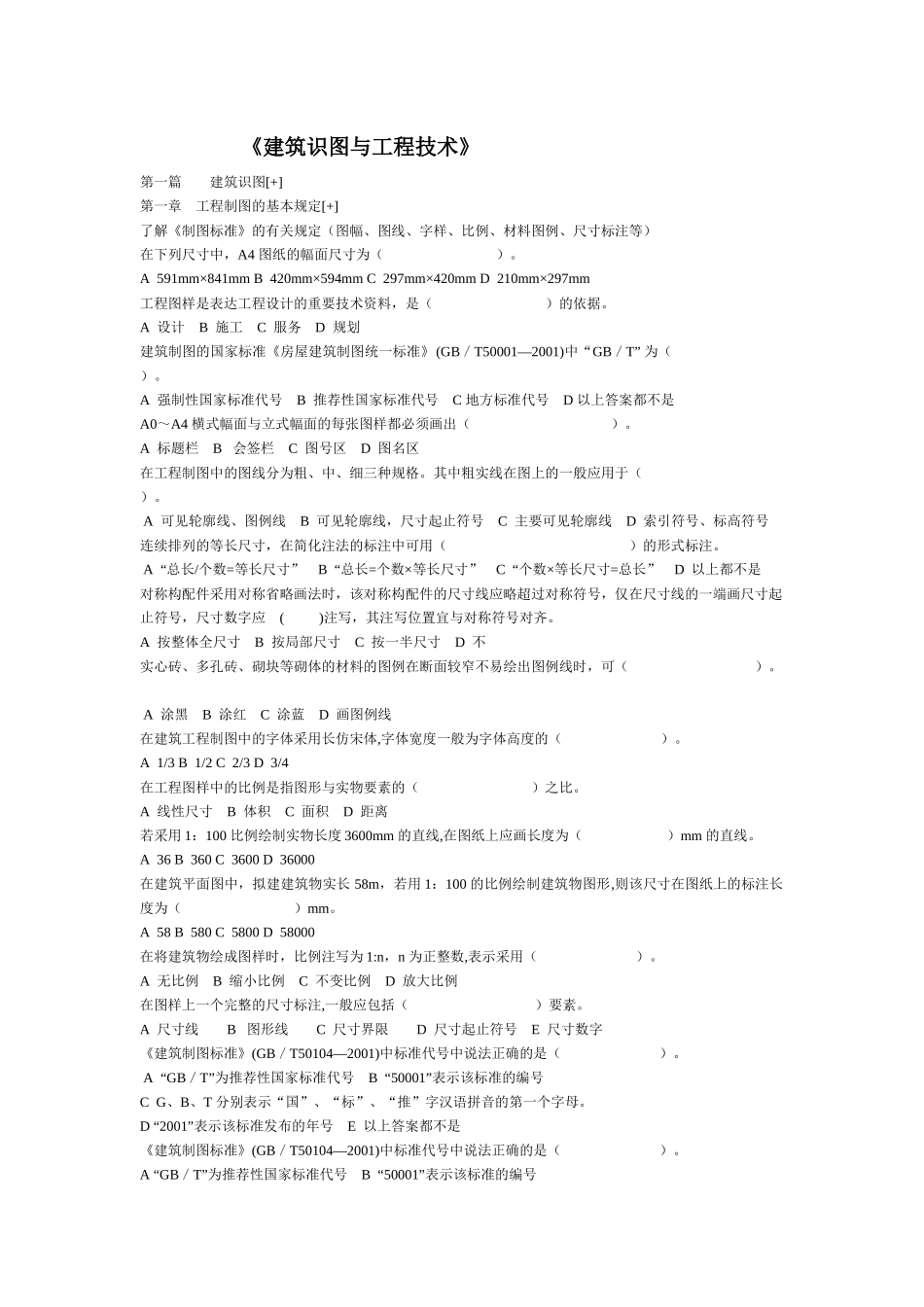

《建筑识图与工程技术》第一篇建筑识图[+]第一章工程制图的基本规定[+]了解《制图标准》的有关规定（图幅、图线、字样、比例、材料图例、尺寸标注等）在下列尺寸中，A4图纸的幅面尺寸为（）。A591mm×841mmB420mm×594mmC297mm×420mmD210mm×297mm工程图样是表达工程设计的重要技术资料，是（）的依据。A设计B施工C服务D规划建筑制图的国家标准《房屋建筑制图统一标准》(GB／T50001—2001)中“GB／T”为（）。A强制性国家标准代号B推荐性国家标准代号C地方标准代号D以上答案都不是A0～A4横式幅面与立式幅面的每张图样都必须画出（）。A标题栏B会签栏C图号区D图名区在工程制图中的图线分为粗、中、细三种规格。其中粗实线在图上的一般应用于（）。A可见轮廓线、图例线B可见轮廓线，尺寸起止符号C主要可见轮廓线D索引符号、标高符号连续排列的等长尺寸，在简化注法的标注中可用（）的形式标注。A“总长/个数=等长尺寸”B“总长=个数×等长尺寸”C“个数×等长尺寸=总长”D以上都不是对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应()注写，其注写位置宜与对称符号对齐。A按整体全尺寸B按局部尺寸C按一半尺寸D不实心砖、多孔砖、砌块等砌体的材料的图例在断面较窄不易绘出图例线时，可（）。A涂黑B涂红C涂蓝D画图例线在建筑工程制图中的字体采用长仿宋体,字体宽度一般为字体高度的（）。A1/3B1/2C2/3D3/4在工程图样中的比例是指图形与实物要素的（）之比。A线性尺寸B体积C面积D距离若采用1：100比例绘制实物长度3600mm的直线,在图纸上应画长度为（）mm的直线。A36B360C3600D36000在建筑平面图中，拟建建筑物实长58m，若用1：100的比例绘制建筑物图形,则该尺寸在图纸上的标注长度为（）mm。A58B580C5800D58000在将建筑物绘成图样时，比例注写为1:n，n为正整数,表示采用（）。A无比例B缩小比例C不变比例D放大比例在图样上一个完整的尺寸标注,一般应包括（）要素。A尺寸线B图形线C尺寸界限D尺寸起止符号E尺寸数字《建筑制图标准》(GB／T50104—2001)中标准代号中说法正确的是（）。A“GB／T”为推荐性国家标准代号B“50001”表示该标准的编号CG、B、T分别表示“国”、“标”、“推”字汉语拼音的第一个字母。D“2001”表示该标准发布的年号E以上答案都不是《建筑制图标准》(GB／T50104—2001)中标准代号中说法正确的是（）。A“GB／T”为推荐性国家标准代号B“50001”表示该标准的编号CG、B、T分别表示“国”、“标”、“推”字汉语拼音的第一个字母。D“2001”表示该标准发布的年号E以上答案都不是在工程图纸的图线中细实线一般应用于()。A较小图形的中心线B尺寸线、尺寸界线、引出线C索引符号、标高符号索引符号、标高符号D可见轮廓线，尺寸起止符号E可见轮廓线、图例线在确定平面图形大小位置的一系列尺寸中，分为（）。A总体尺寸B标志尺寸C构造尺寸D定位尺寸E定形尺寸第二章投影基本知识[+]建立平行投影（正投影和斜投影）的明确概念（了解）在三投影图中的“V面投影”反映了整个物体投影的（）。A长度和宽度B长度和高度C高度和宽度D长度、高度、宽度平行投影法中投射方向垂直于投影面的正投影法，所得的投影为（）。A斜投影法B正投影法C平行投影法D中心投影法空间物体要形成投影必须具备的要素有（）。A投射中心B光线C形体D投影面E投影线下列（）由平行投影法得到的投影。A正投影B中心投影C斜投影D建筑透视图了解正投影的基本特性建筑物的建筑透视图，采用的投影方法属于（）。A正投影法B斜投影法C平行投影法D中心投影法一般位置直线的在各投影面上的投影长度，与直线空间真实长度的关系为（）。A小于B等于C大于D以上都不是了解三面正投影图的形成方法当直线段或平面图形在其平行的投影面上的投影反映实长或实形时，其投影特点是（）。A平行性B唯一性C类似性D实形性在三面投影图中，侧面投影图反映了形体的（）。A长度和宽度B长度和高度C高度和宽度D长度、宽度、高度当一个四边形垂直于投影面时，其投影反映为（）。A一个点B一条直线C二条直线D一个四边形根据体的三面投影总结出的投影规律是（）。A长相等B长对...
