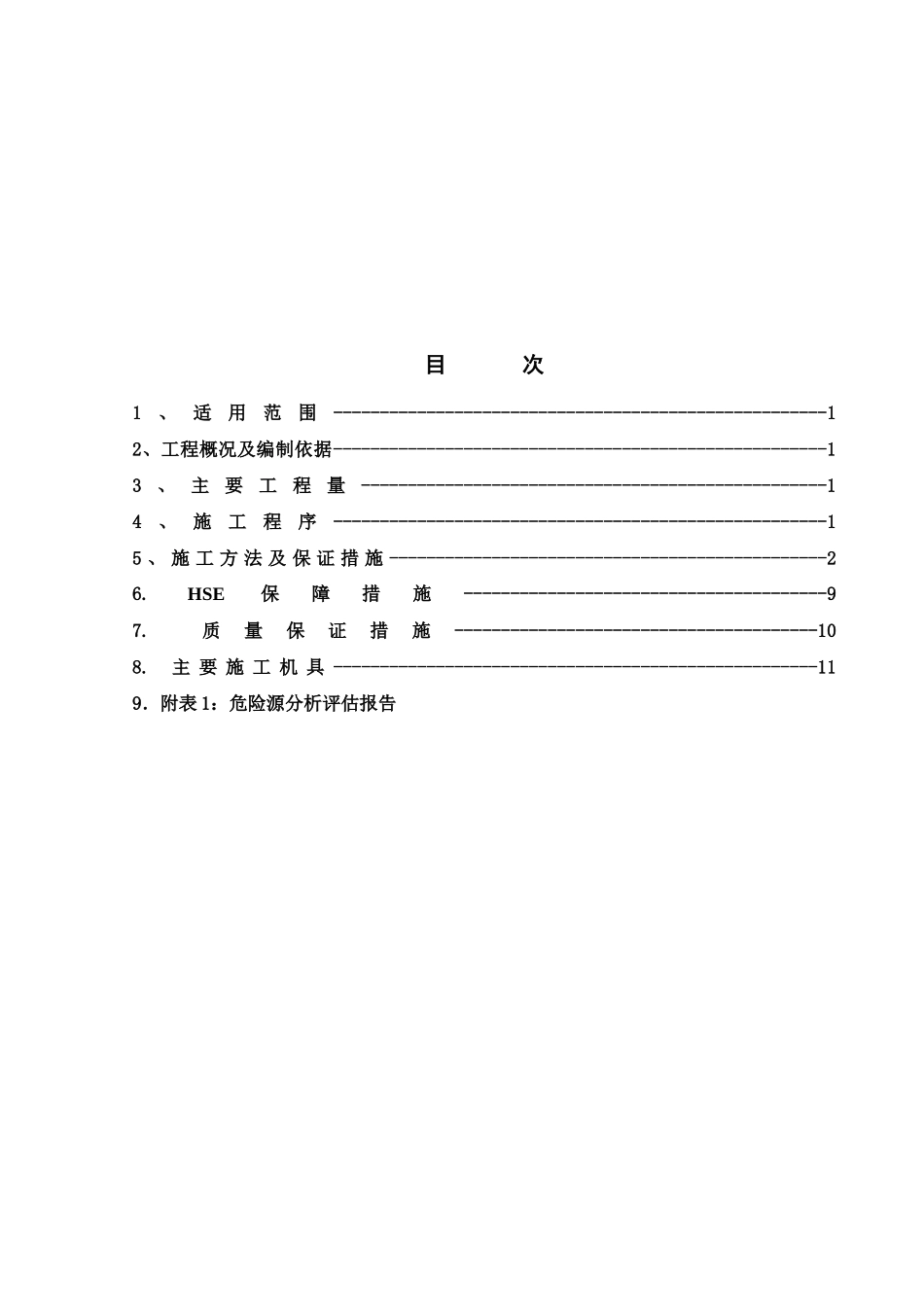

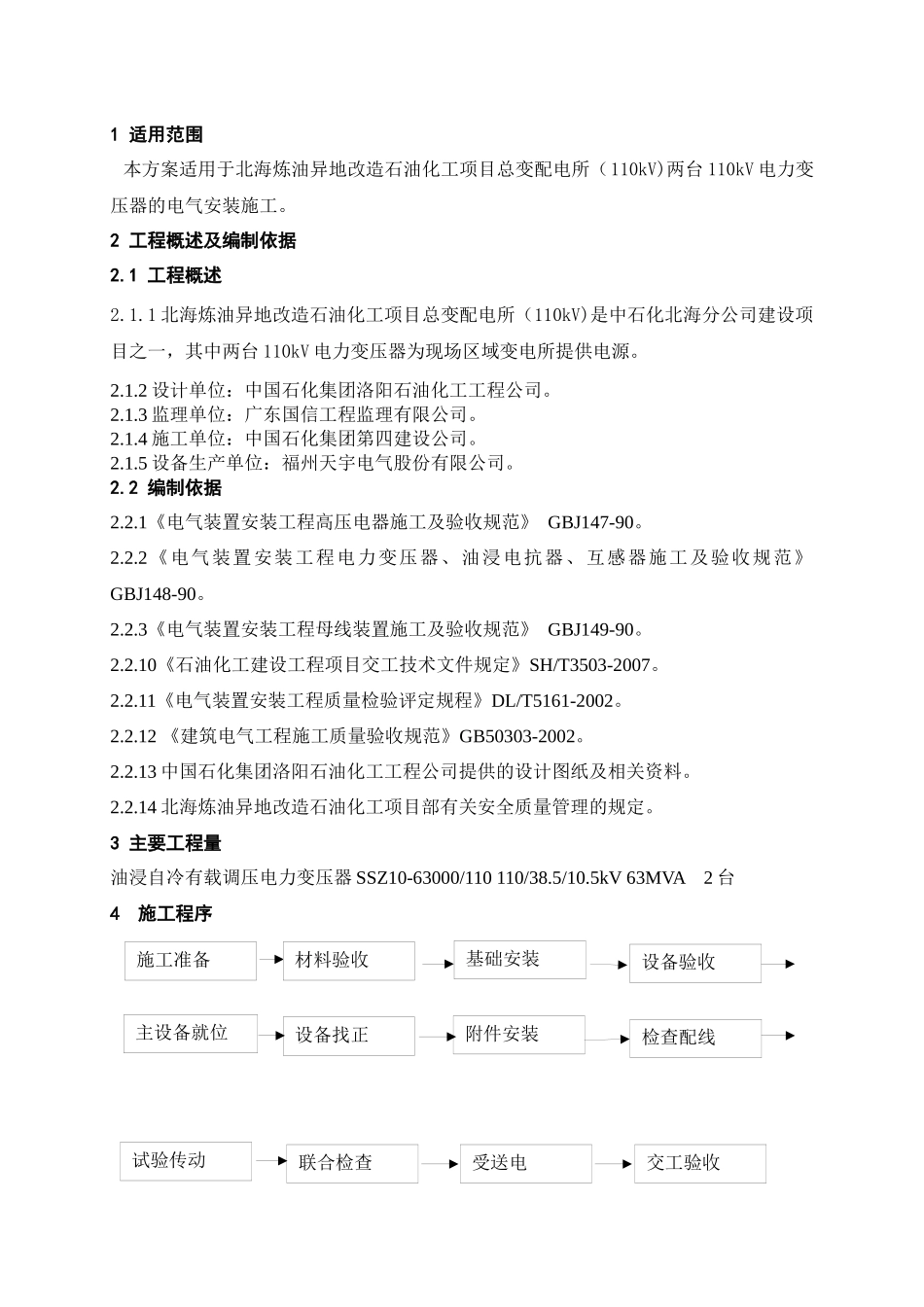

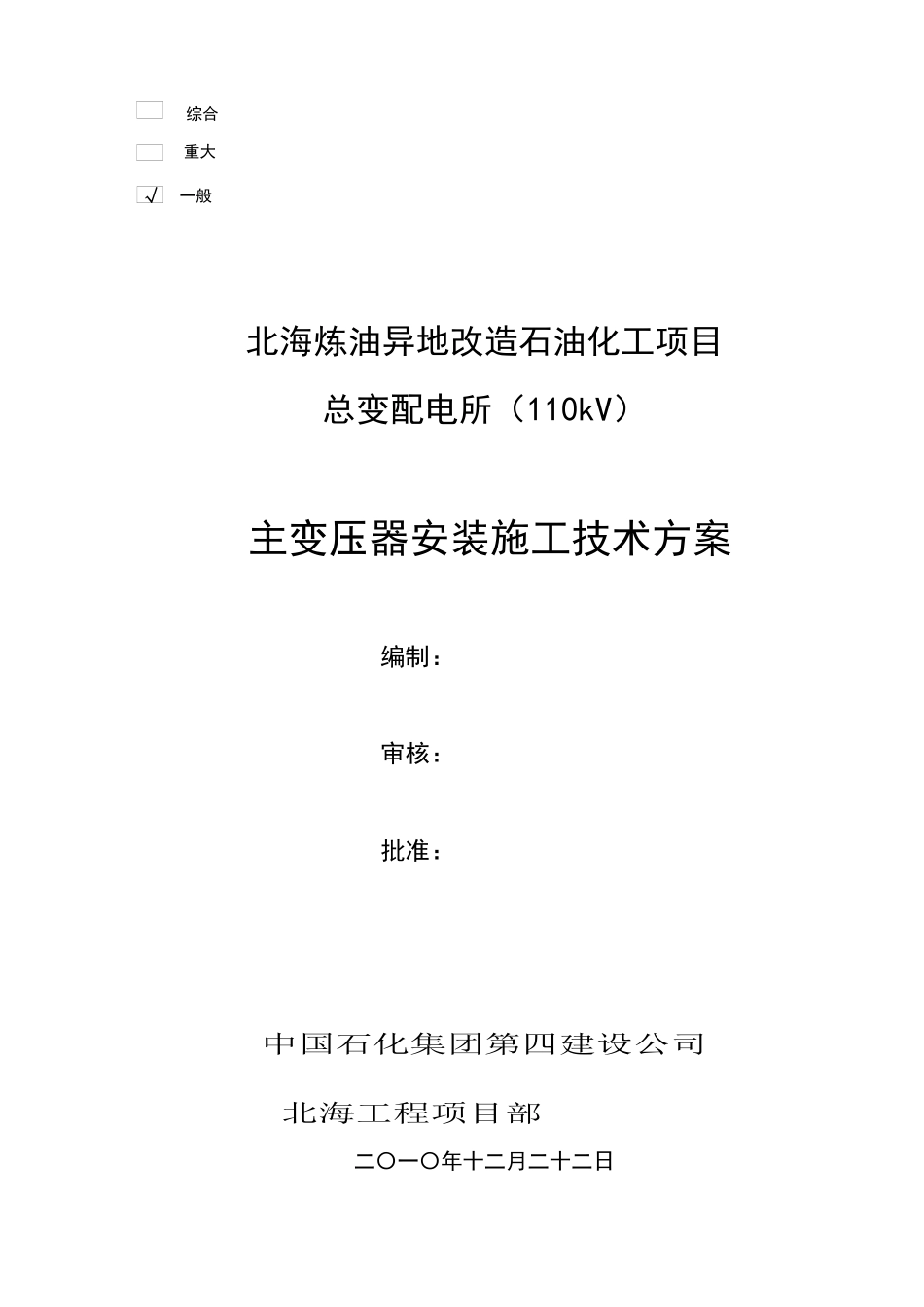

北海炼油异地改造石油化工项目总变配电所（110kV）主变压器安装施工技术方案编制：审核：批准：中国石化集团第四建设公司北海工程项目部二〇一〇年十二月二十二日√综合一般重大目次1、适用范围-----------------------------------------------------12、工程概况及编制依据-----------------------------------------------------13、主要工程量--------------------------------------------------14、施工程序-----------------------------------------------------15、施工方法及保证措施-----------------------------------------------26.HSE保障措施---------------------------------------97.质量保证措施---------------------------------------108.主要施工机具----------------------------------------------------119．附表1：危险源分析评估报告1适用范围本方案适用于北海炼油异地改造石油化工项目总变配电所（110kV)两台110kV电力变压器的电气安装施工。2工程概述及编制依据2.1工程概述2.1.1北海炼油异地改造石油化工项目总变配电所（110kV)是中石化北海分公司建设项目之一，其中两台110kV电力变压器为现场区域变电所提供电源。2.1.2设计单位：中国石化集团洛阳石油化工工程公司。2.1.3监理单位：广东国信工程监理有限公司。2.1.4施工单位：中国石化集团第四建设公司。2.1.5设备生产单位：福州天宇电气股份有限公司。2.2编制依据2.2.1《电气装置安装工程高压电器施工及验收规范》GBJ147-90。2.2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。2.2.3《电气装置安装工程母线装置施工及验收规范》GBJ149-90。2.2.10《石油化工建设工程项目交工技术文件规定》SH/T3503-2007。2.2.11《电气装置安装工程质量检验评定规程》DL/T5161-2002。2.2.12《建筑电气工程施工质量验收规范》GB50303-2002。2.2.13中国石化集团洛阳石油化工工程公司提供的设计图纸及相关资料。2.2.14北海炼油异地改造石油化工项目部有关安全质量管理的规定。3主要工程量油浸自冷有载调压电力变压器SSZ10-63000/110110/38.5/10.5kV63MVA2台4施工程序施工准备材料验收基础安装设备验收主设备就位附件安装检查配线设备找正试验传动联合检查受送电交工验收5施工方法及保证措施5.1施工准备：5.1.1与起重专业一起确认吊车及设备进出厂的路线是否通畅，有妨碍的围墙管线、绿化带等提前清除，车辆经过的电缆沟加盖道路板进行防护。不具备吊车吊装条件的，需搭设专用支架进行吊装。5.1.2在每一处工作区域周围增加隔离防护（警戒绳或脚手架护栏），并经甲方、安全部门确认，施工人员施工过程中严禁未经允许跨隔离工作。5.1.3确定好每一处工作的人员5.1.4准备好安装需要的工具设备。5.1.5土建基础完工经检验合格后，方可进行变压器主体就位。5.1.6清理变压器安装时所用的场地，平整地面将其压实。5.1.7准备好施工用的电源。5.1.8工程开工前，组织相关人员，合理分工，并通知厂家来人指导安装。5.2到货验收：5.2.1与制造厂家、甲方共同验收。5.2.2检查变压器主体及附件在运输车上有无移位，碰撞现象，并作好记录。5.2.3带油运输的变压器检查有无渗漏及油面高度下降，并作记录。5.2.4检查附件包装有无破损、丢失现象，若有问题，须作好记录。5.2.5按装箱清单，查对箱内零件，部件是否与清单相符。5.2.6查对出厂文件及技术资料，合格证书是否齐全。5.2.7检查冲撞仪，并做好记录。5.2.8设备外观检查：5.2.8．1检查油箱密封是否良好，对于充气的气体压力应保持正压。5.2.8.2检查箱底运输挡板的焊缝有无崩裂，箱体在运输就位时有无变形。5.2.8．3检查安装附件有无变形损坏。5.2.8．4检查套管的瓷裙是否完好无损，有无渗漏现象。5.2.8．5检查气体继电器、压力释放阀、测温装置、风扇电机是否破损。5.3变压器吊运：5.3.1吊车选择：根据厂家提供的资料，变压器总重71.5吨、油重18吨、附件重17.5吨、器身35吨、宽5.3米、长7.2米；单件最重53吨，和现场的情况分析，选用200T吊车。5.3.2吊车在1A变压器基础西侧（在事故储油池位置）支腿，对于1A和1B的变压器都在可吊装范围，。5.3.3吊车...
