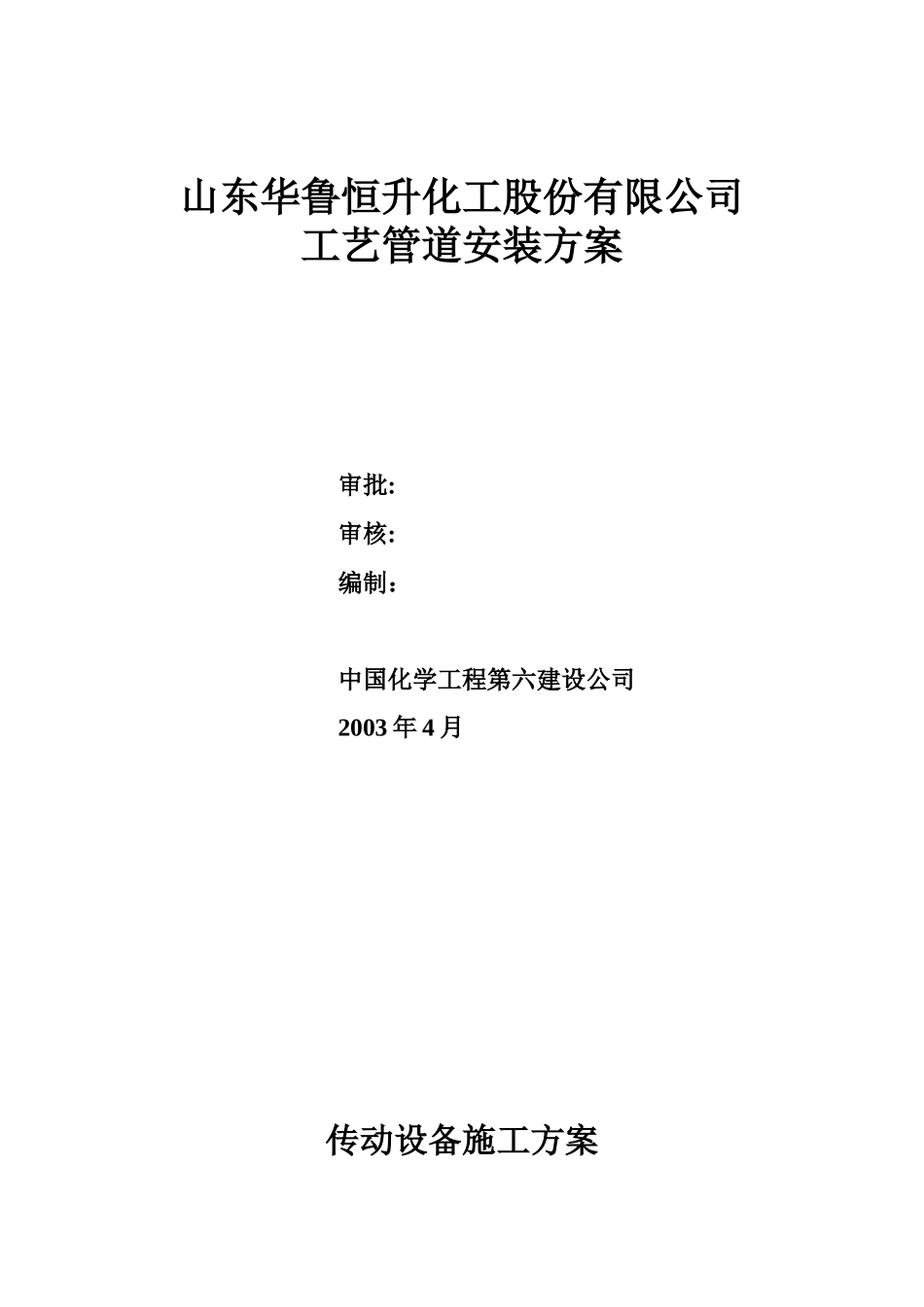

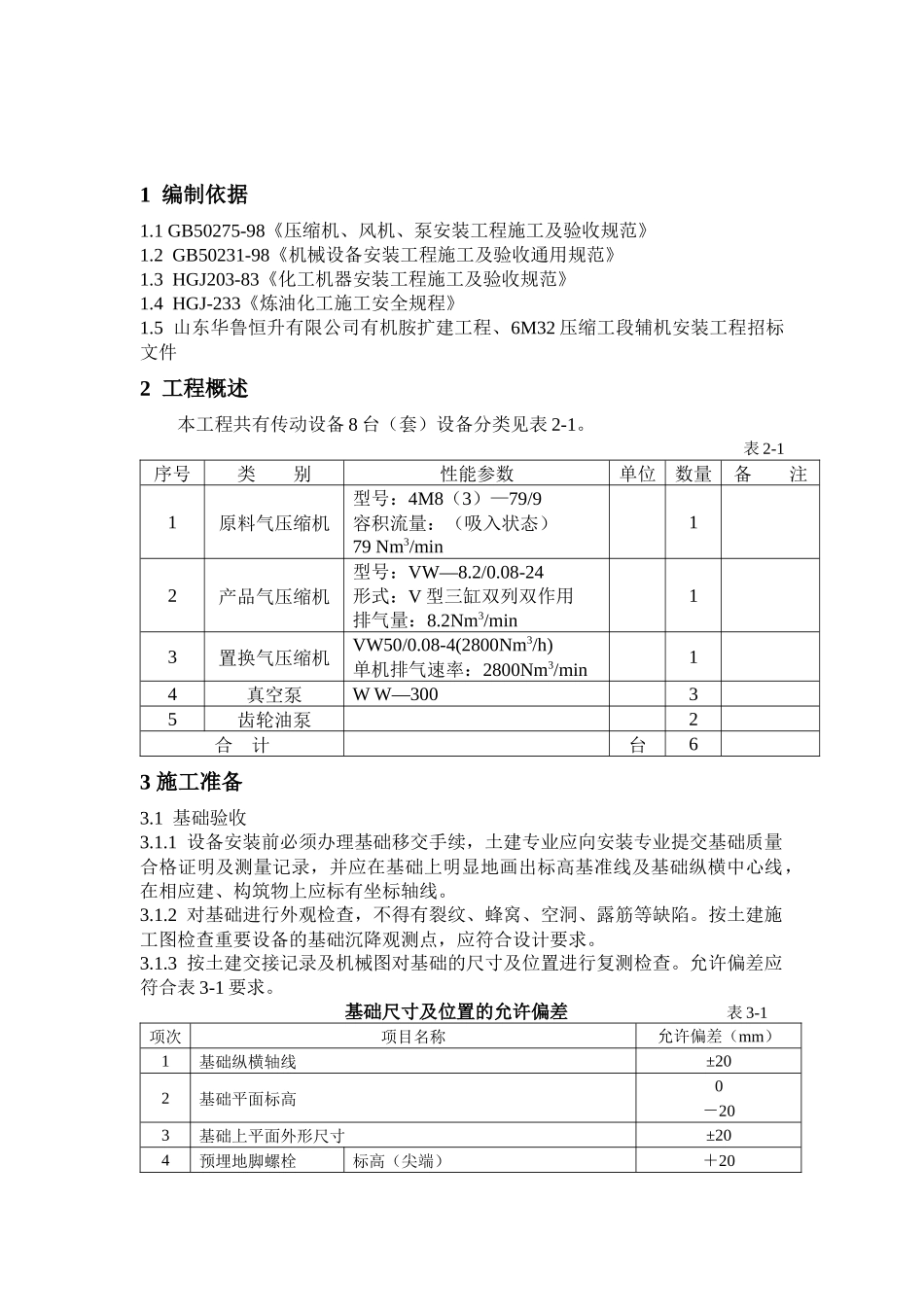

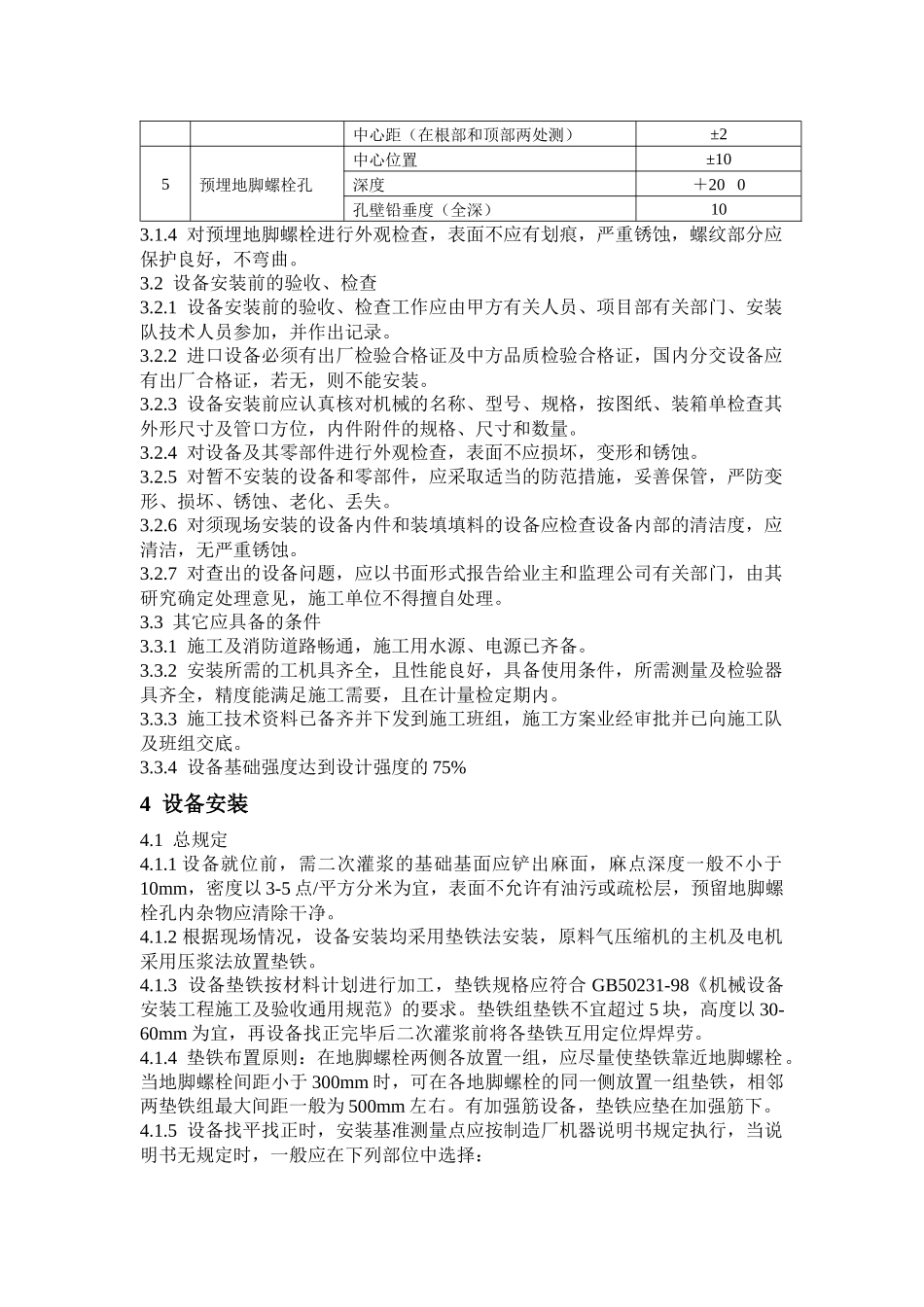

山东华鲁恒升化工股份有限公司工艺管道安装方案审批:审核:编制：中国化学工程第六建设公司2003年4月传动设备施工方案1编制依据1.1GB50275-98《压缩机、风机、泵安装工程施工及验收规范》1.2GB50231-98《机械设备安装工程施工及验收通用规范》1.3HGJ203-83《化工机器安装工程施工及验收规范》1.4HGJ-233《炼油化工施工安全规程》1.5山东华鲁恒升有限公司有机胺扩建工程、6M32压缩工段辅机安装工程招标文件2工程概述本工程共有传动设备8台（套）设备分类见表2-1。表2-1序号类别性能参数单位数量备注1原料气压缩机型号：4M8（3）—79/9容积流量：（吸入状态）79Nm3/min12产品气压缩机型号：VW—8.2/0.08-24形式：V型三缸双列双作用排气量：8.2Nm3/min13置换气压缩机VW50/0.08-4(2800Nm3/h)单机排气速率：2800Nm3/min14真空泵WW—30035齿轮油泵2合计台63施工准备3.1基础验收3.1.1设备安装前必须办理基础移交手续，土建专业应向安装专业提交基础质量合格证明及测量记录，并应在基础上明显地画出标高基准线及基础纵横中心线，在相应建、构筑物上应标有坐标轴线。3.1.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。按土建施工图检查重要设备的基础沉降观测点，应符合设计要求。3.1.3按土建交接记录及机械图对基础的尺寸及位置进行复测检查。允许偏差应符合表3-1要求。基础尺寸及位置的允许偏差表3-1项次项目名称允许偏差（mm）1基础纵横轴线±202基础平面标高0－203基础上平面外形尺寸±204预埋地脚螺栓标高（尖端）＋20中心距（在根部和顶部两处测）±25预埋地脚螺栓孔中心位置±10深度＋200孔壁铅垂度（全深）103.1.4对预埋地脚螺栓进行外观检查，表面不应有划痕，严重锈蚀，螺纹部分应保护良好，不弯曲。3.2设备安装前的验收、检查3.2.1设备安装前的验收、检查工作应由甲方有关人员、项目部有关部门、安装队技术人员参加，并作出记录。3.2.2进口设备必须有出厂检验合格证及中方品质检验合格证，国内分交设备应有出厂合格证，若无，则不能安装。3.2.3设备安装前应认真核对机械的名称、型号、规格，按图纸、装箱单检查其外形尺寸及管口方位，内件附件的规格、尺寸和数量。3.2.4对设备及其零部件进行外观检查，表面不应损坏，变形和锈蚀。3.2.5对暂不安装的设备和零部件，应采取适当的防范措施，妥善保管，严防变形、损坏、锈蚀、老化、丢失。3.2.6对须现场安装的设备内件和装填填料的设备应检查设备内部的清洁度，应清洁，无严重锈蚀。3.2.7对查出的设备问题，应以书面形式报告给业主和监理公司有关部门，由其研究确定处理意见，施工单位不得擅自处理。3.3其它应具备的条件3.3.1施工及消防道路畅通，施工用水源、电源已齐备。3.3.2安装所需的工机具齐全，且性能良好，具备使用条件，所需测量及检验器具齐全，精度能满足施工需要，且在计量检定期内。3.3.3施工技术资料已备齐并下发到施工班组，施工方案业经审批并已向施工队及班组交底。3.3.4设备基础强度达到设计强度的75%4设备安装4.1总规定4.1.1设备就位前，需二次灌浆的基础基面应铲出麻面，麻点深度一般不小于10mm，密度以3-5点/平方分米为宜，表面不允许有油污或疏松层，预留地脚螺栓孔内杂物应清除干净。4.1.2根据现场情况，设备安装均采用垫铁法安装，原料气压缩机的主机及电机采用压浆法放置垫铁。4.1.3设备垫铁按材料计划进行加工，垫铁规格应符合GB50231-98《机械设备安装工程施工及验收通用规范》的要求。垫铁组垫铁不宜超过5块，高度以30-60mm为宜，再设备找正完毕后二次灌浆前将各垫铁互用定位焊焊劳。4.1.4垫铁布置原则：在地脚螺栓两侧各放置一组，应尽量使垫铁靠近地脚螺栓。当地脚螺栓间距小于300mm时，可在各地脚螺栓的同一侧放置一组垫铁，相邻两垫铁组最大间距一般为500mm左右。有加强筋设备，垫铁应垫在加强筋下。4.1.5设备找平找正时，安装基准测量点应按制造厂机器说明书规定执行，当说明书无规定时，一般应在下列部位中选择：（1）机体的机加工平面；（2）支撑滑动部件的导向面；（3）转动部件内轴颈或外露轴的表面；（4）联轴器的端面及外圆周面；（5）机器上加工精度较高的表面。4.1.6地脚螺栓的...
