净化装置塔类设备吊装方案VIP免费

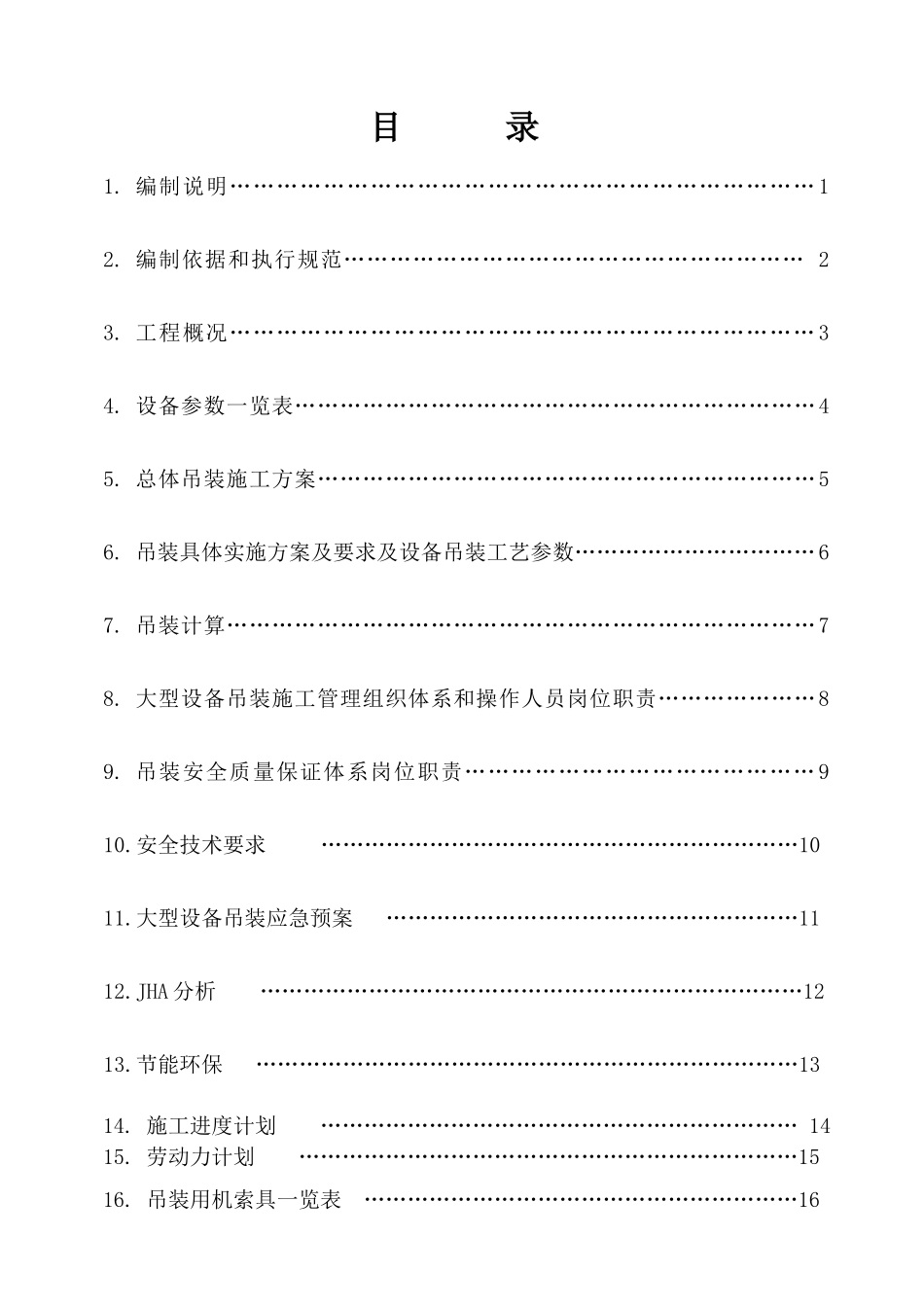

目录1.编制说明…………………………………………………………………12.编制依据和执行规范……………………………………………………23.工程概况…………………………………………………………………34.设备参数一览表……………………………………………………………45.总体吊装施工方案…………………………………………………………56.吊装具体实施方案及要求及设备吊装工艺参数……………………………67.吊装计算……………………………………………………………………78.大型设备吊装施工管理组织体系和操作人员岗位职责…………………89.吊装安全质量保证体系岗位职责………………………………………910.安全技术要求…………………………………………………………1011.大型设备吊装应急预案…………………………………………………1112.JHA分析…………………………………………………………………1213.节能环保…………………………………………………………………1314.施工进度计划…………………………………………………………1415.劳动力计划……………………………………………………………1516.吊装用机索具一览表……………………………………………………1617.附录………………………………………………………………………1718.吊车性能表………………………………………………………………181、编制说明1.1、本方案涉及的设备参数依据中煤图克化肥项目净化装置中100吨以上大型设备相关资料。1.2、本方案绘制的吊装平面布置图参照中煤图克化肥项目净化装置平面图进行布置。1.3、方案中对设备参数的要求以及吊车的额定负荷作以下约定：方案中所列的所有吊车的额定负荷均包括吊车吊钩重量G1、吊车跑绳G2以及吊装设备用的绳索重量G3，所以允许吊装设备的重量应该为吊车的额定负荷减去G1、G2、G3三者后剩下的部分。1.4、本方案是根据现有的设备吊装参数编制的，如果届时设备的吊装参数、现场情况等有所变化，必须对本方案进行核实或进行必要的更改，并以书面的形式重新报审、报批，方可进行吊装作业。1.5、本方案中所使用的机索具均由正规厂家制造，并有合格证，在实施过程中必须按规定的安全载荷使用。1.6、本方案按Ⅲ类方案进行编制，应按Ⅲ类方案进行技术管理。2、编制依据和执行规范2.1、《石油化工工程起重施工规范》SH/T3536-20112.2、中煤图克化肥项目净化装置相关资料文件2.3、中国石化集团宁波工程有限公司吊装机索具装备条件及人员技术状况2.4、有关吊车的性能资料2.5、《石油化工起重施工规范》SH/T3536-20022.6、《大型设备吊装施工工艺》SH/T3515-20032.7、《起重吊运指挥信号》GB5082-852.8、《石油化工施工安全技术规程》SH3503-19992.9、《钢制压力容器》GB150-19982.10、SH3505《石油化工施工安全技术规程》2.11、JGJ46《施工现场临时用电安全技术规程》3、工程概况中国中煤能源集团有限公司鄂尔多斯图克工业项目区投资建设年产200万吨合成氨350万吨尿素项目(中煤集团鄂尔多斯图克化肥项目)该项目计划投资约为200亿元。项目分二期实施，一期工程建设规模为年产100万吨合成氨175万吨尿素，日产1660吨合成氨2680吨尿素。主要生产装置有：空分、气化、低温甲醇洗、液氮洗、氨合成、尿素合成及造粒、硫回收、煤气水分离、耐硫变换等。4．设备参数一览表序号设备位号设备名称立式/卧式主体尺寸（内径×长度）重量（KG)主吊车溜尾吊车备注1C101硫化氢吸收塔立式Φ3400×50050282750t400t共二台2C102下节二氧化碳吸收塔立式Φ4320×44000315750t400t共二台3C102上节二氧化碳吸收塔立式Φ3000×3400080750t400t共二台3C103二氧化碳闪蒸塔立式Φ3200×48360147750t400t共二台4C104硫化氢浓缩塔立式Φ3600×58150277750t400t共二台5C105热再生塔立式Φ3800×43960203750t400t共二台5、总体吊装施工方案5.1、编制设备吊装方案的基本原则或思路：安全可靠、稳妥可行、技术先进、经济合理、尽量加大在地面上的预制深度，以减少高空作业。5.2、设备吊装的基本方法以及设备运输至现场的基本要求：立式设备吊装时需用两台吊车，一台吊车（即主吊车）抬头部，一台吊车...
