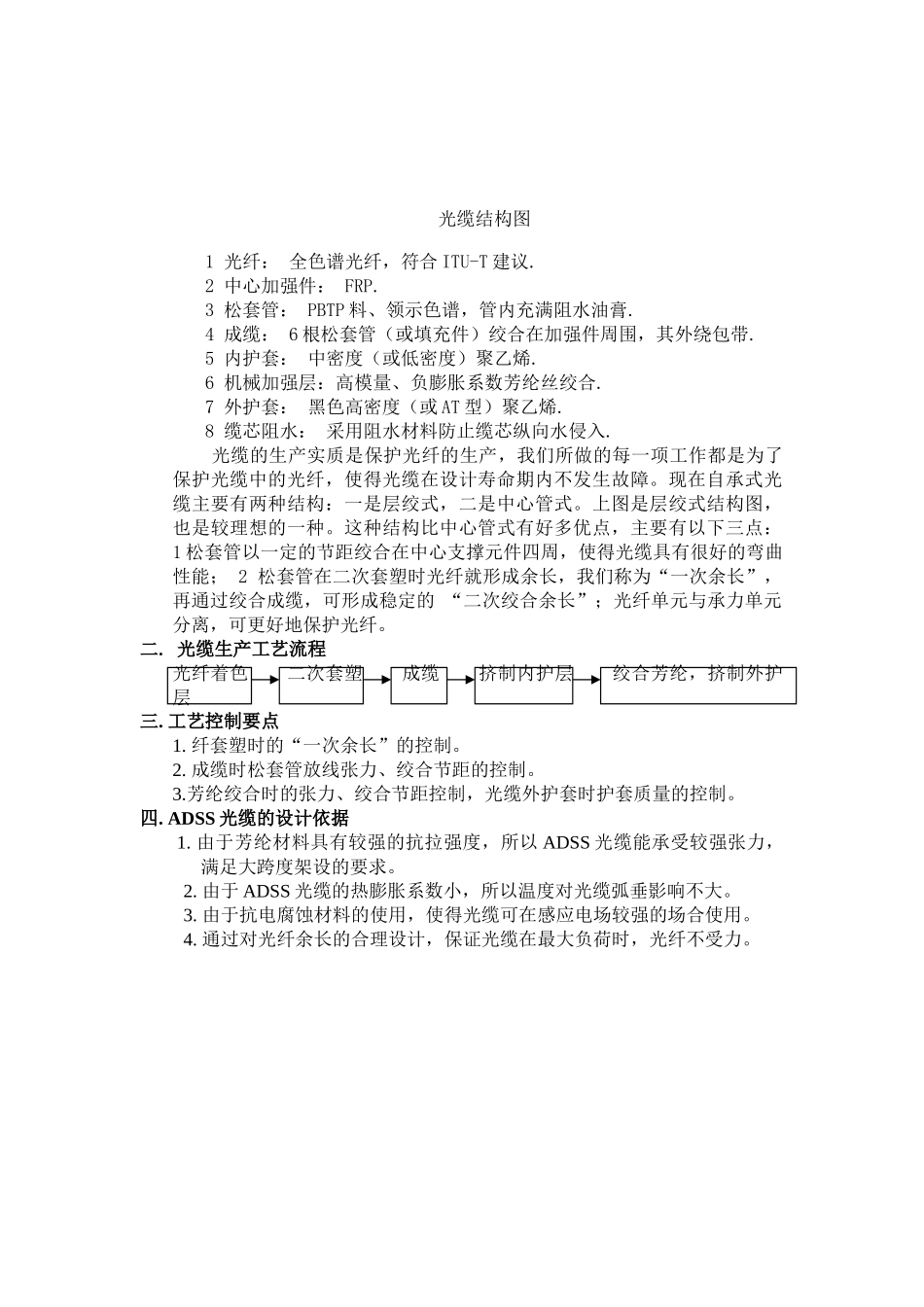

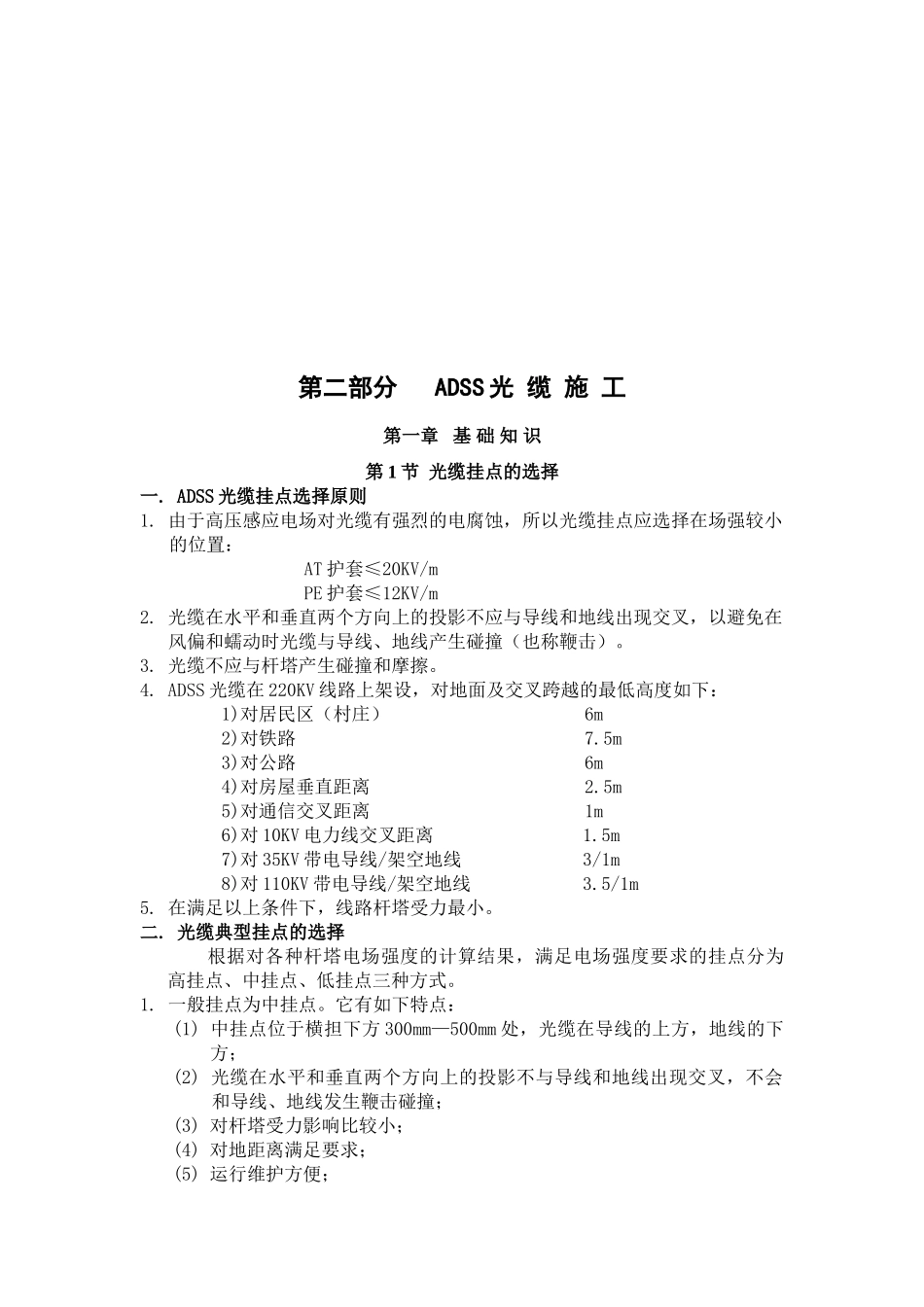

第一部分光缆基础知识光缆不仅仅是邮电部门简单的电话业务需要，在铁路、广电、高速公路、电力、互联网等部门也正得到广泛的应用。光缆的分类型式很多，根据使用方式分为直埋、架空、管道、水下等；根据光缆的结构分为层绞式、中心管式；根据电力部门的具体特点，专门设计了一种特殊光缆—全介质自承式光缆（ADSS），它利用现有的电力线路杆塔资源，架设ADSS光缆，减少投资，缩短施工周期。这种结构的光缆在电力部门特别是沿海经济发达的地区使用较多。一.光缆结构光缆结构图1光纤：全色谱光纤，符合ITU-T建议.2中心加强件：FRP.3松套管：PBTP料、领示色谱，管内充满阻水油膏.4成缆：6根松套管（或填充件）绞合在加强件周围，其外绕包带.5内护套：中密度（或低密度）聚乙烯.6机械加强层：高模量、负膨胀系数芳纶丝绞合.7外护套：黑色高密度（或AT型）聚乙烯.8缆芯阻水：采用阻水材料防止缆芯纵向水侵入.光缆的生产实质是保护光纤的生产，我们所做的每一项工作都是为了保护光缆中的光纤，使得光缆在设计寿命期内不发生故障。现在自承式光缆主要有两种结构：一是层绞式，二是中心管式。上图是层绞式结构图，也是较理想的一种。这种结构比中心管式有好多优点，主要有以下三点：1松套管以一定的节距绞合在中心支撑元件四周，使得光缆具有很好的弯曲性能；2松套管在二次套塑时光纤就形成余长，我们称为“一次余长”，再通过绞合成缆，可形成稳定的“二次绞合余长”；光纤单元与承力单元分离，可更好地保护光纤。二.光缆生产工艺流程光纤着色二次套塑成缆挤制内护层绞合芳纶，挤制外护层三.工艺控制要点1.纤套塑时的“一次余长”的控制。2.成缆时松套管放线张力、绞合节距的控制。3.芳纶绞合时的张力、绞合节距控制，光缆外护套时护套质量的控制。四.ADSS光缆的设计依据1.由于芳纶材料具有较强的抗拉强度，所以ADSS光缆能承受较强张力，满足大跨度架设的要求。2.由于ADSS光缆的热膨胀系数小，所以温度对光缆弧垂影响不大。3.由于抗电腐蚀材料的使用，使得光缆可在感应电场较强的场合使用。4.通过对光纤余长的合理设计，保证光缆在最大负荷时，光纤不受力。第二部分ADSS光缆施工第一章基础知识第1节光缆挂点的选择一.ADSS光缆挂点选择原则1.由于高压感应电场对光缆有强烈的电腐蚀，所以光缆挂点应选择在场强较小的位置：AT护套≤20KV/mPE护套≤12KV/m2.光缆在水平和垂直两个方向上的投影不应与导线和地线出现交叉，以避免在风偏和蠕动时光缆与导线、地线产生碰撞（也称鞭击）。3.光缆不应与杆塔产生碰撞和摩擦。4.ADSS光缆在220KV线路上架设，对地面及交叉跨越的最低高度如下：1)对居民区（村庄）6m2)对铁路7.5m3)对公路6m4)对房屋垂直距离2.5m5)对通信交叉距离1m6)对10KV电力线交叉距离1.5m7)对35KV带电导线/架空地线3/1m8)对110KV带电导线/架空地线3.5/1m5.在满足以上条件下，线路杆塔受力最小。二.光缆典型挂点的选择根据对各种杆塔电场强度的计算结果，满足电场强度要求的挂点分为高挂点、中挂点、低挂点三种方式。1.一般挂点为中挂点。它有如下特点：(1)中挂点位于横担下方300mm—500mm处，光缆在导线的上方，地线的下方；(2)光缆在水平和垂直两个方向上的投影不与导线和地线出现交叉，不会和导线、地线发生鞭击碰撞；(3)对杆塔受力影响比较小；(4)对地距离满足要求；(5)运行维护方便；(6)光缆架线施工有一定难度。2.根据具体情况，因地制宜，也可选用高挂点和低挂点。他们分别有如下特点：高挂点：(1)高挂点位于横担上方塔头地线羊角处，光缆在导线上方，不会和导线相碰，距地面障碍物最远；(2)光缆距地线较近，由于两者弛度不同可能形成水平方向投影交叉，刮风时因风偏方向不同可能与地线发生鞭击；(3)另外由于挂点较高，使杆塔受力较大；(4)施工难度大，运行管理不方便。目前不采用此挂点方案。低挂点：(1)低挂点在导线下方，不停电施工最方便，对杆塔的影响也最小；(2)运行维护方便；(3)对地安全距离在很多地方都存在问题，尤其与其他线路交叉时；受此限制，光缆不能挂得太低，挂点提高就距导线较近，两者因弛度不同形成水平方向投影交叉而容易发生鞭击；危及光缆和电力线路的安...
