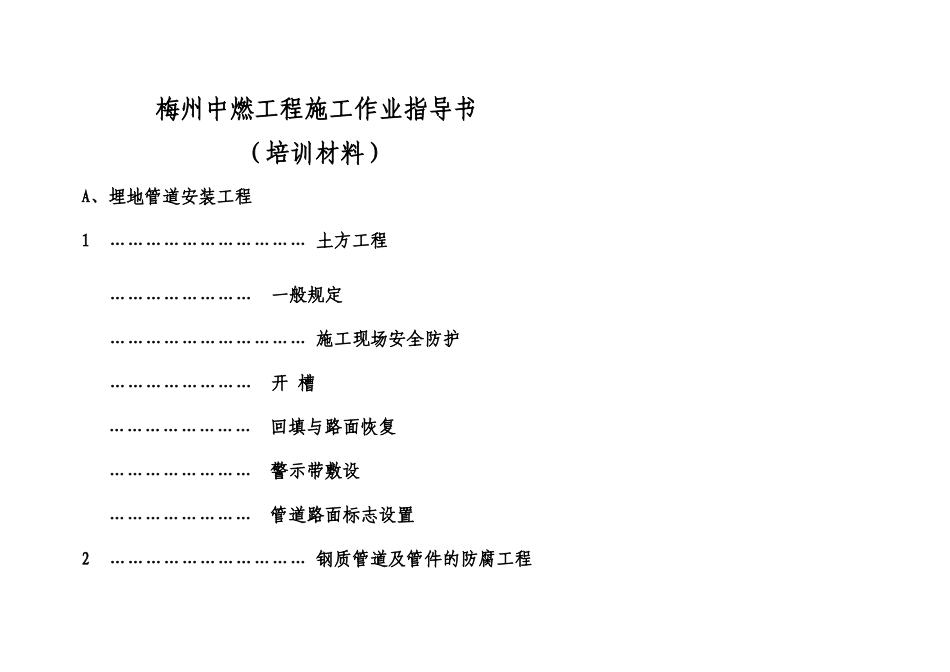

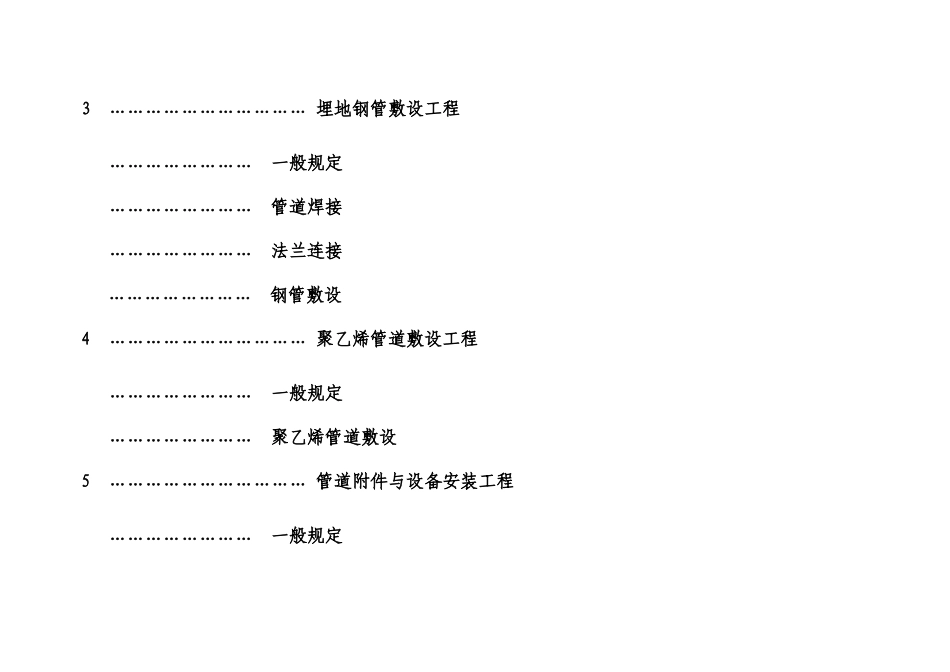

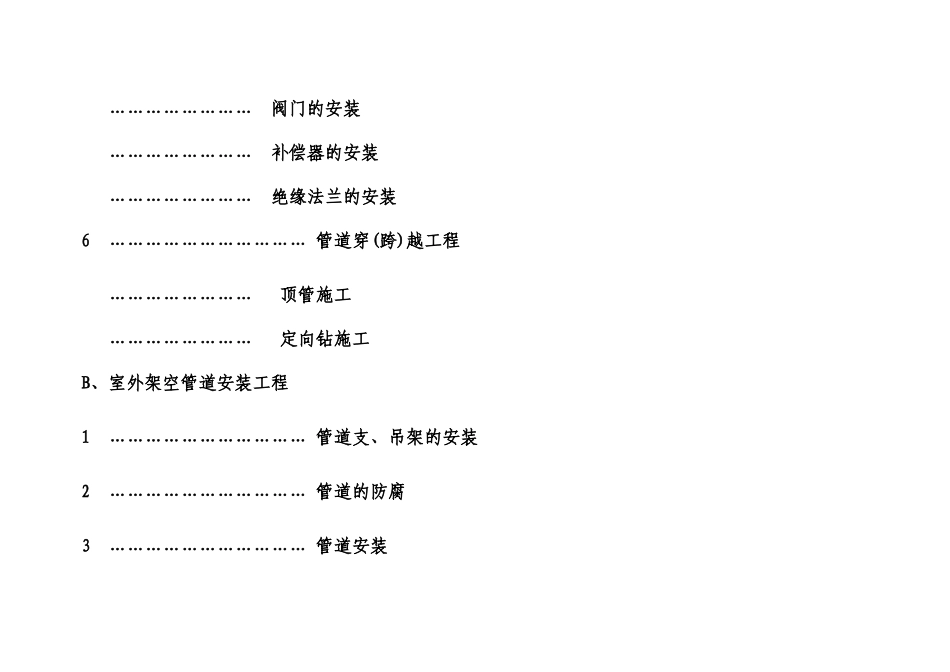

梅州中燃工程施工作业指导书（培训材料）A、埋地管道安装工程1……………………………土方工程……………………一般规定……………………………施工现场安全防护……………………开槽……………………回填与路面恢复……………………警示带敷设……………………管道路面标志设置2……………………………钢质管道及管件的防腐工程3……………………………埋地钢管敷设工程……………………一般规定……………………管道焊接……………………法兰连接……………………钢管敷设4……………………………聚乙烯管道敷设工程……………………一般规定……………………聚乙烯管道敷设5……………………………管道附件与设备安装工程……………………一般规定……………………阀门的安装……………………补偿器的安装……………………绝缘法兰的安装6……………………………管道穿(跨)越工程……………………顶管施工……………………定向钻施工B、室外架空管道安装工程1……………………………管道支、吊架的安装2……………………………管道的防腐3……………………………管道安装C、LNG气化站、加气站工程1……………………………一般规定2……………………………调压站3……………………………LNG气化站、加气站D、试验与验收1……………………………一般规定2……………………………安全间距3……………………………管道吹扫4……………………………强度试验5……………………………严密性试验6……………………………工程竣工验收工程施工作业指导书A、埋地管道安装工程1、土方工程1．1一般规定（要点掌握）1．1．1土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。临时水准点、管道轴线控制桩、高程桩，应经过复核后方可使用。1．1．2施工单位应会同建设单位、监理单位等，核对管道路由、相关地下管道以及构筑物的资料，必要时局部开挖核实。1．1．3施工前，建设单位应对施工区域内已有地上、地下障碍物，与有关单位协商处理完毕。1．1．4在施工中，燃气管道穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的同意。1．1．5在地下水位较高的地区或雨期施工时，应采取降低水位或排水措施，及时清除沟内积水。1．2施工现场安全防护（重点掌握）1．2．1在沿车行道、人行道施工时，应在管沟沿线设置安全护栏，并应设置明显警示灯、警示牌标志。在施工路段沿线，应设置夜间警示灯。1．2．2在繁华路段和城市主要道路施工时，宜采用封闭式施工方式。1．2．3在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，要求施工单位设有专职负责安全的人员。1．3开槽1．3．1混凝土路面和沥青路面的开挖应使用切割机切割。（重点）1．3．2管道沟槽应按设计规定的平面位置和标高开挖。当采用人工开挖且无地下水时，槽底预留值宜为0．05～0．10m；当采用机械开挖或有地下水时，槽底预留值不应小于0．15m；管道安装前应人工清理平整沟槽底部至设计标高，不能有尖硬碴、石、垃圾等杂物。（重点）1．3．3管沟沟底宽度和工作坑尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：（要点掌握）1单管沟底组装按表1．3．3确定。表1．3．3沟底宽度尺寸管道公称直径(mm)50～80100～200250～350400～450500～600700～800900～10001100～12001300～1400管道公称直径50～80100～200250～350400～450500～600700～800900～10001100～12001300～1400(mm)沟底宽度(m)0．60．70．81．01．31．61．82．02．22单管沟边组装和双管同沟敷设可按下式计算：a=D1+D2+s+c(1．3．3)式中a——沟槽底宽度(m)；D1——第一条管道外径(m)；D2——第二条管道外径(m)；s——两管道之间的设计净距(m)；c——工作宽度，在沟底组装：c=0．6(m)；在沟边组装：c=0．3(m)。1．3．4梯形槽(如图2．3．4)上口宽度可按下式计算：图1．3．4梯形槽横断面b=a+2nh(2．3．4)式中b——沟槽上口宽度(m)；a——沟槽底宽度(m)；n——沟槽边坡率(边坡的水平投影与垂直投影的比值)；h——沟槽深度(m)。1．3．5在无地下水的天然湿度土壤中开挖沟槽时，如沟槽深度不超过表1．3．5的规定，沟壁可不设...
