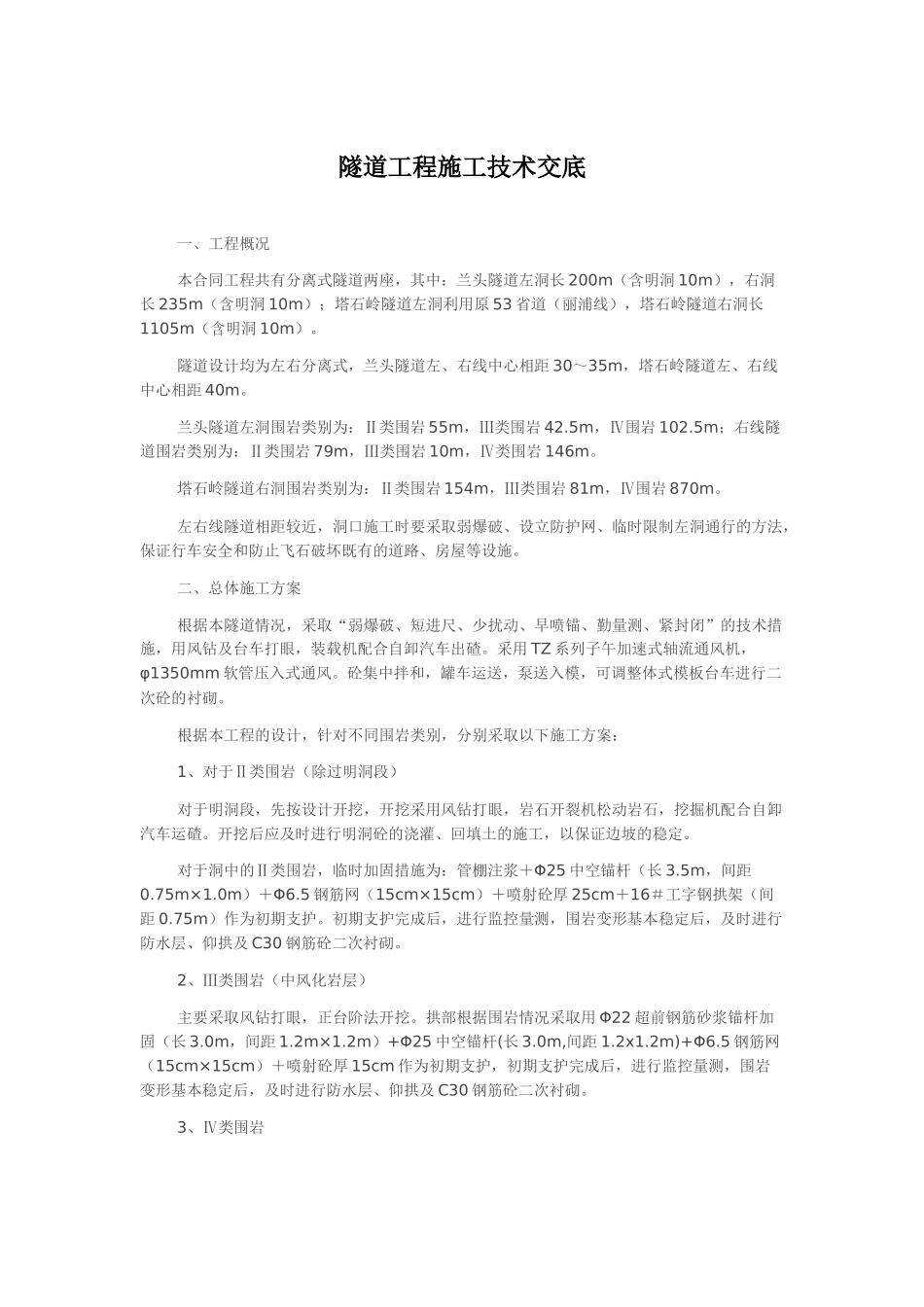

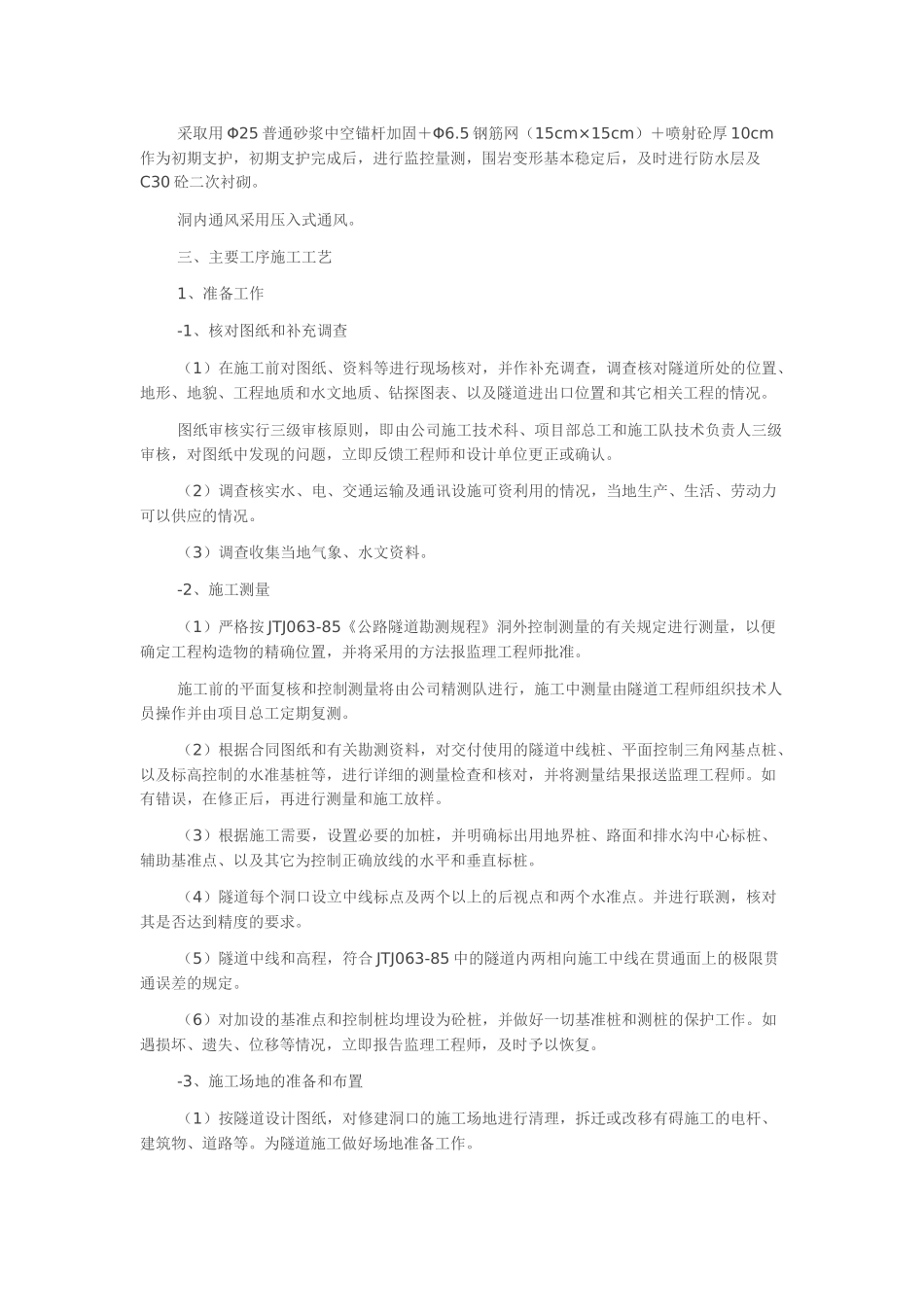

隧道工程施工技术交底一、工程概况本合同工程共有分离式隧道两座，其中：兰头隧道左洞长200m（含明洞10m），右洞长235m（含明洞10m）；塔石岭隧道左洞利用原53省道（丽浦线），塔石岭隧道右洞长1105m（含明洞10m）。隧道设计均为左右分离式，兰头隧道左、右线中心相距30～35m，塔石岭隧道左、右线中心相距40m。兰头隧道左洞围岩类别为：Ⅱ类围岩55m，Ⅲ类围岩42.5m，Ⅳ围岩102.5m；右线隧道围岩类别为：Ⅱ类围岩79m，Ⅲ类围岩10m，Ⅳ类围岩146m。塔石岭隧道右洞围岩类别为：Ⅱ类围岩154m，Ⅲ类围岩81m，Ⅳ围岩870m。左右线隧道相距较近，洞口施工时要采取弱爆破、设立防护网、临时限制左洞通行的方法，保证行车安全和防止飞石破坏既有的道路、房屋等设施。二、总体施工方案根据本隧道情况，采取“弱爆破、短进尺、少扰动、早喷锚、勤量测、紧封闭”的技术措施，用风钻及台车打眼，装载机配合自卸汽车出碴。采用TZ系列子午加速式轴流通风机，φ1350mm软管压入式通风。砼集中拌和，罐车运送，泵送入模，可调整体式模板台车进行二次砼的衬砌。根据本工程的设计，针对不同围岩类别，分别采取以下施工方案：1、对于Ⅱ类围岩（除过明洞段）对于明洞段，先按设计开挖，开挖采用风钻打眼，岩石开裂机松动岩石，挖掘机配合自卸汽车运碴。开挖后应及时进行明洞砼的浇灌、回填土的施工，以保证边坡的稳定。对于洞中的Ⅱ类围岩，临时加固措施为：管棚注浆＋Φ25中空锚杆（长3.5m，间距0.75m×1.0m）＋Φ6.5钢筋网（15cm×15cm）＋喷射砼厚25cm＋16＃工字钢拱架（间距0.75m）作为初期支护。初期支护完成后，进行监控量测，围岩变形基本稳定后，及时进行防水层、仰拱及C30钢筋砼二次衬砌。2、Ⅲ类围岩（中风化岩层）主要采取风钻打眼，正台阶法开挖。拱部根据围岩情况采取用Φ22超前钢筋砂浆锚杆加固（长3.0m，间距1.2m×1.2m）+Φ25中空锚杆(长3.0m,间距1.2x1.2m)+Φ6.5钢筋网（15cm×15cm）＋喷射砼厚15cm作为初期支护，初期支护完成后，进行监控量测，围岩变形基本稳定后，及时进行防水层、仰拱及C30钢筋砼二次衬砌。3、Ⅳ类围岩采取用Φ25普通砂浆中空锚杆加固＋Φ6.5钢筋网（15cm×15cm）＋喷射砼厚10cm作为初期支护，初期支护完成后，进行监控量测，围岩变形基本稳定后，及时进行防水层及C30砼二次衬砌。洞内通风采用压入式通风。三、主要工序施工工艺1、准备工作-1、核对图纸和补充调查（1）在施工前对图纸、资料等进行现场核对，并作补充调查，调查核对隧道所处的位置、地形、地貌、工程地质和水文地质、钻探图表、以及隧道进出口位置和其它相关工程的情况。图纸审核实行三级审核原则，即由公司施工技术科、项目部总工和施工队技术负责人三级审核，对图纸中发现的问题，立即反馈工程师和设计单位更正或确认。（2）调查核实水、电、交通运输及通讯设施可资利用的情况，当地生产、生活、劳动力可以供应的情况。（3）调查收集当地气象、水文资料。-2、施工测量（1）严格按JTJ063-85《公路隧道勘测规程》洞外控制测量的有关规定进行测量，以便确定工程构造物的精确位置，并将采用的方法报监理工程师批准。施工前的平面复核和控制测量将由公司精测队进行，施工中测量由隧道工程师组织技术人员操作并由项目总工定期复测。（2）根据合同图纸和有关勘测资料，对交付使用的隧道中线桩、平面控制三角网基点桩、以及标高控制的水准基桩等，进行详细的测量检查和核对，并将测量结果报送监理工程师。如有错误，在修正后，再进行测量和施工放样。（3）根据施工需要，设置必要的加桩，并明确标出用地界桩、路面和排水沟中心标桩、辅助基准点、以及其它为控制正确放线的水平和垂直标桩。（4）隧道每个洞口设立中线标点及两个以上的后视点和两个水准点。并进行联测，核对其是否达到精度的要求。（5）隧道中线和高程，符合JTJ063-85中的隧道内两相向施工中线在贯通面上的极限贯通误差的规定。（6）对加设的基准点和控制桩均埋设为砼桩，并做好一切基准桩和测桩的保护工作。如遇损坏、遗失、位移等情况，立即报告监理工程师，及时予以恢复。-3、施工场地的准备和布置（1）按隧道设计图纸，对修建洞口的施工场...
