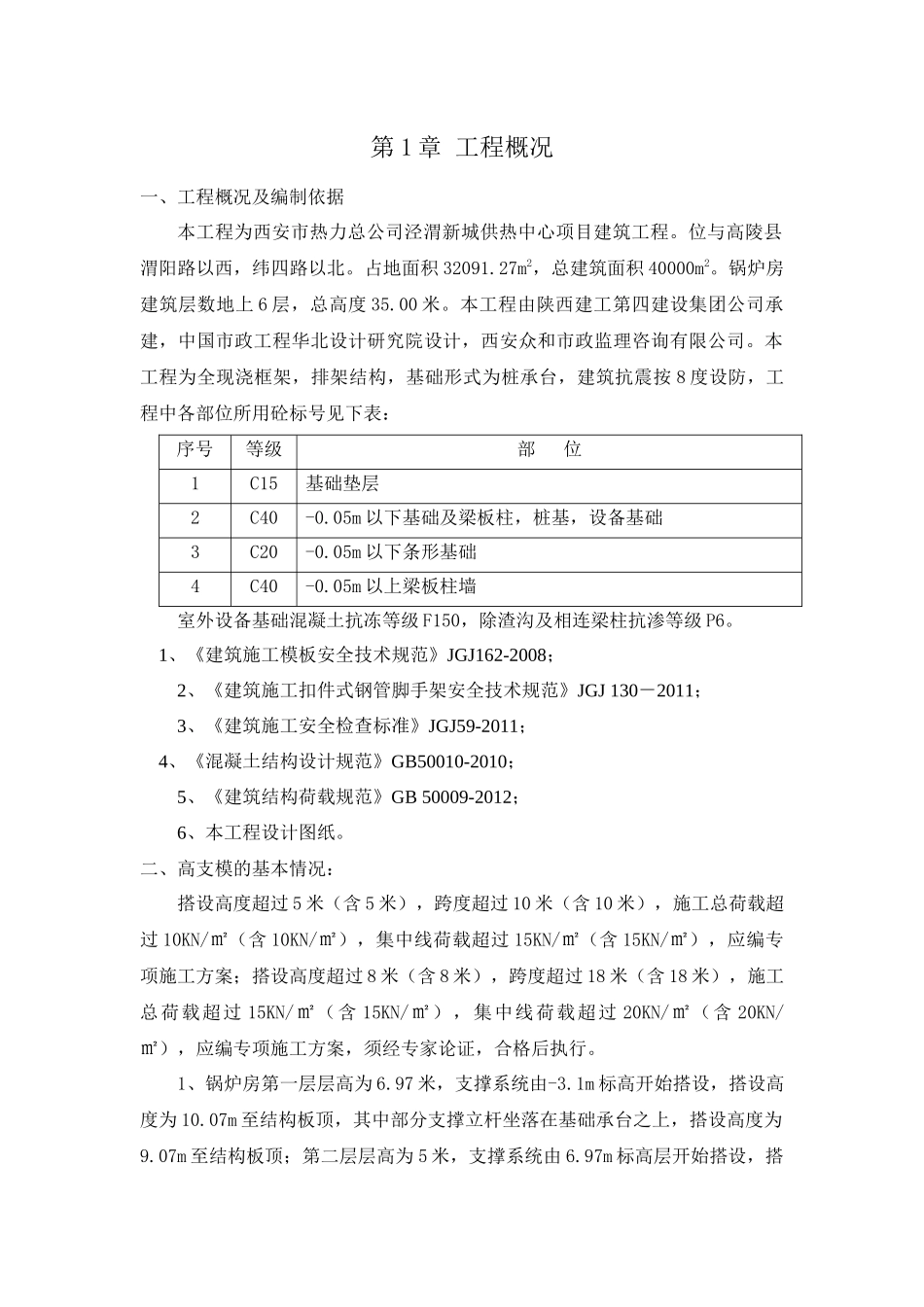

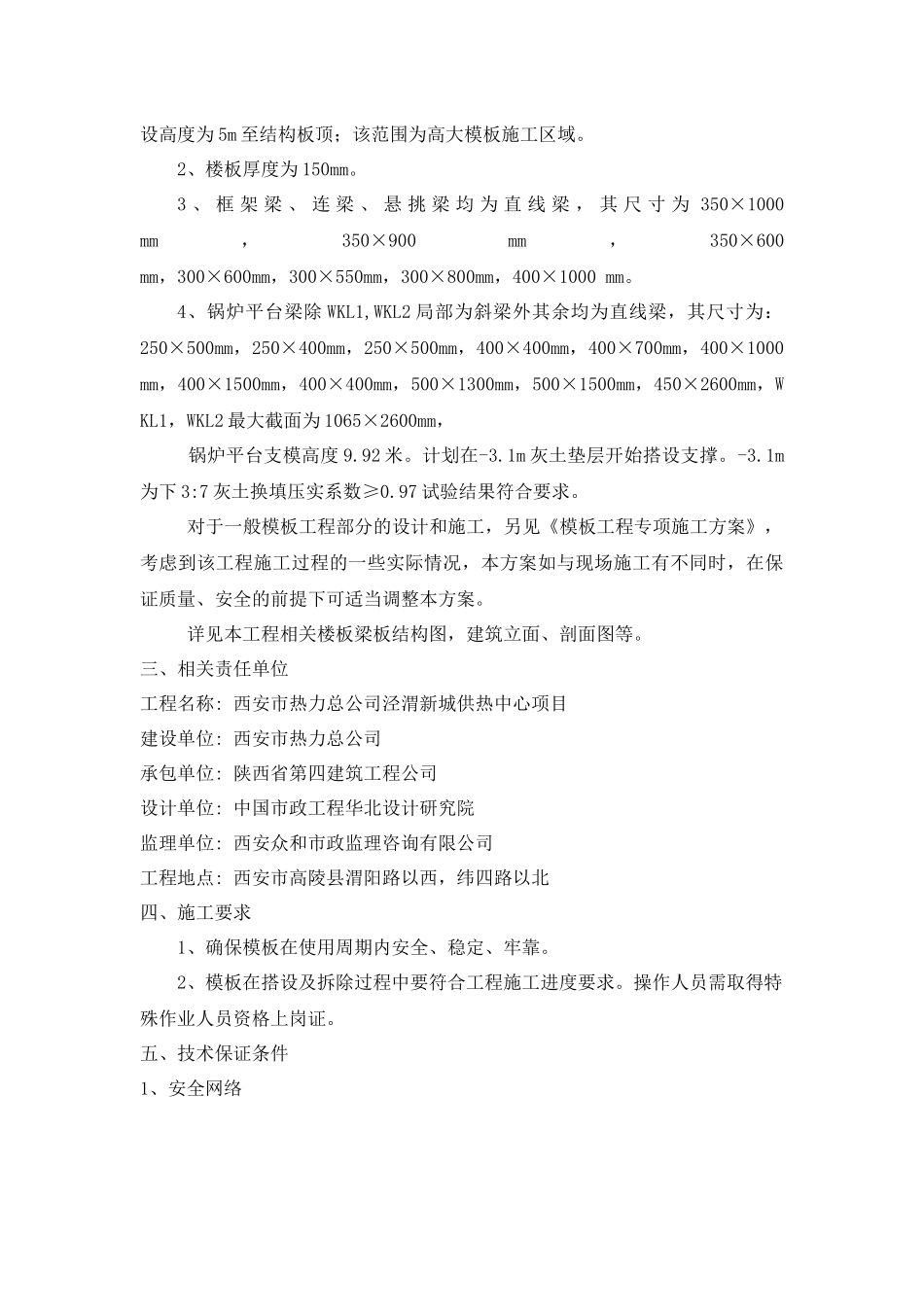

第1章工程概况一、工程概况及编制依据本工程为西安市热力总公司泾渭新城供热中心项目建筑工程。位与高陵县渭阳路以西，纬四路以北。占地面积32091.27m2，总建筑面积40000m2。锅炉房建筑层数地上6层，总高度35.00米。本工程由陕西建工第四建设集团公司承建，中国市政工程华北设计研究院设计，西安众和市政监理咨询有限公司。本工程为全现浇框架，排架结构，基础形式为桩承台，建筑抗震按8度设防，工程中各部位所用砼标号见下表：序号等级部位1C15基础垫层2C40-0.05m以下基础及梁板柱，桩基，设备基础3C20-0.05m以下条形基础4C40-0.05m以上梁板柱墙室外设备基础混凝土抗冻等级F150，除渣沟及相连梁柱抗渗等级P6。1、《建筑施工模板安全技术规范》JGJ162-2008；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－2011；3、《建筑施工安全检查标准》JGJ59-2011；4、《混凝土结构设计规范》GB50010-2010；5、《建筑结构荷载规范》GB50009-2012；6、本工程设计图纸。二、高支模的基本情况：搭设高度超过5米（含5米），跨度超过10米（含10米），施工总荷载超过10KN/㎡（含10KN/㎡），集中线荷载超过15KN/㎡（含15KN/㎡），应编专项施工方案；搭设高度超过8米（含8米），跨度超过18米（含18米），施工总荷载超过15KN/㎡（含15KN/㎡），集中线荷载超过20KN/㎡（含20KN/㎡），应编专项施工方案，须经专家论证，合格后执行。1、锅炉房第一层层高为6.97米，支撑系统由-3.1m标高开始搭设，搭设高度为10.07m至结构板顶，其中部分支撑立杆坐落在基础承台之上，搭设高度为9.07m至结构板顶；第二层层高为5米，支撑系统由6.97m标高层开始搭设，搭设高度为5m至结构板顶；该范围为高大模板施工区域。2、楼板厚度为150mm。3、框架梁、连梁、悬挑梁均为直线梁，其尺寸为350×1000mm，350×900mm，350×600mm，300×600mm，300×550mm，300×800mm，400×1000mm。4、锅炉平台梁除WKL1,WKL2局部为斜梁外其余均为直线梁，其尺寸为：250×500mm，250×400mm，250×500mm，400×400mm，400×700mm，400×1000mm，400×1500mm，400×400mm，500×1300mm，500×1500mm，450×2600mm，WKL1，WKL2最大截面为1065×2600mm，锅炉平台支模高度9.92米。计划在-3.1m灰土垫层开始搭设支撑。-3.1m为下3:7灰土换填压实系数≥0.97试验结果符合要求。对于一般模板工程部分的设计和施工，另见《模板工程专项施工方案》，考虑到该工程施工过程的一些实际情况，本方案如与现场施工有不同时，在保证质量、安全的前提下可适当调整本方案。详见本工程相关楼板梁板结构图，建筑立面、剖面图等。三、相关责任单位工程名称:西安市热力总公司泾渭新城供热中心项目建设单位:西安市热力总公司承包单位:陕西省第四建筑工程公司设计单位:中国市政工程华北设计研究院监理单位:西安众和市政监理咨询有限公司工程地点:西安市高陵县渭阳路以西，纬四路以北四、施工要求1、确保模板在使用周期内安全、稳定、牢靠。2、模板在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。五、技术保证条件1、安全网络2、模板的搭设和拆除需严格执行该《专项施工方案》。第2章施工计划、架体材料及搭设的验收一、施工进度计划2014年6月中旬—2014年7月中旬。二、材料与设备计划1、钢材的选用(1)钢材应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。(2)钢管应符合现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的Q235普通钢管的要求，并应符合现行国家标准《碳素结构钢》GB/T700中Q235A级钢的规定。不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。(3)每根钢管的最大质量不应大于25kg，采用Φ48×3钢管。(4)旧钢管的检查在符合新钢管规定的同时还应符合下列规定1)表面锈蚀深度应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；2)钢管弯曲变形应符合现行规范《建筑施工扣件式钢管脚手架安全...
