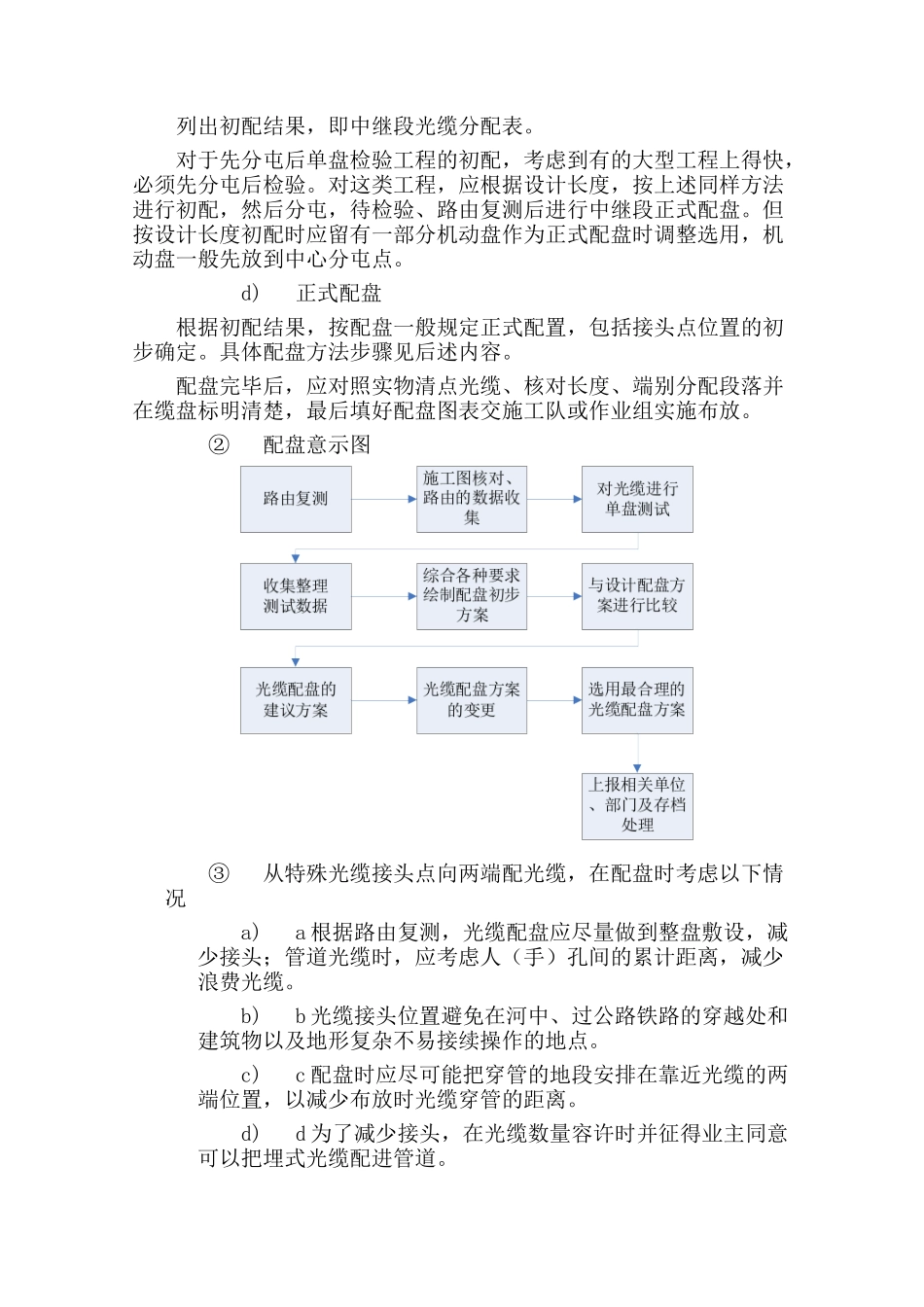

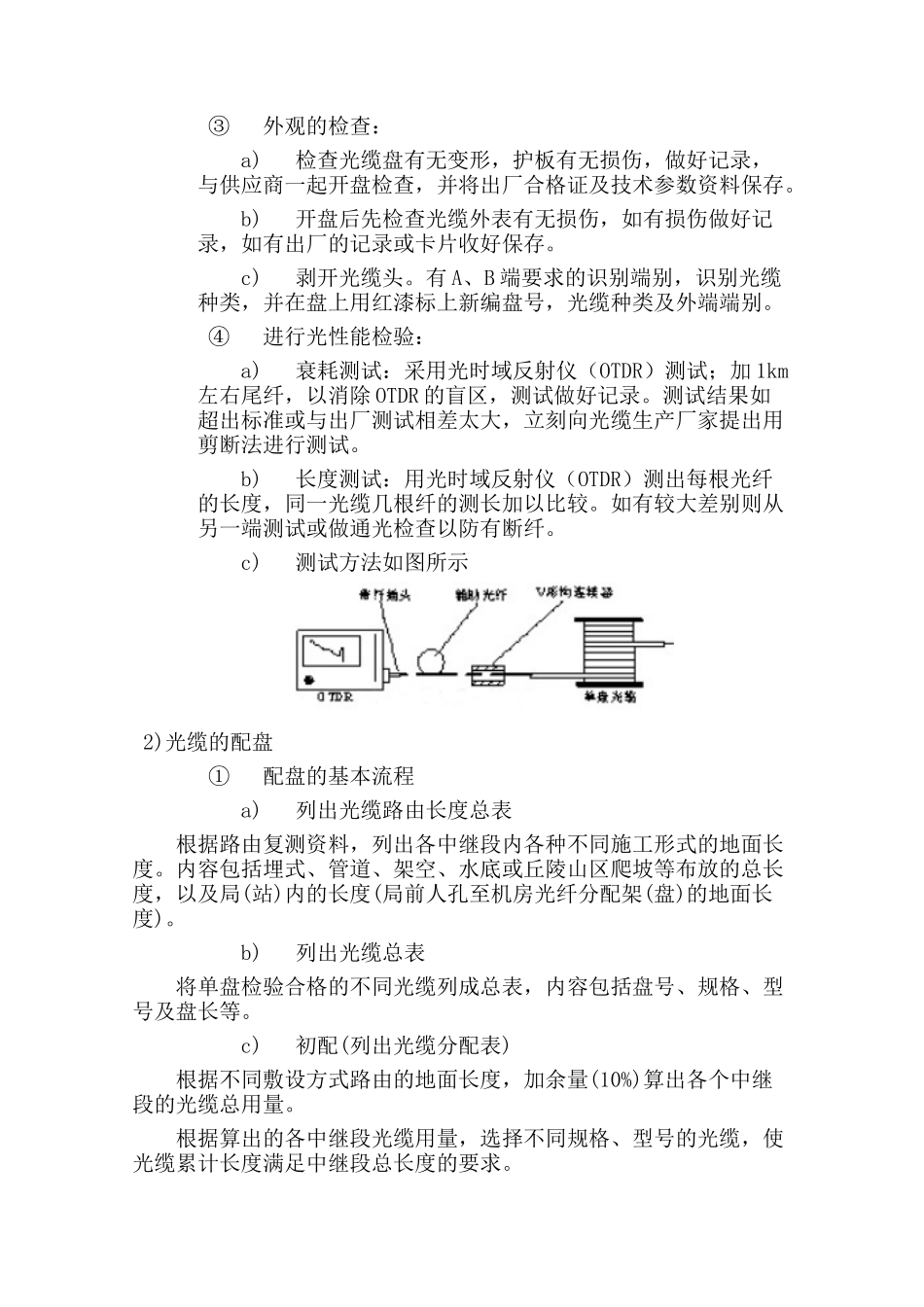

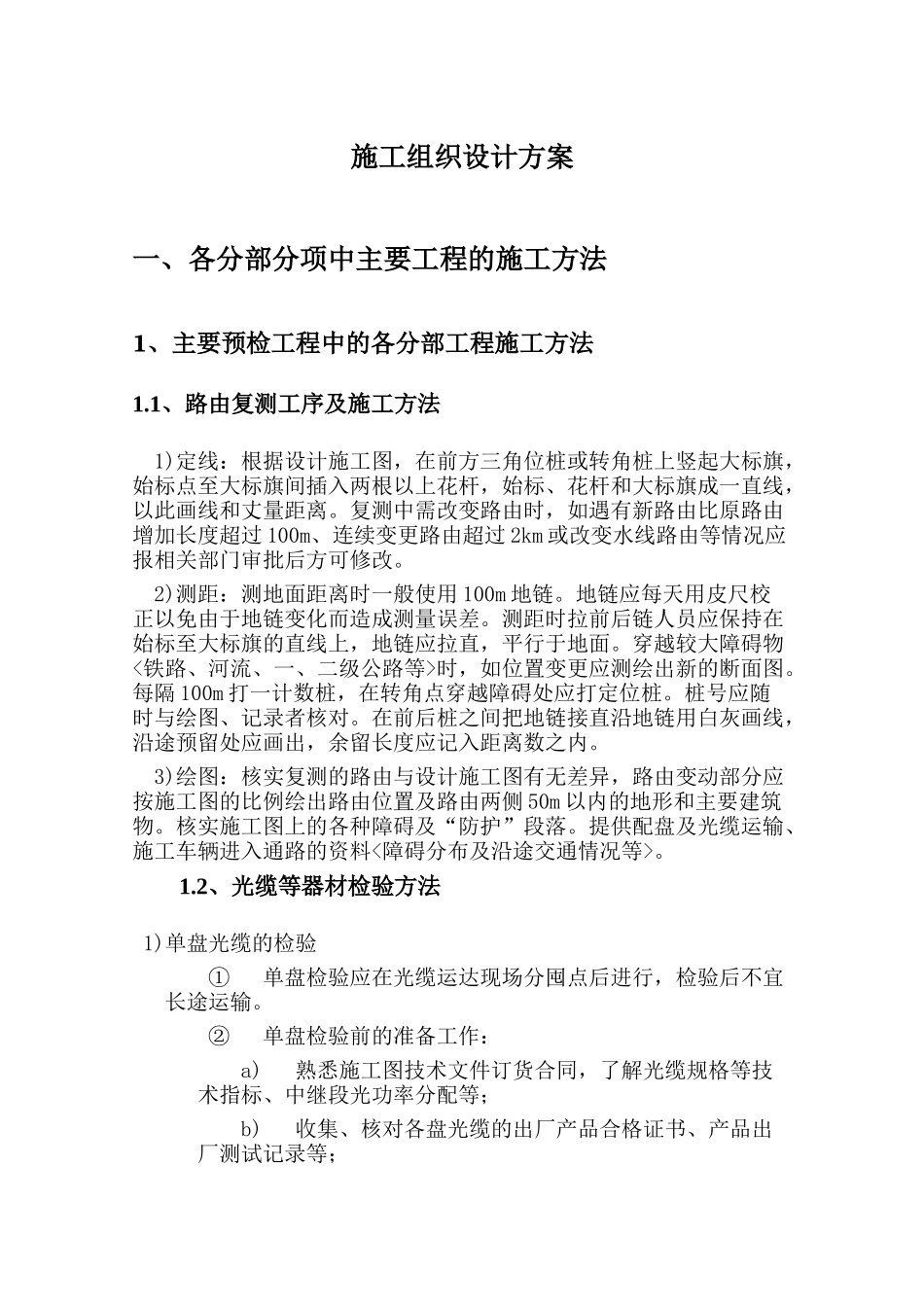

施工组织设计方案一、各分部分项中主要工程的施工方法1、主要预检工程中的各分部工程施工方法1.1、路由复测工序及施工方法1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。2)测距：测地面距离时一般使用100m地链。地链应每天用皮尺校正以免由于地链变化而造成测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。3)绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。核实施工图上的各种障碍及“防护”段落。提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。1.2、光缆等器材检验方法1)单盘光缆的检验①单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。②单盘检验前的准备工作：a)熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；b)收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；③外观的检查：a)检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。b)开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。c)剥开光缆头。有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。④进行光性能检验：a)衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。测试结果如超出标准或与出厂测试相差太大，立刻向光缆生产厂家提出用剪断法进行测试。b)长度测试：用光时域反射仪（OTDR）测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。c)测试方法如图所示2)光缆的配盘①配盘的基本流程a)列出光缆路由长度总表根据路由复测资料，列出各中继段内各种不同施工形式的地面长度。内容包括埋式、管道、架空、水底或丘陵山区爬坡等布放的总长度，以及局(站)内的长度(局前人孔至机房光纤分配架(盘)的地面长度)。b)列出光缆总表将单盘检验合格的不同光缆列成总表，内容包括盘号、规格、型号及盘长等。c)初配(列出光缆分配表)根据不同敷设方式路由的地面长度，加余量(10%)算出各个中继段的光缆总用量。根据算出的各中继段光缆用量，选择不同规格、型号的光缆，使光缆累计长度满足中继段总长度的要求。列出初配结果，即中继段光缆分配表。对于先分屯后单盘检验工程的初配，考虑到有的大型工程上得快，必须先分屯后检验。对这类工程，应根据设计长度，按上述同样方法进行初配，然后分屯，待检验、路由复测后进行中继段正式配盘。但按设计长度初配时应留有一部分机动盘作为正式配盘时调整选用，机动盘一般先放到中心分屯点。d)正式配盘根据初配结果，按配盘一般规定正式配置，包括接头点位置的初步确定。具体配盘方法步骤见后述内容。配盘完毕后，应对照实物清点光缆、核对长度、端别分配段落并在缆盘标明清楚，最后填好配盘图表交施工队或作业组实施布放。②配盘意示图③从特殊光缆接头点向两端配光缆，在配盘时考虑以下情况a)a根据路由复测，光缆配盘应尽量做到整盘敷设，减少接头；管道光缆时，应考虑人（手）孔间的累计距离，减少浪费光缆。b)b光缆接头位置避免在河中、过公路铁路的穿越处和建筑物以及地形复杂不易接续操作的地点。c)c配盘时应尽可能把穿管的地段安排在靠近光缆的两端位置，以减少布放时光缆穿管的距离。d)d为了减少接头，在光缆数量容许时并征得业主同意可以把埋式光缆配进管道。1...
