站内工艺安装监理实施细则VIP专享VIP免费

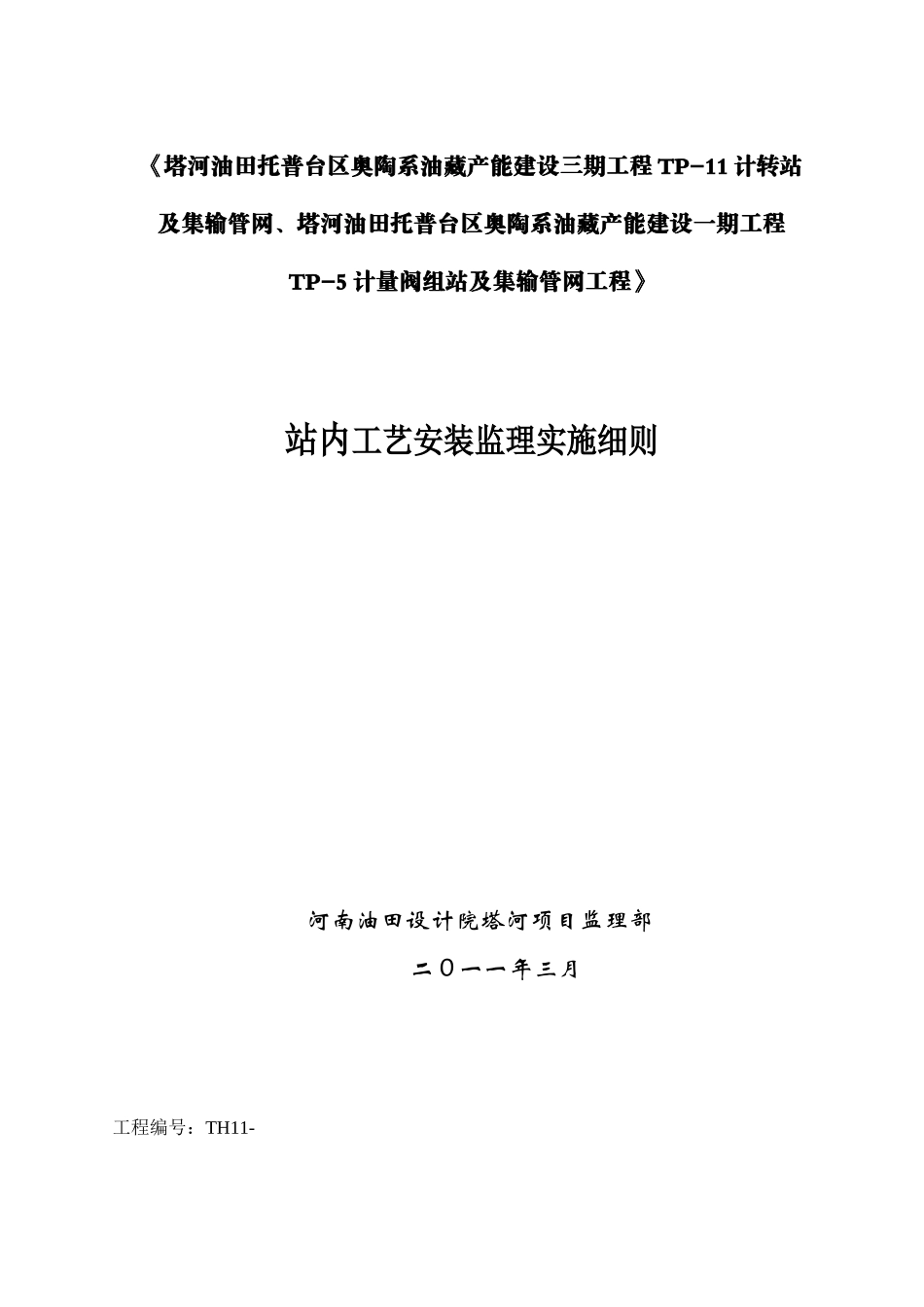

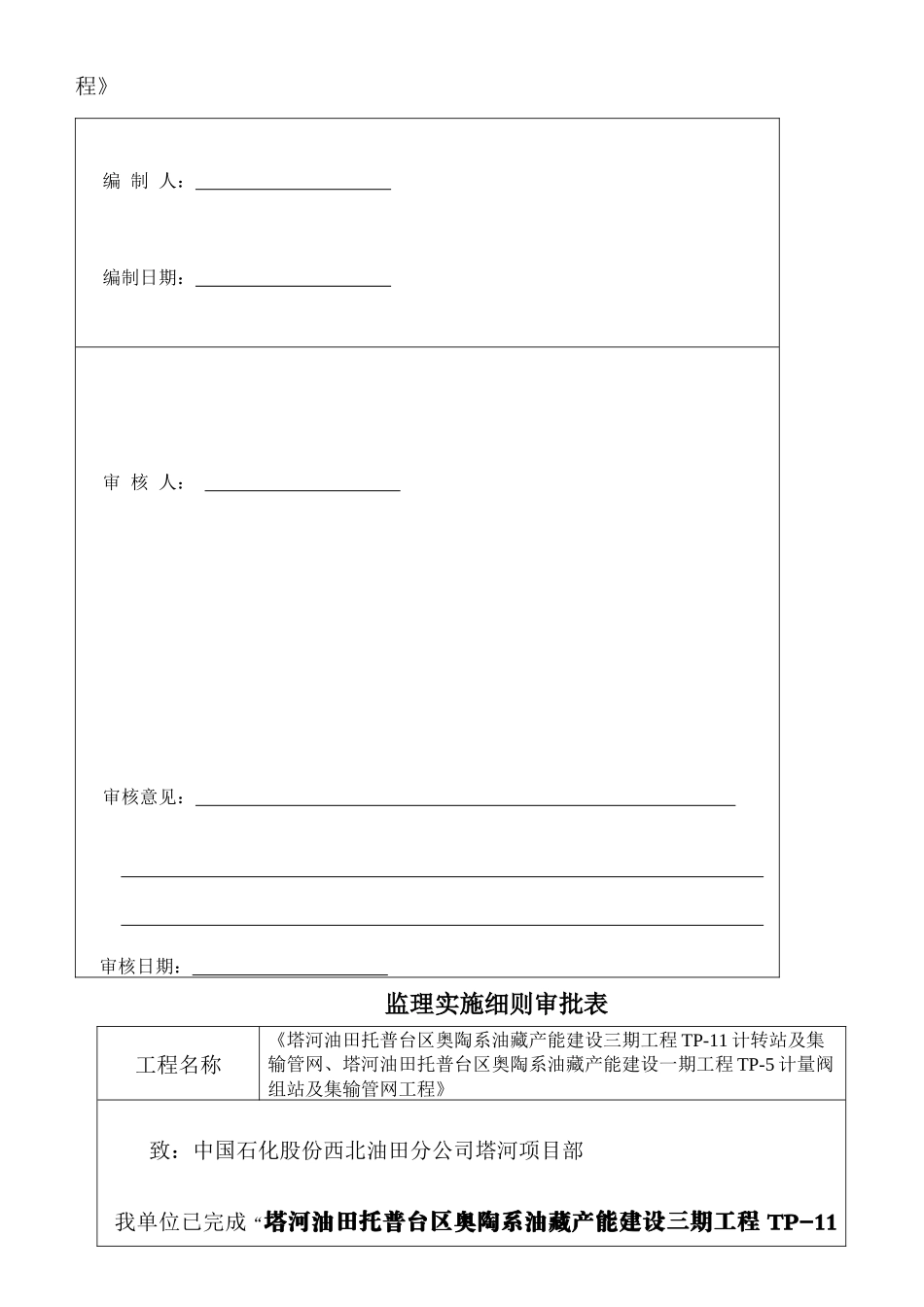

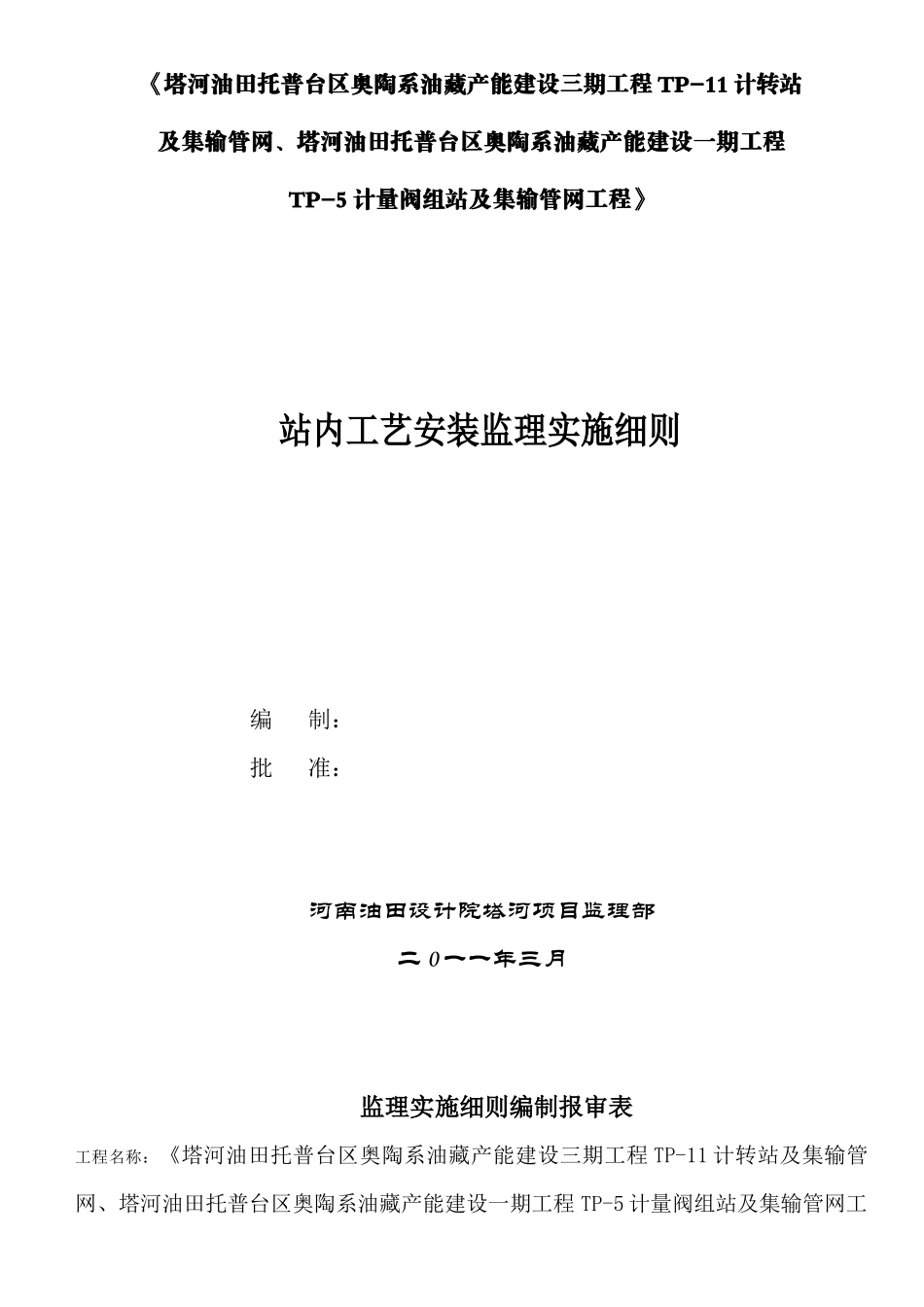

《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程》站内工艺安装监理实施细则河南油田设计院塔河项目监理部二0一一年三月工程编号：TH11-《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程》站内工艺安装监理实施细则编制：批准：河南油田设计院塔河项目监理部二0一一年三月监理实施细则编制报审表工程名称：《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程》编制人：编制日期：审核人：审核意见：审核日期：监理实施细则审批表工程名称《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程》致：中国石化股份西北油田分公司塔河项目部我单位已完成“塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程”站内工艺安装监理实施细则的编制，请建设单位审批。项目监理机构：中石化河南油田设计院塔河项目监理部总监：日期：2011年3月7日建设单位审批意见：项目部签字：年月日备注：目录一、编制依据二、专业工程特点三、监理工作流程四、监理工作的控制要点及目标值五、监理工作的方法及措施一、编制依据：1．项目监理机构编制、技术负责人批准及塔河油田项目经理部评审实施的《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程监理规划》；2.与专业工程相关的标准、设计文件和技术资料；3.施工单位编制、塔河油田项目经理部评审实施的《塔河油田托普台区奥陶系油藏产能建设三期工程TP-11计转站及集输管网、塔河油田托普台区奥陶系油藏产能建设一期工程TP-5计量阀组站及集输管网工程施工组织设计》。本监理实施细则中的名词和用语，含义参照国家标准GB50319—2000《建设工程监理规范》“术语”。二、专业工程特点：1．工程地址及现场实际情况工程地点：塔河油田托甫台区块位于塔河油田的西南外扩部分，塔河油田10区的西面，行政隶属新疆维吾尔自治区库车县、沙雅县，位于轮台县城南约85km处，地理坐标为东经83°20′-83°39′，北纬41°00′-41°30′。塔河油田托甫台区块位于天山南麓，塔克拉玛干沙漠北部边缘，属干旱沙漠地区。该区域为塔里木河冲积平原，地势较为平坦，局部丘地和波状沙丘，海拔高度950m左右。地表植被主要为胡杨、红柳、骆驼刺、伴生有黑刺、罗布麻等。局部区域胡杨茂密，给油田开发尤其是油田地面工程建设带来很多困难。2．本专业主要工程量：工程包含两个单位工程，分别是新建TP-11计转站及集输管网，TP-5计量阀组站及集输管网。主要内容如下：(一)TP-11计转站：负责周边单井的集中计量，油气加热、油气分离缓冲、原油增压外输、伴生气调压、计量、放空、外输等及200方事故罐1座；（二）TP-11计转站外集输管网系统组成主要有三个方向的管线（1）、TP-23井至新建TP-11计转站单井及配气管线，其中集油管线采用无缝钢管Φ89×4材质20#管线长度4260m；配气管线采用无缝钢管Φ48×3.5材质20#管线长度4260m；（2）、TP102X拉油流程切改集油管线采用无缝钢管Φ89×4材质20#管线长度15320m；配气管线采用无缝钢管Φ76×3.5材质20#管线长度1392m；仔细审核施工方组织设计及专项方案（项目监理机构）熟悉内外施工环境（承包方、监理机构）依据上述核准，开展现场施工工作（承包方）报审组织设计及专项方案（承包方）检查督促施工工艺、方法（项目监理部）有不妥处不符组织设计或专项方案符合要求符合要求（3）、TP-11计转站至10-2计转站反输燃料气管线Φ114×420SMLS管线长度20.5KM；油管线采用无缝钢管Φ219×620SMLS管线长度20.45KM；伴生气管线Φ168×5.6L245NCSSMLS管线长度20.45KM.（三）TP...
