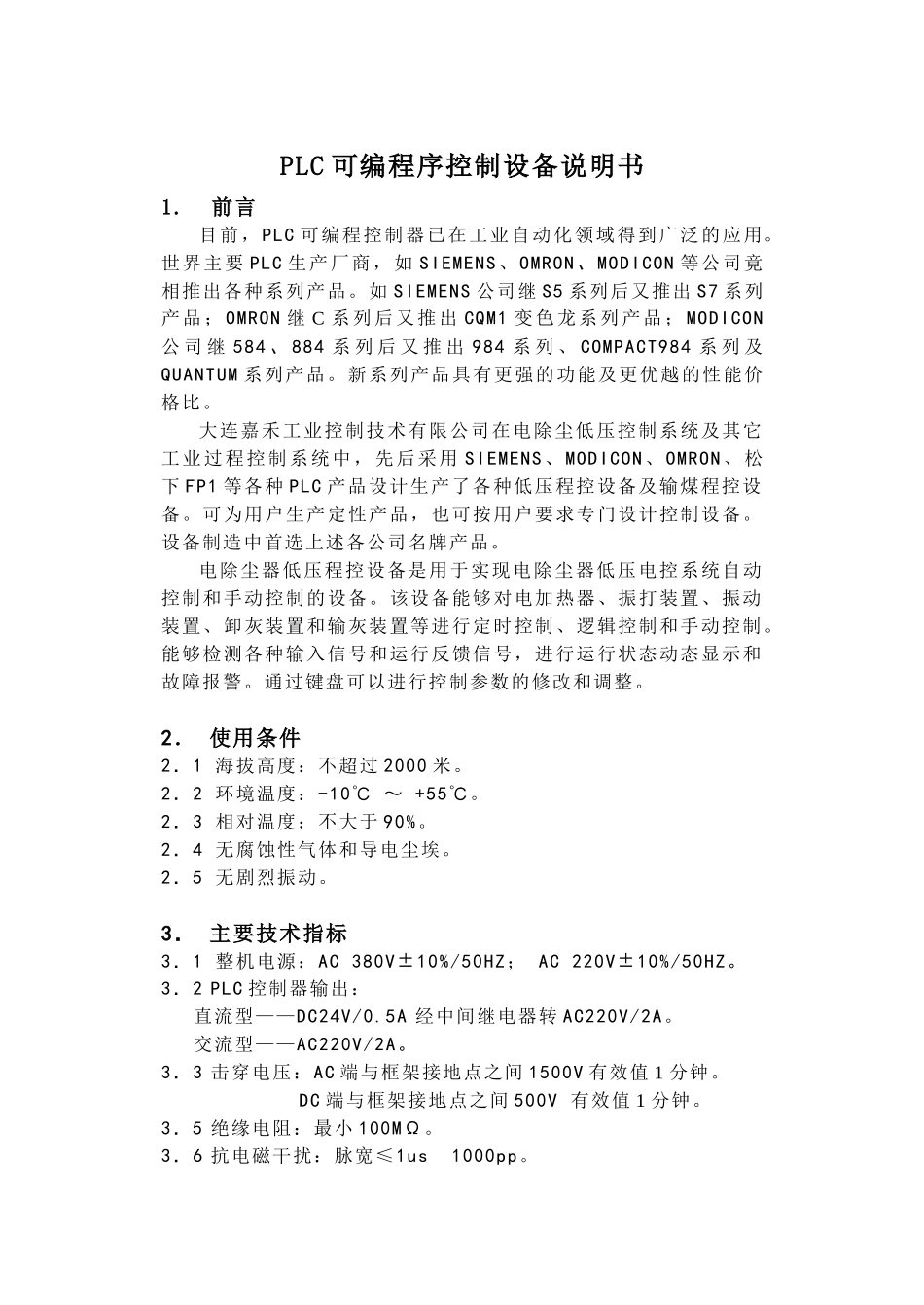

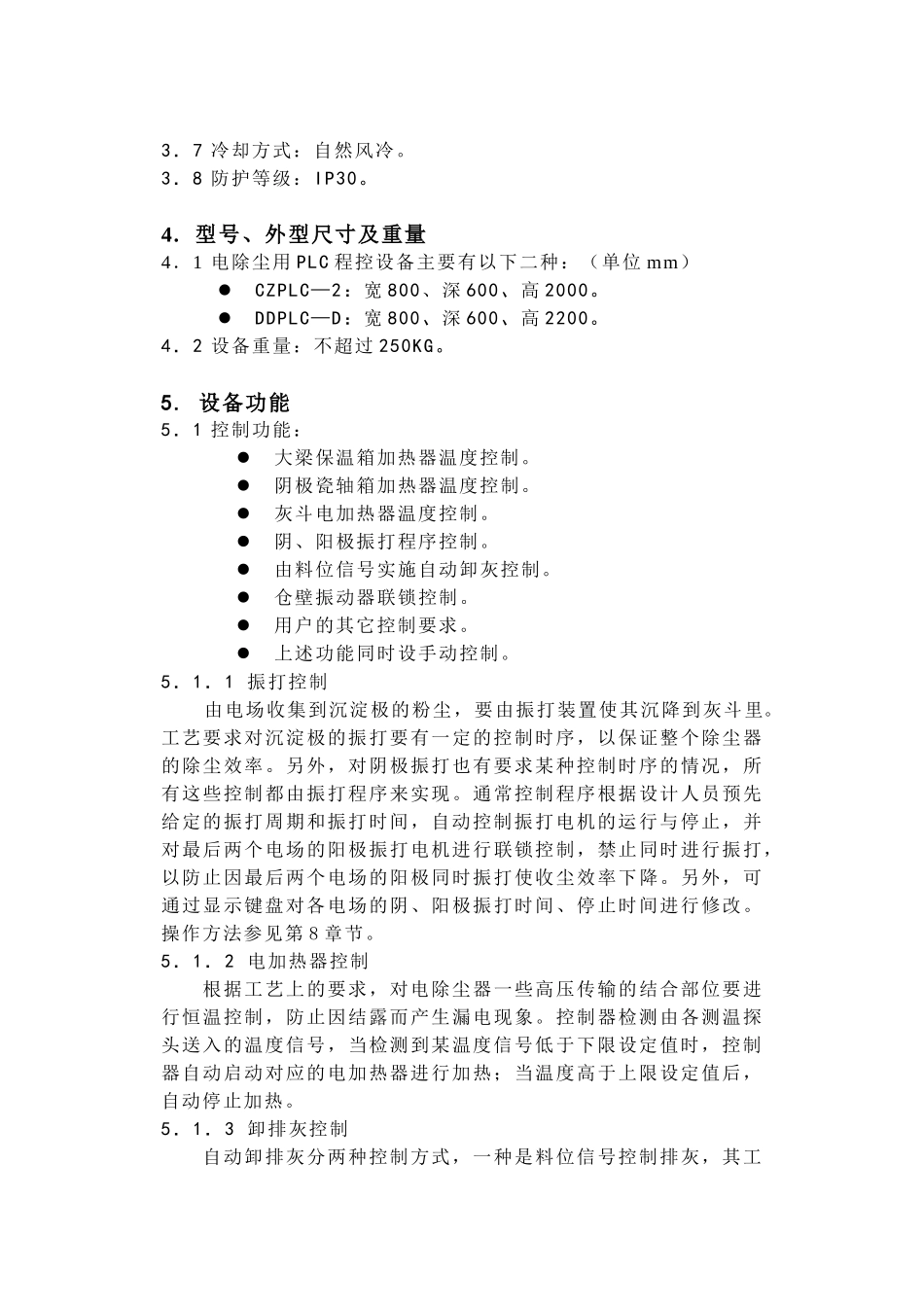

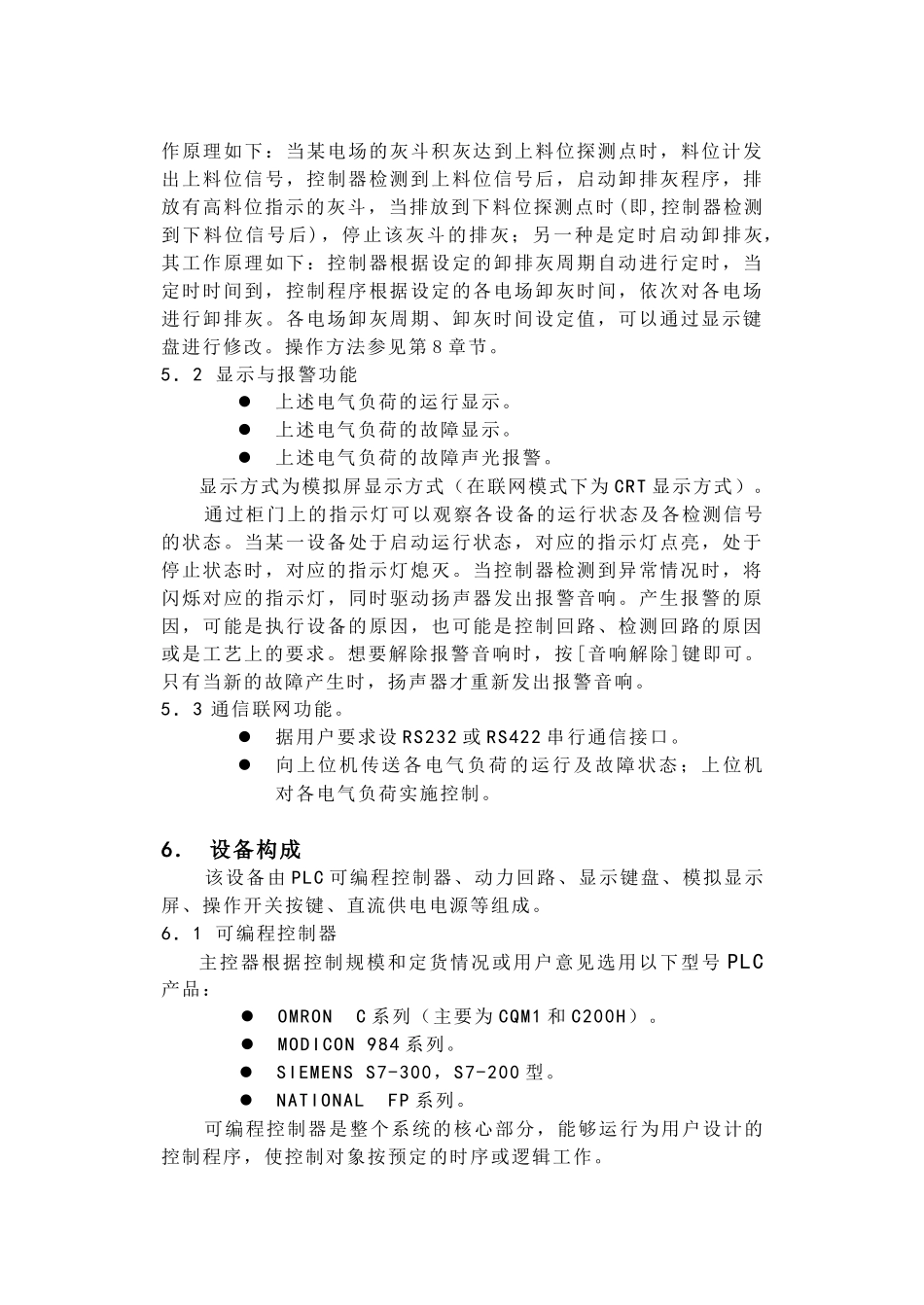

PLC可编程序控制设备说明书1.前言目前，PLC可编程控制器已在工业自动化领域得到广泛的应用。世界主要PLC生产厂商，如SIEMENS、OMRON、MODICON等公司竟相推出各种系列产品。如SIEMENS公司继S5系列后又推出S7系列产品；OMRON继C系列后又推出CQM1变色龙系列产品；MODICON公司继584、884系列后又推出984系列、COMPACT984系列及QUANTUM系列产品。新系列产品具有更强的功能及更优越的性能价格比。大连嘉禾工业控制技术有限公司在电除尘低压控制系统及其它工业过程控制系统中，先后采用SIEMENS、MODICON、OMRON、松下FP1等各种PLC产品设计生产了各种低压程控设备及输煤程控设备。可为用户生产定性产品，也可按用户要求专门设计控制设备。设备制造中首选上述各公司名牌产品。电除尘器低压程控设备是用于实现电除尘器低压电控系统自动控制和手动控制的设备。该设备能够对电加热器、振打装置、振动装置、卸灰装置和输灰装置等进行定时控制、逻辑控制和手动控制。能够检测各种输入信号和运行反馈信号，进行运行状态动态显示和故障报警。通过键盘可以进行控制参数的修改和调整。2．使用条件2．1海拔高度：不超过2000米。2．2环境温度：-10℃～+55℃。2．3相对温度：不大于90%。2．4无腐蚀性气体和导电尘埃。2．5无剧烈振动。3．主要技术指标3．1整机电源：AC380V±10%/50HZ；AC220V±10%/50HZ。3．2PLC控制器输出：直流型——DC24V/0.5A经中间继电器转AC220V/2A。交流型——AC220V/2A。3．3击穿电压：AC端与框架接地点之间1500V有效值1分钟。DC端与框架接地点之间500V有效值1分钟。3．5绝缘电阻：最小100MΩ。3．6抗电磁干扰：脉宽≤1us1000pp。3．7冷却方式：自然风冷。3．8防护等级：IP30。4.型号、外型尺寸及重量4．1电除尘用PLC程控设备主要有以下二种：（单位mm）CZPLC—2：宽800、深600、高2000。DDPLC—D：宽800、深600、高2200。4．2设备重量：不超过250KG。5.设备功能5．1控制功能：大梁保温箱加热器温度控制。阴极瓷轴箱加热器温度控制。灰斗电加热器温度控制。阴、阳极振打程序控制。由料位信号实施自动卸灰控制。仓壁振动器联锁控制。用户的其它控制要求。上述功能同时设手动控制。5．1．1振打控制由电场收集到沉淀极的粉尘，要由振打装置使其沉降到灰斗里。工艺要求对沉淀极的振打要有一定的控制时序，以保证整个除尘器的除尘效率。另外，对阴极振打也有要求某种控制时序的情况，所有这些控制都由振打程序来实现。通常控制程序根据设计人员预先给定的振打周期和振打时间，自动控制振打电机的运行与停止，并对最后两个电场的阳极振打电机进行联锁控制，禁止同时进行振打，以防止因最后两个电场的阳极同时振打使收尘效率下降。另外，可通过显示键盘对各电场的阴、阳极振打时间、停止时间进行修改。操作方法参见第8章节。5．1．2电加热器控制根据工艺上的要求，对电除尘器一些高压传输的结合部位要进行恒温控制，防止因结露而产生漏电现象。控制器检测由各测温探头送入的温度信号，当检测到某温度信号低于下限设定值时，控制器自动启动对应的电加热器进行加热；当温度高于上限设定值后，自动停止加热。5．1．3卸排灰控制自动卸排灰分两种控制方式，一种是料位信号控制排灰，其工作原理如下：当某电场的灰斗积灰达到上料位探测点时，料位计发出上料位信号，控制器检测到上料位信号后，启动卸排灰程序，排放有高料位指示的灰斗，当排放到下料位探测点时(即,控制器检测到下料位信号后)，停止该灰斗的排灰；另一种是定时启动卸排灰，其工作原理如下：控制器根据设定的卸排灰周期自动进行定时，当定时时间到，控制程序根据设定的各电场卸灰时间，依次对各电场进行卸排灰。各电场卸灰周期、卸灰时间设定值，可以通过显示键盘进行修改。操作方法参见第8章节。5．2显示与报警功能上述电气负荷的运行显示。上述电气负荷的故障显示。上述电气负荷的故障声光报警。显示方式为模拟屏显示方式（在联网模式下为CRT显示方式）。通过柜门上的指示灯可以观察各设备的运行状态及各检测信号的状态。当某一设备处于启动运行状态，对应的指示灯点亮，处于停止状态时，对应的指示...
