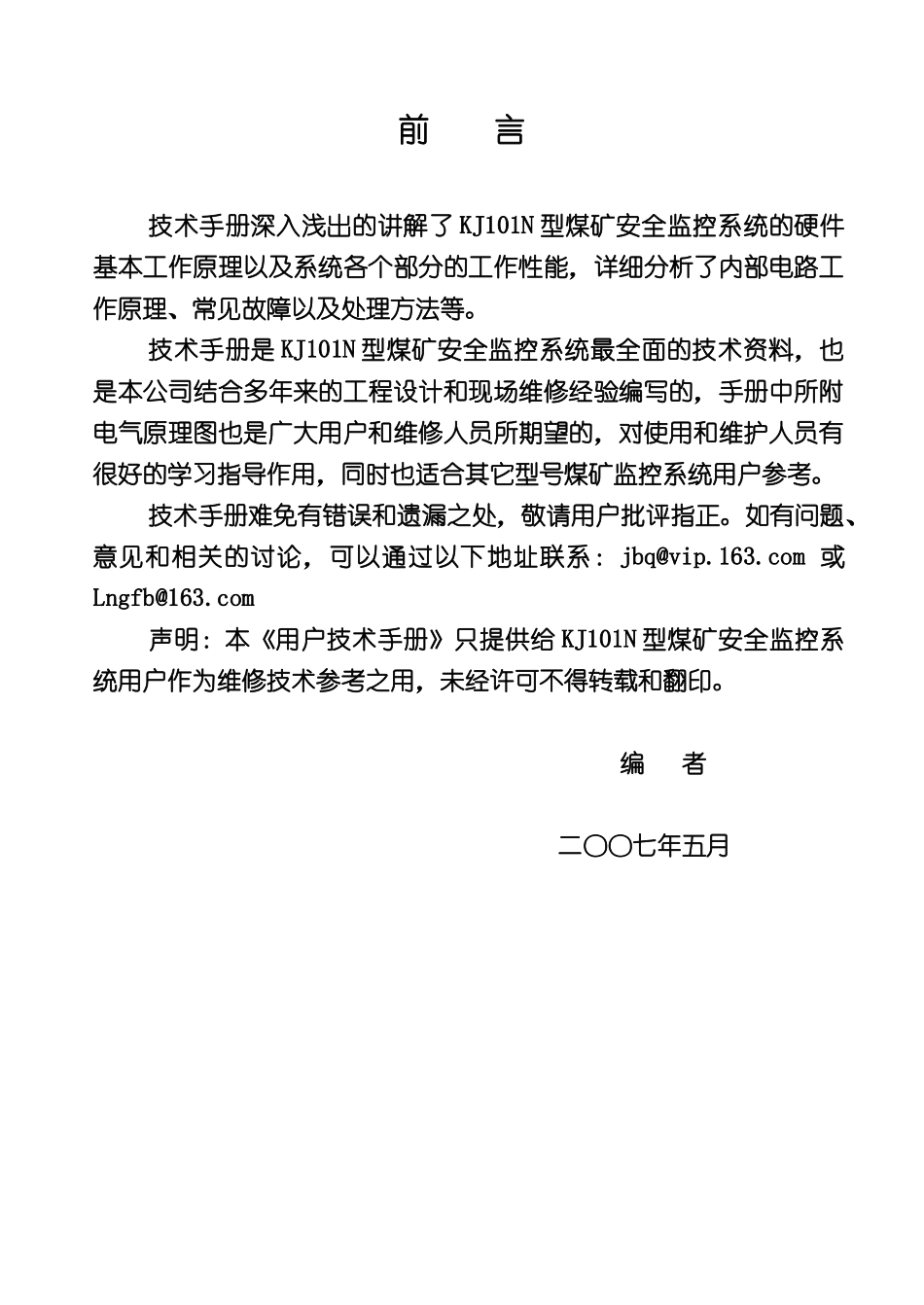

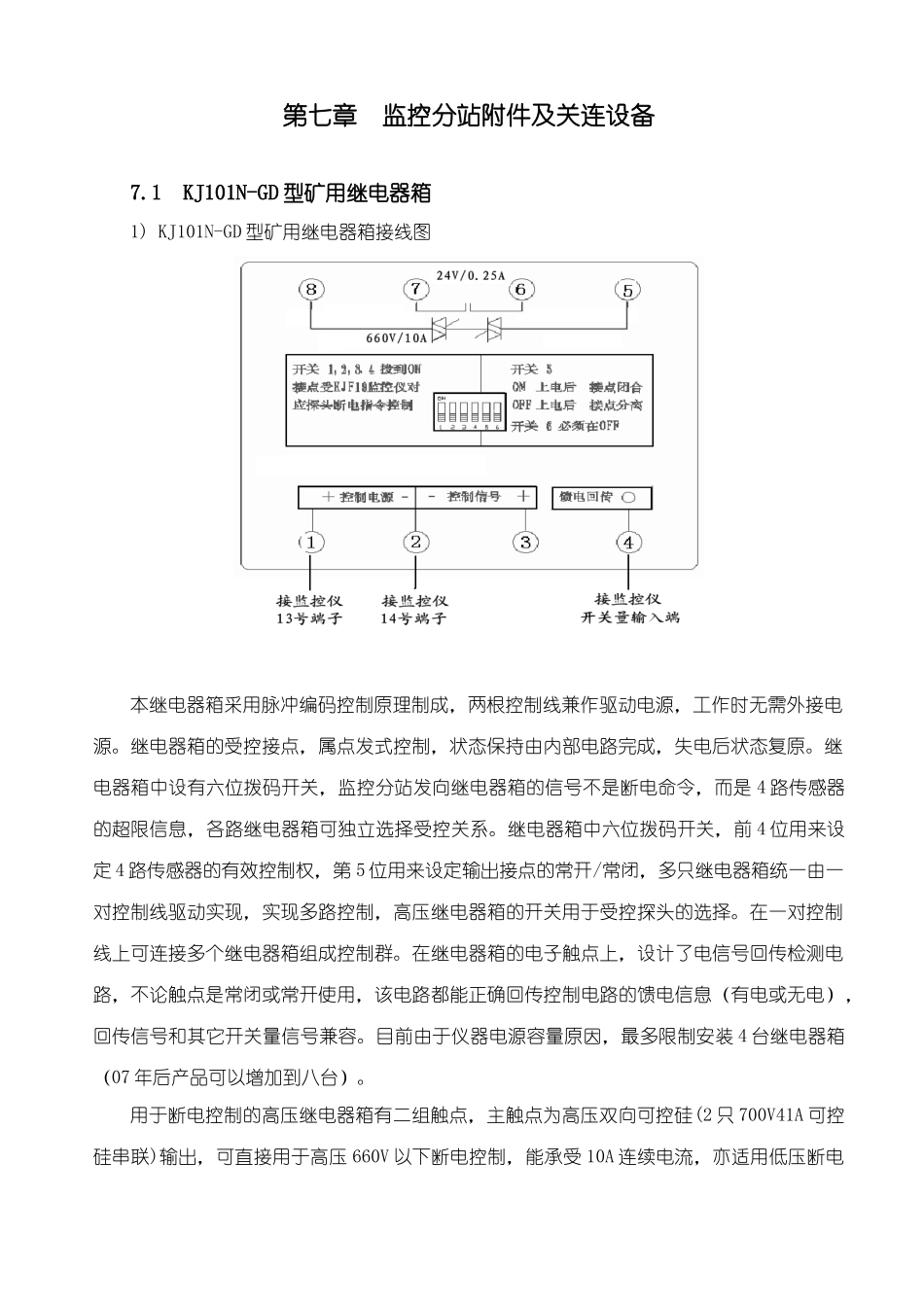

KJ101N型煤矿安全监控系统《用户技术手册》（三）贾柏青前言技术手册深入浅出的讲解了KJ101N型煤矿安全监控系统的硬件基本工作原理以及系统各个部分的工作性能，详细分析了内部电路工作原理、常见故障以及处理方法等。技术手册是KJ101N型煤矿安全监控系统最全面的技术资料，也是本公司结合多年来的工程设计和现场维修经验编写的，手册中所附电气原理图也是广大用户和维修人员所期望的，对使用和维护人员有很好的学习指导作用，同时也适合其它型号煤矿监控系统用户参考。技术手册难免有错误和遗漏之处，敬请用户批评指正。如有问题、意见和相关的讨论，可以通过以下地址联系：jbq@vip.163.com或Lngfb@163.com声明：本《用户技术手册》只提供给KJ101N型煤矿安全监控系统用户作为维修技术参考之用，未经许可不得转载和翻印。编者二〇〇七年五月第七章监控分站附件及关连设备7.1KJ101N-GD型矿用继电器箱1)KJ101N-GD型矿用继电器箱接线图本继电器箱采用脉冲编码控制原理制成，两根控制线兼作驱动电源，工作时无需外接电源。继电器箱的受控接点，属点发式控制，状态保持由内部电路完成，失电后状态复原。继电器箱中设有六位拨码开关，监控分站发向继电器箱的信号不是断电命令，而是4路传感器的超限信息，各路继电器箱可独立选择受控关系。继电器箱中六位拨码开关，前4位用来设定4路传感器的有效控制权，第5位用来设定输出接点的常开/常闭，多只继电器箱统一由一对控制线驱动实现，实现多路控制，高压继电器箱的开关用于受控探头的选择。在一对控制线上可连接多个继电器箱组成控制群。在继电器箱的电子触点上，设计了电信号回传检测电路，不论触点是常闭或常开使用，该电路都能正确回传控制电路的馈电信息（有电或无电），回传信号和其它开关量信号兼容。目前由于仪器电源容量原因，最多限制安装4台继电器箱（07年后产品可以增加到八台）。用于断电控制的高压继电器箱有二组触点，主触点为高压双向可控硅(2只700V41A可控硅串联)输出，可直接用于高压660V以下断电控制，能承受10A连续电流，亦适用低压断电控制，工作压降仅2V（5A）。继电器箱中的六位拨码开关1，2，3，4位用来选择本继电器箱受传感器控制权，向上拨ON位有效，开关位数代表传感器A1、A2、A3、A4，可任意组合。如：1，2位向上拨，表示本继电器箱受A1、A2二路传感器超限控制；1，2，3，4全向上拨时，任一传感器超限本继电器箱都受控。辅助触点是普通的继电器触点，触点容量为127V/2A，用于直流电路控制，该接点与主接点同步动作。开关5用于接点的常开/常闭设定，向上拨ON位时，上电后，静态接点为常闭状态；向下拨OFF位时，上电后，静态接点为常开状态。开关6用于改变控制输入正端（接线端3）接线方式，向上拨ON位时，该端接内部公共端，向下拨Off位时继电器箱工作在常规控制状态下。继电器箱的引出脚见示意图2）KJ101N-GD型矿用继电器箱使用方法在继电器箱上，由拨码开关1，2，3，4设置受监控分站1，2，3，4路探头控制状态开关1拨ON即设定为受监控分站第1路探头控制开关2拨ON即设定为受监控分站第2路探头控制开关3拨ON即设定为受监控分站第3路探头控制开关4拨ON即设定为受监控分站第4路探头控制开关可组合使用，例如：开关1，2，4同拨ON即设定为监控分站1，2，4路同时控制开关1，3同拨ON即设定为监控分站1，3路同时控制继电器箱可在控制线上并联使用，最多可并4台，并联的继电器箱可以不同设置，达到同时分别断电的目的，主接点和副接点非同步同相动作也可按要求设计（需定货时说明）。3）KJ101N-GD型矿用继电器箱的测试方法将继电器箱控制线接线柱，接在KJ101N-F1型监控分站上对应组的远程控制两个接线端上。在监测软件KJ101运行状态下由键盘上发出断电、恢复命令，因为普通万用表不能测通两只串联的可控硅，所以电子触点应在模拟控制电路上正确动作。KJ101N-GD型矿用继电器箱的使用和测试，要使用99年以后的版本软件和固化程序。老系统使用时应更新软件。4）KJ101N-GD型继电器箱:框图5）KJ101N-GD型继电器箱技术参数①控制电压：15-30V②控制距离：>2km(单只继电器箱)③工作电流：<35mA（早期产品60mA）④控制延迟：<1s⑤机...
