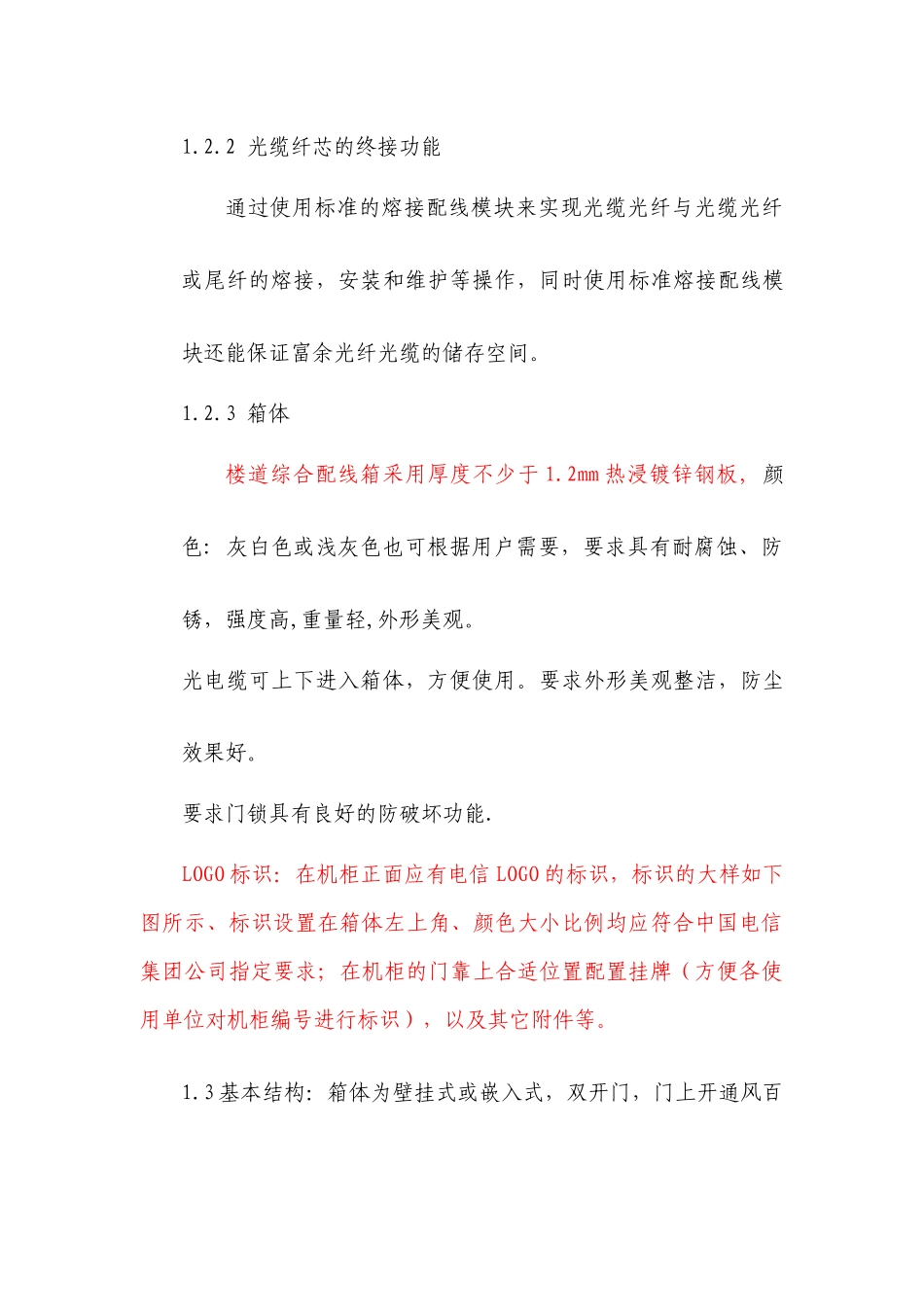

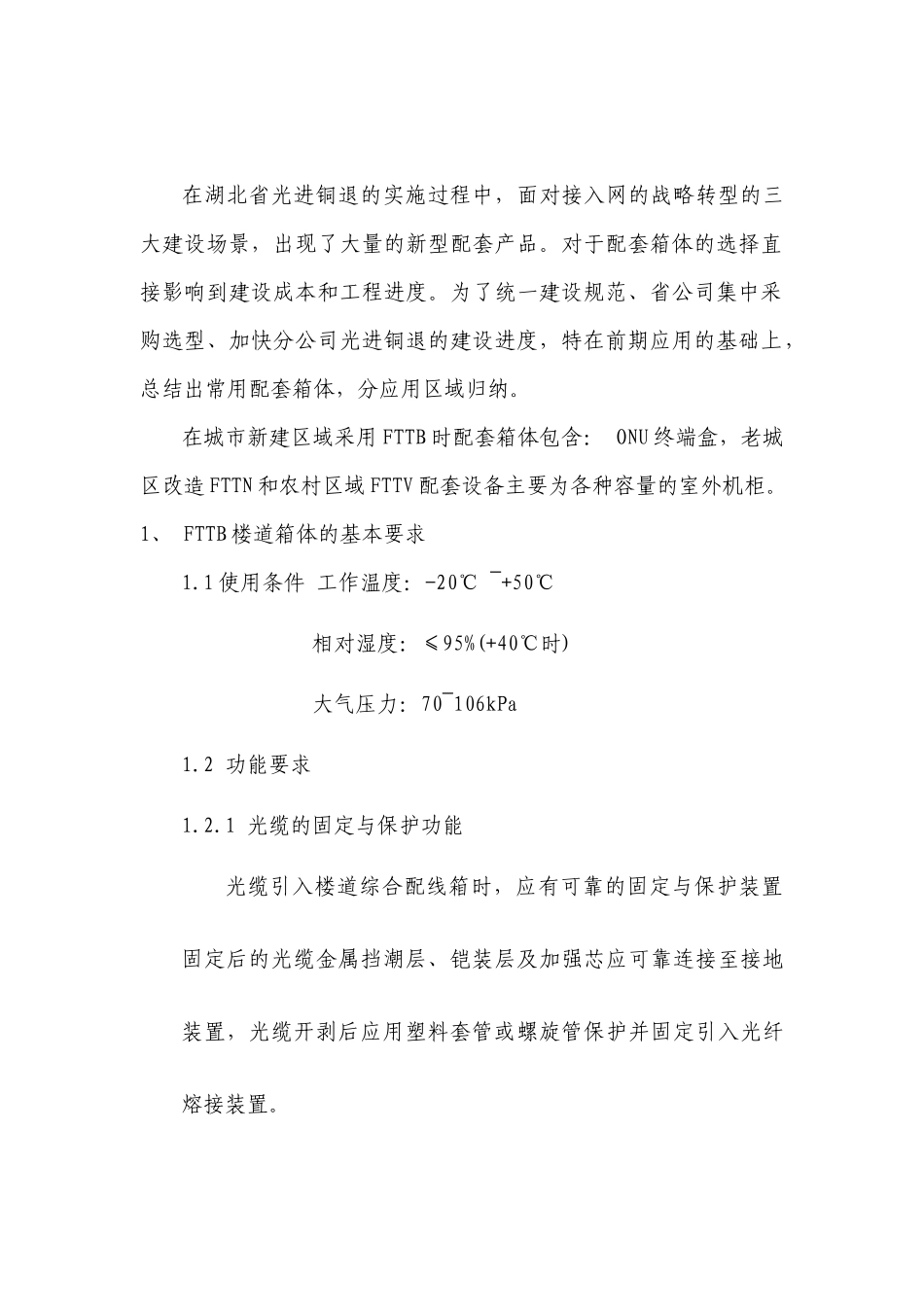

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料湖北电信2009年FTTX配套箱体技术规范书在湖北省光进铜退的实施过程中，面对接入网的战略转型的三大建设场景，出现了大量的新型配套产品。对于配套箱体的选择直接影响到建设成本和工程进度。为了统一建设规范、省公司集中采购选型、加快分公司光进铜退的建设进度，特在前期应用的基础上，总结出常用配套箱体，分应用区域归纳。在城市新建区域采用FTTB时配套箱体包含：ONU终端盒，老城区改造FTTN和农村区域FTTV配套设备主要为各种容量的室外机柜。1、FTTB楼道箱体的基本要求1.1使用条件工作温度：-20℃~+50℃相对湿度：≤95%(+40℃时)大气压力：70~106kPa1.2功能要求1.2.1光缆的固定与保护功能光缆引入楼道综合配线箱时，应有可靠的固定与保护装置固定后的光缆金属挡潮层、铠装层及加强芯应可靠连接至接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。1.2.2光缆纤芯的终接功能通过使用标准的熔接配线模块来实现光缆光纤与光缆光纤或尾纤的熔接，安装和维护等操作，同时使用标准熔接配线模块还能保证富余光纤光缆的储存空间。1.2.3箱体楼道综合配线箱采用厚度不少于1.2mm热浸镀锌钢板,颜色:灰白色或浅灰色也可根据用户需要，要求具有耐腐蚀、防锈，强度高,重量轻,外形美观。光电缆可上下进入箱体，方便使用。要求外形美观整洁，防尘效果好。要求门锁具有良好的防破坏功能.LOGO标识：在机柜正面应有电信LOGO的标识，标识的大样如下图所示、标识设置在箱体左上角、颜色大小比例均应符合中国电信集团公司指定要求；在机柜的门靠上合适位置配置挂牌（方便各使用单位对机柜编号进行标识），以及其它附件等。1.3基本结构：箱体为壁挂式或嵌入式，双开门，门上开通风百叶窗，并在百叶窗内侧装铝合金防尘网防止灰尘进入。1.4装配要求1.4.1所有紧固件联接应牢固可靠，紧固件表面处理应GB/T5267-1985标准中4.2条规定的2级要求。1.4.2经涂覆处理的金属结构件,其表面涂层附着力牢固不存在起皮,掉漆等缺陷。1.4.3箱体及内部金工件装配结束后,金属件不得有毛刺,结构件不扭曲，箱体表面平整光滑、颜色均匀，不存在花纹及机械划伤痕迹、箱体各部件不得有色差。1.4.4保护接地处应有明显的接地标志。1.5城市新建区域（FTTB）配套设备ONU箱体内部孔位及线缆布放区域均对称布置，方便设备灵活布置和楼道安装时进出线缆的布放，同时利于安装环境的选择。箱体孔位全部采用敲落孔，当需要使用时，敲出孔洞，安装护线圈，然后穿放线缆。原则上该箱体顶部小孔穿放电源线，底部小孔穿放光缆，顶部和底部大孔分别穿放用户五类线，当安装条件不具备箱体需采用靠墙顶或墙底安装时，光缆和电源线从一边（顶部或底部）的小孔同时进入箱体，用户五类线从一边（顶部或底部）的大孔同时进入箱体。箱体内中部增加了备用安装孔位，当箱体右边的孔位无法固定时，启用备用孔位安装固定箱体。安装箱体时，箱体背面需安装垫片，防止安装后膨胀螺栓固定不牢而导致脱落。其内部结构及布置如下所示：1)不带熔纤盘型箱体，其内部结构如下图所示。2)带熔纤盘型箱体，其内部结构如下图所示。终端箱分带熔纤盘和不带熔纤盘两种。不带熔纤盘箱体的尺寸为：700mm(高)*600mm（宽）*150mm（深）和700mm(高)*600mm（宽）*105mm（深），终端箱箱体采用1.2mm以上热浸镀锌钢板，氧黄喷塑处理。其中700mm(高)*600mm（宽）*150mm（深）可安装两台ONU，墙挂式安装；700mm(高)*600mm（宽）*105mm（深）可安装一台ONU，墙挂式或墙嵌式安装。带熔纤盘箱体尺寸为800mm(高)*600mm（宽）*150mm（深）和800mm(高)*600mm（宽）*105mm（深），终端箱箱体采用1.2mm以上热浸镀锌...
