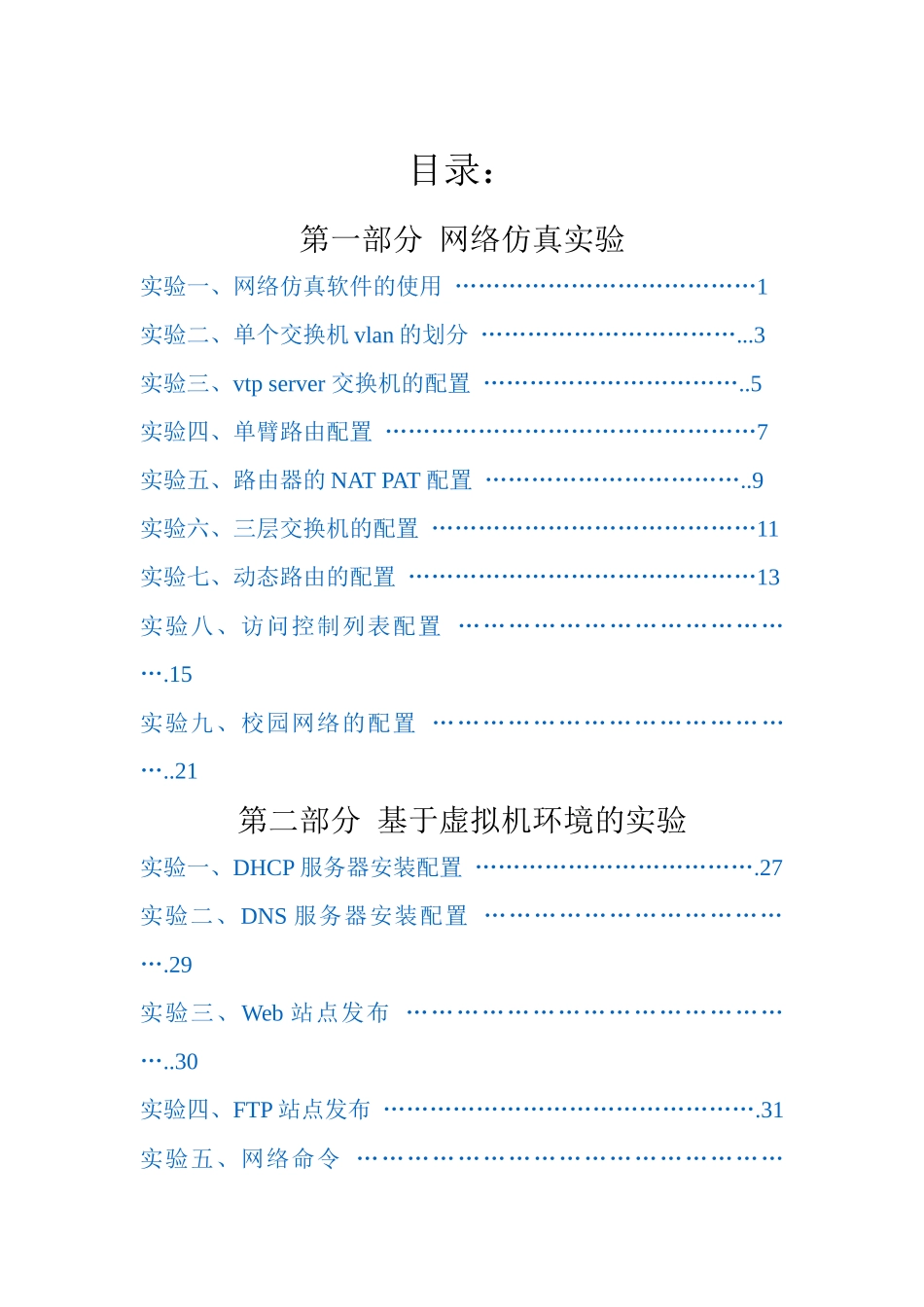

网络工程实习报告姓名何天从学号3110757101班级网络11-1班院系信息科学与工程学院指导老师吴名欢、邓昀、徐红起止日期2013.12.23~2014.1.17目录：第一部分网络仿真实验实验一、网络仿真软件的使用…………………………………1实验二、单个交换机vlan的划分……………………………...3实验三、vtpserver交换机的配置……………………………..5实验四、单臂路由配置…………………………………………7实验五、路由器的NATPAT配置……………………………..9实验六、三层交换机的配置……………………………………11实验七、动态路由的配置………………………………………13实验八、访问控制列表配置…………………………………….15实验九、校园网络的配置………………………………………..21第二部分基于虚拟机环境的实验实验一、DHCP服务器安装配置……………………………….27实验二、DNS服务器安装配置………………………………….29实验三、Web站点发布…………………………………………..30实验四、FTP站点发布………………………………………….31实验五、网络命令………………………………………………..34实验六、网络故障分析与排除………………………………….40实验七、日志查看和分析…….…………………………………42实验八、实现异种网络互连……………………………………44【实习总结】……………………………………………………46第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页第一部分网络仿真实验实验一：网络仿真软件的使用一、实验目的1.熟悉网络搭建模拟软件packettracer的安装2.熟悉软件packettracer的基本界面和使用3.实践一个基本的实例二、软件的安装下载好软件，安装非常简单，双击运行安装程序，一直点下一步，最后安装成功。桌面出现快捷方式然后运行本程序，出现下面的界面第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的。2，中间的白框是工作区域，你操作就是在这个框里面操作的。3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个。4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页这里面的线分为直连线，交叉线，级连线，DCE和DTE线等。5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。实验二单个交换机vlan的划分1.VLAN的原理VLAN(VirtualLan)是虚拟逻辑网络，交换机通过VLAN设置，可以划分为多个逻辑网络，从而隔离广播域。具有三层模块的交换机可以实现VLAN间的路由。2.实验需要的设备及ip地址为（1）一台交换机、四台pc机；（2）Pc0_vlan10——192.168.1.1Pc1_vlan20——192.168.1.2Pc2_vlan30——192.168.1.3pc0_vlan40——192.168.1.4第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页3.实验拓扑图4.附加交换机的配置命令：Switch#conftSwitch(config)#vlan2Switch(config-vlan)#nameVLAN_2Switch(config-vlan)#Switch(config-vlan)#vlan3Switch(config-vlan)#nameVLAN_3Switch(config-vlan)#exitSwitch(config)#intrangef0/1,f0/3Switch(config-if-range)#switchportaccessvlan2Switch(config-if-range)#exitSwitch(config)#intrangef0/2,f0/4Switch(config-if-range)#switchportaccessvlan3Switch(config-if-range)#exitSwitch#showvlan//查看vlan信息第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页5.遇到的问题（如何解决）及体会问题：1、在开始做这个实验时，其实发现自己理论与实践根本不是同步的。而且说，差距很大啊。连接好后，发现ping不通，刚开始，以为网关没设置的原因，后来才知道我ping192.138.1.3，而是ping192.168.1...
