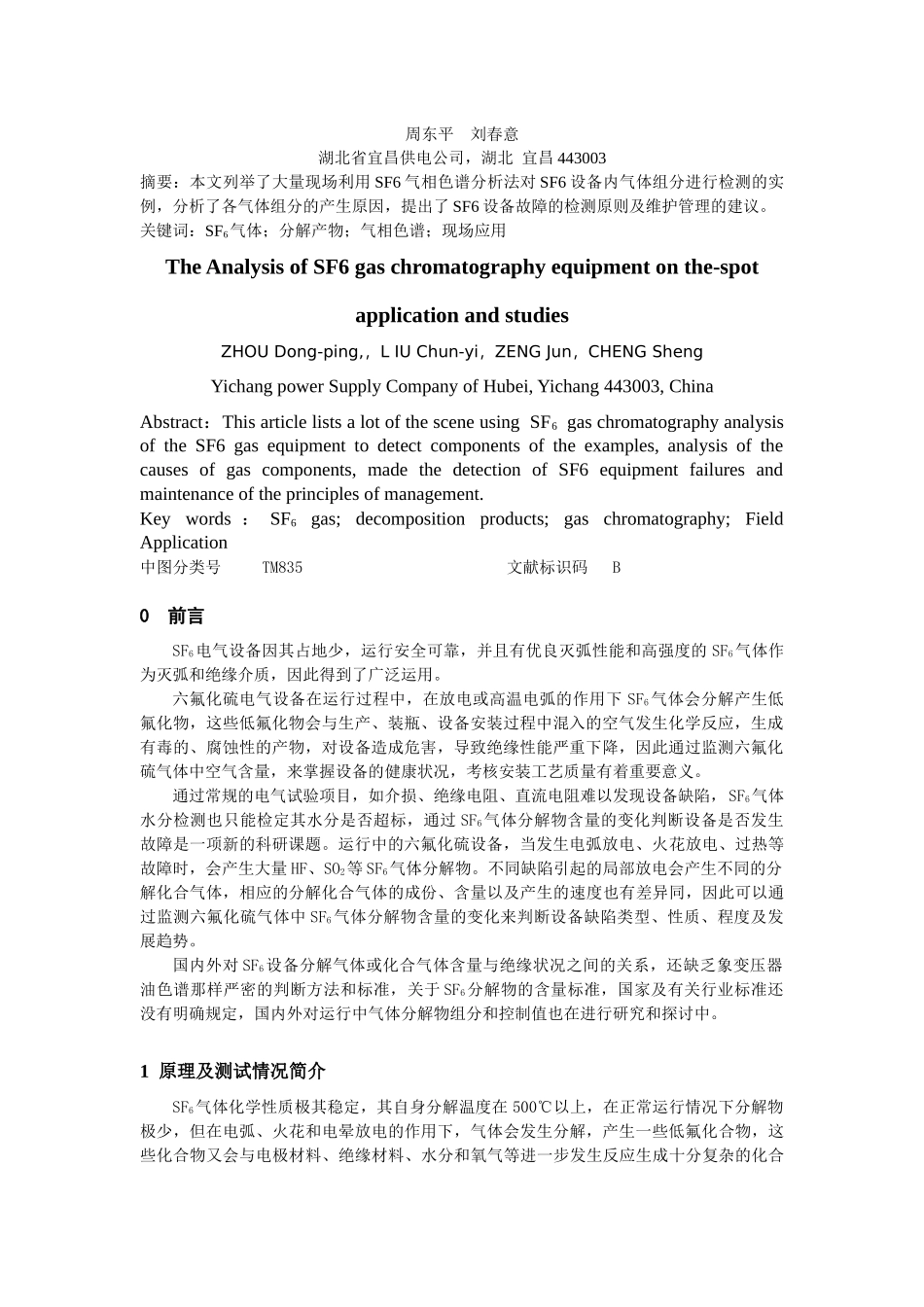

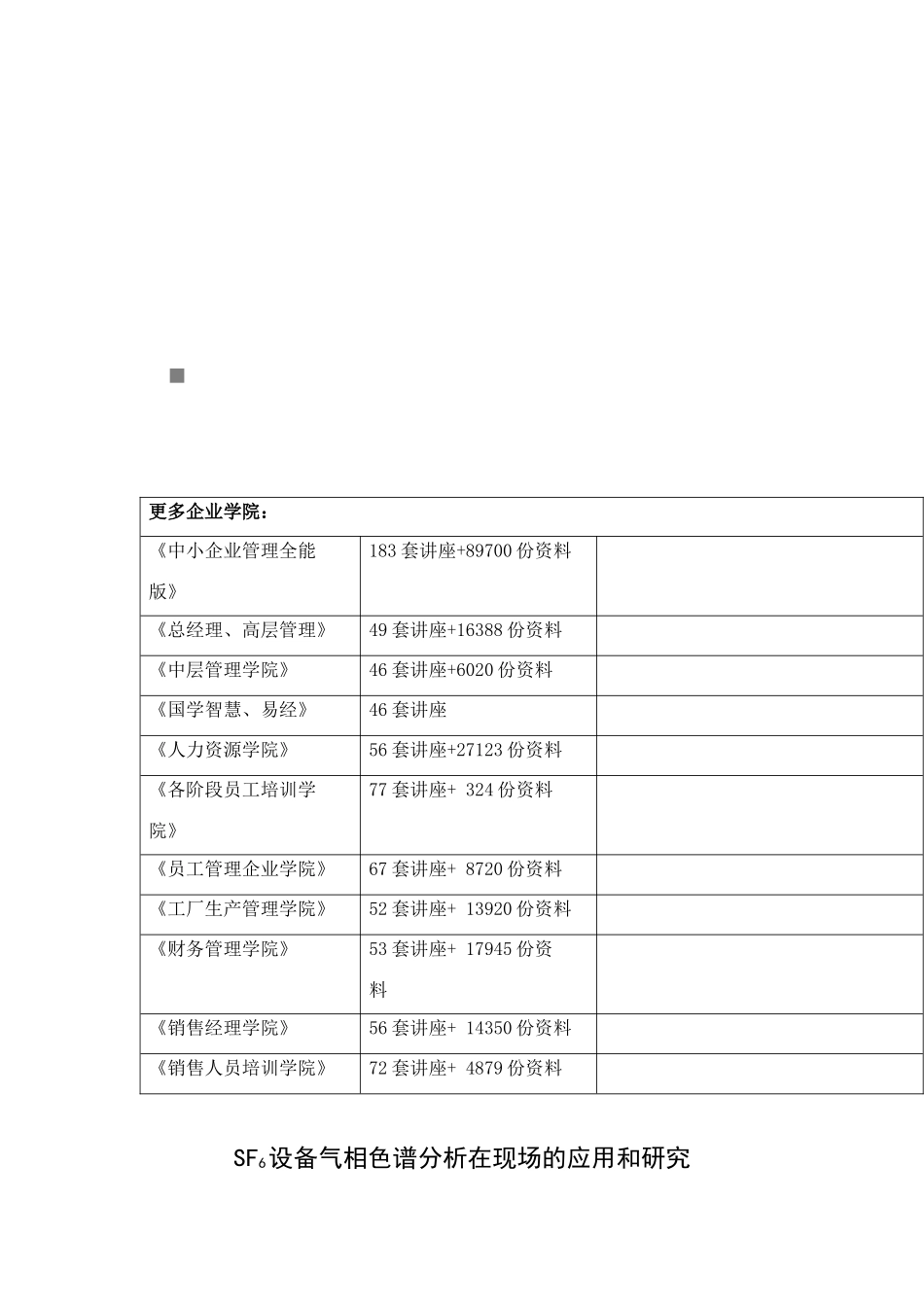

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料SF6设备气相色谱分析在现场的应用和研究周东平刘春意湖北省宜昌供电公司，湖北宜昌443003摘要：本文列举了大量现场利用SF6气相色谱分析法对SF6设备内气体组分进行检测的实例，分析了各气体组分的产生原因，提出了SF6设备故障的检测原则及维护管理的建议。关键词：SF6气体；分解产物；气相色谱；现场应用TheAnalysisofSF6gaschromatographyequipmentonthe-spotapplicationandstudiesZHOUDong-ping,，LIUChun-yi，ZENGJun，CHENGShengYichangpowerSupplyCompanyofHubei,Yichang443003,ChinaAbstract：ThisarticlelistsalotofthesceneusingSF6gaschromatographyanalysisoftheSF6gasequipmenttodetectcomponentsoftheexamples,analysisofthecausesofgascomponents,madethedetectionofSF6equipmentfailuresandmaintenanceoftheprinciplesofmanagement.Keywords：SF6gas;decompositionproducts;gaschromatography;FieldApplication中图分类号TM835文献标识码B0前言SF6电气设备因其占地少，运行安全可靠，并且有优良灭弧性能和高强度的SF6气体作为灭弧和绝缘介质，因此得到了广泛运用。六氟化硫电气设备在运行过程中，在放电或高温电弧的作用下SF6气体会分解产生低氟化物，这些低氟化物会与生产、装瓶、设备安装过程中混入的空气发生化学反应，生成有毒的、腐蚀性的产物，对设备造成危害，导致绝缘性能严重下降，因此通过监测六氟化硫气体中空气含量，来掌握设备的健康状况，考核安装工艺质量有着重要意义。通过常规的电气试验项目，如介损、绝缘电阻、直流电阻难以发现设备缺陷，SF6气体水分检测也只能检定其水分是否超标，通过SF6气体分解物含量的变化判断设备是否发生故障是一项新的科研课题。运行中的六氟化硫设备，当发生电弧放电、火花放电、过热等故障时，会产生大量HF、SO2等SF6气体分解物。不同缺陷引起的局部放电会产生不同的分解化合气体，相应的分解化合气体的成份、含量以及产生的速度也有差异同，因此可以通过监测六氟化硫气体中SF6气体分解物含量的变化来判断设备缺陷类型、性质、程度及发展趋势。国内外对SF6设备分解气体或化合气体含量与绝缘状况之间的关系，还缺乏象变压器油色谱那样严密的判断方法和标准，关于SF6分解物的含量标准，国家及有关行业标准还没有明确规定，国内外对运行中气体分解物组分和控制值也在进行研究和探讨中。1原理及测试情况简介SF6气体化学性质极其稳定，其自身分解温度在500℃以上，在正常运行情况下分解物极少，但在电弧、火花和电晕放电的作用下，气体会发生分解，产生一些低氟化合物，这些化合物又会与电极材料、绝缘材料、水分和氧气等进一步发生反应生成十分复杂的化合物。SF6气体在电弧中的分解和与氧、水的反应：SF6+O2→2SOF2（氟化亚硫酰）+8F2SF6+O2→2SOF4（四氟化硫酰）+4FSOF2+H2O→SO2+2HF（氢氟酸）SOF4+H2O→SO2F2（氟化硫酰）+2HF在2007年以前笔者按照国家标准、导则仅对SF6气体做水分检测，未进行SF6气体组分分析工作。SF6气体的气相色谱法是目前国内用于SF6气体组分的最常用方法，也是IEC60480-2004和GB/T18867-2002共同推荐的检测方法。应用SF6气体分解物进行电气设备故障的诊断的目的是为了早期检出内部缺陷，一般选择具有代表性的分解物作为诊断的主要依据，自2006年起笔者使用N3000型便携式SF6色谱仪开展了对SF6气体空气、CF4、CO、CO2、HF、SO2、SOF2、SO2F2等组分的气相色谱现场测试研究，积累了大量的现场测试数据,测试所采用的标准见表一：表1组分周期要求说明空气大修后大修后≤0.05%DL/T596-1996《电力设备预防性试验规程》必要时运行中≤0.2%CF4大修后...
