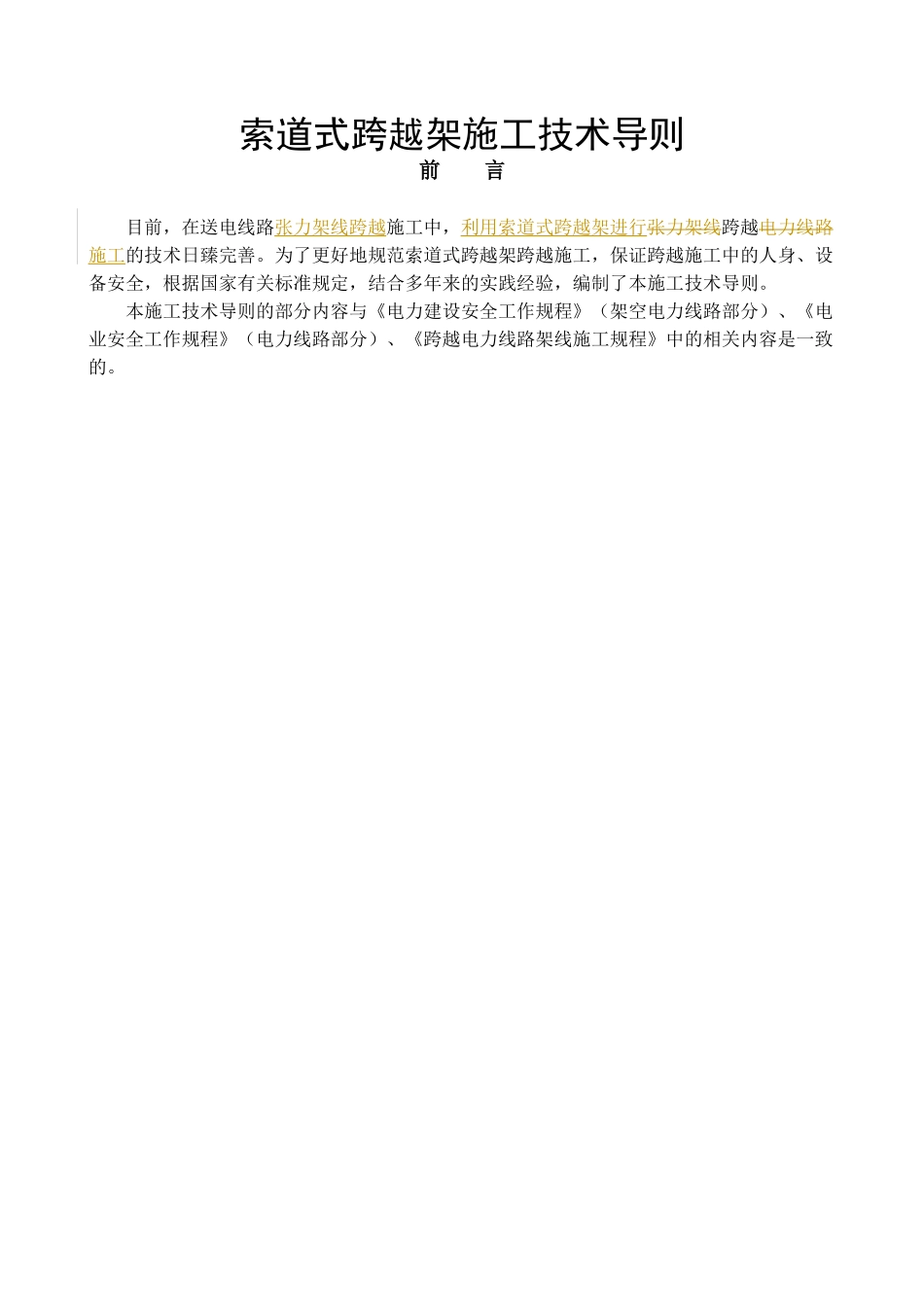

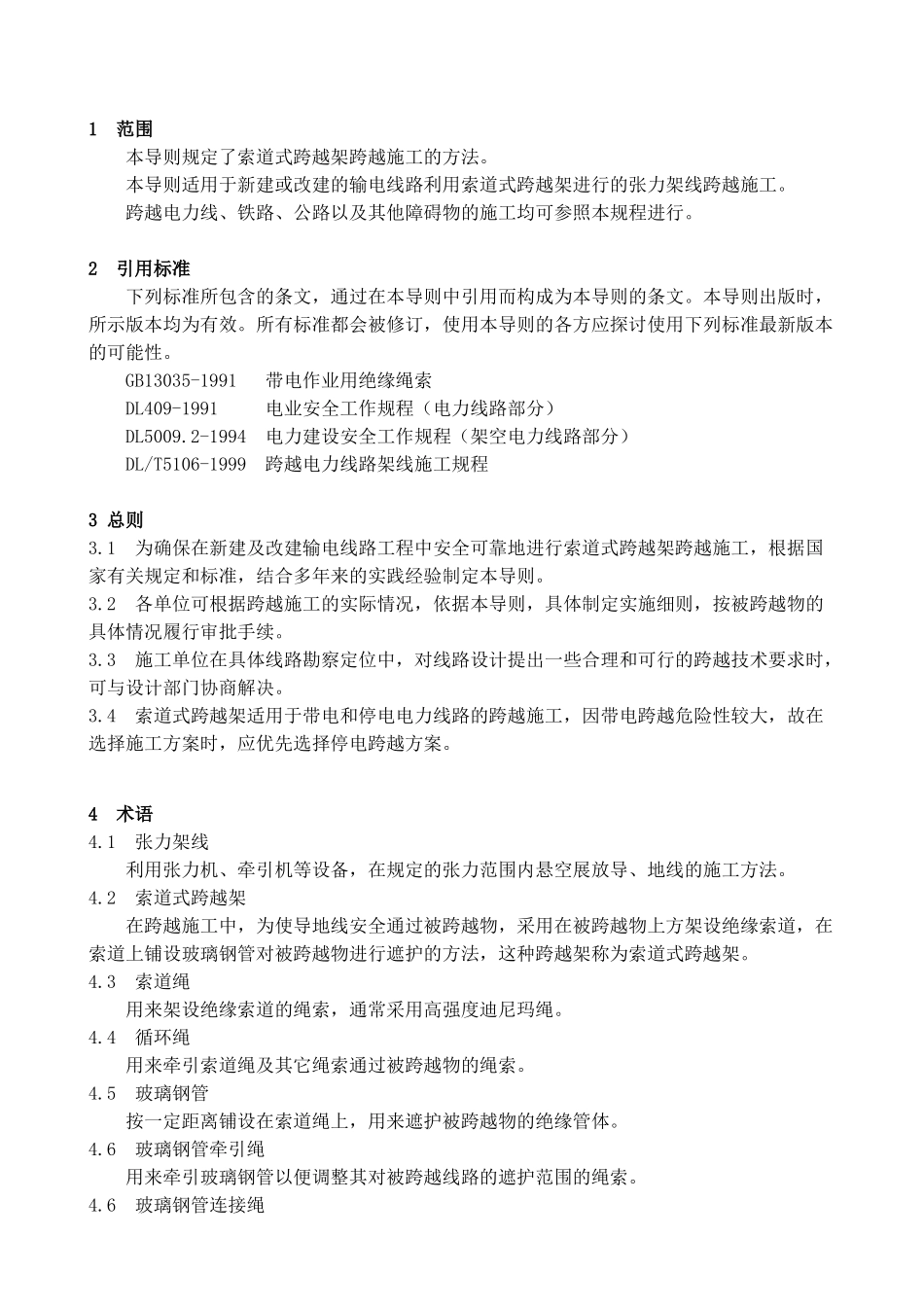

索道式跨越架施工技术导则前言目前，在送电线路张力架线跨越施工中，利用索道式跨越架进行张力架线跨越电力线路施工的技术日臻完善。为了更好地规范索道式跨越架跨越施工，保证跨越施工中的人身、设备安全，根据国家有关标准规定，结合多年来的实践经验，编制了本施工技术导则。本施工技术导则的部分内容与《电力建设安全工作规程》（架空电力线路部分）、《电业安全工作规程》（电力线路部分）、《跨越电力线路架线施工规程》中的相关内容是一致的。目录前言1范围2引用标准3总则4术语5应用索道式跨越架的基本规定6索道式跨越架跨越施工工艺要求6.1一般规定6.2索道式跨越架施工工艺要求7安全措施8主要设备、工器具管理8.1绝缘工器具及材料的管理8.2设备及工器具管理1范围本导则规定了索道式跨越架跨越施工的方法。本导则适用于新建或改建的输电线路利用索道式跨越架进行的张力架线跨越施工。跨越电力线、铁路、公路以及其他障碍物的施工均可参照本规程进行。2引用标准下列标准所包含的条文，通过在本导则中引用而构成为本导则的条文。本导则出版时，所示版本均为有效。所有标准都会被修订，使用本导则的各方应探讨使用下列标准最新版本的可能性。GB13035-1991带电作业用绝缘绳索DL409-1991电业安全工作规程（电力线路部分）DL5009.2-1994电力建设安全工作规程（架空电力线路部分）DL/T5106-1999跨越电力线路架线施工规程3总则3.1为确保在新建及改建输电线路工程中安全可靠地进行索道式跨越架跨越施工，根据国家有关规定和标准，结合多年来的实践经验制定本导则。3.2各单位可根据跨越施工的实际情况，依据本导则，具体制定实施细则，按被跨越物的具体情况履行审批手续。3.3施工单位在具体线路勘察定位中，对线路设计提出一些合理和可行的跨越技术要求时，可与设计部门协商解决。3.4索道式跨越架适用于带电和停电电力线路的跨越施工，因带电跨越危险性较大，故在选择施工方案时，应优先选择停电跨越方案。4术语4.1张力架线利用张力机、牵引机等设备，在规定的张力范围内悬空展放导、地线的施工方法。4.2索道式跨越架在跨越施工中，为使导地线安全通过被跨越物，采用在被跨越物上方架设绝缘索道，在索道上铺设玻璃钢管对被跨越物进行遮护的方法，这种跨越架称为索道式跨越架。4.3索道绳用来架设绝缘索道的绳索，通常采用高强度迪尼玛绳。4.4循环绳用来牵引索道绳及其它绳索通过被跨越物的绳索。4.5玻璃钢管按一定距离铺设在索道绳上，用来遮护被跨越物的绝缘管体。4.6玻璃钢管牵引绳用来牵引玻璃钢管以便调整其对被跨越线路的遮护范围的绳索。4.6玻璃钢管连接绳用于相邻两根玻璃钢管之间起连接作用的绳索。4.6玻璃钢管尾绳用于玻璃钢管尾端来控制其对被跨越线路的遮护范围的绳索。4.7一级引绳施工中用来越过被跨越电力线路的第一根绝缘绳索。5应用索道式跨越架的基本规定5.1索道式跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。索道式跨越架的施工方式分两种(见图),一种是利用在建线路跨越档两端的杆塔作为索道的支撑，在两跨越塔之间架设绝缘索道（图5.1）,另一种是利用近跨越点的跨越塔及根据综合条件定位的抱杆架设绝缘索道（图5.2）。索道式跨越架结构示意图图5.1索道式跨越架结构示意图图5.25.2索道式跨越架的架设必须牢固可靠，应适当加固并应用绝缘材料封顶，玻璃钢管铺设位置正确有效。5.3索道式跨越架封顶的玻璃钢管要有足够的强度。5.4索道式跨越架应按DL5009.2-1994中的有关规定保持对跨越物的安全距离，即保持对被跨越物的安全距离。封顶玻璃钢管安装后其与被跨越带电线路地线的最小垂直距离应符合表5.1的规定：表5.1索道式跨越架与带电体的最小安全距离（m）跨越架部位被跨越电力线电压（kv）≤103566-110154-220330500索道式跨越架与导线水平距离1.51.52.02.55.06.0无地线时，跨越架与带电体的垂直距离1.51.52.02.54.05.0有地线时，跨越架与地线的垂直距离0.50.51.01.52.63.65.5索道式跨越架经验收合格后方可使用5.6强风、暴雨过后应对跨越索道、封顶玻璃钢管等跨越设施进行检查，必要时进行调整并确认合格后方可使用。5.7搭设和拆除...
