汽轮发电机基座—第一分册底板施工作业指导书VIP免费

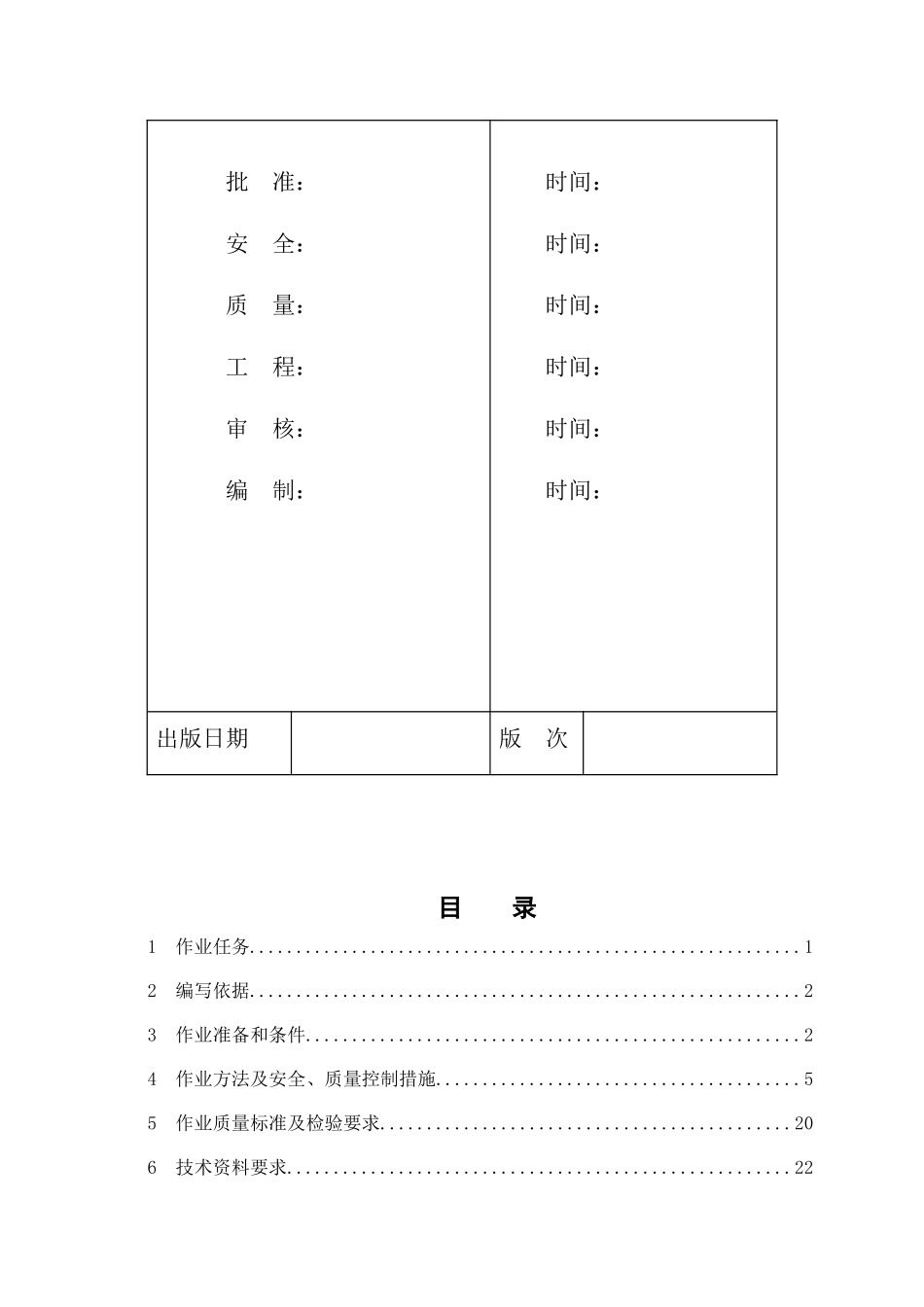

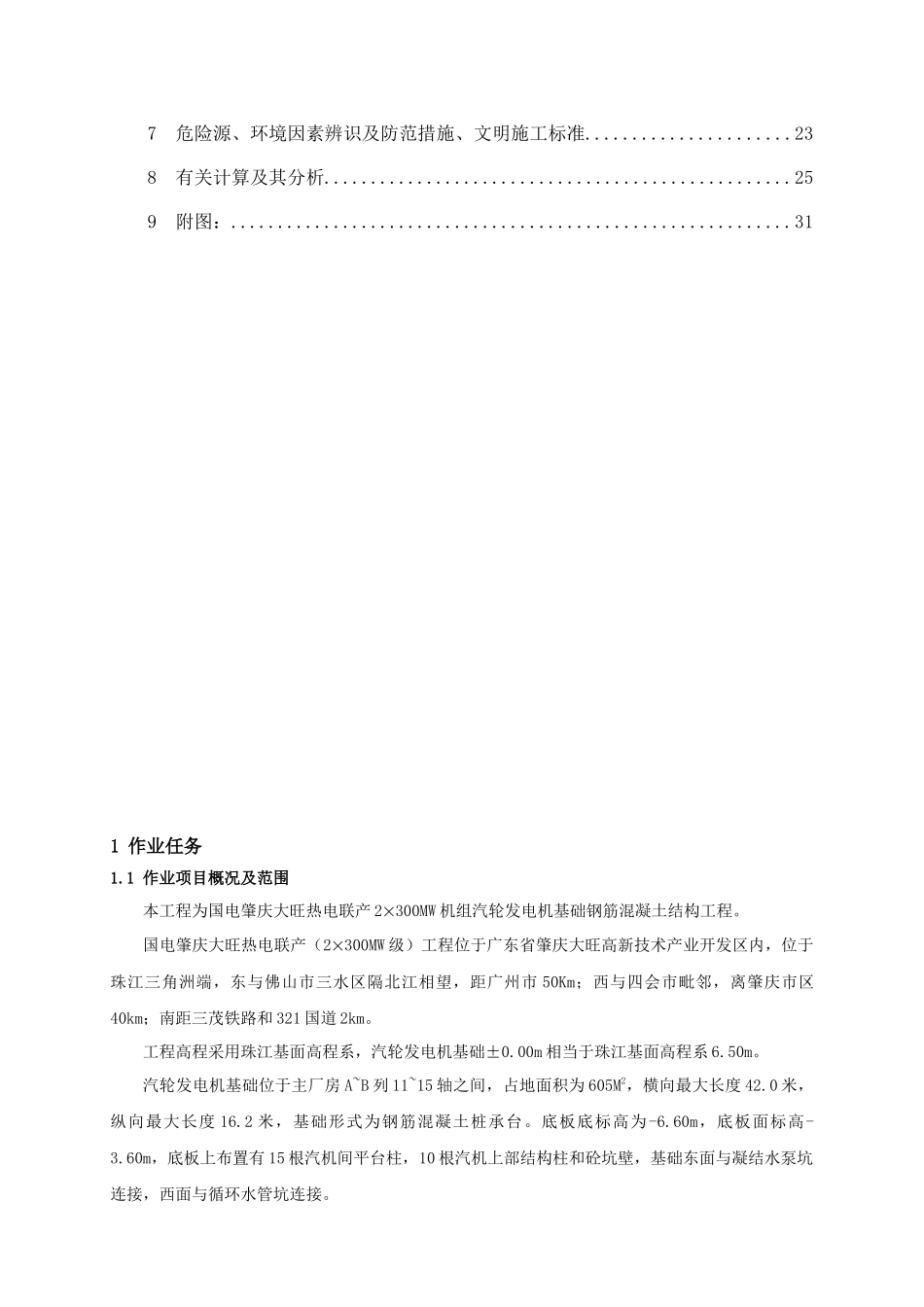

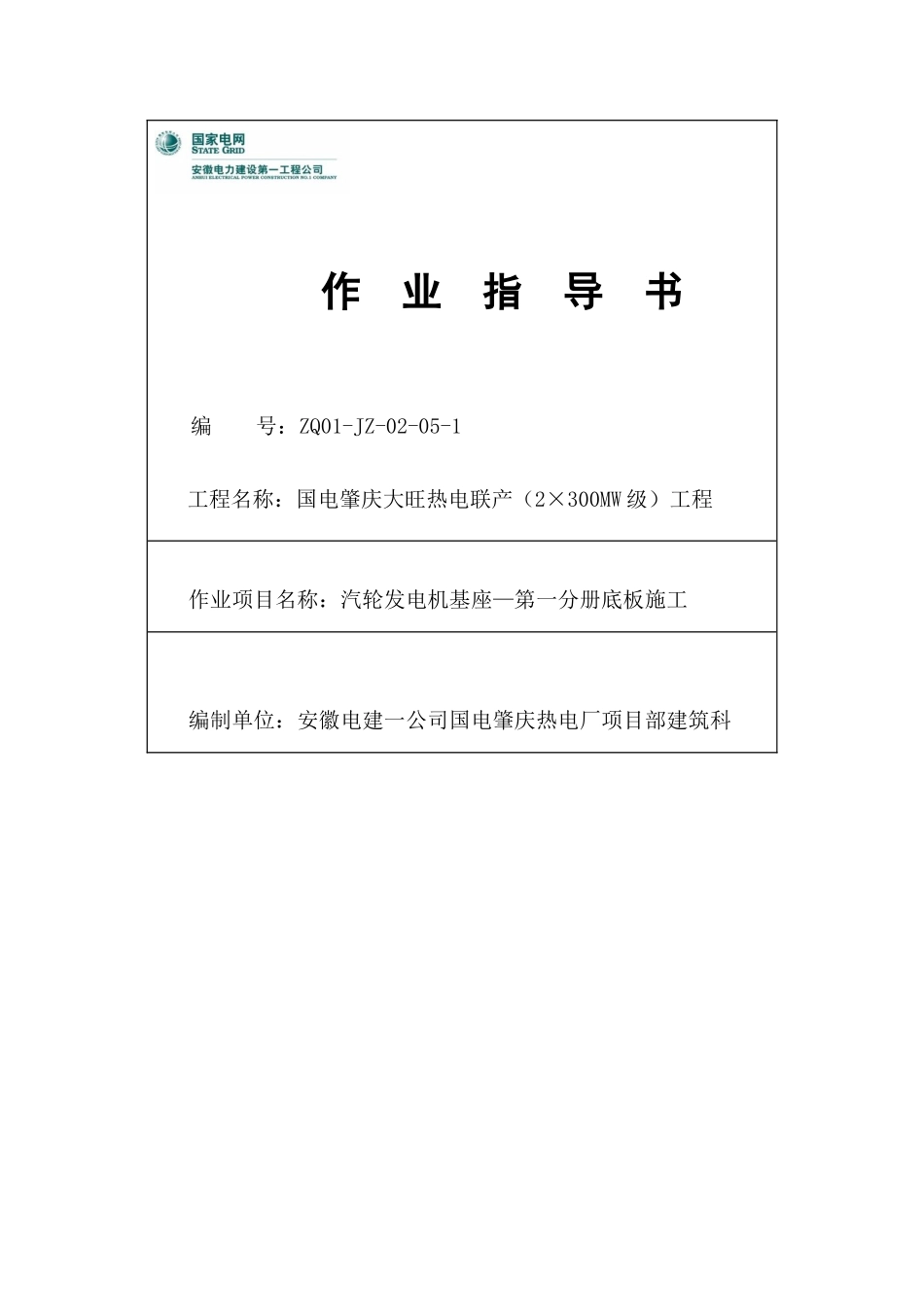

作业指导书编号：ZQ01-JZ-02-05-1工程名称：国电肇庆大旺热电联产（2×300MW级）工程作业项目名称：汽轮发电机基座—第一分册底板施工编制单位：安徽电建一公司国电肇庆热电厂项目部建筑科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次目录1作业任务...........................................................12编写依据...........................................................23作业准备和条件.....................................................24作业方法及安全、质量控制措施.......................................55作业质量标准及检验要求............................................206技术资料要求......................................................227危险源、环境因素辨识及防范措施、文明施工标准......................238有关计算及其分析..................................................259附图：............................................................311作业任务1.1作业项目概况及范围本工程为国电肇庆大旺热电联产2300MW机组汽轮发电机基础钢筋混凝土结构工程。国电肇庆大旺热电联产（2300MW级）工程位于广东省肇庆大旺高新技术产业开发区内，位于珠江三角洲端，东与佛山市三水区隔北江相望，距广州市50Km；西与四会市毗邻，离肇庆市区40km；南距三茂铁路和321国道2km。工程高程采用珠江基面高程系，汽轮发电机基础±0.00m相当于珠江基面高程系6.50m。汽轮发电机基础位于主厂房A~B列11~15轴之间，占地面积为605M2，横向最大长度42.0米，纵向最大长度16.2米，基础形式为钢筋混凝土桩承台。底板底标高为-6.60m，底板面标高-3.60m，底板上布置有15根汽机间平台柱，10根汽机上部结构柱和砼坑壁，基础东面与凝结水泵坑连接，西面与循环水管坑连接。垫层采用C20混凝土，基座底板、柱、支墩采用C40混凝土。钢筋采用一级钢筋（HPB235）、二级钢筋（HRB335）、三级钢筋（HRB400），水泥采用普通硅酸盐水泥或矿渣硅酸盐水泥，水灰比不大于0.45，水泥用量不得少于350kg/m3。地面以下坑壁外表面防腐同锅炉基础表面涂GF-JGH-3氯磺化聚乙烯防腐底漆两遍，GF-JGH-4氯磺化聚乙烯防腐面漆两遍。1.2主要工程量汽轮发电机基础工程量统计表部位名称砼量（m3）模板量（m2）钢筋（t）垫层C206412165基础底板C401873350小计：19373621.3工期要求序号分项工程名称开工日期结束日期备注1土方开挖11年5月17日11年5月18日视打桩完成时间2截桩11年5月18日11年5月19日3垫层施工11年5月19日11年5月21日4基础钢筋施工11年5月22日11年6月2日5基础模板施工11年5月30日11年6月7日6基础混凝土施工11年6月8日11年6月10日2编写依据1）汽轮发电机基础施工图F3019S-T0318-01~02*F1121S-T0318-01~022）建筑施工手册（第四版）；3）工程建设标准强制条文（房屋建筑部分2009年版）；4）工程建设标准强制性条文（电力工程部分2006版）5）《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101；6）国电肇庆大旺热电（2×300MW级）工程B标段施工组织设计；7）有效的图纸会审纪要、设计变更单、工程联系单；8）《钢筋焊接及验收规程》（JGJ18-2003）9）《施工测量工艺标准》Q/AEPC.J02JZ-2-200910）电力建设安全工作规程（第1部分：火力发电厂）DL5009.1-200211）《电力建设施工质量验收及评定规程》第1部分土建工程DL/T5210.1-200512）《建筑施工模板安全技术规范》JGJ162-200813）《混凝土结构工程施工质量及验收规范》GB50204-200214）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-200115）《钢筋机械连接通用技术规程》JGJ107-200316）《钢筋制作施工工艺标准》Q/AEPC.J02JZ-44-200917）《钢筋焊接施工工艺标准》Q/AEPC.J02JZ-45-200918）《钢筋机械连接施工工艺标准》Q/AEPC.J02JZ-46-200919）《钢筋绑扎与安装施工工艺标准》Q/AEPC.J02JZ-47-200920）《大体积混凝土施工工艺标准》Q/AEPC.J02JZ-55-200921）《混凝土养护施工工艺标准》Q/AEPC.J02JZ-56-20093作业准备和条件3.1技术准备3.1.1图纸已经进行细...
