洞松太阳能提灌站项目实施方案VIP免费

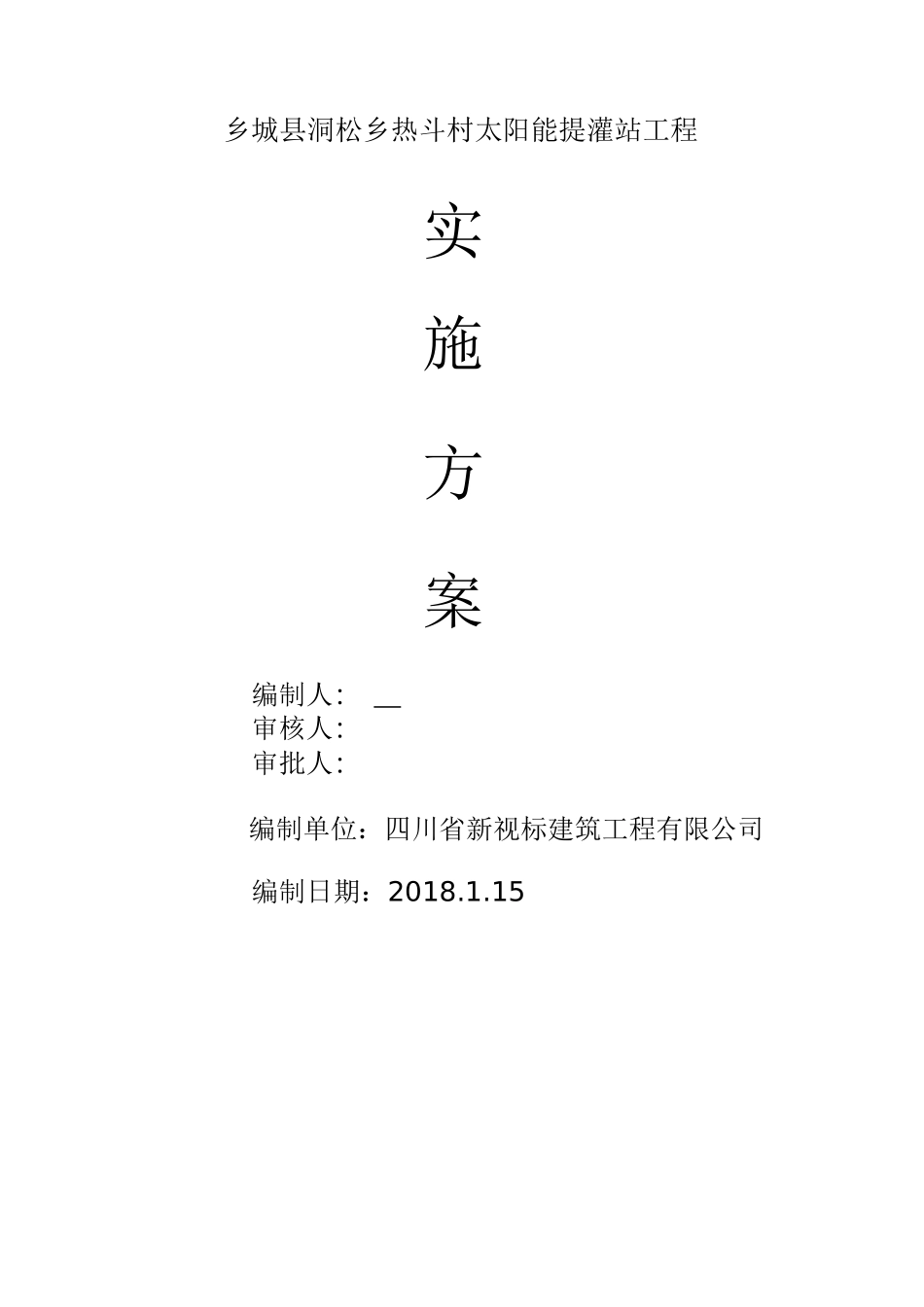

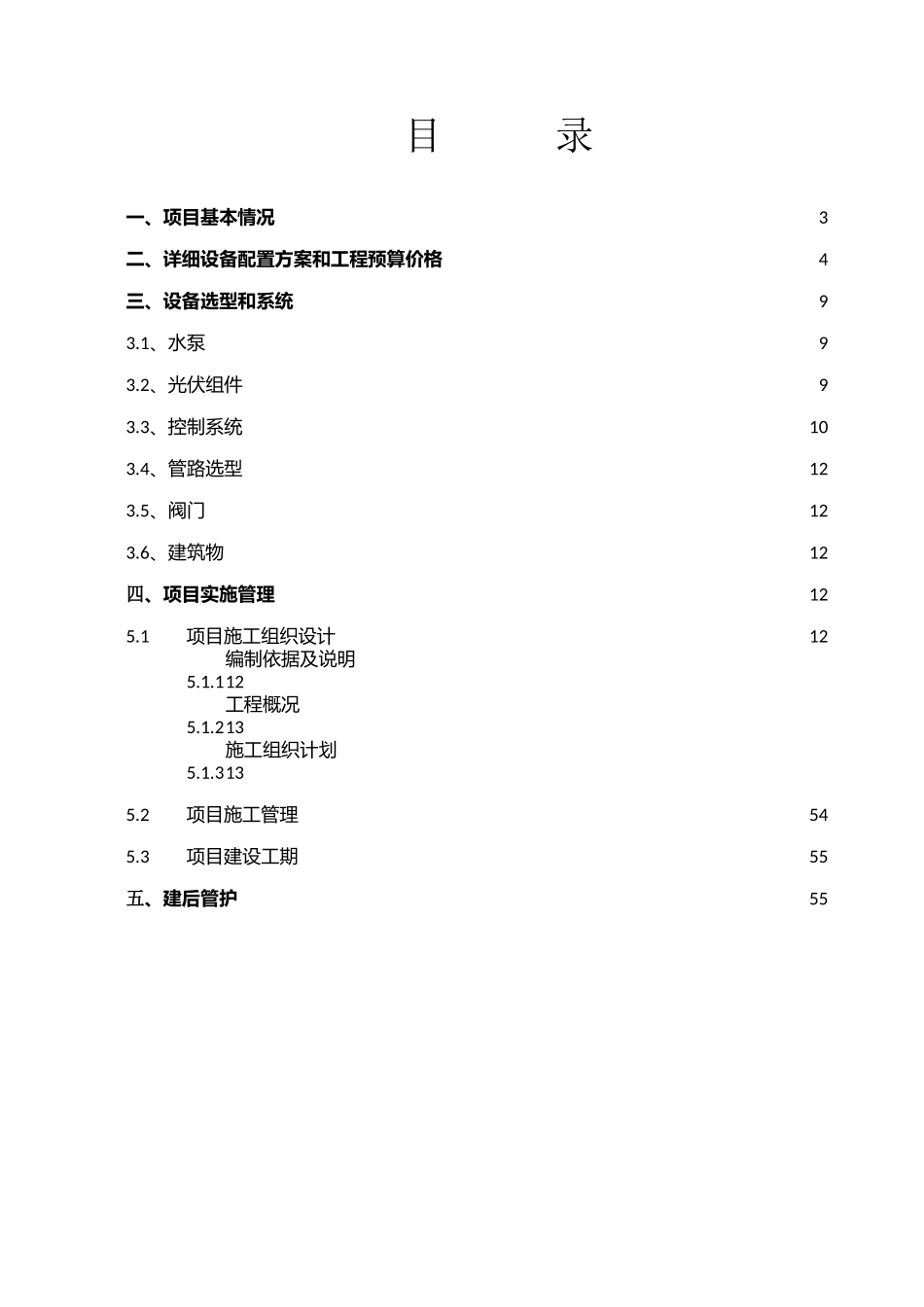

乡城县洞松乡热斗村太阳能提灌站工程实施方案编制人：审核人：审批人：编制单位：四川省新视标建筑工程有限公司编制日期：2018.1.15目录一、项目基本情况3二、详细设备配置方案和工程预算价格4三、设备选型和系统93.1、水泵93.2、光伏组件93.3、控制系统103.4、管路选型123.5、阀门123.6、建筑物12四、项目实施管理125.1项目施工组织设计125.1.1编制依据及说明125.1.2工程概况135.1.3施工组织计划135.2项目施工管理545.3项目建设工期55五、建后管护55一、项目基本情况序号内容描述1项目地址乡城县洞松乡热斗村2交通情况交通情况比较好。3用水情况解决热斗村400亩耕地灌溉用水问题。4水源情况水源为当地硕曲河，水质较好，水量充足。5已有设施高位水池6施工内容本项目将建设输水主管管线长786m，管材采用DN180(1.6MPa)的PE管652m、φ159钢管（δ=5.5mm）134m。泵房建筑面积为18.7m2，砖混结构；取水工程1个。同时购置光伏发电系统1套。图1、水源情况本项目意在解决覆盖区域400亩耕地灌溉问题，水源是山附近的硕曲河，但存在扬程很高，有156m，提水的成本较高，采用常规电网提水是建得起泵站，但用不起水。最经济的方案是采用光伏提水。乡城县太阳能资源在四川省算中上，不是最好，但在最需要用水的季节恰恰是日照最好的季节，既有充足的水源，需要用水时阳光的保障比较好，为项目的实施奠定很好的资源基础。该项目的最大技术难点在于较高的扬程，管道的安全性及如何避免出现水锤效应是项目必须很好解决，该项目如果能执行将是该地区目前规模最大的光伏水泵项目。二、详细设备配置方案和工程预算价格项目经过多伦深入设计与研究，最终得出如下最佳技术方案。总体：项目配置30kW的3台光伏容积泵，日抽水能达到180立方米以上，满足当地的要求。配143KW的光伏组件。配30kW和5.5KW的太阳能提灌站专用逆变控制系统。详细设备配置方案如下表所示。乡城县洞松乡热斗村太阳能提灌站工程量清单工程名称：编号工程项目及名称单位工程量单价（元）合价（元）一第一部分建筑部分1泵房1.1场地平整m²18.71.2土方开挖m³29.371.3土方回填m³20.91.4MU10实心砖m³14.961.5C15F100砼垫层m³2.341.6C20F100砼基础m²3.831.7C25F100设备基础m³0.671.8C25F100砼柱、板、梁等m³6.241.9C15F100砼明沟m³1.241.10钢筋制作t0.7111.11PM钢板门900mmX1200mm套11.12PC单层平开窗1200mmX1200mm套11.13散水m²10.021.14屋面m²14.761.15混合砂浆天棚m²14.761.16涂料天棚面m²14.761.17外墙面无机涂料饰面m²70.021.18水泥砂浆喷涂内墙面m²54.921.19M10水泥砂浆地面m²14.761.20女儿墙顶m²10.21.21预埋铁件t0.1561.22模板制安m²60.361.23综合脚手架m²18.72进水池2.1土方开挖m³452.2石方开挖m³102.3土方回填m³102.4C25F100砼m³5.282.5C25F100砼预制盖板m³1.122.6C15F100砼m³1.62.7钢筋制安t0.42.83.0-8.0cm块石回填m³102.90.5-2cm石子m³4.42.10中粗砂厚20cmm³1.52.11模板制安m²52.63输水管道3.1土方开挖m³621.983.2石方开挖m³176.693.3土石方夯填m³553.33.5细土回填m³214.733.6C20F100填墩m³93.7C20F100砼支墩m³0.693.8模板制安m²18.744光伏电站4.1土方开挖m³2817.54.2石方开挖m³737.84.3土方回填m³3106.64.4C15砼地坪m³295.44.5C20砼m³3504.6模板制安m²449.35机电设备及安装工程5.1光伏容积泵30KW-185m-28.3m3/h套35.2进水过滤罐Φ527X700台35.3前置碟片过滤器DN160套35.4进水分水管DN160套35.5出水汇水管DN160，定制，4Mpa套35.6安全阀DN25，配套球阀，泄压管，4.0MPa套35.7稳压稳流器10-20升定制，配套球阀，4.0MPa套15.8闸阀Z41W-64T,DN160只35.9供水潜水泵IC-68，5.5KW台15.10缓闭止回阀JD745X-40，DN160只15.11放空阀DN40，4.0MPa只15.12金属伸缩节VSFJA-40，DN160只35.13光伏提灌站控制系统柜体800*500*200台15.14太阳能提灌站专用逆变控制系统30KW套35.15太阳能提灌站专用逆变控制系统5.5KW套15.16市转换开关及启动系统套15.17可视化界面、软件编制及调试套15.18PLC、程序编制及调试项15.19低压电器（开关、仪表）套15.20远传液位控制器套1545.21太阳能电池组件DC30V,265W(4...
