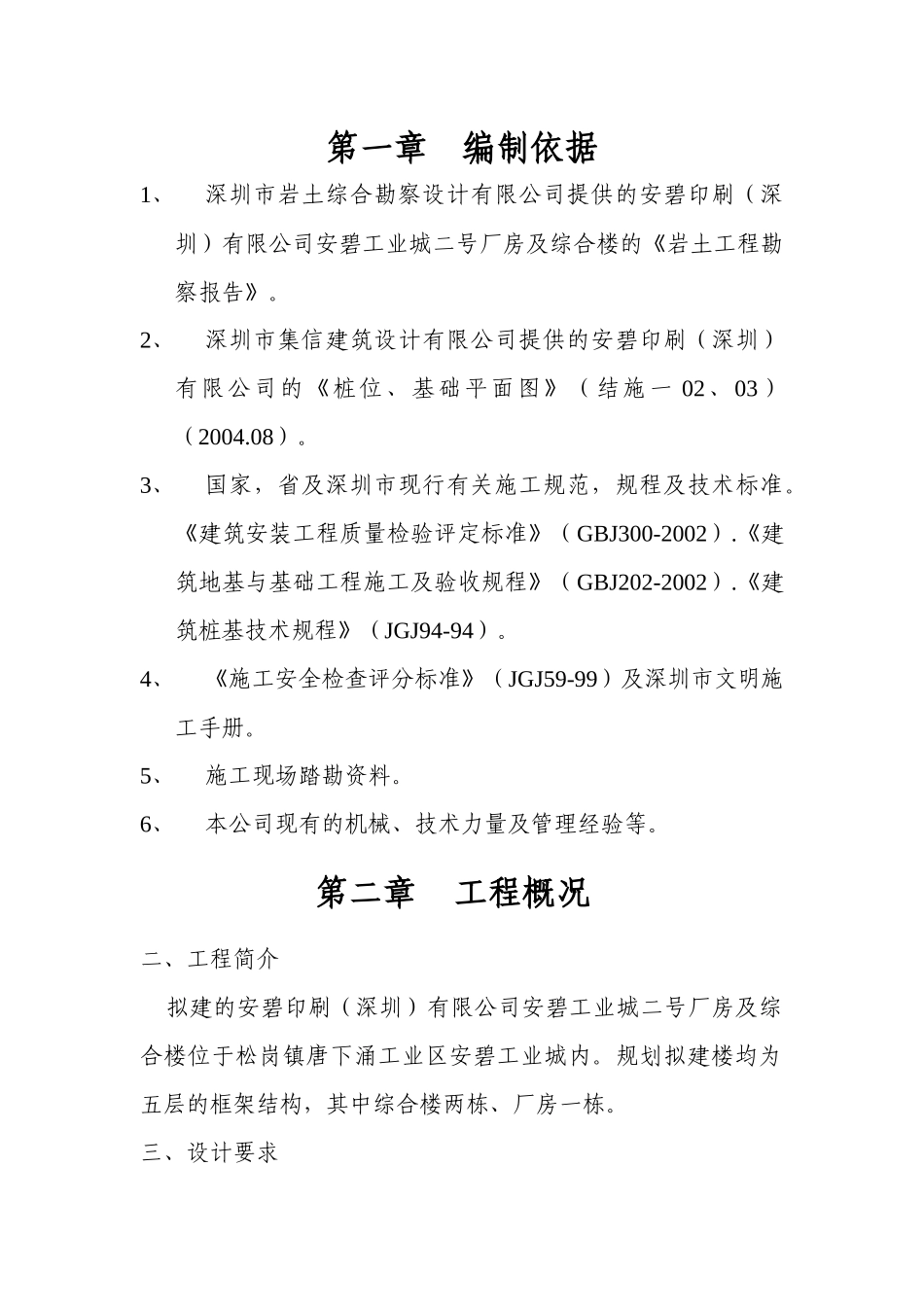

第一章编制依据1、深圳市岩土综合勘察设计有限公司提供的安碧印刷（深圳）有限公司安碧工业城二号厂房及综合楼的《岩土工程勘察报告》。2、深圳市集信建筑设计有限公司提供的安碧印刷（深圳）有限公司的《桩位、基础平面图》（结施一02、03）（2004.08）。3、国家，省及深圳市现行有关施工规范，规程及技术标准。《建筑安装工程质量检验评定标准》（GBJ300-2002）.《建筑地基与基础工程施工及验收规程》（GBJ202-2002）.《建筑桩基技术规程》（JGJ94-94）。4、《施工安全检查评分标准》（JGJ59-99）及深圳市文明施工手册。5、施工现场踏勘资料。6、本公司现有的机械、技术力量及管理经验等。第二章工程概况二、工程简介拟建的安碧印刷（深圳）有限公司安碧工业城二号厂房及综合楼位于松岗镇唐下涌工业区安碧工业城内。规划拟建楼均为五层的框架结构，其中综合楼两栋、厂房一栋。三、设计要求1、桩采用PHC（A）型预应力砼管桩，采取静压法及锤击法施工。两栋综合楼桩位共88×2=176根，采用外径400mm、壁厚95mm管桩，参考桩长22~30m，单桩承载力特征值900KN，施压压力2300KN；一栋厂房桩位共273根，采用外径500mm、壁厚125mm管桩，单桩参考桩长24~29m，单桩承载力特征值1550KN，施压压力3950KN。2、根据《岩土工程勘察报告》揭露两栋综合楼区域地基土层存在砾砂层厚度校大的地段，部分压桩机压不到的周边桩，采用边桩机施工无法穿透该层，固两栋综合楼周边桩共104根，改用紫油锤打桩机施打。并记录好最后1米锤击数，最后三阵（每阵10锤）时的贯入度。3、根据单桩承载力持力层情况现场搭配桩，采用焊接连接，端部满焊。自然冷却时间不宜小于8min。4、桩端持力层为强风化花岗岩层，桩端入岩深度不少于1米。5、施工前应先进行试打桩，由质检、监理、设计、施工、建设单位共同参加。6、桩尖采用封底十字刀刃型桩尖。7、允许偏差：桩垂直度允许偏差1/100。单排或双排桩条形桩基沿垂直轴线方向的偏差为100mm。沿平行轴线方向的偏差为150mm。承台桩数为1-3根时的偏差为100mm，4-16根时周边桩偏差为100mm，中间桩偏差为d/3或150mm，取两者中较大值。8、其它按国家现行有关规范和条例执行。四、现场状况施工现场应进行场地平整，施工用电、用水及临时道路均由甲方实现三通，稍作处理后基本具备开工条件。第三章工程地质条件拟建场地原始地貌属冲洪积洼地类型。场地现经人工推填土后，地面较平坦。场地附近建有一号三层厂房及二号五层宿舍楼。根据钻探揭露，全场地均为人工填土及耕土所覆盖，其下为冲洪积层（岩性有含有机质粘土、粉质粘土、粗砂及砾砂）；残积层粘性土；下伏基岩为燕山期花岗岩。各岩、土层特征分述如下：1、人工填土（Qml、层序号①）：褐黄色，主要由花岗岩风化土及碎裂块堆填组成，局部含少量砼块，欠固结，结构松散。标贯试验14次，校正后N值介于3-9击，平均3.0击。场地内各孔均有分布，厚度介于1.80-4.80米，平均3.51米。层顶高程介于3.80-4.29米，平均4.02米。2、耕土（Qpd、层序号②）：浅黄色，灰色，由粉质粘土组成，含少量植物根须及少量细砂，稍湿，疏松。标贯试验2次，校正后N值介于6-10击，平均8.0击。场地内ZK1-10、12等11孔有分布，厚度介于0.25-1.00米，平均0.50米。层顶高程介于–0.61-2.20米，平均0.26米。3、含有机质粘土（Qn1-p1、层序号③）：灰黑色，含有机质及少量朽木，局部含少量粗砂或细砂，土质粘腻，具自味，湿，软塑。标贯试验11次，校正后N值介于3-6击，平均4.3击。采取原状土样2件，土工试验物理力学性质主要指标平均值为：w=37.5%；c=1.063；I=2.06；a1-2=0.70Mpa-1；ES=3.29Mpa；Qm=5%。场地内ZK1、5、9、11-17等10孔有分布，厚度介于1.05-6.90实，平均2.54米。层顶高程介于0.48-1.70米，平均0.72米。4、粉质粘土（Qn1-p1、层序号④）：棕红色，含5%铁质及砂质结核和20-25%的粗砂，分布不均，土质粘韧，湿，可塑为主，局部可塑偏硬。标贯试验25次，校正后N值介于4-14击，平均7.8击。采取原状土样7件，土工试验物理力学性质主要指标平均值为：w=23.2%；E=0.629；IL=0.20；a1-2=0.25Mpa-1；ES=6.83Mpa。场地内除ZK15孔缺失外，其余各孔均有分...
