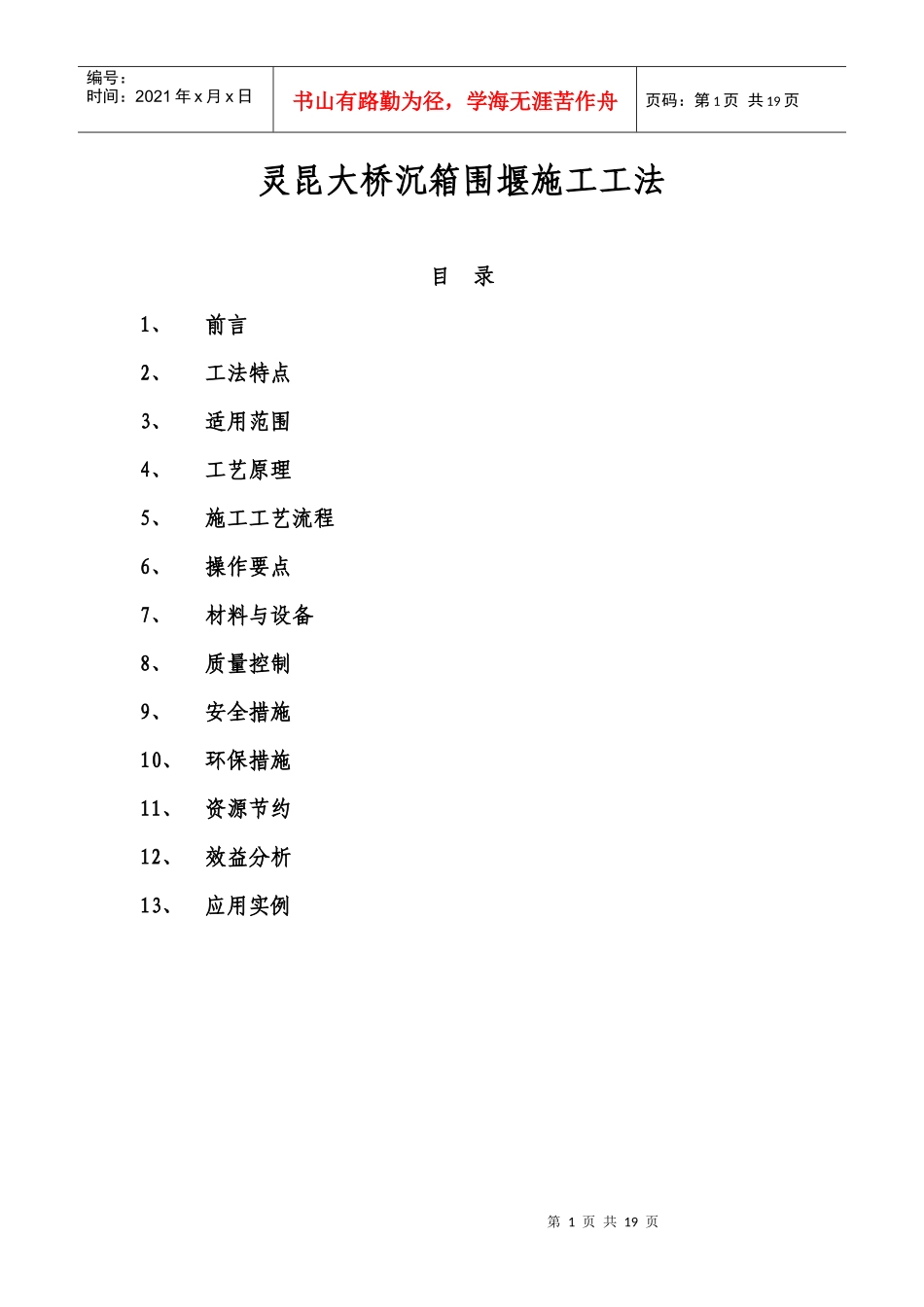

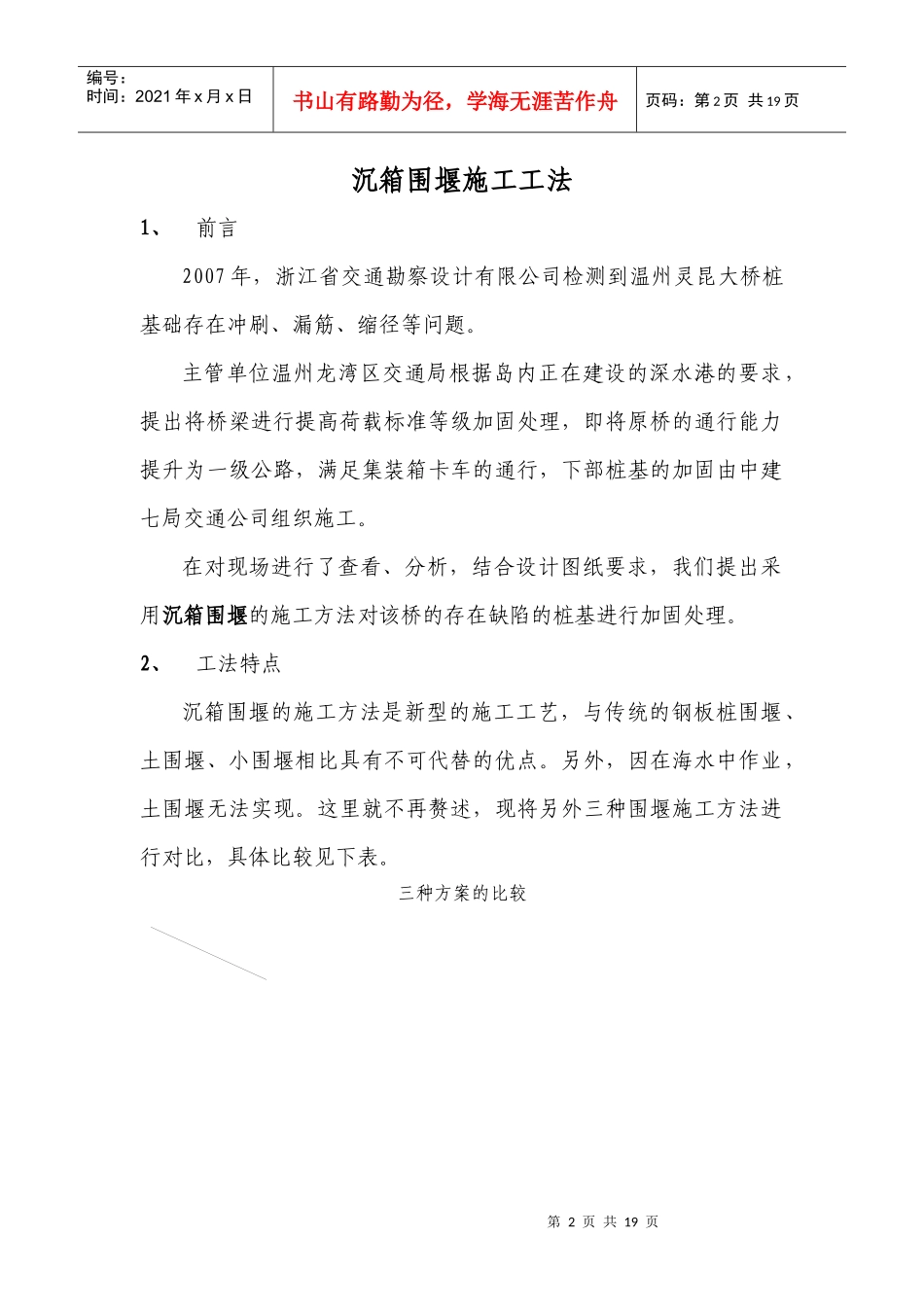

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页灵昆大桥沉箱围堰施工工法目录1、前言2、工法特点3、适用范围4、工艺原理5、施工工艺流程6、操作要点7、材料与设备8、质量控制9、安全措施10、环保措施11、资源节约12、效益分析13、应用实例第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页沉箱围堰施工工法1、前言2007年，浙江省交通勘察设计有限公司检测到温州灵昆大桥桩基础存在冲刷、漏筋、缩径等问题。主管单位温州龙湾区交通局根据岛内正在建设的深水港的要求，提出将桥梁进行提高荷载标准等级加固处理，即将原桥的通行能力提升为一级公路，满足集装箱卡车的通行，下部桩基的加固由中建七局交通公司组织施工。在对现场进行了查看、分析，结合设计图纸要求，我们提出采用沉箱围堰的施工方法对该桥的存在缺陷的桩基进行加固处理。2、工法特点沉箱围堰的施工方法是新型的施工工艺，与传统的钢板桩围堰、土围堰、小围堰相比具有不可代替的优点。另外，因在海水中作业，土围堰无法实现。这里就不再赘述，现将另外三种围堰施工方法进行对比，具体比较见下表。三种方案的比较第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页通过以上比较，我们发现沉箱围堰不仅可以一次彻底解决所有桩基存在的问题，而且所用材料成本相对低，需要的施工工期最短，且安全有保障，我们选择了使用沉箱围堰作为施工处理措施。3、沉箱围堰施工方法适用范围沉箱围堰施工方法主要适用于深水基础施工，处理深度10m以内，开挖深度1.5m，实行深水处干处作业，沉箱围堰还可以作为钻机等设备的工作平台在水面平移进行水上作业。地质情况可以为粘土、砂土等III类土以下情况，便于下插板插入土中。4、工艺原理本施工方法是钢结构结合基坑处理的方法设计施工，沉箱是采用钢结构，自重138吨，几个箱体空腹时的浮力达到360吨，沉箱浮起后，利用动力拖船（80T）在平潮时将沉箱拖到指定地点注水下方案比较类型沉箱围堰方案钢板桩围堰方案小围堰方案（设计）技术优点可以一次性彻底解决所有桩基存在的问题可以一次性彻底解决所有桩基存在的问题无法彻底解决所有桩基存在的问题设备投入共需投入3套大沉箱、2套小沉箱共需投入4套钢板桩大围堰、2套钢板桩小围堰共需投入18套小围堰施工成本用钢514吨，623万用钢量643吨，679万用钢量少，190万施工工期150天162天200天安全问题有保障有保障无保障第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页沉。落潮过程中，自重不变沉箱浮力减小，自重加大的情况下，沉箱下插板插入滩涂中，沉箱坐正后，再在箱体内侧打设一周高压旋喷桩，起箱底止水帷幕作用，最后压密两浆（水玻璃、水泥）封底，实行箱体内的闭水，从而达到围堰内干施工作业。由于箱体有下插板，能够自己稳定，一旦下沉后，箱体能够稳定座在滩涂面上，且整个箱体地面落在最低滩涂面，故不需要进行整体稳定性验算，箱体之间全部用高强螺栓连接，不需要进行单个箱体踢脚稳定性验算，根据施工主要治理的问题是坑底隆起和渗流、箱体浮力、高压旋喷桩厚度的验算。4.1坑底突涌验算考虑到围堰内的基底在覆盖土的作用下不足以抵抗下部的水压力，基坑就会失稳，出现突涌现象，我们对基坑的突涌稳定性进行验算。tHΥΥw砂土Υ土箱体挡水板下插板潮水Υw最高潮水坑底突涌验算计算简图第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页验算平衡公式：Υ土×t＝Υw×Η式中：Υ土：土的容重t：不透水层的厚度Υw：水的容重H:承压水头高于含水层顶板的高度8m当t＞Υw×Η/Υ土时，不会产生突涌其中没有考虑覆盖土层的重量和覆盖层与支护结构的摩擦力，此计算偏向安全。一般取值安全系数大于1.2。4.2坑底抗隆起稳定性验算参照基坑支护6-2-74计算基坑抗隆起安全系数式中：hd—嵌入深度h—基坑开挖深度4.3验算旋喷桩的厚度旋喷桩上口连接箱体，上部的水平力主要由箱体下插板承受，墙体承担外围土体...
