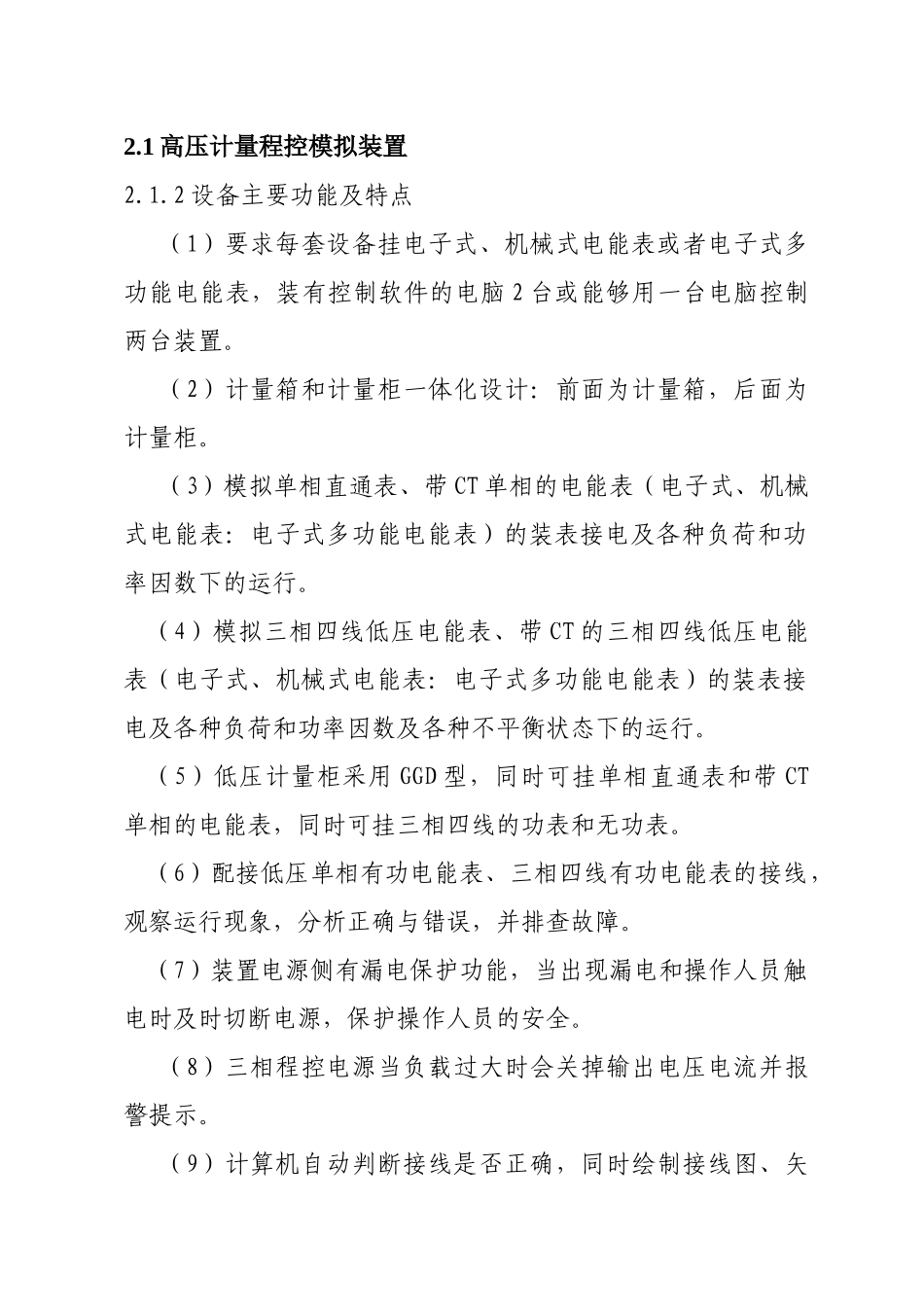

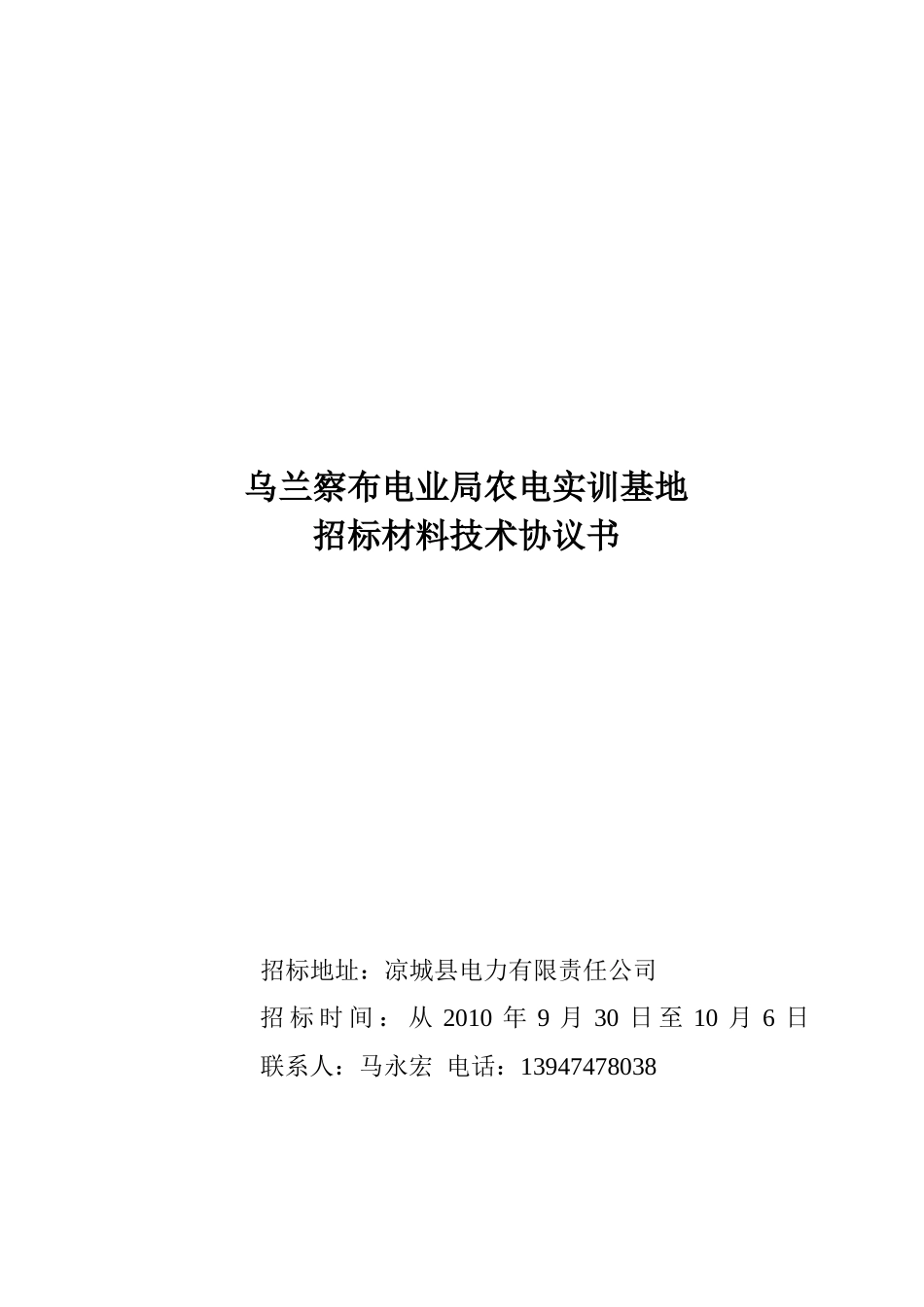

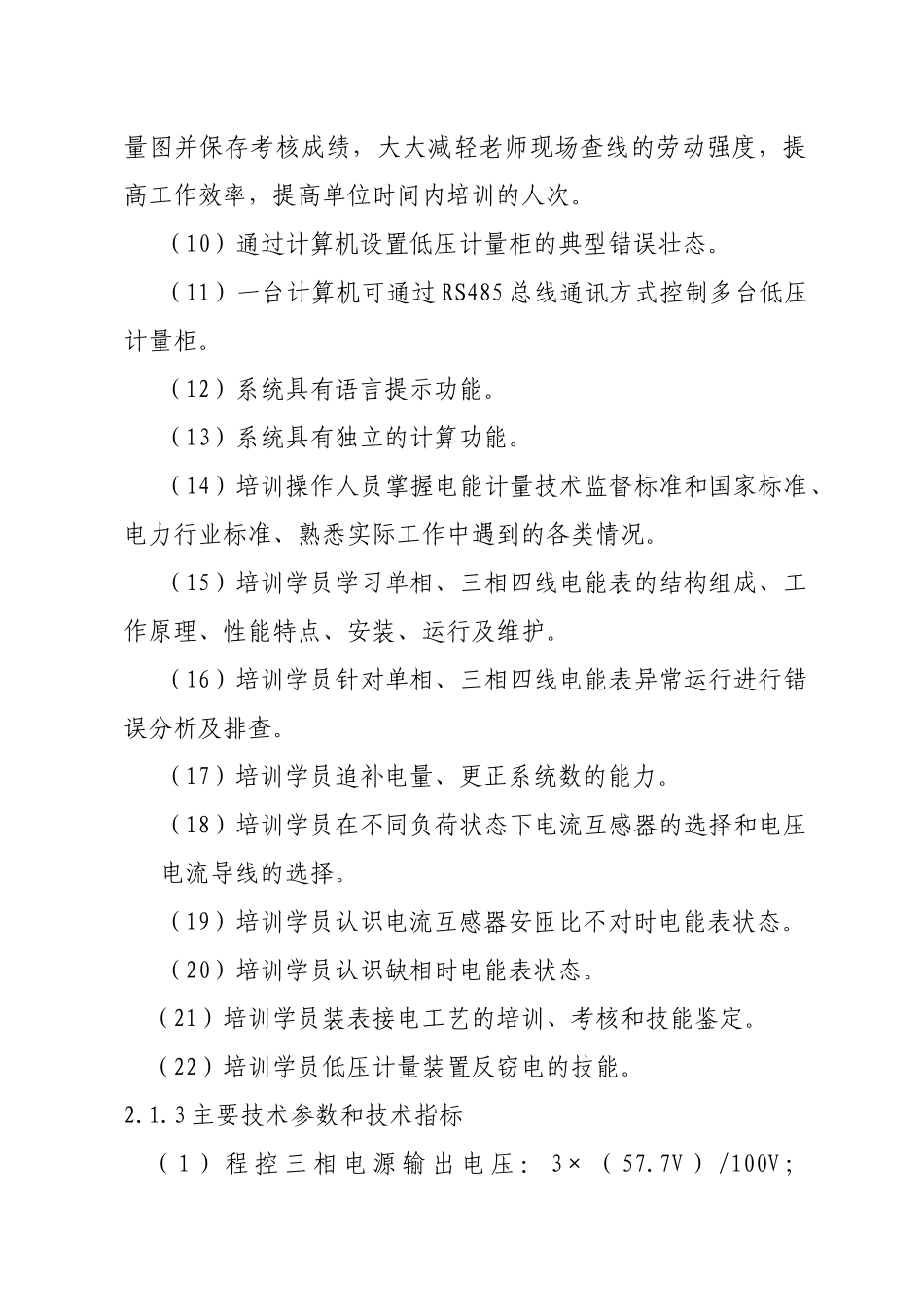

乌兰察布电业局农电实训基地招标材料技术协议书招标地址：凉城县电力有限责任公司招标时间：从2010年9月30日至10月6日联系人：马永宏电话：139474780382.1高压计量程控模拟装置2.1.2设备主要功能及特点（1）要求每套设备挂电子式、机械式电能表或者电子式多功能电能表，装有控制软件的电脑2台或能够用一台电脑控制两台装置。（2）计量箱和计量柜一体化设计：前面为计量箱，后面为计量柜。（3）模拟单相直通表、带CT单相的电能表（电子式、机械式电能表：电子式多功能电能表）的装表接电及各种负荷和功率因数下的运行。（4）模拟三相四线低压电能表、带CT的三相四线低压电能表（电子式、机械式电能表：电子式多功能电能表）的装表接电及各种负荷和功率因数及各种不平衡状态下的运行。（5）低压计量柜采用GGD型，同时可挂单相直通表和带CT单相的电能表，同时可挂三相四线的功表和无功表。（6）配接低压单相有功电能表、三相四线有功电能表的接线，观察运行现象，分析正确与错误，并排查故障。（7）装置电源侧有漏电保护功能，当出现漏电和操作人员触电时及时切断电源，保护操作人员的安全。（8）三相程控电源当负载过大时会关掉输出电压电流并报警提示。（9）计算机自动判断接线是否正确，同时绘制接线图、矢量图并保存考核成绩，大大减轻老师现场查线的劳动强度，提高工作效率，提高单位时间内培训的人次。（10）通过计算机设置低压计量柜的典型错误壮态。（11）一台计算机可通过RS485总线通讯方式控制多台低压计量柜。（12）系统具有语言提示功能。（13）系统具有独立的计算功能。（14）培训操作人员掌握电能计量技术监督标准和国家标准、电力行业标准、熟悉实际工作中遇到的各类情况。（15）培训学员学习单相、三相四线电能表的结构组成、工作原理、性能特点、安装、运行及维护。（16）培训学员针对单相、三相四线电能表异常运行进行错误分析及排查。（17）培训学员追补电量、更正系统数的能力。（18）培训学员在不同负荷状态下电流互感器的选择和电压电流导线的选择。（19）培训学员认识电流互感器安匝比不对时电能表状态。（20）培训学员认识缺相时电能表状态。（21）培训学员装表接电工艺的培训、考核和技能鉴定。（22）培训学员低压计量装置反窃电的技能。2.1.3主要技术参数和技术指标（1）程控三相电源输出电压：3×（57.7V）/100V；3×（220V）/380V。（2）程控三相电源输出电流3×5A（100A）用户可选。（3）程控三相电源电压、电流：幅度调节0～100%调节细度1%。（4）程控三相电源输出频率：45HZ～65HZ调节细度0.1HZ（5）程控三相电源输出相位：0～359.90调节细度0.10。（6）电流表、电压表0.5级。（7）程控三相电源具有过压和过流自动保护功能并具有接地保护端子。（8）装置供电电源：220V，功耗≤1000VA。2.2低压计量程控模拟装置2.2.2设备主要功能及特点使用虚负荷电源很好地解决了安全和耗电问题，又可以模拟阻性、容性和感性负荷下单相和三相四线表的计量运行情况。（1）可以模拟单相直通电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。（2）可以模拟单相带CT电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。（3）可以模拟带CT的三相四线有功和无功电能表（适用于电子式或机械式有功、无功电能表和电子式电能表、电子式多功能表）的装表接电及各种负荷和功率因数下和各种不平衡状态下的运行。（4）可以培训不同类型、规格的低压单相有功电能表、三相四线有功电能表、无有功能表的结构组成、工作原理、性能特点、安装、运行及维护要求。（5）可以模拟低压单相有功电能表、三相四线有功电能表、无有功电能表的正常与典型异常运行。（6）进行低压计量装置的反窃电技术练习、培训和比赛，配接低压单相有功电能表、三相四线有功电能表、无有功电能表的接线，观察运行现象，分析正确与错误，并排查处理，教员可以直接在教练机上看到学员接线是否正确；大大减轻老师的现场查线的劳动强...
