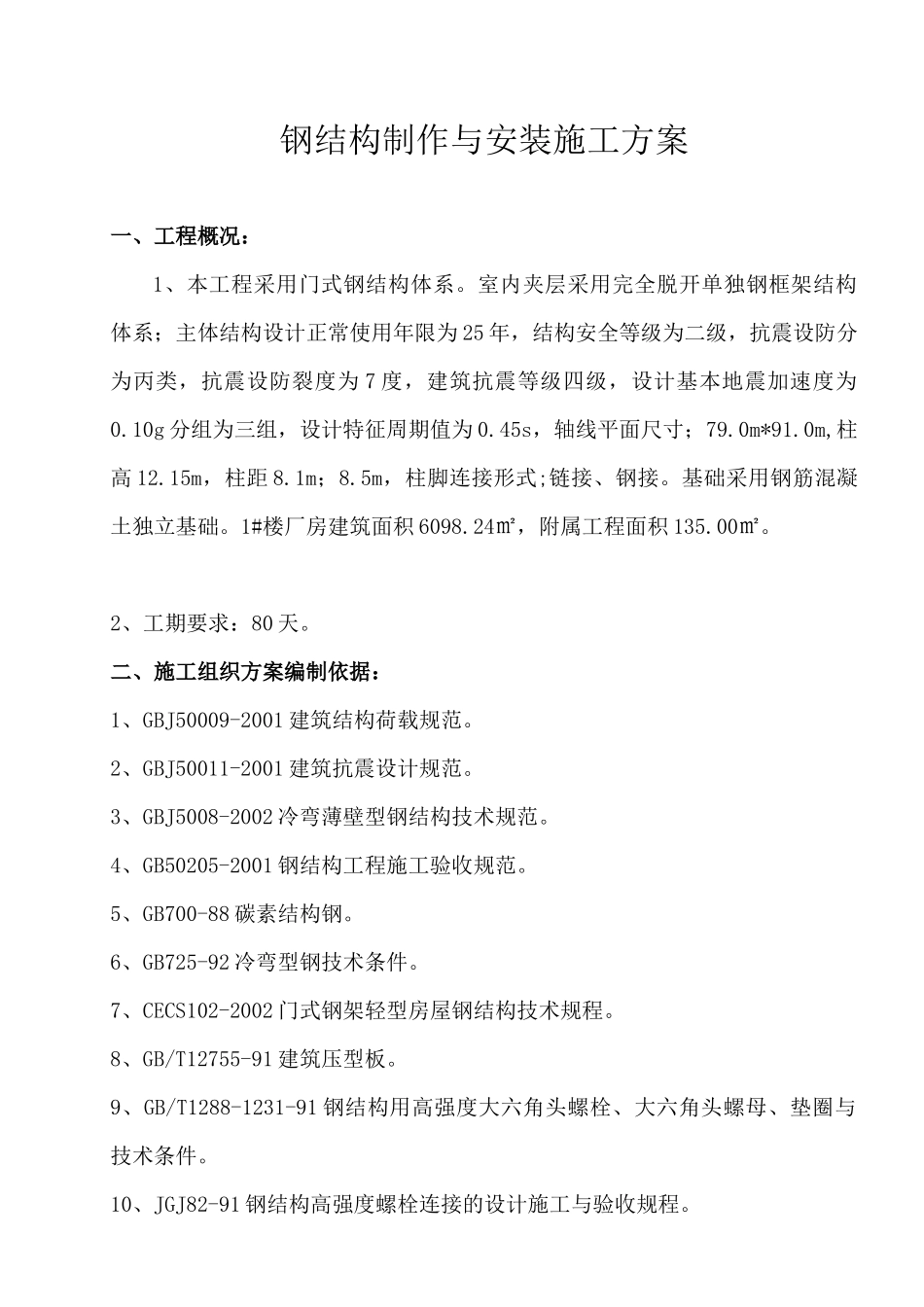

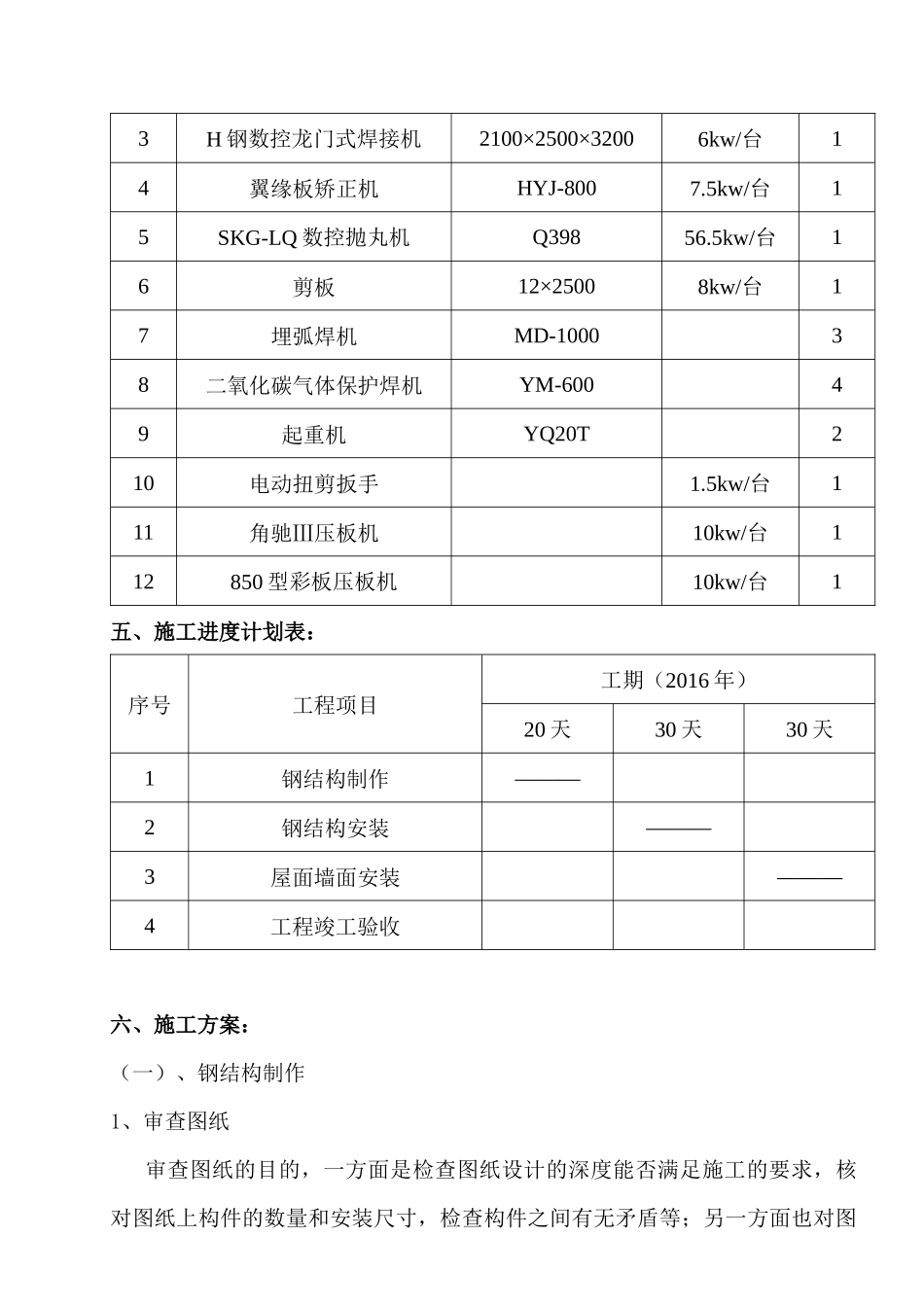

钢结构制作与安装施工方案一、工程概况：1、本工程采用门式钢结构体系。室内夹层采用完全脱开单独钢框架结构体系；主体结构设计正常使用年限为25年，结构安全等级为二级，抗震设防分为丙类，抗震设防裂度为7度，建筑抗震等级四级，设计基本地震加速度为0.10g分组为三组，设计特征周期值为0.45s，轴线平面尺寸；79.0m*91.0m,柱高12.15m，柱距8.1m；8.5m，柱脚连接形式;链接、钢接。基础采用钢筋混凝土独立基础。1#楼厂房建筑面积6098.24㎡，附属工程面积135.00㎡。2、工期要求：80天。二、施工组织方案编制依据：1、GBJ50009-2001建筑结构荷载规范。2、GBJ50011-2001建筑抗震设计规范。3、GBJ5008-2002冷弯薄壁型钢结构技术规范。4、GB50205-2001钢结构工程施工验收规范。5、GB700-88碳素结构钢。6、GB725-92冷弯型钢技术条件。7、CECS102-2002门式钢架轻型房屋钢结构技术规程。8、GB/T12755-91建筑压型板。9、GB/T1288-1231-91钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件。10、JGJ82-91钢结构高强度螺栓连接的设计施工与验收规程。11、GB/T3098.1-2000紧固件机械性能，螺钉和螺栓。12、GB/T523-93-1999埋弧焊用碳钢焊丝和焊剂。13、GB/T5117-95气体保护焊用碳钢低合金丝。14、JG/T137-2001门式钢架轻型房屋钢构件。15、JGJ144-2002门式钢架轻型房屋钢构件。16、GB/T8110-95气体保护焊用碳钢低合金焊丝。17、JGJ81-91建筑钢结构焊接规程。18、GB11345-89钢焊手工超声波探伤方法和探伤结果分级。19、GB222-1994钢的化学的分析用试样取样法及成品化学成分允许偏差。20、金属常温冲击韧性试验法。21、GB22975-1998钢材力学及工艺性能试验取样规定。22、GB/T15866.1-15856.4-1995自钻自攻螺钉。23、本工程施工图纸。三、用工计划：序号工程项目数量焊工钳工电工安装工人合计1钢结构制作433102钢结构安装42110183彩板安装1414四、主要设备表：序号设备名称功能及规格功率数量1数控H钢切割机5000×1800010kw/台12数控H钢自动组立焊机3500×1200×400015kw/台13H钢数控龙门式焊接机2100×2500×32006kw/台14翼缘板矫正机HYJ-8007.5kw/台15SKG-LQ数控抛丸机Q39856.5kw/台16剪板12×25008kw/台17埋弧焊机MD-100038二氧化碳气体保护焊机YM-60049起重机YQ20T210电动扭剪扳手1.5kw/台111角驰Ⅲ压板机10kw/台112850型彩板压板机10kw/台1五、施工进度计划表：序号工程项目工期（2016年）20天30天30天1钢结构制作———2钢结构安装———3屋面墙面安装———4工程竣工验收六、施工方案：（一）、钢结构制作1、审查图纸审查图纸的目的，一方面是检查图纸设计的深度能否满足施工的要求，核对图纸上构件的数量和安装尺寸，检查构件之间有无矛盾等；另一方面也对图纸进行工艺审核，即审核在技术上是否合理，构造是否便于施工，图纸上的技术要求按加工单位的施工水平能否实现等。如果是由加工单位自己设计施工详图，在制图期间又已经过审查，则审图的程序可相应简化。图纸审核的主要内容包括以下项目：①、设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②、构件的几何尺寸是否标注齐全。③、相关构件的尺寸是否正确。④、节点是否清楚，是否符合国家标准。⑤、标题栏内构件的数量是否符合工程的总数量。⑥、构件之间的连接形式是否合理。⑦、加工符号、焊接符号是否齐全。⑧、结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨、图纸的标准化是否符合国家规定等。图纸审查后要做技术交底准备，其内容主要有：①、根据构件尺寸考虑原材料对焊接方案和接头在构件中的位置。②、考虑总体的加工工艺方案及重要的工装方案。③、对构件的结构不合理处或施工有困难的地方，要与需方或设计单位做好变更签证的手续。④、列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。2、备料和核对2.1提料根据图纸材料表算出各种材质、规格的材料净用量，再加一定数量的损耗，提出材料预算计划。提料时，需根据使用尺寸合理订货，以减少不必要的拼接和损耗。但钢材如不能按使用尺寸或使用尺寸的倍数订货，则损耗必然会增加。工程预算一般可按实际用量所...
