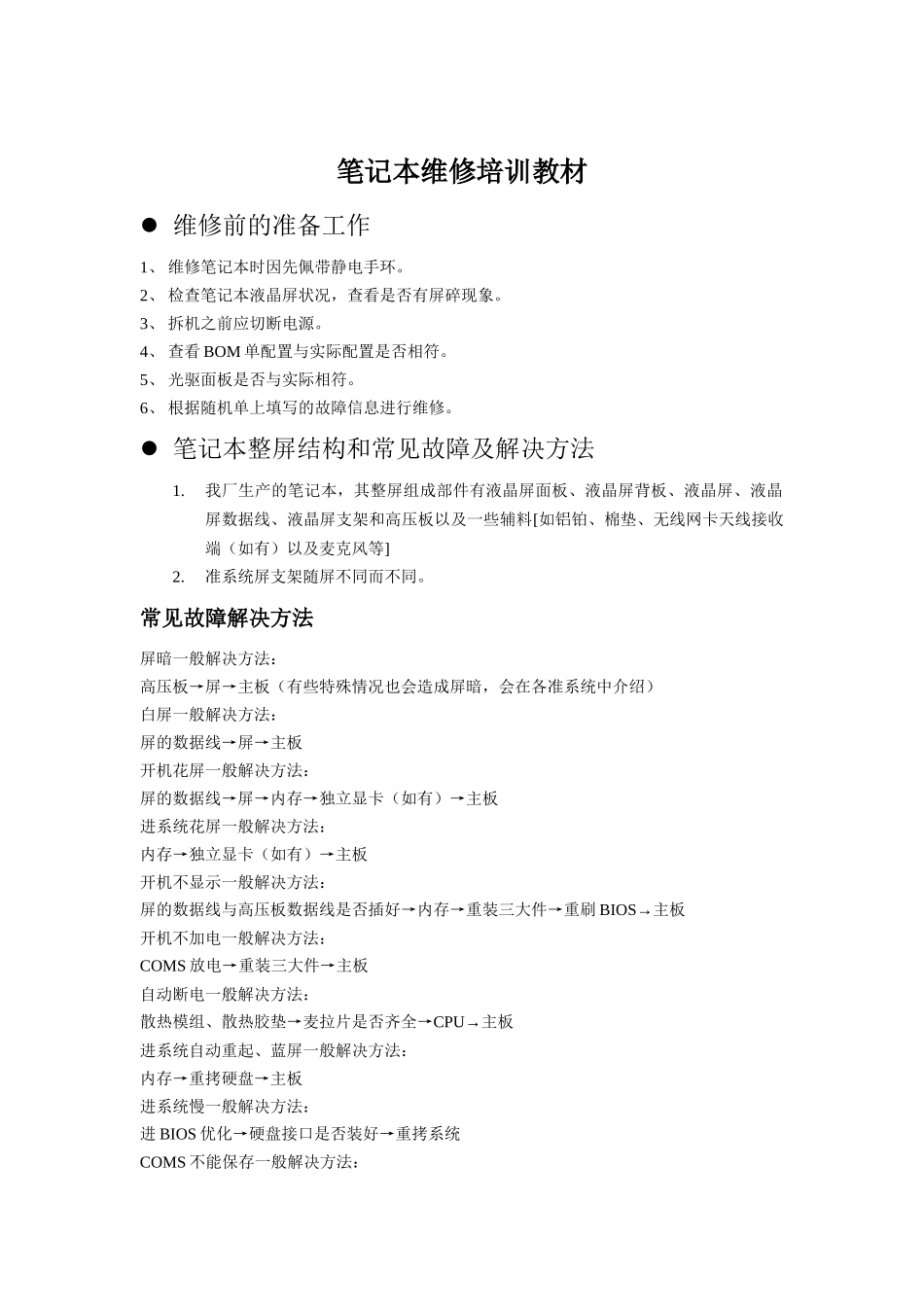

笔记本维修培训教材维修前的准备工作1、维修笔记本时因先佩带静电手环。2、检查笔记本液晶屏状况，查看是否有屏碎现象。3、拆机之前应切断电源。4、查看BOM单配置与实际配置是否相符。5、光驱面板是否与实际相符。6、根据随机单上填写的故障信息进行维修。笔记本整屏结构和常见故障及解决方法1.我厂生产的笔记本，其整屏组成部件有液晶屏面板、液晶屏背板、液晶屏、液晶屏数据线、液晶屏支架和高压板以及一些辅料[如铝铂、棉垫、无线网卡天线接收端（如有）以及麦克风等]2.准系统屏支架随屏不同而不同。常见故障解决方法屏暗一般解决方法：高压板→屏→主板（有些特殊情况也会造成屏暗，会在各准系统中介绍）白屏一般解决方法：屏的数据线→屏→主板开机花屏一般解决方法：屏的数据线→屏→内存→独立显卡（如有）→主板进系统花屏一般解决方法：内存→独立显卡（如有）→主板开机不显示一般解决方法：屏的数据线与高压板数据线是否插好→内存→重装三大件→重刷BIOS→主板开机不加电一般解决方法：COMS放电→重装三大件→主板自动断电一般解决方法：散热模组、散热胶垫→麦拉片是否齐全→CPU→主板进系统自动重起、蓝屏一般解决方法：内存→重拷硬盘→主板进系统慢一般解决方法：进BIOS优化→硬盘接口是否装好→重拷系统COMS不能保存一般解决方法：COMS电池接触是否良好→更换COMS电池→主板电池不能充电一般解决方法：电池→主板蓝牙接口、USB无作用一般解决方法：数据线→接口板→主板待机唤不醒一般解决方法：内存→主板蓝天准系统1、换屏时注意屏的背后是否垫有黑色胶垫。若没有，轻压屏时屏会下陷。2、屏的数据线接口有窄口和一般之分，换时要注意。2、换屏时，先将屏的右侧两个孔对准支架的两处突出的铁柱，然后再将屏轻轻的放入。3、装喇叭时注意一定要将线放在喇叭下面，否则喇叭会有杂音。4、换滑鼠板时要注意滑鼠板与准系统是否匹配（型号是否相同），否则滑鼠板会失灵。5、滑鼠按键下有垫片，换C面时要检查是否存在。若无，滑鼠按键手感不佳（有点松动）。6、换D面时，36XH的D面散热模组前方无防尘网，而36XS的D面散热模组前方有防尘网。7、注意各接口是否齐全，若有些接口无（如：摄像头、TV接口、1394接口）则要用填充物堵起。8、转轴处卡扣分左右，安装时注意（卡扣内侧标有R、L）。9、音频接口电路板数据线不插会导致喇叭无声。223准系统1、Q系列的屏是12.1”（一般屏），W系列的屏是12.4”（宽屏），换屏时要注意。2、12.4”屏（宽屏）有三个厂家，用的数据线不一样。RU、枫艺厂家（屏背面PCB板为绿色）用的是料号为：29-UF4050-00的数据线，CPT厂家（屏背面PCB板为蓝色）用的是料号为：29-UF4052-00的数据线。3、换B面时，注意左上角有休眠磁铁，且有方向，标有红色的面朝上。4、W系列的要将旧防尘网清理干净才能贴新防尘网，否则新防尘网贴上会不平整。5、固定C面铁架有13颗2MM*2MM的螺丝（白色纽扣螺丝）不能漏打。C面上方有5颗白色螺丝要打紧，否则会划伤AB面。键盘有两颗螺丝不要忘锁。6、VGA数据线上有一磁环，维修时最好将其固定，否则在摇动笔记本时会有异响。7、换C面时注意是否有PCM卡槽（主板有PCM卡的C面就有PCM卡槽。无，则相反。）8、换主板时注意是否有1394接口，若无，则在铁架上用麦拉片覆盖其孔。9、喇叭有杂音的，先换喇叭，若不行则换主板。10、安装键盘时注意两侧卡扣是否到位。若没有，用镊子轻轻往外挑，使其卡紧键盘。11、左下角USB电路板坏或数据线没接好有可能导致自动休眠和屏暗。12、换主板时注意VGA数据线与主板接口是否相同。（有一个接口和两个接口之分）13、安装主板上铜柱螺丝时，力度不要过大，否则铜柱螺丝会断，导致重换铁架。14、223准系统出现不加电，有可能是开关板和开关板数据线问题。223准系统CPU风扇的搭配223准系统搭配使用的CPU风扇有两种，两种风扇除了CPU导热铜片厚度不同外其外观大小和样式都一样，其中CPU导热铜片较薄的223CPU风扇用在223II/TI3/TI4准系统上，（如图14）；CPU导热铜片较厚的223CPU风扇用在223TI6准系统上（如图15）。245准系统1、换B面时注意245KI与245II、245TI的B面不同，245II、245TI的...
