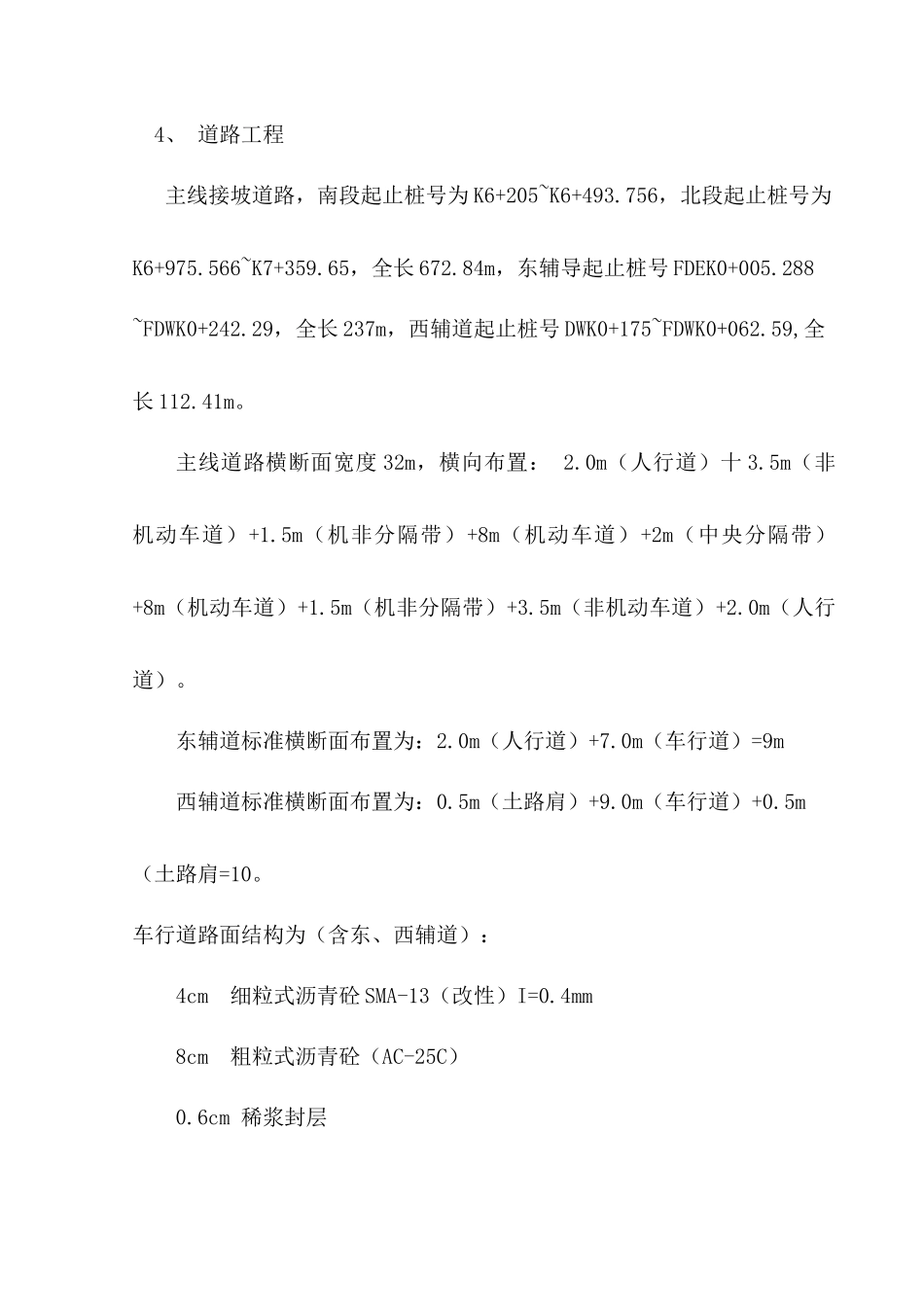

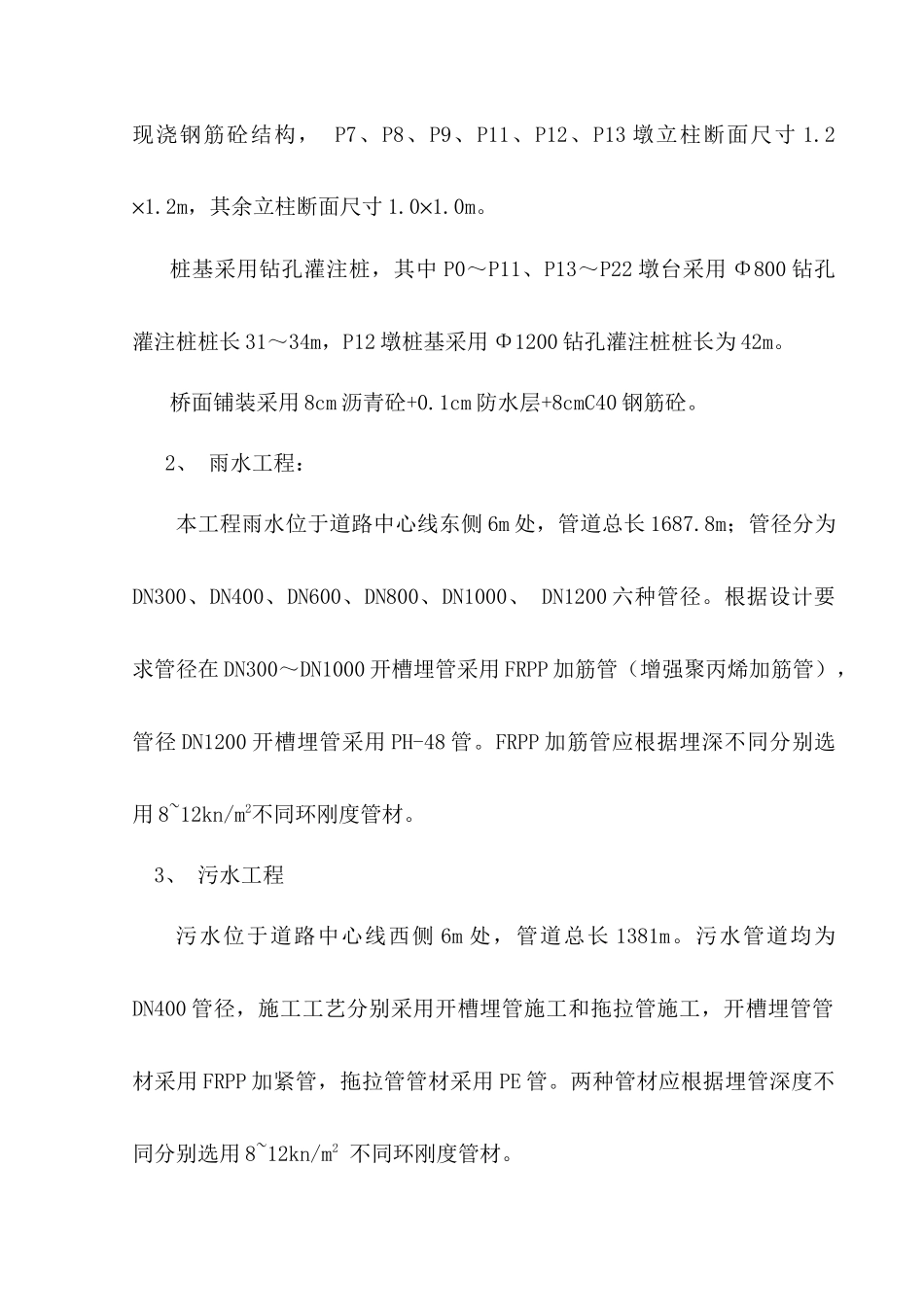

一、工程概况1.1、合同段工程起止时间工程自2009年6月19日开工至2010年8月26日竣工初验。1.2、工程概况公路位于松江区东北部，规划等级二级公路，呈南北走向。本工程设计桩号起点位于公路长远泾桥南侧约150m（桩号K6+205.000），工程终点止于明中路路口（桩号K7+359.650），路线全长1154.65m。本工程共划分为4个单位工程分别为：桥梁工程、雨水工程、污水工程、及道路工程（包括箱涵及东、西辅道）。1、桥梁工程本桥起讫桩号为K6+436.456～K6+975.886，总长481.81m，共22跨。其中跨越沪杭高速公路（A8）的两孔（K12、K13）采用40m预应力混凝土T梁，K9孔及跨越砖新河（北良泾）的K8孔采用30m预应力混凝土小箱梁，余均采用先张法预应力混凝土空心板梁（梁长10～22m不等）。桥梁标准断面宽度为19m，横向布置为：0.5m（防撞护栏+8.0m（行车道）+2.0m（中央分隔带）+8.0m（行车道）+0.5m（防撞护栏）桥墩采用桩柱式桥墩，桥台采用重力式桥台，承台、立柱、盖梁均为现浇钢筋砼结构，P7、P8、P9、P11、P12、P13墩立柱断面尺寸1.2´1.2m，其余立柱断面尺寸1.0´1.0m。桩基采用钻孔灌注桩，其中P0～P11、P13～P22墩台采用Φ800钻孔灌注桩桩长31～34m，P12墩桩基采用Φ1200钻孔灌注桩桩长为42m。桥面铺装采用8cm沥青砼+0.1cm防水层+8cmC40钢筋砼。2、雨水工程：本工程雨水位于道路中心线东侧6m处，管道总长1687.8m；管径分为DN300、DN400、DN600、DN800、DN1000、DN1200六种管径。根据设计要求管径在DN300～DN1000开槽埋管采用FRPP加筋管（增强聚丙烯加筋管），管径DN1200开槽埋管采用PH-48管。FRPP加筋管应根据埋深不同分别选用8~12kn/m2不同环刚度管材。3、污水工程污水位于道路中心线西侧6m处，管道总长1381m。污水管道均为DN400管径，施工工艺分别采用开槽埋管施工和拖拉管施工，开槽埋管管材采用FRPP加紧管，拖拉管管材采用PE管。两种管材应根据埋管深度不同分别选用8~12kn/m2不同环刚度管材。4、道路工程主线接坡道路，南段起止桩号为K6+205~K6+493.756，北段起止桩号为K6+975.566~K7+359.65，全长672.84m，东辅导起止桩号FDEK0+005.288~FDWK0+242.29，全长237m，西辅道起止桩号DWK0+175~FDWK0+062.59,全长112.41m。主线道路横断面宽度32m，横向布置：2.0m（人行道）十3.5m（非机动车道）+1.5m（机非分隔带）+8m（机动车道）+2m（中央分隔带）+8m（机动车道）+1.5m（机非分隔带）+3.5m（非机动车道）+2.0m（人行道）。东辅道标准横断面布置为：2.0m（人行道）+7.0m（车行道）=9m西辅道标准横断面布置为：0.5m（土路肩）+9.0m（车行道）+0.5m（土路肩=10。车行道路面结构为（含东、西辅道）：4cm细粒式沥青砼SMA-13（改性）I=0.4mm8cm粗粒式沥青砼（AC-25C）0.6cm稀浆封层40cm粉煤灰三渣（允许弯沉值0.6mm）15cm砾石砂道路箱涵位于桩号K7+007～K7+013范围内，中心桩号K7+010.297，与道路斜交角度为14.3680，此箱涵横贯新建道路，全长33.034m，宽5.9m，高5m，内径为5×4.1m的钢筋混凝土结构。1.3、主要实物工程量桥梁工程：部位名称数量单位规格尺寸桩长（m）钻孔桩274根DN800（mm）31～34钻孔桩8根DN1200（mm）42承台23座～～立柱24根1.2m*1.2m～立柱60根1.0m*1.0m～台身2座～～盖梁21座～～台帽2座～～T梁18片40m～箱梁14片30m～板梁324片10～22m～防撞墙965m～～桥面铺装7710m2～～雨水工程管径（mm）环刚度（KN/M2）数量（m）管材类型Φ4008705.5FRPP加筋管Φ6008147.5FRPP加筋管Φ8008432.5FRPP加筋管Φ10008200FRPP加筋管Φ1200～202.3钢筋砼管污水工程管径（mm）环刚度（KN/M2）数量（m）管材类型Φ3008150FRPP加筋管100FRPP加筋管Φ4008418.4FRPP加筋管10728.8FRPP加筋管1083.8PE管道路工程部位名称三渣（m2）砾石砂（m2）沥青（m2）备注机动车道（含辅道）17234.6317234.6316156.79～非机动车道3418.73418.72619.25～雨水连管～～～855（m）侧平石～～～4830（m）人行道～～～2290（m2）路缘石～～～332（m）箱涵～～～1（座）1.4参与建设单位建设单位：设计单位：投资监理：监理单位：施工单位：二、机构组成1、管理机构设置公司分管领导项目经理项目副经理项目总工程师施工管...
