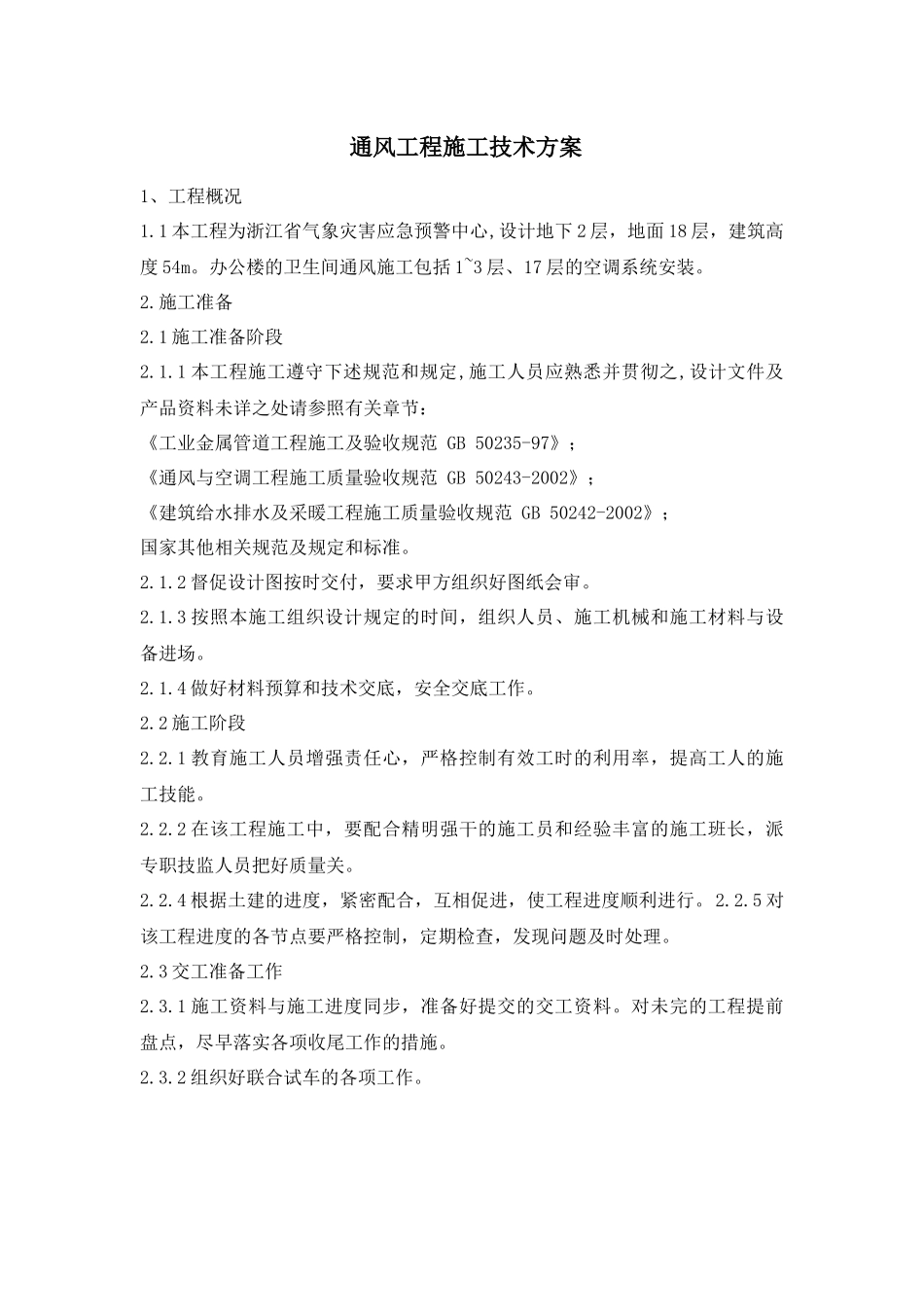

通风工程施工技术方案1、工程概况1.1本工程为浙江省气象灾害应急预警中心,设计地下2层，地面18层，建筑高度54m。办公楼的卫生间通风施工包括1~3层、17层的空调系统安装。2.施工准备2.1施工准备阶段2.1.1本工程施工遵守下述规范和规定,施工人员应熟悉并贯彻之,设计文件及产品资料未详之处请参照有关章节：《工业金属管道工程施工及验收规范GB50235-97》；《通风与空调工程施工质量验收规范GB50243-2002》；《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》；国家其他相关规范及规定和标准。2.1.2督促设计图按时交付，要求甲方组织好图纸会审。2.1.3按照本施工组织设计规定的时间，组织人员、施工机械和施工材料与设备进场。2.1.4做好材料预算和技术交底，安全交底工作。2.2施工阶段2.2.1教育施工人员增强责任心，严格控制有效工时的利用率，提高工人的施工技能。2.2.2在该工程施工中，要配合精明强干的施工员和经验丰富的施工班长，派专职技监人员把好质量关。2.2.4根据土建的进度，紧密配合，互相促进，使工程进度顺利进行。2.2.5对该工程进度的各节点要严格控制，定期检查，发现问题及时处理。2.3交工准备工作2.3.1施工资料与施工进度同步，准备好提交的交工资料。对未完的工程提前盘点，尽早落实各项收尾工作的措施。2.3.2组织好联合试车的各项工作。3、通风系统主要施工方法3.1施工要点：（1）设备安装：设备就位前需确认就位后对设备无威胁；设备安装前需认真仔细阅读产品安装说明书,严格按说明书要求安装,重要设备安装需在供应商指导下进行；设备就位前需做好基础和吊点,具体要求详见安装详图或安装说明书；设备就位后须立即做好设备保护工作,落地设备做木夹板保护,吊装做塑料薄膜或纸板箱保护,同时环境需保持常温通风干燥；空调机组基础待供货方提供技术资料与结构校核无误后二次浇注，空调机组由厂方配套提供隔振器，VRF空调系统安装：VRF室内、室外机及铜管、信号线安装由VRF中标的专业单位完成；VRF室内、室外机电源线安装详见电气专业图纸；VRF凝结水管采用UPVC管材，保温采用闭孔橡塑海棉（难燃B级）厚度为9mm,空调冷凝水管坡度大于0.003,不能上翻；VRF安装要求详见中标厂家手册，并得到设计认可。（2）要做好风管安装前的准备工作。熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线、预留孔洞，预埋件等是否符合安装条件。备足安装用的各类辅助材料，准备好吊装机具和安装用的其它工具，对风管系统划线定位等工作。（3）风管采用镀锌钢板制作，钢板厚度及连接方式，按设计图纸和相关规范。风管长边尺寸（mm）钢板厚度（mm）连接形式法兰垫片材料340~6300.6C型插条670~10000.8角钢框法兰闭塞海绵1000~15001.0角钢框法兰闭塞海绵与风口连接的风管可采用软管，送风软管必须采用保温软管；送风管多于一个送风口应于每一个送风口设风量调节阀门。排风管多于一个排风口应于每一个排风口设风量调节阀门，回风百叶风口须设弹簧式可拆内胆，并配相应大小的隔尘网；各类风管上的防火阀到防火墙之间或防火阀到该风管所穿越的楼板之间的短管采用厚1.6mm的钢板制作，且外包30mm厚硅酸铝板隔热层，再加钢丝网水泥保护壳（35mm），如无特殊说明，该短管长200mm。（4）支吊架敷设是确保风管安装质量的重要一环，设计要求，风管的支吊架做法按“国标”T616制安，支、吊架的安装位置要正确，做到牢固可靠，支吊架的间距按规范执行，风管水平安装直径或长边尺寸小于400mm，间距不应大于4mm；大于或等于400mm，不应大于3m。支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求，支吊架位置不得错开在系统风口、风阀、检视门和测定孔等部位。（5）风管的组对：将成品或预制好的风管运至安装地点，结合实际情况进行检查、复核，再按编号进行排列，风管系统的各部分尺寸和角度确认准确无误后，即开始风管组对工作。风管各管段之间的连接采用法兰连接，接口处要求严密不漏风。3.2风管安装3.2.1要做好风管安装前的准备工作。熟悉施工图，了解土建和其它专业工种同本工种的相关情况，核实风管系统的标高，轴线、预留孔洞，预埋件等是否符合安装...
