电镀培训材料VIP专享VIP免费

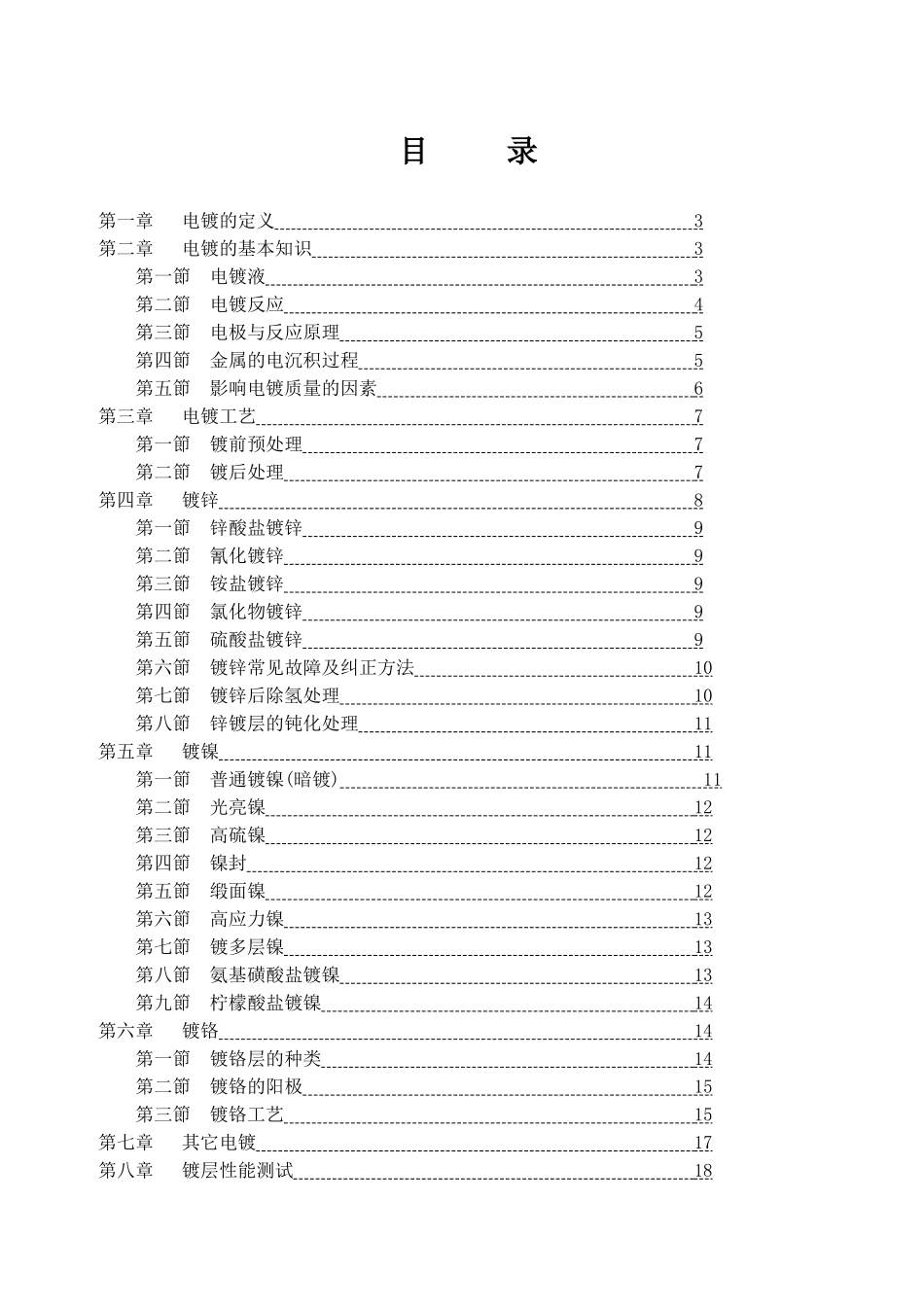

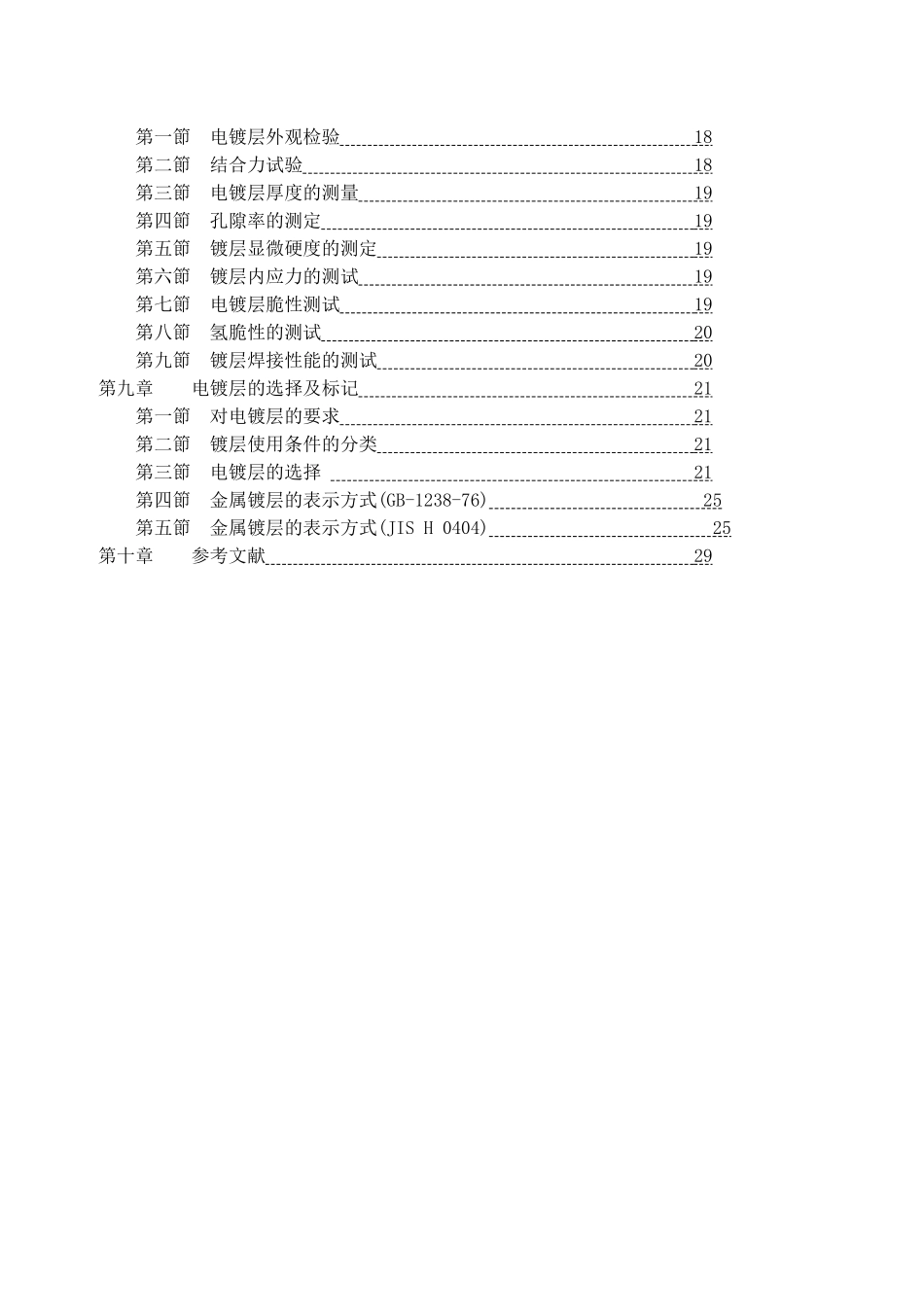

電鍍目录第一章电镀的定义3第二章电镀的基本知识3第一節电镀液3第二節电镀反应4第三節电极与反应原理5第四節金属的电沉积过程5第五節影响电镀质量的因素6第三章电镀工艺7第一節镀前预处理7第二節镀后处理7第四章镀锌8第一節锌酸盐镀锌9第二節氰化镀锌9第三節铵盐镀锌9第四節氯化物镀锌9第五節硫酸盐镀锌9第六節镀锌常见故障及纠正方法10第七節镀锌后除氢处理10第八節锌镀层的钝化处理11第五章镀镍11第一節普通镀镍(暗镀)11第二節光亮镍12第三節高硫镍12第四節镍封12第五節缎面镍12第六節高应力镍13第七節镀多层镍13第八節氨基磺酸盐镀镍13第九節柠檬酸盐镀镍14第六章镀铬14第一節镀铬层的种类14第二節镀铬的阳极15第三節镀铬工艺15第七章其它电镀17第八章镀层性能测试18第一節电镀层外观检验18第二節结合力试验18第三節电镀层厚度的测量19第四節孔隙率的测定19第五節镀层显微硬度的测定19第六節镀层内应力的测试19第七節电镀层脆性测试19第八節氢脆性的测试20第九節镀层焊接性能的测试20第九章电镀层的选择及标记21第一節对电镀层的要求21第二節镀层使用条件的分类21第三節电镀层的选择21第四節金属镀层的表示方式(GB-1238-76)25第五節金属镀层的表示方式(JISH0404)25第十章参考文献29电镀第一章电镀的定义电镀是指在含有欲镀金属的盐类溶液中﹐以被镀基体金属为阴极﹐通过电解作用﹐使镀液中欲镀金属的阳离子在基体金属表面沉积出来﹐形成镀层的一种表面加工方法。镀层性能不同于基体金属﹐具有新的特征。根据镀层的功能分为防护性镀层﹐装饰性镀层及其它功能性镀层。第二章电镀的基本知识第一節电镀液1.主盐主盐是指镀液中能在阴极上沉积出所要求镀层金属的盐﹐用于提供金属离子。镀液中主盐浓度必须在一个适当的范围﹐主盐浓度增加或减少﹐在其它条件不变时﹐都会对电沉积过程及最后的镀层组织有影响。比如﹐主盐浓度升高﹐电流效率提高﹐金属沉积速度加快﹐镀层晶粒较粗﹐溶液分散能力下降。2.络合剂有些情况下﹐若镀液中主盐的金属离子为简单离子时﹐则镀层晶粒粗大﹐因此﹐要采用络合离子的镀液。获得络合离子的方法是加入络合剂﹐即能络合主盐的金属离子形成络合物的物质。络合物是一种由简单化合物相互作用而形成的“分子化合物”。在含络合物的镀液中﹐影响电镀效果的主要是主盐与络合剂的相对含量﹐即络合剂的游离量﹐而不是绝对含量。3.附加盐附加盐是电镀中除主要盐外的某些碱金属或碱土金属盐类﹐主要用于提高电镀液的导电性﹐对主盐中的金属离子不起络合作用。有些附加盐还能改善镀液的深镀能力﹐分散能力﹐产生细致的镀层。4.缓冲剂缓冲剂是指用来稳定溶液酸碱度的物质。这类物质一般是由弱酸和弱酸盐或弱碱和弱碱盐组成的﹐能使溶液遇到碱或酸时﹐溶液的pH值变化幅度缩少。5.阳极活化剂镀液中能促进阳极活化的物质称阳极活化剂。阳极活化剂的作用是提高阳极开始钝化的电流密度﹐从而保证阳极处于活化状态而能正常地溶解。阳极活化剂含量不足时阳极溶解不正常﹐主盐的含量下降较快﹐影响镀液的稳定。严重时﹐电镀不能正常进行。6.添加剂3添加剂是指不会明显改变镀层导电性﹐而能显著改善镀层性能的物质。根据在镀液中所起的作用﹐添加剂可分为﹕光亮剂﹐整平剂﹐和抑雾剂等。第二节电镀反应1.电化学反应下图是电镀装置示意图﹐被镀的零件为阴极﹐与直流电源的负极相连﹐金属阳极与直流电源的正极联结﹐阳极与阴均浸入镀液中。当在阴阳两极间施加一定电位时﹐则在阴极发生如下反应﹕从镀液内部扩散到电极和镀液界面的金属离子Mn+从阴极上获得n个电子﹐还原成金属M另一方面﹐在阳极则发生与阴极完全相反的反应﹐即阳极界面上发生金属M的溶解﹐释放n个电子生成金属离子Mn+。2.法拉第定律电流通过镀液时﹐电解质溶液发生电解反应﹐阴极上不断有金属析出﹐阳极金属不断溶解。因此﹐金属的析出(或溶解)量必定与通过的电荷有关。根据大量实验结果﹐法拉第建立了析出(或溶解)的物质与电荷之间的关系的定律。法拉第一定律﹕电极上析出(或溶解)物质的重量与进行电解反应时所通过的电荷成正比﹐即﹕m=kQ=kIt(m为电极上析出或溶解物质的质量﹔Q为通过的电荷时﹔K为比例常数﹔I为...
