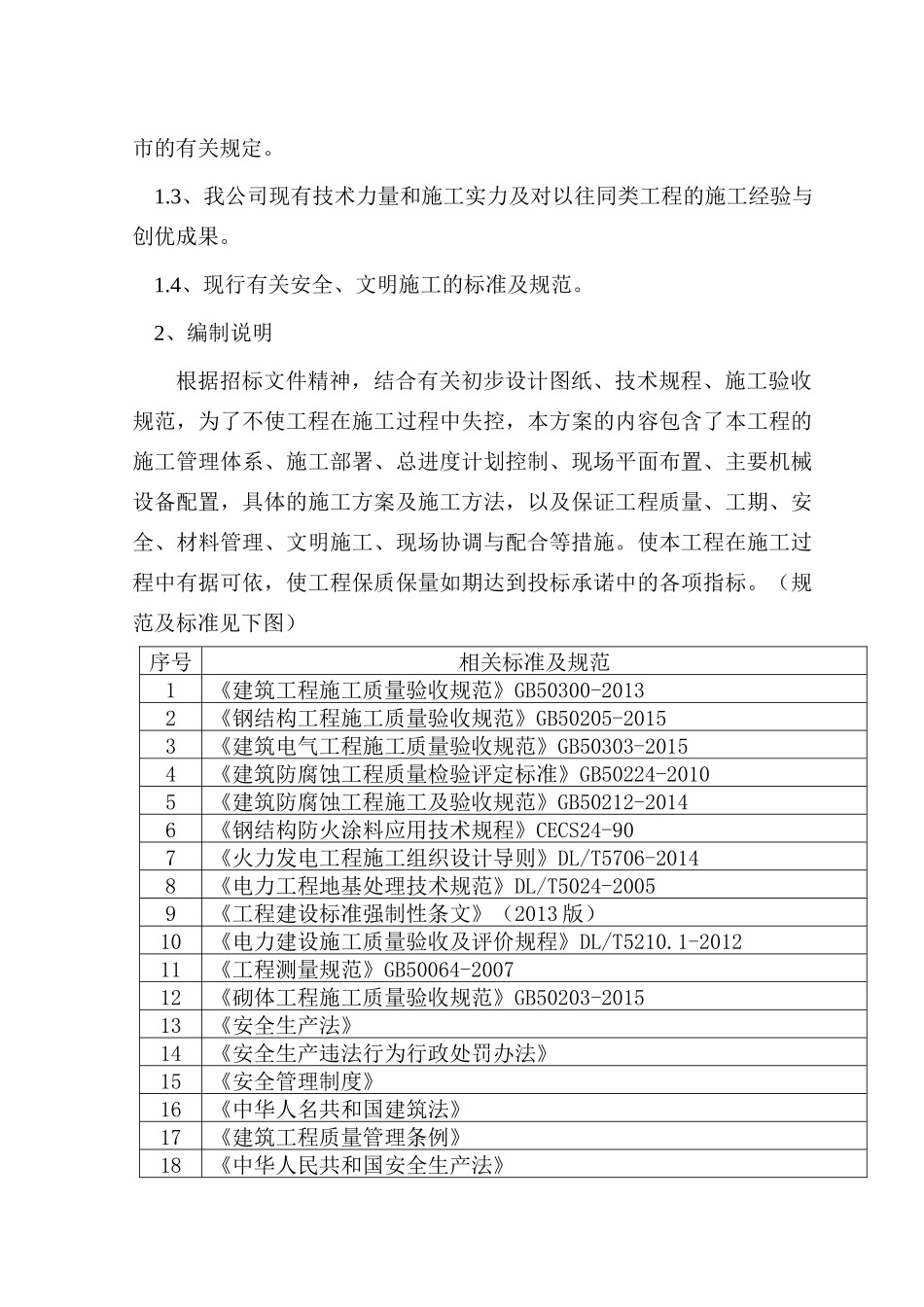

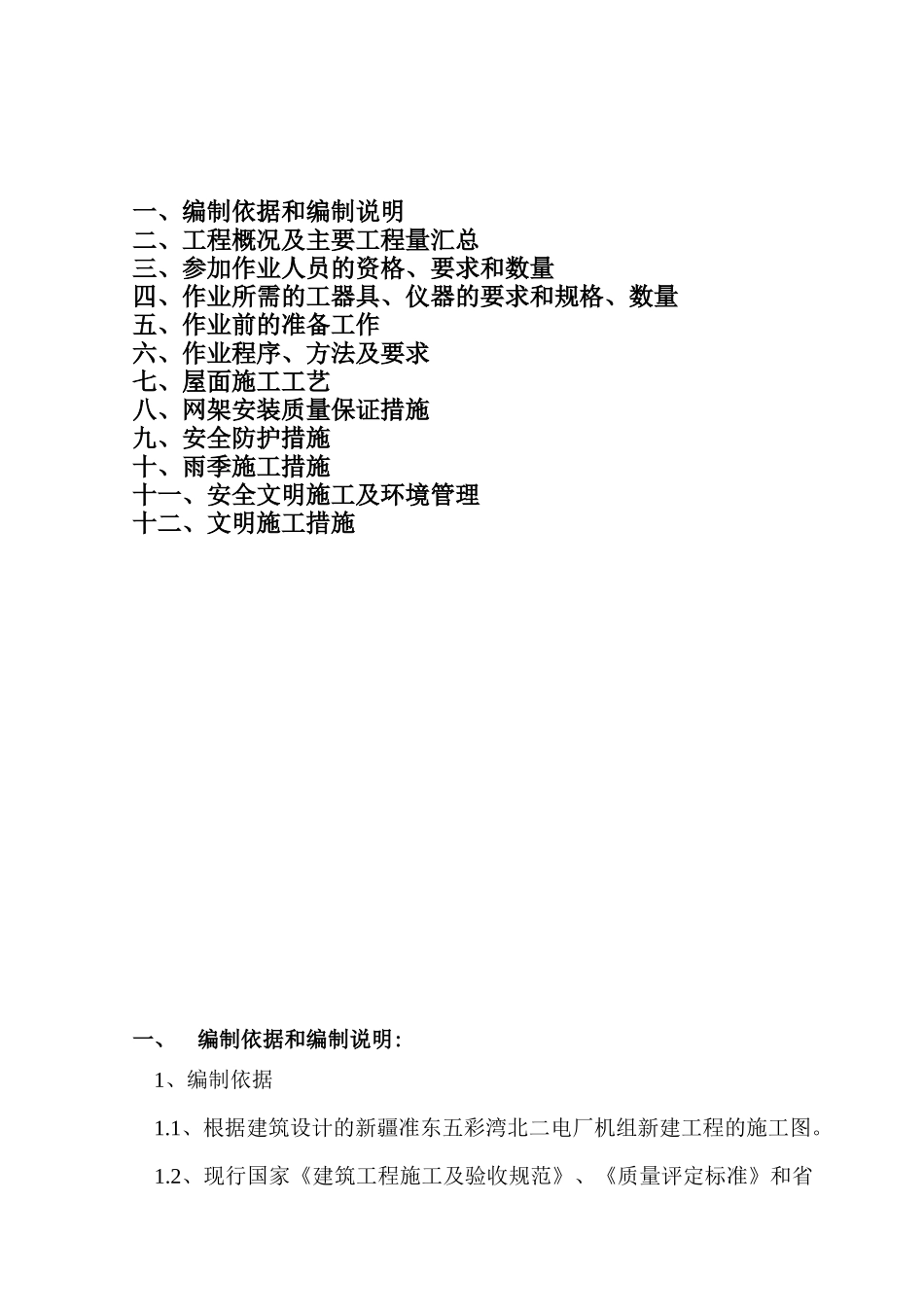

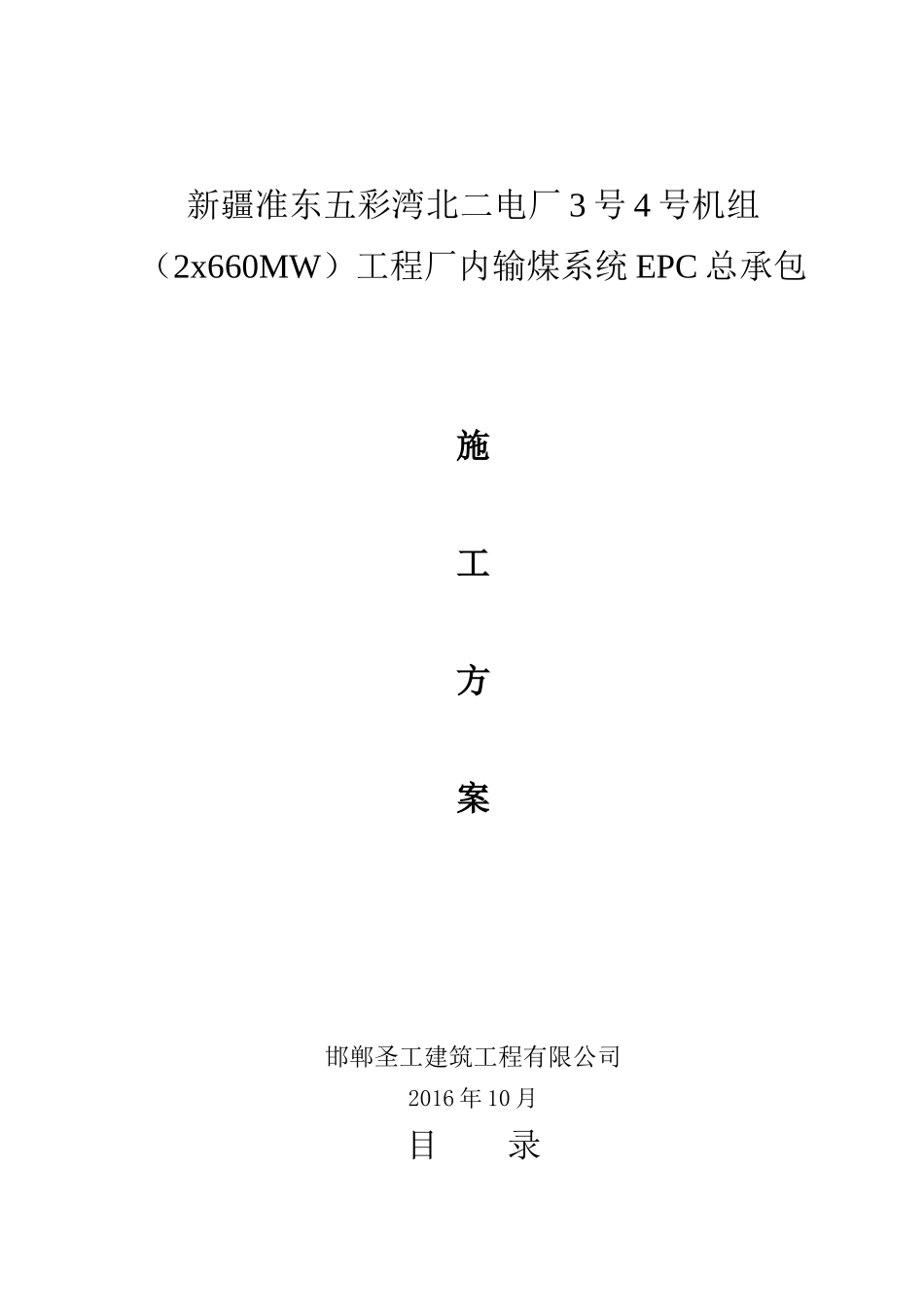

新疆准东五彩湾北二电厂3号4号机组（2x660MW）工程厂内输煤系统EPC总承包施工方案邯郸圣工建筑工程有限公司2016年10月目录一、编制依据和编制说明二、工程概况及主要工程量汇总三、参加作业人员的资格、要求和数量四、作业所需的工器具、仪器的要求和规格、数量五、作业前的准备工作六、作业程序、方法及要求七、屋面施工工艺八、网架安装质量保证措施九、安全防护措施十、雨季施工措施十一、安全文明施工及环境管理十二、文明施工措施一、编制依据和编制说明:1、编制依据1.1、根据建筑设计的新疆准东五彩湾北二电厂机组新建工程的施工图。1.2、现行国家《建筑工程施工及验收规范》、《质量评定标准》和省市的有关规定。1.3、我公司现有技术力量和施工实力及对以往同类工程的施工经验与创优成果。1.4、现行有关安全、文明施工的标准及规范。2、编制说明根据招标文件精神，结合有关初步设计图纸、技术规程、施工验收规范，为了不使工程在施工过程中失控，本方案的内容包含了本工程的施工管理体系、施工部署、总进度计划控制、现场平面布置、主要机械设备配置，具体的施工方案及施工方法，以及保证工程质量、工期、安全、材料管理、文明施工、现场协调与配合等措施。使本工程在施工过程中有据可依，使工程保质保量如期达到投标承诺中的各项指标。（规范及标准见下图）序号相关标准及规范1《建筑工程施工质量验收规范》GB50300-20132《钢结构工程施工质量验收规范》GB50205-20153《建筑电气工程施工质量验收规范》GB50303-20154《建筑防腐蚀工程质量检验评定标准》GB50224-20105《建筑防腐蚀工程施工及验收规范》GB50212-20146《钢结构防火涂料应用技术规程》CECS24-907《火力发电工程施工组织设计导则》DL/T5706-20148《电力工程地基处理技术规范》DL/T5024-20059《工程建设标准强制性条文》（2013版）10《电力建设施工质量验收及评价规程》DL/T5210.1-201211《工程测量规范》GB50064-200712《砌体工程施工质量验收规范》GB50203-201513《安全生产法》14《安全生产违法行为行政处罚办法》15《安全管理制度》16《中华人名共和国建筑法》17《建筑工程质量管理条例》18《中华人民共和国安全生产法》工程项目部项目经理19《电力建设安全健康与环境管理工程规定》20《电力建设安全工作规程》21《中华人民共和国合同法》22工程建设强制性条文二、工程概况及主要工程量汇总:网架工程主体是正放四角锥螺栓球节点网架。屋面采用压型钢板。网架跨度为102.866米，长度194米。为典型的大跨度，大空间网架结构。2.1、现场条件2.1.1、三通一平：工程所需水、电、路三通已具备条件。2.1.2、施工临时用地：工程用地可以满足施工需要，建筑物周围适合现场构件的堆放、拼装及吊装。2.2、施工范围钢网架、屋面的制作、安装。（包括材料、采购、制作、防腐、出厂验收、包装、运输、现场保管、现场安装和验收）三、施工组织机构图及管理人员表施工组织机构图劳动力计划表工种人数工种人数1架子工18人4焊工8人2网架安装工26人5油漆工12人3屋面安装工22人6管理及后勤8人主要施工管理人员、技术人员表：管理人员安装工人辅助工人岗位名称姓名职责1.项目经理施工、质量、技术、安全、进度管理2.项目副经理日常施工、质量、技术管理3.项目总工技术、质量管理4.安全员日常安全管理5.施工员日常施工管理四、作业所需的工器具、仪器的要求和规格、数量1、螺栓球节点网架安装设备及安装器具、工具序号名称型号数量1汽车吊Q/100吨2台2电焊机BX-5006台3千斤顶10T12个4倒链2T4个5活扳手15、18寸24个6管钳26个7丝锥全套4套8代用销钉1000只9水准仪2台2、屋面施工工具及所需工具有：序号名称型号数量1高速电钻560W以上3000转/分12台2切割机2台3密封枪8把4弯板手16台5开口器4台6拉铆机6台7活动扳手8把五、作业前的准备工作:施工准备的重要意义在于创造有利的施工条件，从技术、物资等各方面作好充分的准备。使得工程施工能连续、均衡、有序地进行。搞好施工准备对提高工程质量，缩短工程建设工期，确保安全等提供了有力保证。施工准备主要内容如下：1、技术准备进场后，在项目技术负责人的主持下，组织施工、技术、质量预算...
