氟碳涂料技术培训手册--钢结构篇VIP免费

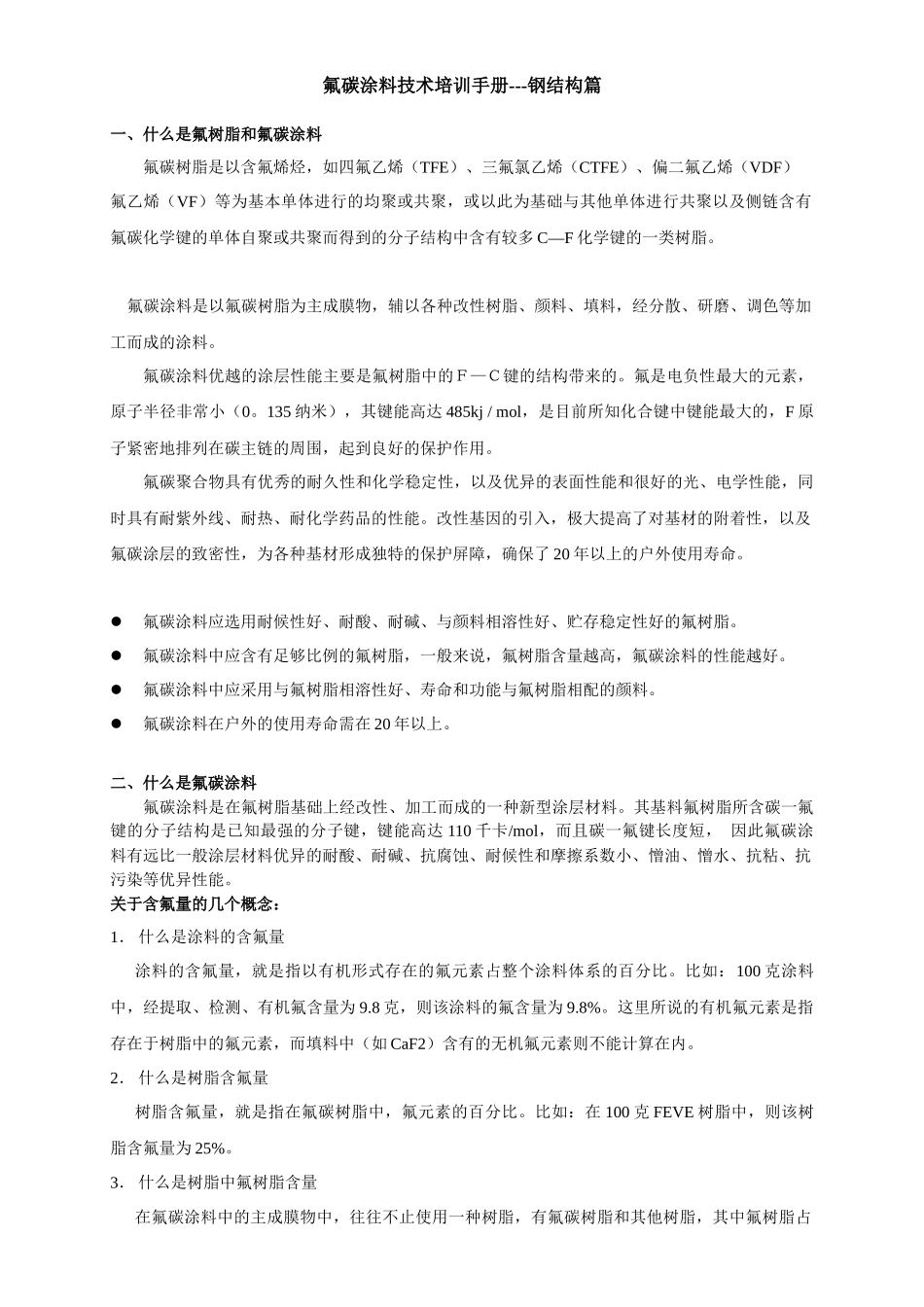

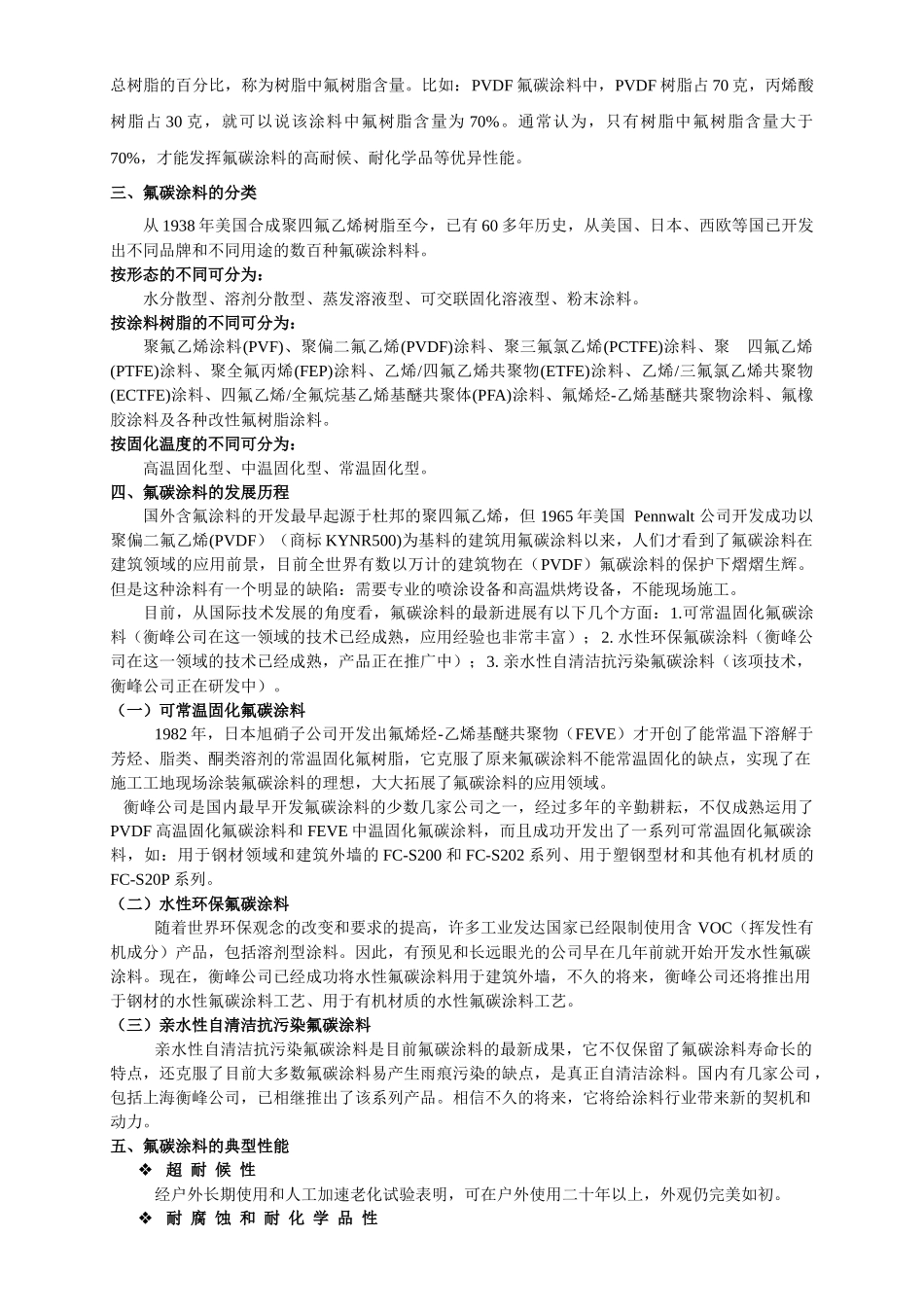

氟碳涂料技术培训手册---钢结构篇一、什么是氟树脂和氟碳涂料氟碳树脂是以含氟烯烃，如四氟乙烯（TFE）、三氟氯乙烯（CTFE）、偏二氟乙烯（VDF）氟乙烯（VF）等为基本单体进行的均聚或共聚，或以此为基础与其他单体进行共聚以及侧链含有氟碳化学键的单体自聚或共聚而得到的分子结构中含有较多C—F化学键的一类树脂。氟碳涂料是以氟碳树脂为主成膜物，辅以各种改性树脂、颜料、填料，经分散、研磨、调色等加工而成的涂料。氟碳涂料优越的涂层性能主要是氟树脂中的Ｆ—Ｃ键的结构带来的。氟是电负性最大的元素，原子半径非常小（0。135纳米），其键能高达485kj/mol，是目前所知化合键中键能最大的，F原子紧密地排列在碳主链的周围，起到良好的保护作用。氟碳聚合物具有优秀的耐久性和化学稳定性，以及优异的表面性能和很好的光、电学性能，同时具有耐紫外线、耐热、耐化学药品的性能。改性基因的引入，极大提高了对基材的附着性，以及氟碳涂层的致密性，为各种基材形成独特的保护屏障，确保了20年以上的户外使用寿命。氟碳涂料应选用耐候性好、耐酸、耐碱、与颜料相溶性好、贮存稳定性好的氟树脂。氟碳涂料中应含有足够比例的氟树脂，一般来说，氟树脂含量越高，氟碳涂料的性能越好。氟碳涂料中应采用与氟树脂相溶性好、寿命和功能与氟树脂相配的颜料。氟碳涂料在户外的使用寿命需在20年以上。二、什么是氟碳涂料氟碳涂料是在氟树脂基础上经改性、加工而成的一种新型涂层材料。其基料氟树脂所含碳一氟键的分子结构是已知最强的分子键，键能高达110千卡/mol，而且碳一氟键长度短，因此氟碳涂料有远比一般涂层材料优异的耐酸、耐碱、抗腐蚀、耐候性和摩擦系数小、憎油、憎水、抗粘、抗污染等优异性能。关于含氟量的几个概念：1．什么是涂料的含氟量涂料的含氟量，就是指以有机形式存在的氟元素占整个涂料体系的百分比。比如：100克涂料中，经提取、检测、有机氟含量为9.8克，则该涂料的氟含量为9.8%。这里所说的有机氟元素是指存在于树脂中的氟元素，而填料中（如CaF2）含有的无机氟元素则不能计算在内。2．什么是树脂含氟量树脂含氟量，就是指在氟碳树脂中，氟元素的百分比。比如：在100克FEVE树脂中，则该树脂含氟量为25%。3．什么是树脂中氟树脂含量在氟碳涂料中的主成膜物中，往往不止使用一种树脂，有氟碳树脂和其他树脂，其中氟树脂占总树脂的百分比，称为树脂中氟树脂含量。比如：PVDF氟碳涂料中，PVDF树脂占70克，丙烯酸树脂占30克，就可以说该涂料中氟树脂含量为70%。通常认为，只有树脂中氟树脂含量大于70%，才能发挥氟碳涂料的高耐候、耐化学品等优异性能。三、氟碳涂料的分类从1938年美国合成聚四氟乙烯树脂至今，已有60多年历史，从美国、日本、西欧等国已开发出不同品牌和不同用途的数百种氟碳涂料料。按形态的不同可分为：水分散型、溶剂分散型、蒸发溶液型、可交联固化溶液型、粉末涂料。按涂料树脂的不同可分为：聚氟乙烯涂料(PVF)、聚偏二氟乙烯(PVDF)涂料、聚三氟氯乙烯(PCTFE)涂料、聚四氟乙烯(PTFE)涂料、聚全氟丙烯(FEP)涂料、乙烯/四氟乙烯共聚物(ETFE)涂料、乙烯/三氟氯乙烯共聚物(ECTFE)涂料、四氟乙烯/全氟烷基乙烯基醚共聚体(PFA)涂料、氟烯烃-乙烯基醚共聚物涂料、氟橡胶涂料及各种改性氟树脂涂料。按固化温度的不同可分为：高温固化型、中温固化型、常温固化型。四、氟碳涂料的发展历程国外含氟涂料的开发最早起源于杜邦的聚四氟乙烯，但1965年美国Pennwalt公司开发成功以聚偏二氟乙烯(PVDF）（商标KYNR500)为基料的建筑用氟碳涂料以来，人们才看到了氟碳涂料在建筑领域的应用前景，目前全世界有数以万计的建筑物在（PVDF）氟碳涂料的保护下熠熠生辉。但是这种涂料有一个明显的缺陷：需要专业的喷涂设备和高温烘烤设备，不能现场施工。目前，从国际技术发展的角度看，氟碳涂料的最新进展有以下几个方面：1.可常温固化氟碳涂料（衡峰公司在这一领域的技术已经成熟，应用经验也非常丰富）；2.水性环保氟碳涂料（衡峰公司在这一领域的技术已经成熟，产品正在推广中）；3.亲水性自清洁抗污染氟碳涂料（该项技术，衡峰公司正在研发中）。（一）可常温...
