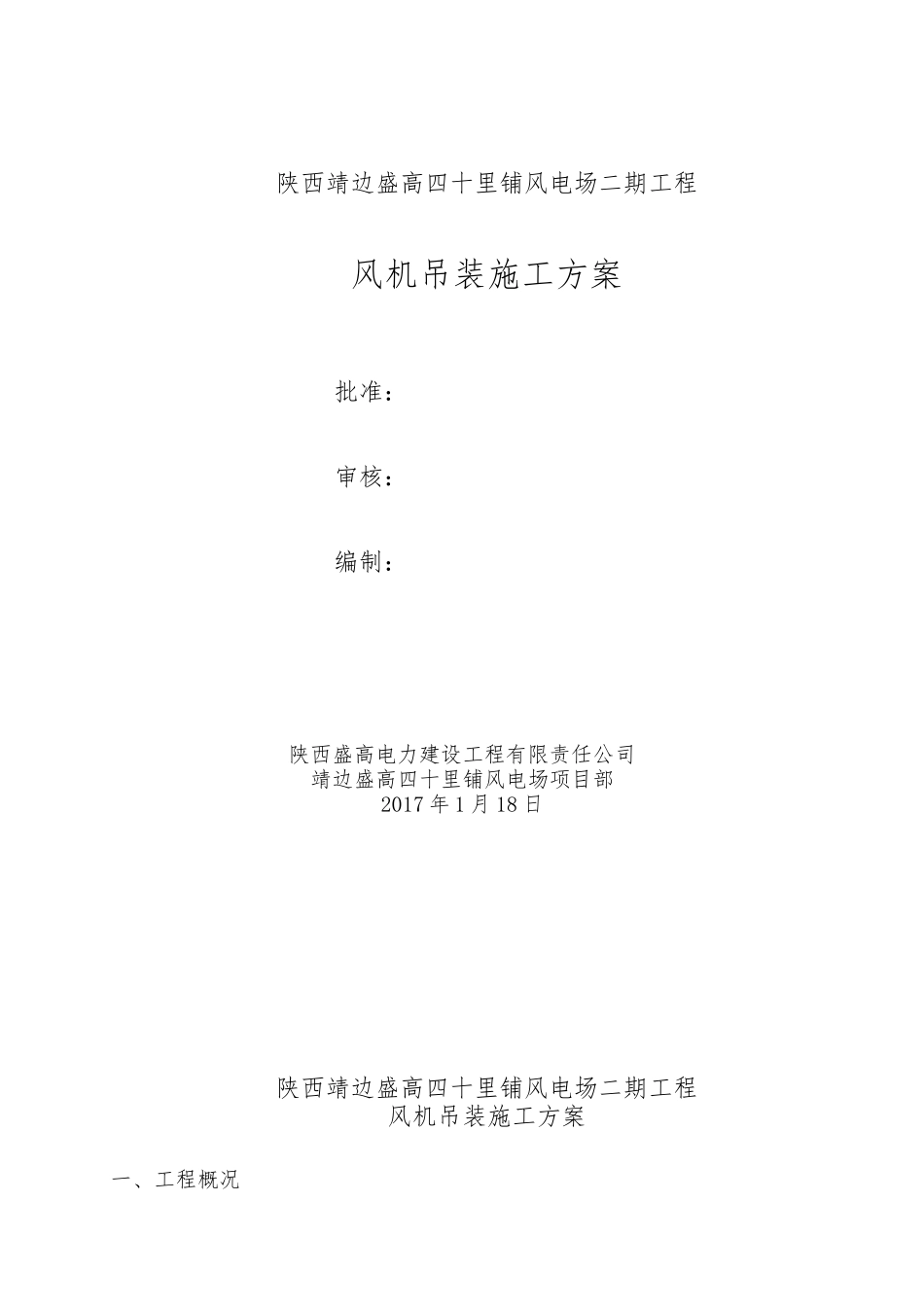

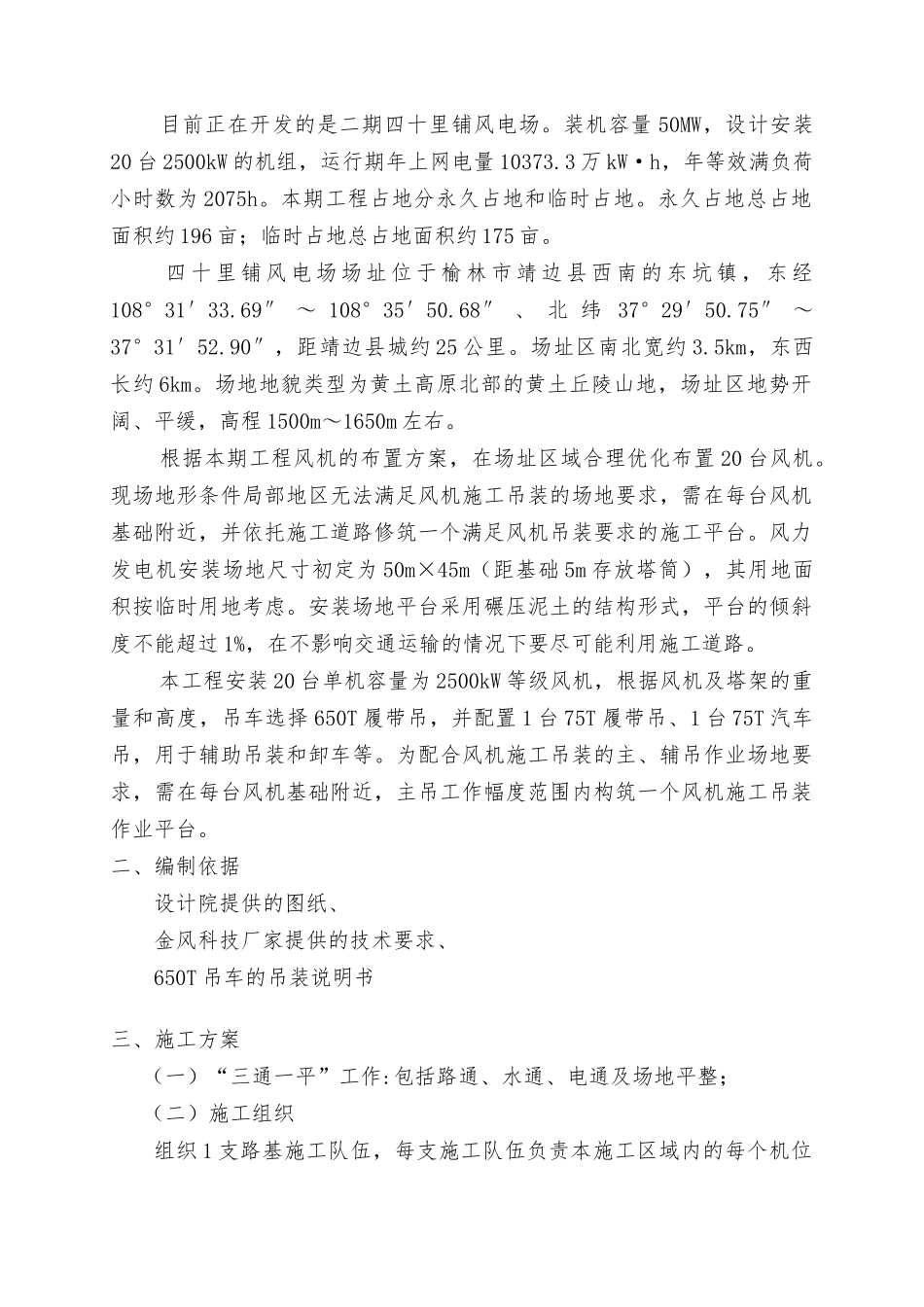

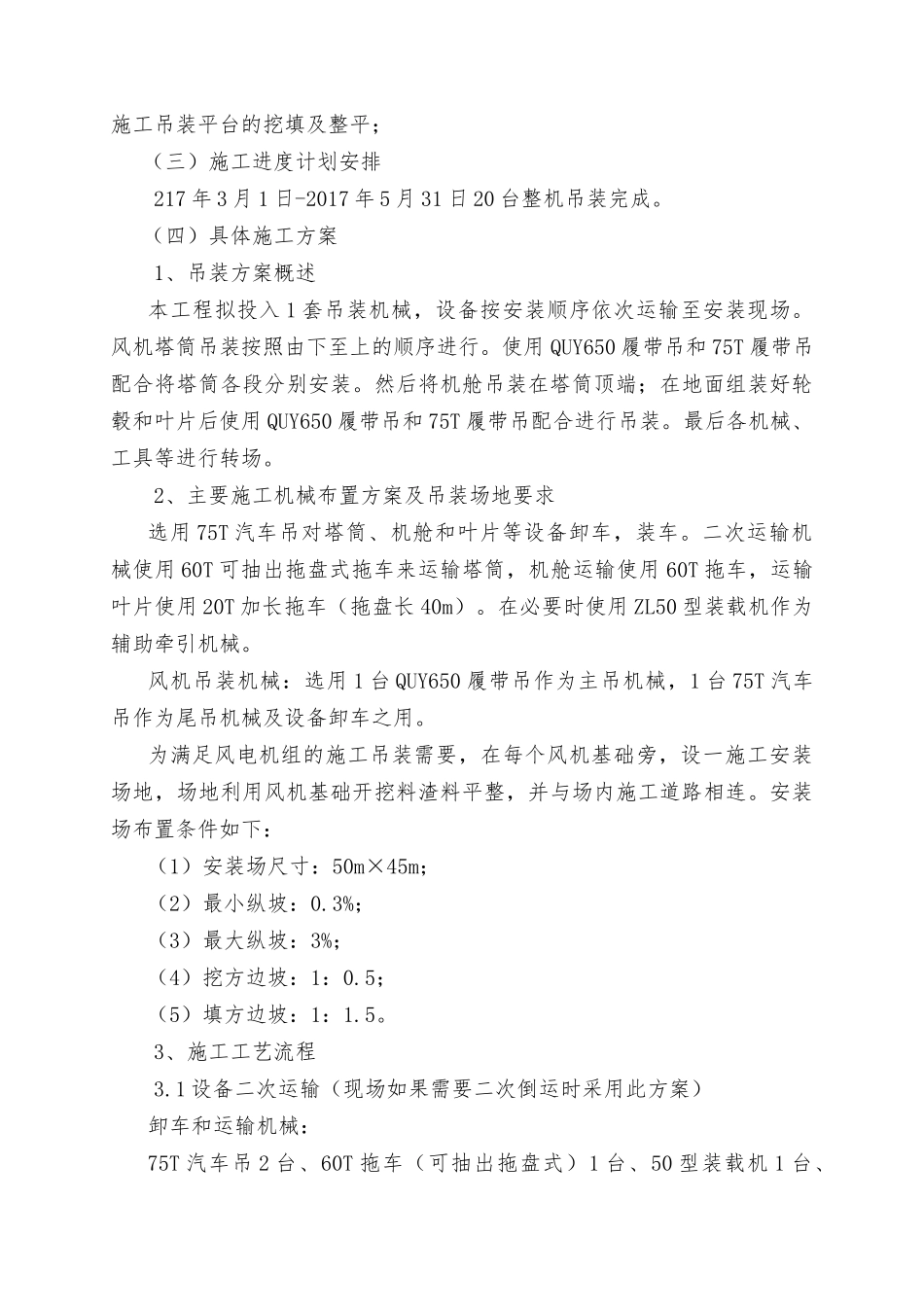

陕西靖边盛高四十里铺风电场二期工程风机吊装施工方案批准：审核：编制：陕西盛高电力建设工程有限责任公司靖边盛高四十里铺风电场项目部2017年1月18日陕西靖边盛高四十里铺风电场二期工程风机吊装施工方案一、工程概况目前正在开发的是二期四十里铺风电场。装机容量50MW，设计安装20台2500kW的机组，运行期年上网电量10373.3万kW·h，年等效满负荷小时数为2075h。本期工程占地分永久占地和临时占地。永久占地总占地面积约196亩；临时占地总占地面积约175亩。四十里铺风电场场址位于榆林市靖边县西南的东坑镇，东经108°31′33.69″～108°35′50.68″、北纬37°29′50.75″～37°31′52.90″，距靖边县城约25公里。场址区南北宽约3.5km，东西长约6km。场地地貌类型为黄土高原北部的黄土丘陵山地，场址区地势开阔、平缓，高程1500m～1650m左右。根据本期工程风机的布置方案，在场址区域合理优化布置20台风机。现场地形条件局部地区无法满足风机施工吊装的场地要求，需在每台风机基础附近，并依托施工道路修筑一个满足风机吊装要求的施工平台。风力发电机安装场地尺寸初定为50m×45m（距基础5m存放塔筒），其用地面积按临时用地考虑。安装场地平台采用碾压泥土的结构形式，平台的倾斜度不能超过1%，在不影响交通运输的情况下要尽可能利用施工道路。本工程安装20台单机容量为2500kW等级风机，根据风机及塔架的重量和高度，吊车选择650T履带吊，并配置1台75T履带吊、1台75T汽车吊，用于辅助吊装和卸车等。为配合风机施工吊装的主、辅吊作业场地要求，需在每台风机基础附近，主吊工作幅度范围内构筑一个风机施工吊装作业平台。二、编制依据设计院提供的图纸、金风科技厂家提供的技术要求、650T吊车的吊装说明书三、施工方案（一）“三通一平”工作:包括路通、水通、电通及场地平整；（二）施工组织组织1支路基施工队伍，每支施工队伍负责本施工区域内的每个机位施工吊装平台的挖填及整平；（三）施工进度计划安排217年3月1日-2017年5月31日20台整机吊装完成。（四）具体施工方案1、吊装方案概述本工程拟投入1套吊装机械，设备按安装顺序依次运输至安装现场。风机塔筒吊装按照由下至上的顺序进行。使用QUY650履带吊和75T履带吊配合将塔筒各段分别安装。然后将机舱吊装在塔筒顶端；在地面组装好轮毂和叶片后使用QUY650履带吊和75T履带吊配合进行吊装。最后各机械、工具等进行转场。2、主要施工机械布置方案及吊装场地要求选用75T汽车吊对塔筒、机舱和叶片等设备卸车，装车。二次运输机械使用60T可抽出拖盘式拖车来运输塔筒，机舱运输使用60T拖车，运输叶片使用20T加长拖车（拖盘长40m）。在必要时使用ZL50型装载机作为辅助牵引机械。风机吊装机械：选用1台QUY650履带吊作为主吊机械，1台75T汽车吊作为尾吊机械及设备卸车之用。为满足风电机组的施工吊装需要，在每个风机基础旁，设一施工安装场地，场地利用风机基础开挖料渣料平整，并与场内施工道路相连。安装场布置条件如下：（1）安装场尺寸：50m×45m；（2）最小纵坡：0.3%；（3）最大纵坡：3%；（4）挖方边坡：1：0.5；（5）填方边坡：1：1.5。3、施工工艺流程3.1设备二次运输（现场如果需要二次倒运时采用此方案）卸车和运输机械：75T汽车吊2台、60T拖车（可抽出拖盘式）1台、50型装载机1台、20T加长拖车（拖盘长40m）1台。运输道路：（1）设备进场道路宽度为8m，要求坡度不超过9%；道路转弯半径不小于35m。（2）为减少运输车辆的爬坡阻力和车辆会车需要，要求场地平整，轧实。（3）设备直接进场，如果运输车辆爬坡能力不足可采用装载机等其他机械施加外力牵引以增加爬坡能力。（4）运输道路见附图3。卸车和运输方案：（1）卸车和装车：使用1台75T汽车吊对塔筒、机舱和叶片等设备卸车，装车。塔筒卸车使用35T×20m吊带一对，其他设备卸车使用专用吊具。（2）运输：运输机械使用60T可抽出拖盘式拖车两台来运输塔筒，机舱运输使用60T拖车，运输叶片使用20T加长拖车（拖盘长40m）。在运输能力不足时使用50型装载机作为辅助牵引机械。3.2吊装前的准备及基本要求机组的安装应根据机组制造厂已审批的机组安装图及有关技术文件，按规范要求...
