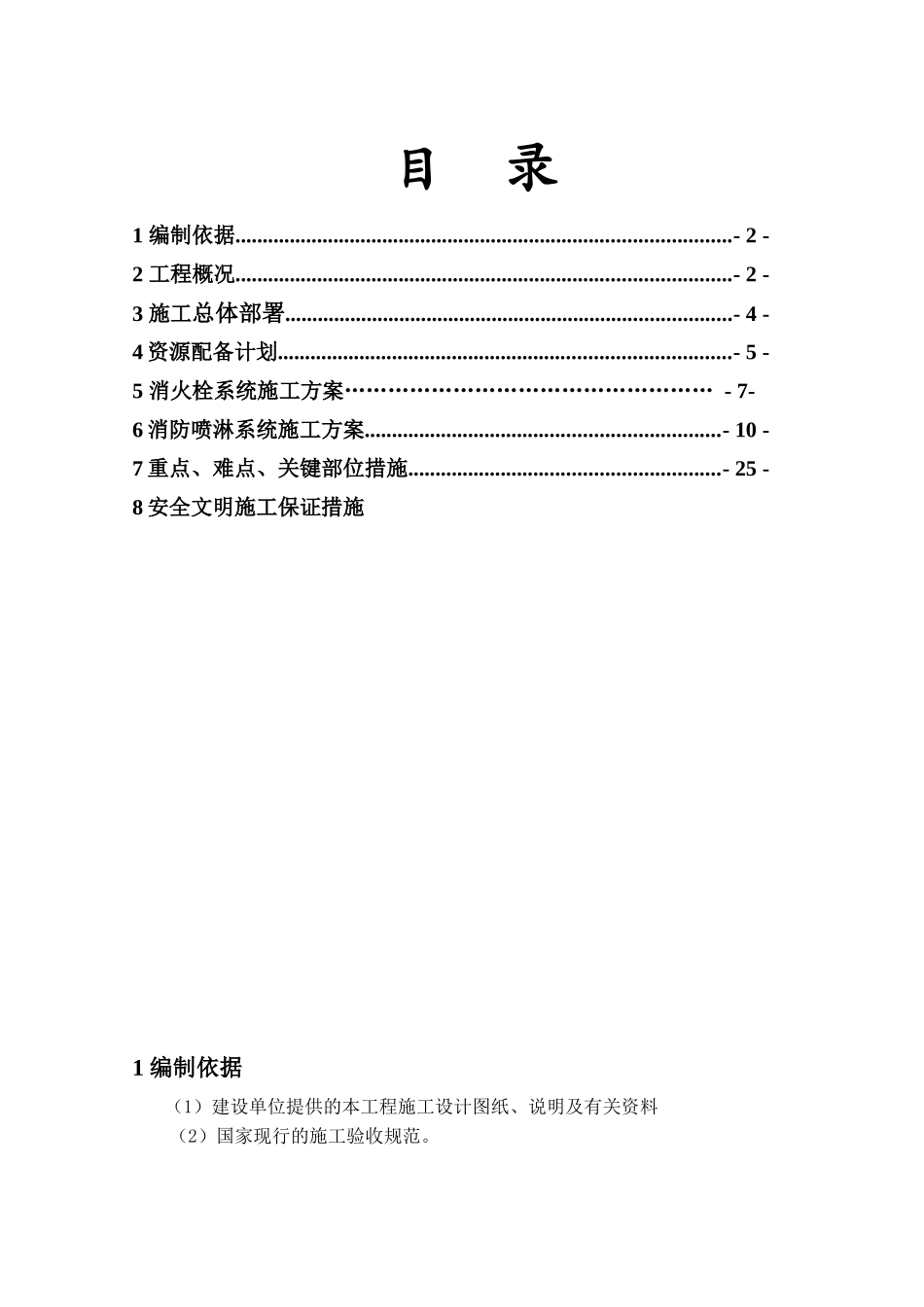

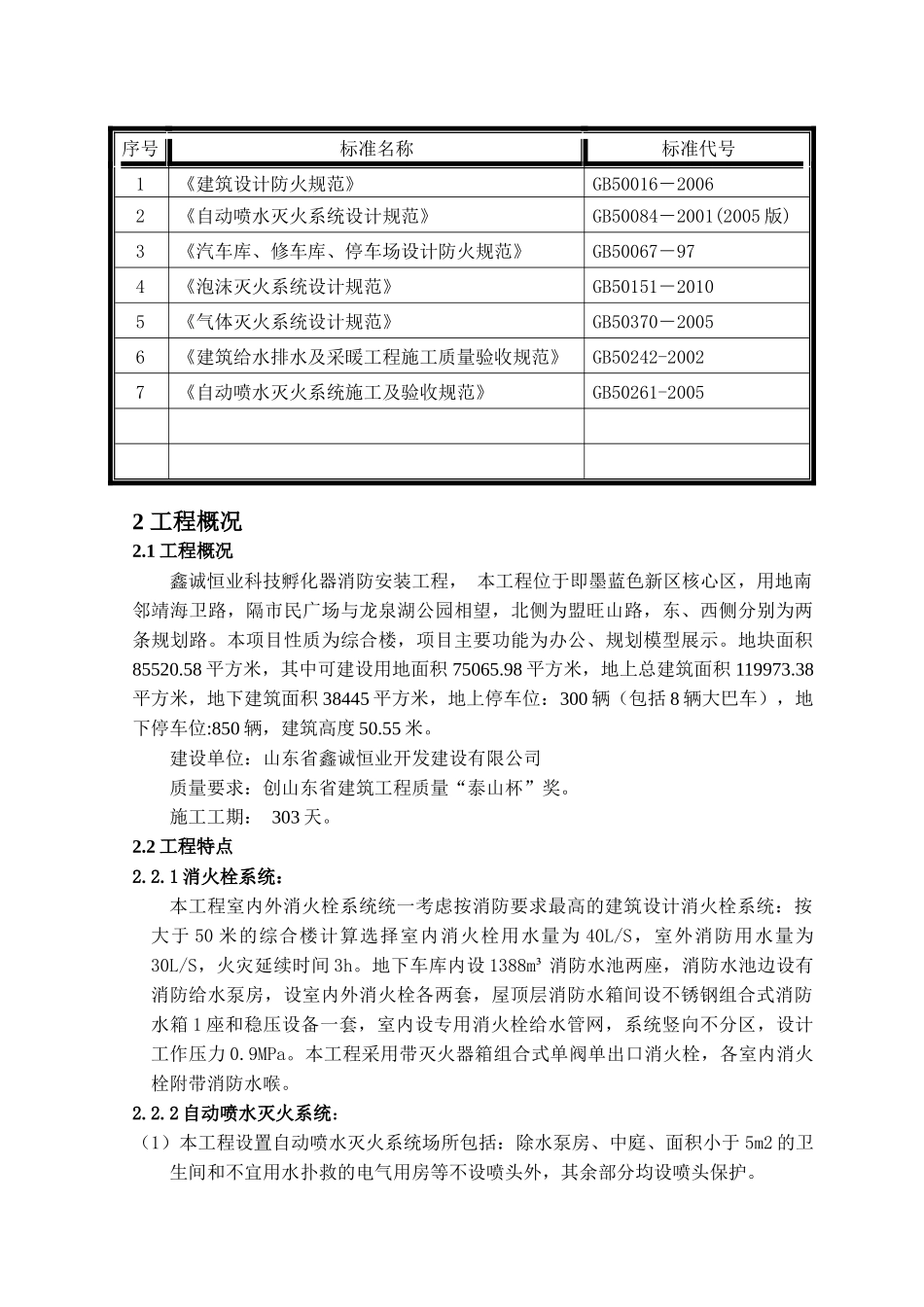

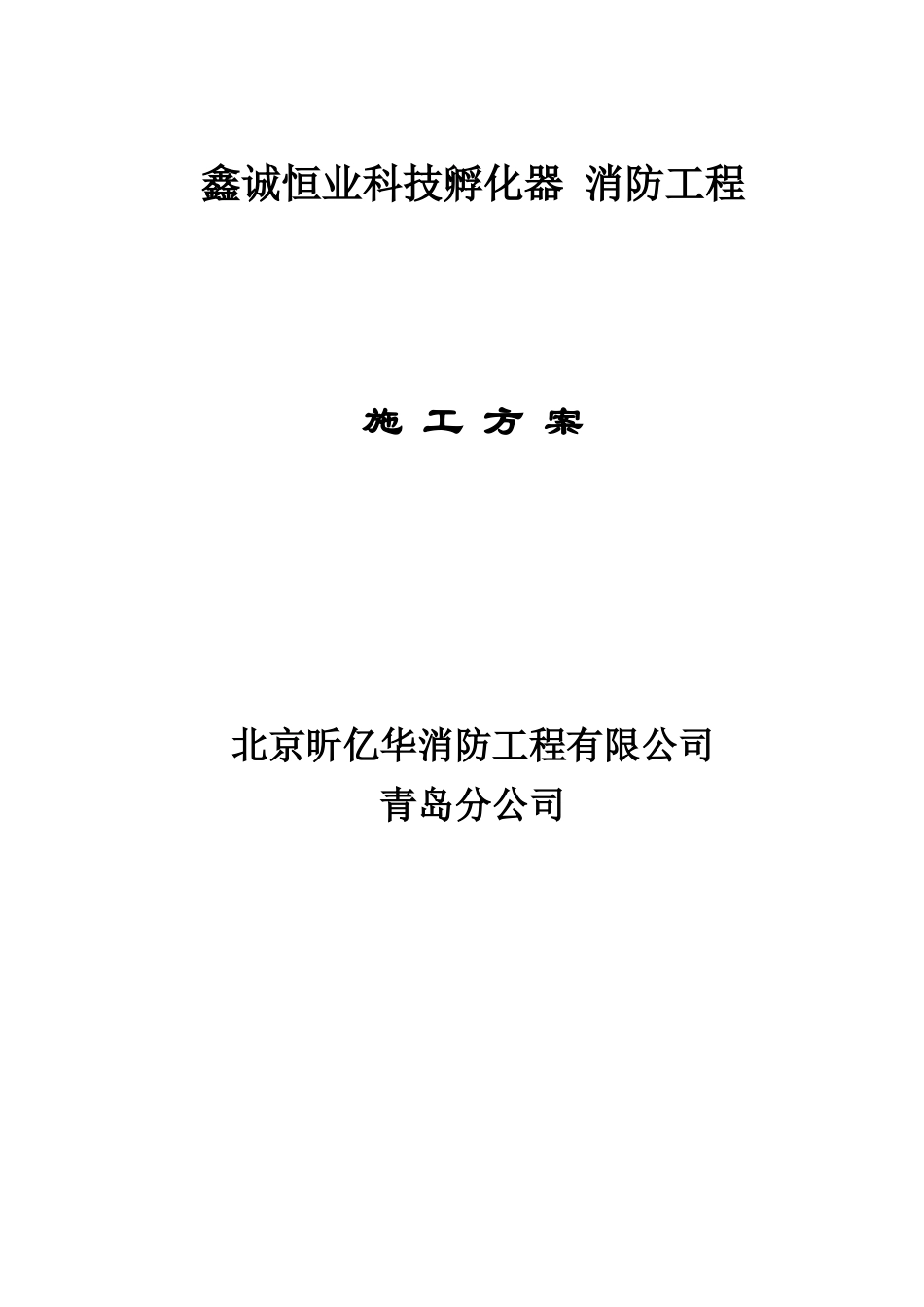

鑫诚恒业科技孵化器消防工程施工方案北京昕亿华消防工程有限公司青岛分公司目录1编制依据...........................................................................................-2-2工程概况...........................................................................................-2-3施工总体部署..................................................................................-4-4资源配备计划...................................................................................-5-5消火栓系统施工方案……………………………………………-7-6消防喷淋系统施工方案.................................................................-10-7重点、难点、关键部位措施.........................................................-25-8安全文明施工保证措施1编制依据（1）建设单位提供的本工程施工设计图纸、说明及有关资料（2）国家现行的施工验收规范。2工程概况2.1工程概况鑫诚恒业科技孵化器消防安装工程，本工程位于即墨蓝色新区核心区，用地南邻靖海卫路，隔市民广场与龙泉湖公园相望，北侧为盟旺山路，东、西侧分别为两条规划路。本项目性质为综合楼，项目主要功能为办公、规划模型展示。地块面积85520.58平方米，其中可建设用地面积75065.98平方米，地上总建筑面积119973.38平方米，地下建筑面积38445平方米，地上停车位：300辆（包括8辆大巴车），地下停车位:850辆，建筑高度50.55米。建设单位：山东省鑫诚恒业开发建设有限公司质量要求：创山东省建筑工程质量“泰山杯”奖。施工工期：303天。2.2工程特点2.2.1消火栓系统：本工程室内外消火栓系统统一考虑按消防要求最高的建筑设计消火栓系统：按大于50米的综合楼计算选择室内消火栓用水量为40L/S，室外消防用水量为30L/S，火灾延续时间3h。地下车库内设1388m³消防水池两座，消防水池边设有消防给水泵房，设室内外消火栓各两套，屋顶层消防水箱间设不锈钢组合式消防水箱1座和稳压设备一套，室内设专用消火栓给水管网，系统竖向不分区，设计工作压力0.9MPa。本工程采用带灭火器箱组合式单阀单出口消火栓，各室内消火栓附带消防水喉。2.2.2自动喷水灭火系统：（1）本工程设置自动喷水灭火系统场所包括：除水泵房、中庭、面积小于5m2的卫生间和不宜用水扑救的电气用房等不设喷头外，其余部分均设喷头保护。序号标准名称标准代号1《建筑设计防火规范》GB50016－20062《自动喷水灭火系统设计规范》GB50084－2001(2005版)3《汽车库、修车库、停车场设计防火规范》GB50067－974《泡沫灭火系统设计规范》GB50151－20105《气体灭火系统设计规范》GB50370－20056《建筑给水排水及采暖工程施工质量验收规范》GB50242-20027《自动喷水灭火系统施工及验收规范》GB50261-2005（2）本工程地下部分按中危II级设计，喷水强度8L/min.m2，作用面积465平方米，系统设计流量按100L/S计。（3）本工程地上部分按中危I级设计，喷水强度6L/min.m2，作用面积160平方米，系统设计流量按22L/S计。（4）本工程采用湿式系统。车库采用闭式自喷灭火-泡沫联用系统。喷水加压给水泵设在消防水泵房内，两用一备。泡沫混合液供给时间为10分钟。泡沫系统采用水成膜泡沫液，泡沫液混合比为6%。报警阀室放置两个泡沫液罐，每个泡沫液罐储液量为2500L。泡沫系统比例混合器工作压力范围为0.6～1.2MPa，需满足泡沫混合液流量8-120L/s。中庭部分采用水炮系统，共计12个，系统流量30L/s。（5）报警阀设置地下车库的报警阀间内。每个报警阀控制喷头数为800个以内。最不利处喷头静压不小于0.1MPa。警阀前的阀门以及自喷管道上凡信号阀外的阀门均应采用有锁定阀位功能的阀门。（6）室外设7套地上式水泵结合器，与自动喷水系统湿式报警阀之前干管相连。（待室外设计另详）（7）喷淋系统水平干管应有不小于千分之二的坡度坡向放空阀，不得已向上拐弯时，管道拐弯处设加设DN20自动排气阀。在每个防火分区设DN50的泄水阀，在最不利喷头处设置末端试水装置，在系统每个防火分区管网的最高点及易存气的地方设置快速排气阀。（8）系统设计工作压力...
