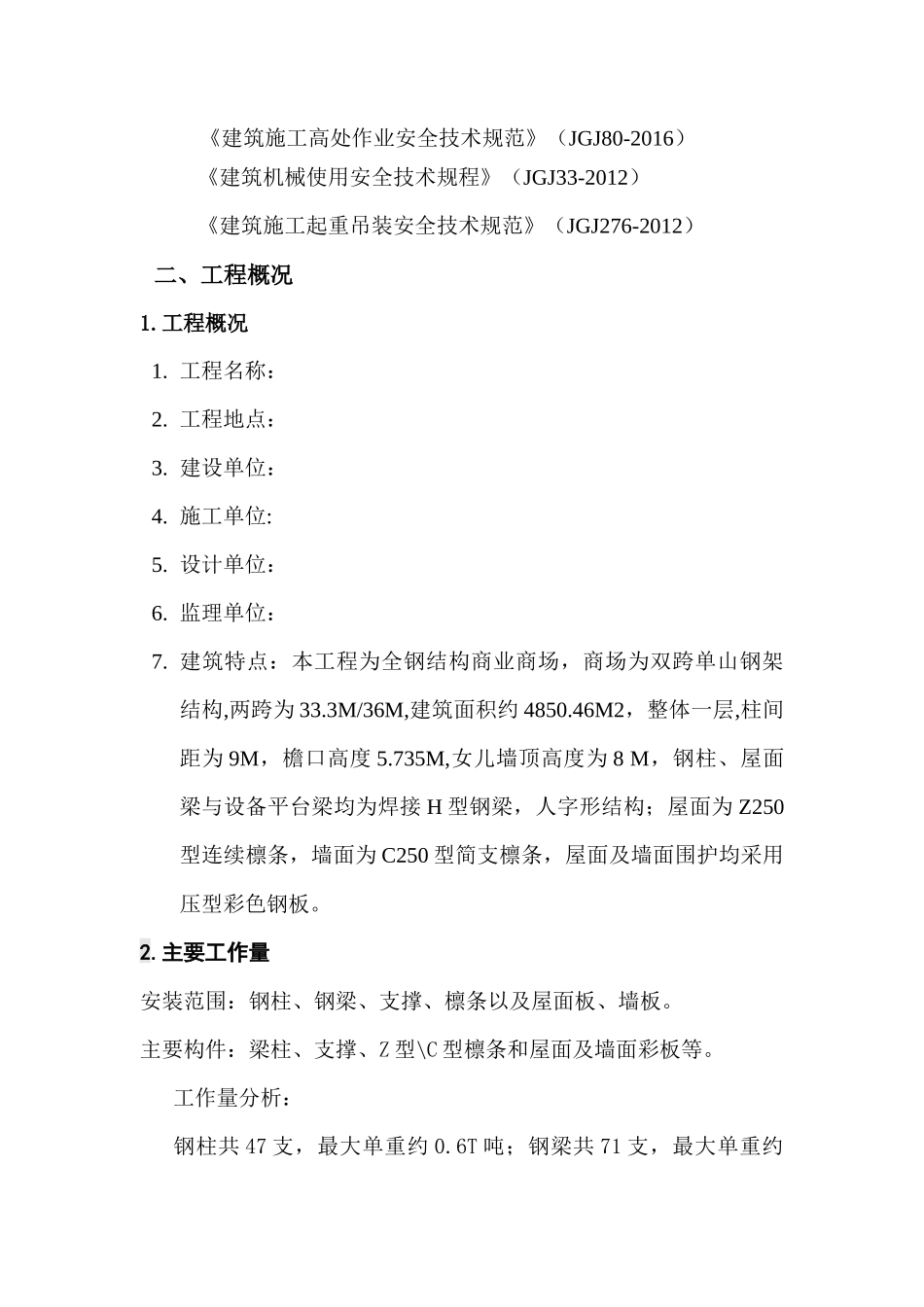

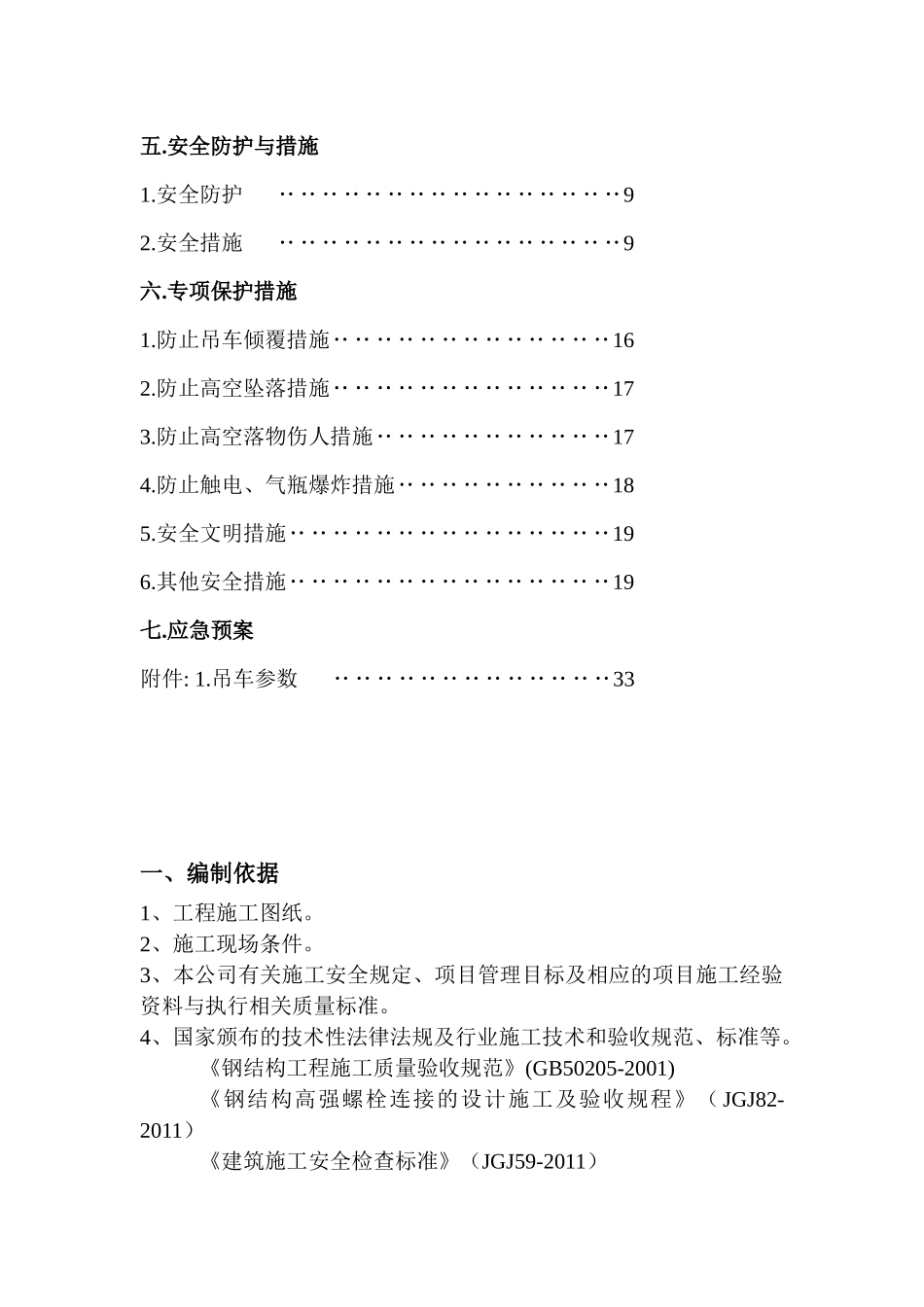

目录一．编制依据‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1二.工程概况1.工程概况‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12.主要工作量‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1三.主要设备选用与稳定性计算1.设备选用A.吊车的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2B.钢丝绳的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥3C.挟扣的选用‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥42.稳定性计算A.吊车稳定性计算‥‥‥‥‥‥‥‥‥‥‥‥‥4B.地基承载力计算‥‥‥‥‥‥‥‥‥‥‥‥‥5C.吊装机具材料‥‥‥‥‥‥‥‥‥‥‥‥‥‥6D.安全绳的计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥6四.施工组织1.施工组织‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥62.制度‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥73.准备‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥74.队伍选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥8五.安全防护与措施1.安全防护‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥92.安全措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9六.专项保护措施1.防止吊车倾覆措施‥‥‥‥‥‥‥‥‥‥‥‥‥162.防止高空坠落措施‥‥‥‥‥‥‥‥‥‥‥‥‥173.防止高空落物伤人措施‥‥‥‥‥‥‥‥‥‥‥174.防止触电、气瓶爆炸措施‥‥‥‥‥‥‥‥‥‥185.安全文明措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥196.其他安全措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥19七.应急预案附件:1.吊车参数‥‥‥‥‥‥‥‥‥‥‥‥‥33一、编制依据1、工程施工图纸。2、施工现场条件。3、本公司有关施工安全规定、项目管理目标及相应的项目施工经验资料与执行相关质量标准。4、国家颁布的技术性法律法规及行业施工技术和验收规范、标准等。《钢结构工程施工质量验收规范》(GB50205-2001)《钢结构高强螺栓连接的设计施工及验收规程》（JGJ82-2011）《建筑施工安全检查标准》（JGJ59-2011）《建筑施工高处作业安全技术规范》（JGJ80-2016）《建筑机械使用安全技术规程》（JGJ33-2012）《建筑施工起重吊装安全技术规范》（JGJ276-2012）二、工程概况1.工程概况1.工程名称：2.工程地点：3.建设单位：4.施工单位:5.设计单位：6.监理单位：7.建筑特点：本工程为全钢结构商业商场，商场为双跨单山钢架结构,两跨为33.3M/36M,建筑面积约4850.46M2，整体一层,柱间距为9M，檐口高度5.735M,女儿墙顶高度为8M，钢柱、屋面梁与设备平台梁均为焊接H型钢梁，人字形结构；屋面为Z250型连续檩条，墙面为C250型简支檩条，屋面及墙面围护均采用压型彩色钢板。2.主要工作量安装范围：钢柱、钢梁、支撑、檩条以及屋面板、墙板。主要构件：梁柱、支撑、Z型\C型檩条和屋面及墙面彩板等。工作量分析：钢柱共47支，最大单重约0.6T吨；钢梁共71支，最大单重约0.5T，三支钢梁拼接最总约0.95T；平台梁125支。三.主要设备与稳定性计算1、设备选用根据前一章的技术参数，钢柱最重为0.6T，钢梁三支拼装总重约为0.95T。按照此条件，查施工手册得知：QY25型汽车起重机在支腿全伸、侧向和后向作业，全伸臂长31米时，工作幅度15米时，起升高度可达26米，起重量可达3吨，满足本工程吊装要求。具体计算分析：钢梁为两跨双坡结构共7段，在吊装时先采用二点吊安装单坡2段拼装的钢梁（约0.95T），按要求布置吊点，吊点用卸扣锁住，吊钩、吊点与钢丝绳同在一条直线再采用相同吊法安装另一坡钢梁（约0.95T）(后附钢结构安装图、钢结构堆场布置图、吊点布置图)。按钢梁0.95T吊装，验算如下：A吊机的选用：吊机选用QY25型汽车起重机最大作业半径：R=15m最大起升高度：L=31m吊臂高度=安装基面高度+吊钩高度+吊索高度+安全高度其中：安装顶面高度7.4M吊索高度6M大钩高度1M安全距离2M故吊臂垂直高度应满足≥16.4M额定起重量：G=3.0T支腿跨度：5.7M×5.05M吊装载荷Q1钢梁重：Q=0.95T不均匀系数：K1=1.1动载系数：K2=1.05风栽系数：K3=1.1基本风压：W0=0.5KN/M2S：迎风面积S钢梁=0.5×22.5≈11.25m2结构风载：W1=K3×W0×S钢梁=1.1×0.5×11.25=6.1875KN≈0.619T计算载荷：Q计=QK1K2+W1=0.95×1.1×1.05+0.619≈1.72T吊钩重：q1=0.4T吊索具重：q2=0.2T吊装载荷：Q1=Q计+q1+q2=1.72+0.4+0.2=2.32T结论：3.0T＞2.32T故安全B钢丝绳的选用自钢梁一端向内4米为...
