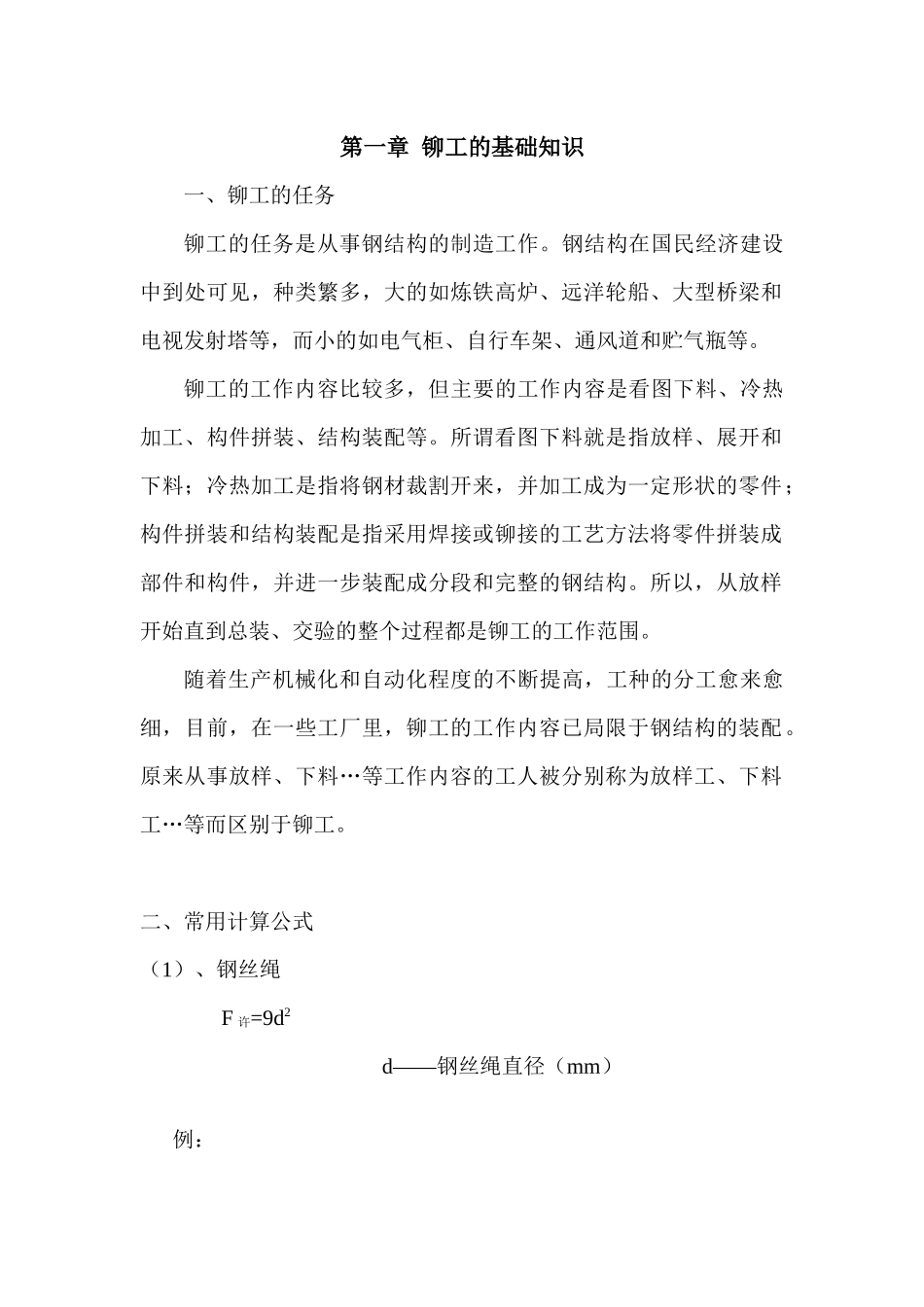

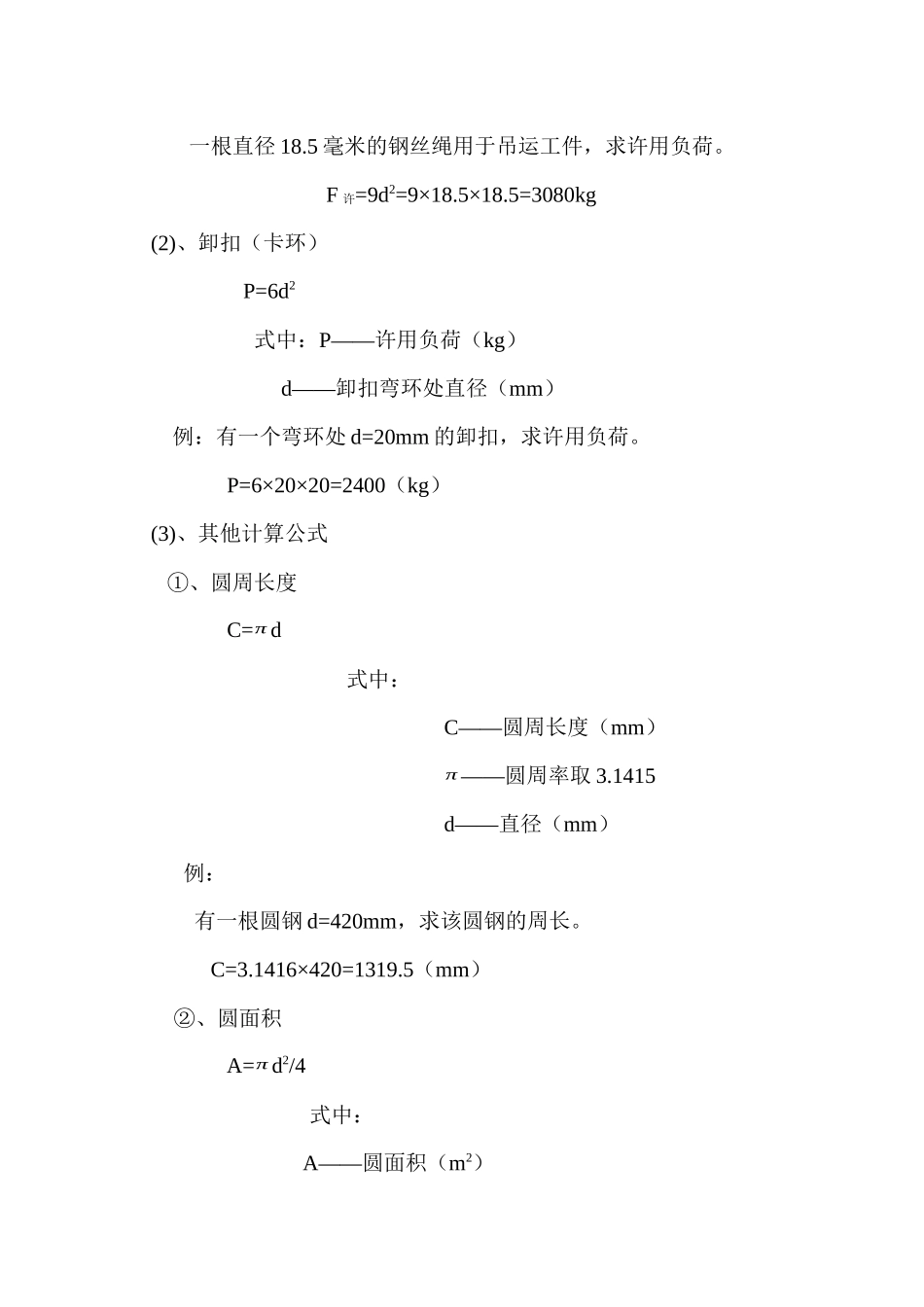

第一章铆工的基础知识.............................1第二章几何体放样..................................5第三章几何体展开...............................11第四章钢材的分类及船用钢材......................26第五章胎架......................................33第六章船体型线图放样的基本概念及胎架的运用.....39第七章焊接简介..................................44第八章船体密性试验.............................75第九章舱盖修理..................................84第十章舱口围修理................................92第十一章大面积换板..............................93第十二章船体及金属结构装配工安全知识...........111第一章铆工的基础知识一、铆工的任务铆工的任务是从事钢结构的制造工作。钢结构在国民经济建设中到处可见，种类繁多，大的如炼铁高炉、远洋轮船、大型桥梁和电视发射塔等，而小的如电气柜、自行车架、通风道和贮气瓶等。铆工的工作内容比较多，但主要的工作内容是看图下料、冷热加工、构件拼装、结构装配等。所谓看图下料就是指放样、展开和下料；冷热加工是指将钢材裁割开来，并加工成为一定形状的零件；构件拼装和结构装配是指采用焊接或铆接的工艺方法将零件拼装成部件和构件，并进一步装配成分段和完整的钢结构。所以，从放样开始直到总装、交验的整个过程都是铆工的工作范围。随着生产机械化和自动化程度的不断提高，工种的分工愈来愈细，目前，在一些工厂里，铆工的工作内容已局限于钢结构的装配。原来从事放样、下料…等工作内容的工人被分别称为放样工、下料工…等而区别于铆工。二、常用计算公式（1）、钢丝绳F许=9d2d——钢丝绳直径（mm）例：一根直径18.5毫米的钢丝绳用于吊运工件，求许用负荷。F许=9d2=9×18.5×18.5=3080kg(2)、卸扣（卡环）P=6d2式中：P——许用负荷（kg）d——卸扣弯环处直径（mm）例：有一个弯环处d=20mm的卸扣，求许用负荷。P=6×20×20=2400（kg）(3)、其他计算公式①、圆周长度C=πd式中：C——圆周长度（mm）π——圆周率取3.1415d——直径（mm）例：有一根圆钢d=420mm，求该圆钢的周长。C=3.1416×420=1319.5（mm）②、圆面积A=πd2/4式中：A——圆面积（m2）π——圆周率取3.1416d——直径（m）例：有一块圆盖板d=1.25m,求该盖板的面积。A=3.1416×1.25×1.25/4=4.908/4=1.227（m2）③、圆钢重量ω=πd2L7.85/4式中：ω——圆钢重量（kg）d——圆钢直径(分米)L——圆钢长度（分米）例：有一根圆钢长度3.2m，直径0.8m,求重量。L=3.2m=32dmd=0.8m=8dmω=3.1416×8×8/4×32×7.85=50.27×32×7.85=10627.82(kg)④、钢管重量ω=πL/4(d2-d’2)7.85式中：ω——钢管重量（kg）L——钢管长度（dm）d——钢管外径（dm）d’——钢管内径(dm)例：有一跟钢管外径100毫米，内径80毫米，长2000毫米，求重量。d=100mm=1dm,d’=80mm=0.8dmL=2000mm=20dmω=3.1416×20/4×（1×1-0.8×0.8）×7.85=15.71×2.826=44.40（kg）⑤、钢板重量ω=LBJ7.85式中：L——钢板长度（m）B——钢板宽度（m）J——钢板厚度（mm）ω——钢板重量（kg）例：有一块船用结构钢板长2.5m，宽1.6m，厚度12mm,求重量。ω=2.5×1.6×12×7.85=4×12×7.85=376.8（kg）第二章几何体放样无论是造船或其它工业生产中，部少不了用金属板制作各种儿何形体的制品．如柱体、锥体、球体、箱体等各类工件．它们都可以通过准确的作图步骤和选取不同的展开方法来求取．在造船工业生产中，尤其是船体的舾装件．往往类似有上述不同的几何形体件．如带缆桩、桅杆、通风管、排气管和各神箱柜等．它们必须在几何作图的基础上，采用几何体展开和各种方法，才能准确、简捷地进行展开．因此，全而掌掘了几何体放样的技能．是为船放样打下良好的恭础．第一节几何作图一、边垂线法（一）三规法（图1-1）步骤如下：图1-1三规法作垂线1．以a直线上的一点1为圆心，适当长R为半径画弧交a直线于2（图（l））。2．以2为圆心．R为半径画弧交前弧于3，再以3为圆心，R为半径画弧交连过2-3直线的延长线于4（图（2))。3．连接l-4直线．即垂直于a直线图（（3)).（二）半圆法...
