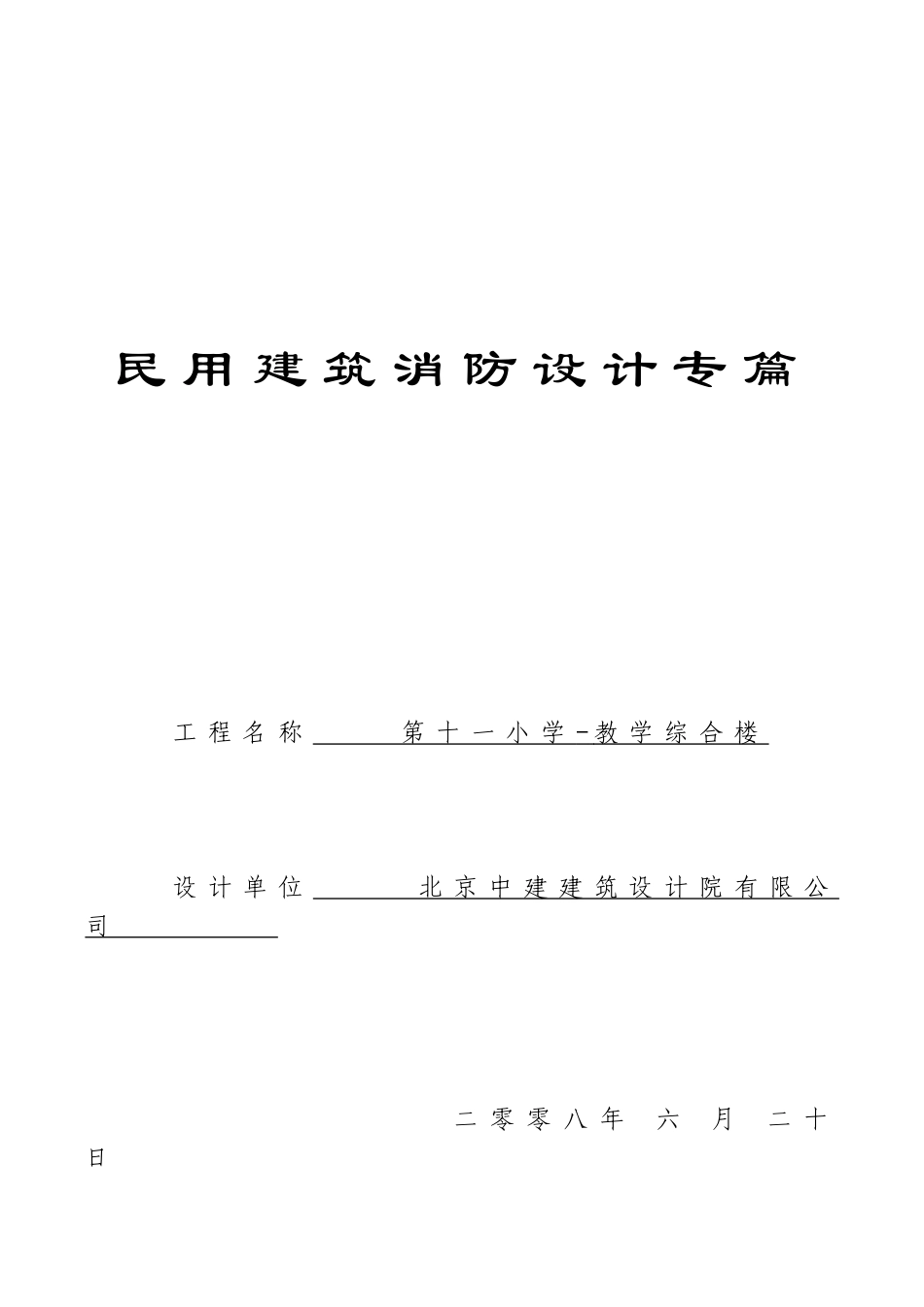

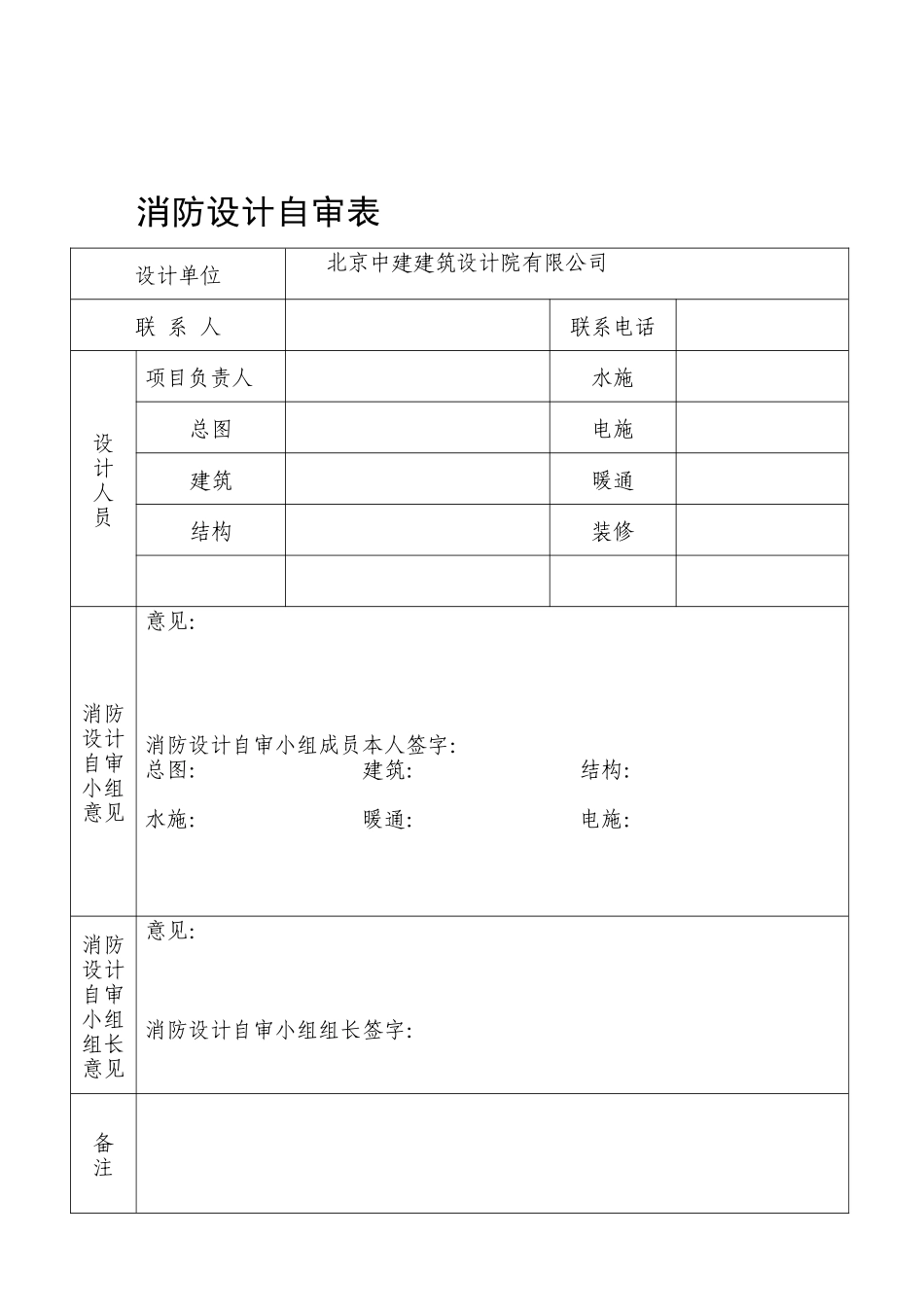

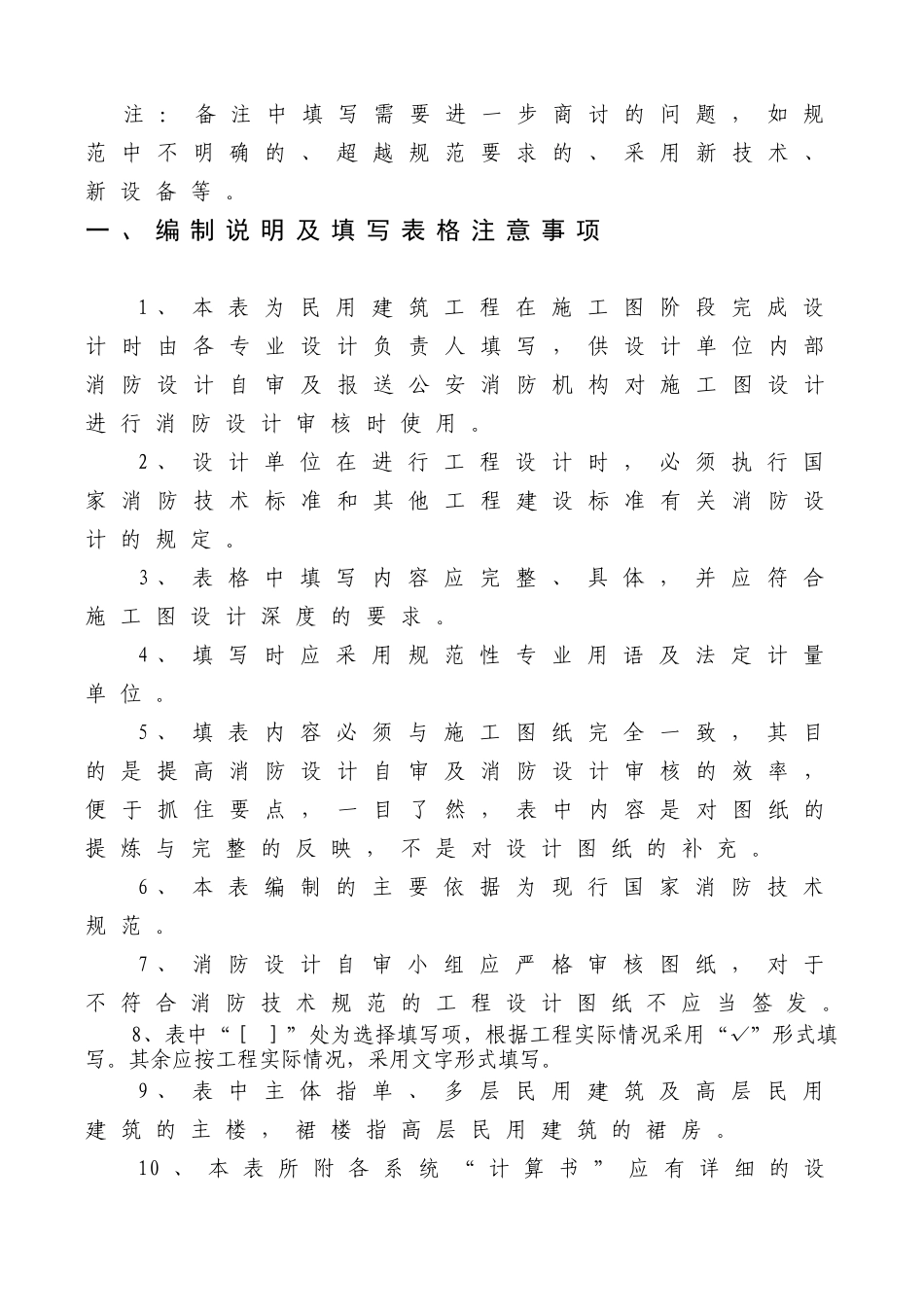

民用建筑消防设计专篇工程名称第十一小学-教学综合楼设计单位北京中建建筑设计院有限公司二零零八年六月二十日消防设计自审表设计单位北京中建建筑设计院有限公司联系人联系电话设计人员项目负责人水施总图电施建筑暖通结构装修消防设计自审小组意见意见：消防设计自审小组成员本人签字：总图：建筑：结构：水施：暖通：电施：消防设计自审小组组长意见意见：消防设计自审小组组长签字：备注注：备注中填写需要进一步商讨的问题，如规范中不明确的、超越规范要求的、采用新技术、新设备等。一、编制说明及填写表格注意事项1、本表为民用建筑工程在施工图阶段完成设计时由各专业设计负责人填写，供设计单位内部消防设计自审及报送公安消防机构对施工图设计进行消防设计审核时使用。2、设计单位在进行工程设计时，必须执行国家消防技术标准和其他工程建设标准有关消防设计的规定。3、表格中填写内容应完整、具体，并应符合施工图设计深度的要求。4、填写时应采用规范性专业用语及法定计量单位。5、填表内容必须与施工图纸完全一致，其目的是提高消防设计自审及消防设计审核的效率，便于抓住要点，一目了然，表中内容是对图纸的提炼与完整的反映，不是对设计图纸的补充。6、本表编制的主要依据为现行国家消防技术规范。7、消防设计自审小组应严格审核图纸，对于不符合消防技术规范的工程设计图纸不应当签发。8、表中“［］”处为选择填写项，根据工程实际情况采用“√”形式填写。其余应按工程实际情况，采用文字形式填写。9、表中主体指单、多层民用建筑及高层民用建筑的主楼，裙楼指高层民用建筑的裙房。10、本表所附各系统“计算书”应有详细的设计计算过程（包括运用的公式、参数含义、计算步骤、计算结果等）。11、本表中未涵盖的设计内容可参照本表自行编制。二、工程基本概况建设单位克拉玛依区发展和改革委员会联系人廖家洲联系电话6666093工程名称第十一小学教学综合楼工程号BJ08K-012/01工程地点第十一小学校园内红线图NoCJG08010工程特性及每层使用功能1.本工程属克市第十一小学改造工程，按《办公建筑设计规范》JGJ69-2006、《中小学校建筑设计规范》GBJ99-86,《建筑设计防火规范》GB50016-2006等有关规范的标准执行，本工程地上五层，地下一层，总建筑面积14541.92m2。建筑耐火等级为二级。共设5个直接对外出入口，使用功能分区明确，防火分区：（1）地下室分三个分区：第一分区为60m跑道区，面积为961.1m2，设有喷淋系统，其余两个分区面积均小于500m2，每个分区均有两个安全出口，且有一个直通室外。（2）一层分两个防火分区，以过街通道为界，分区面积均小于2500m2。（3）二层分两个防火分区，以室内篮球馆为界，分区面积均小于2500m2。（4）三至五层以自然层为界，分别为独立的一个防火分区，分区面积均小于2500m2。每个分区均有两个安全出口，且有一个直通室外。各房间及楼梯间有直接采光通风。本工程为框架结构，地下室层高为4.5m其余各层高3.9m。局部（多功能厅为4.8m，2.室内外高差0.60m。3.其每层使用功能分布如下：地下室：60m跑道，乒乓球室和库房。一层：A区为教室，B区为学生阅览室和功能教室。二层：A区为教室，B区为行政办公和室内篮球馆。三层：A区为教室，B区为功能教室。四层：A区为功能教室，B区为多功能厅（合班教室）。五层：A区为其他教学辅助用房。建筑类别多层民用建筑耐火等级二级占地面积3374.23m2建筑高度20.6m建筑层数地上5层地上层数5层地下层数1层建筑面积14541.92m2地上面积12773.37m2地下面积1768.55m2三、总平面设计1、设计建筑与四周建筑情况和间距单、多层建筑四周建筑情况和间距南侧：医疗建筑，多层建筑，地上4层，间距18m。西侧：校园活动场地。东侧：居住小区，多层建筑，地上4层，间距9.5m北侧：城市道路（西北路）高层主楼高层裙楼若防火间距不足采取何种措施2、消防车道消防车道形式车道宽度(m)转弯半径(m)回车场尺寸过街楼通道净尺寸（宽×高）环形车道≮�4.5m≮�12.0m尽端车道建筑沿街长度超过150m或总长度超过220m是否设置穿过建筑的消防车道3、消防车的登高立面及操作场地高层建筑的底边是否至少有一个长边或周边长度的...
