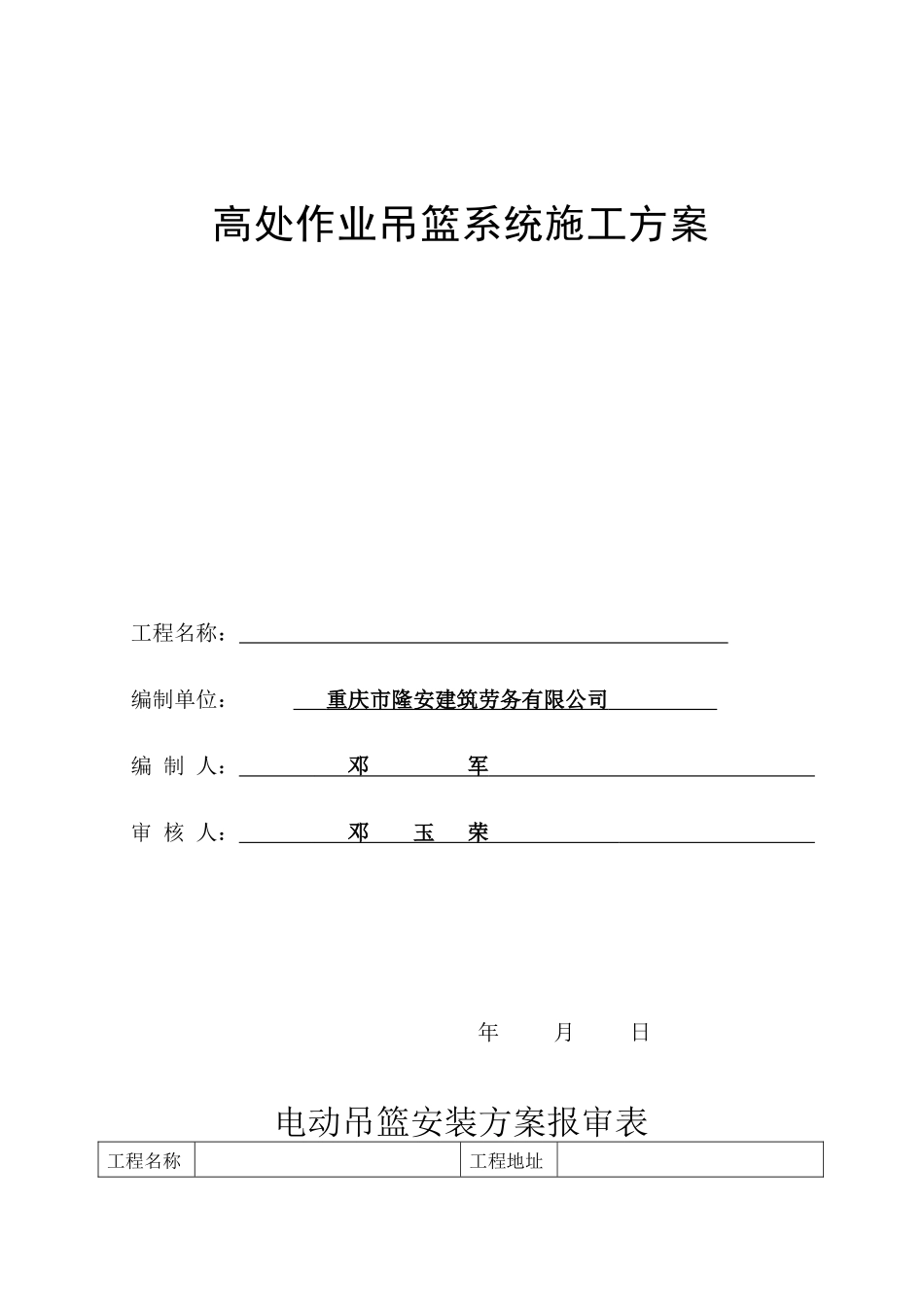

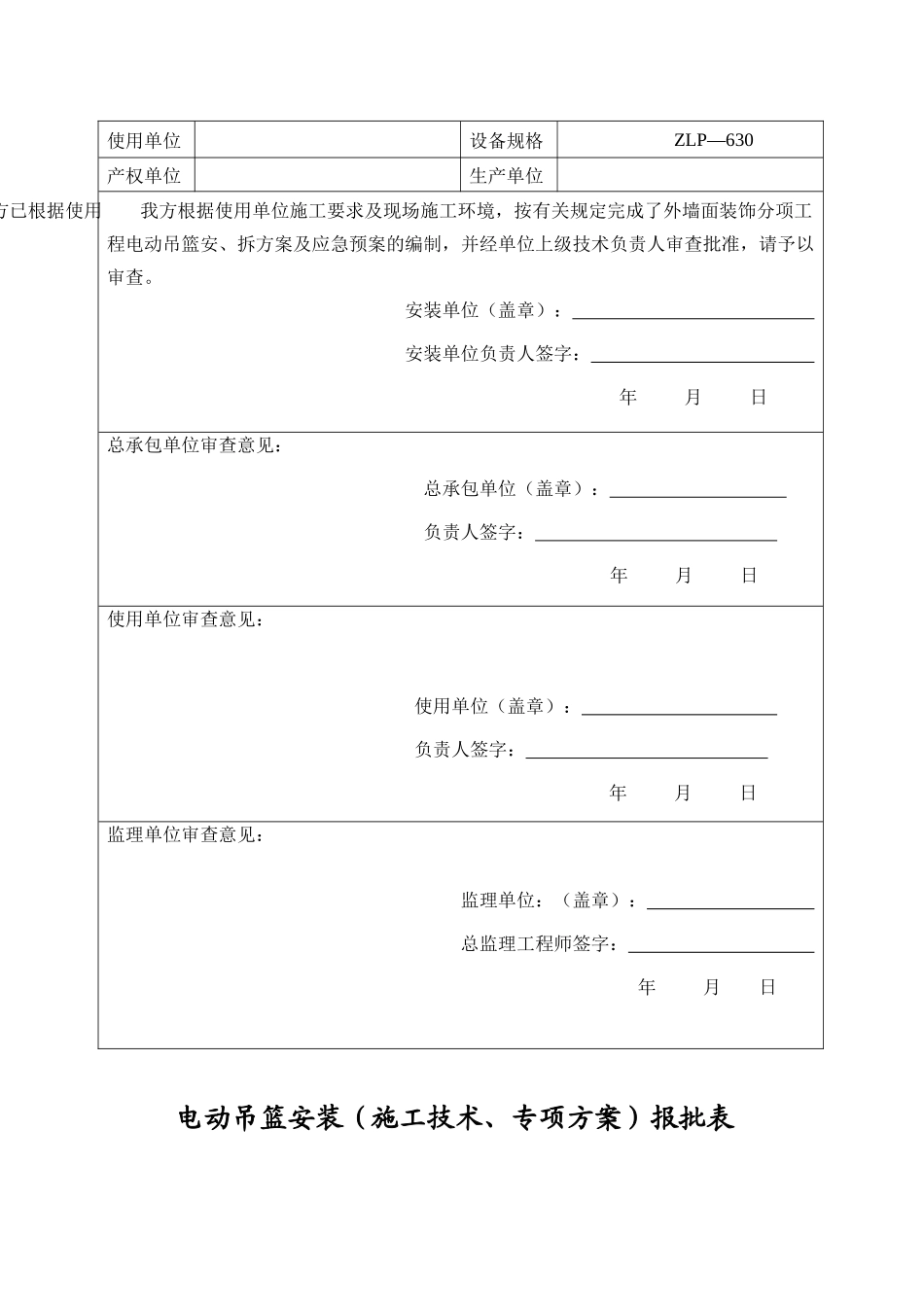

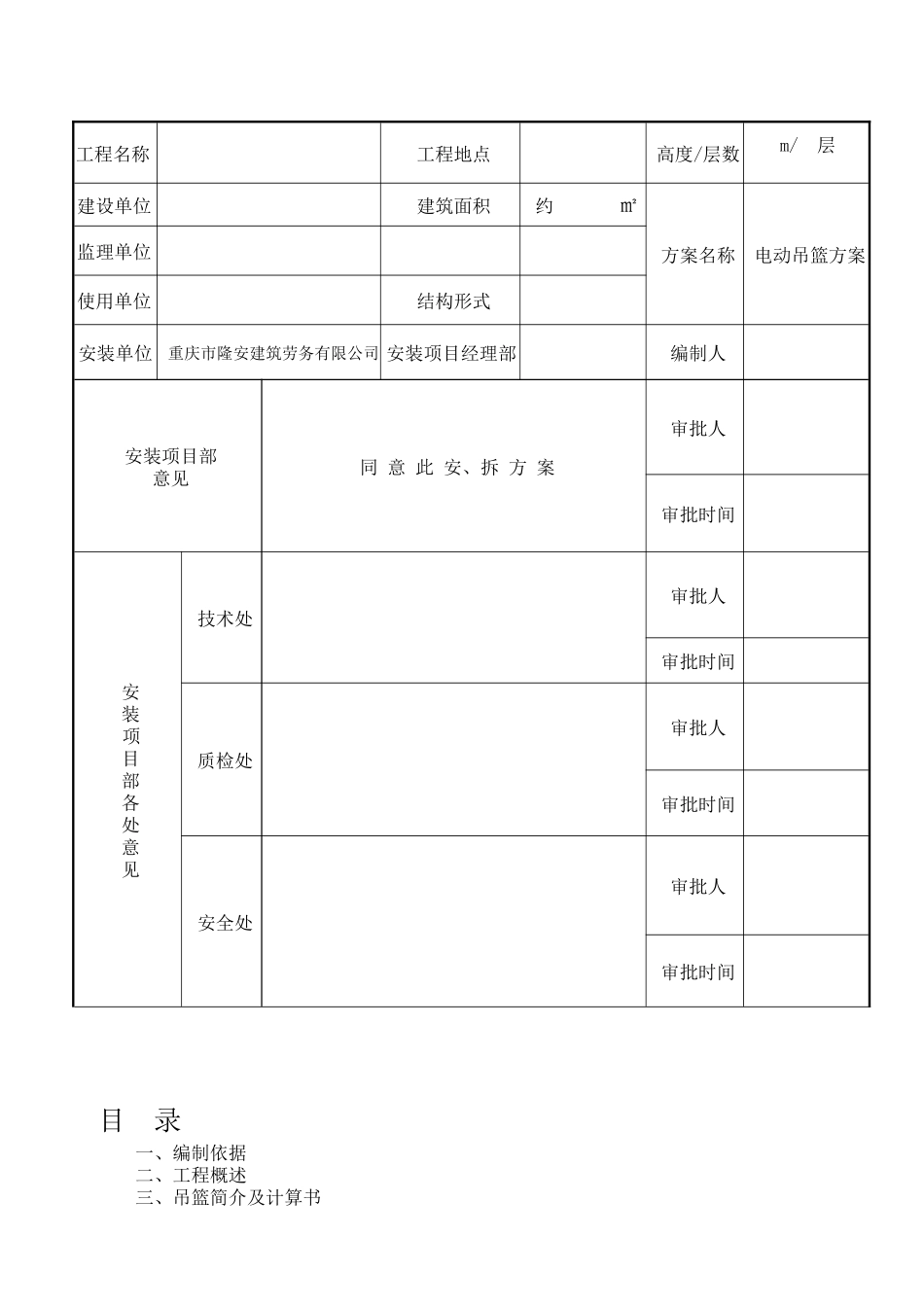

高处作业吊篮系统施工方案工程名称：编制单位：重庆市隆安建筑劳务有限公司编制人：邓军审核人：邓玉荣年月日电动吊篮安装方案报审表工程名称工程地址使用单位设备规格ZLP—630产权单位生产单位我方已根据使用我方根据使用单位施工要求及现场施工环境，按有关规定完成了外墙面装饰分项工程电动吊篮安、拆方案及应急预案的编制，并经单位上级技术负责人审查批准，请予以审查。安装单位（盖章）：安装单位负责人签字：年月日总承包单位审查意见：总承包单位（盖章）：负责人签字：年月日使用单位审查意见：使用单位（盖章）：负责人签字：年月日监理单位审查意见：监理单位：（盖章）：总监理工程师签字：年月日电动吊篮安装（施工技术、专项方案）报批表工程名称工程地点高度/层数m/层建设单位建筑面积约㎡方案名称电动吊篮方案监理单位使用单位结构形式安装单位重庆市隆安建筑劳务有限公司安装项目经理部编制人安装项目部意见同意此安、拆方案审批人审批时间安装项目部各处意见技术处审批人审批时间质检处审批人审批时间安全处审批人审批时间目录一、编制依据二、工程概述三、吊篮简介及计算书1、电动吊篮的选型2、电动吊篮主要技术参数四、施工准备五、吊篮的布置六、吊篮的安装与拆除1、悬挂机构的安装2、悬吊平台的安装3、安全锁及提升机的安装4、电器箱的安装5、穿绳检查6、重锤的安装7、限位器的安装8、安全绳和绳卡的安装9、通电、检查10、验收、交接11、拆除七、吊篮施工验收标准1、电气系统验收2、悬吊平台验收3、安全锁验收4、钢丝绳验收5、荷载试验八、安全保证措施及注意事项1、安全锁2、安全绳3、安全技术措施4、施工吊篮安全要求九、培训十、维护、保养十一、吊篮安装、拆卸过程应急措施和救援预案一、编制依据1、国家和行业颁布的有关现行设计和施工规范及标准2、建筑工程施工安全操作规程3、吊篮必须根据国家标准：高处作业吊篮《GB19155-2003》设计、制作4、《建筑施工高处作业安全技术规程》（JGJ80-91）5、建筑施工安全检查标准JGJ59—2011,及《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）6、《建筑结构荷载规范》（GB50009-2012）、《电动吊篮使用说明书》及《施工组织设计》二、安装概述，建筑物高度约米。该楼外立面工程拟采用我公司的电动吊篮施工。预计此项目安装ZLP-630型电动吊篮约台，钢丝绳为米长度，每台吊篮设置独立安全救生绳，专人进行维护、维修和日常安全检查。场地基本风压按50年一遇的1.1倍取值：0.45KN/㎡，屋面钢筋砼强度为C30，板厚为120㎜.三、吊篮简介1、电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。篮筐外型尺寸：宽700mm×高1100mm，单元长度有1米、1.5米、2米三种尺寸，然后按需要进行拼装，最大长度为5.5米，最小长度为1米。2、电动吊篮主要技术参数：ZLP-630型高处作业电动吊篮主要性能参数如下：项目技术数据备注：项目技术数据备注额定载荷(kN)630平台尺寸(mm)前栏高800，后栏高1100，平台长度1.m、2.m、3m、4m、5m、5.5m，宽度700㎜额定升降速度（m/min）7－9m/min提升机电机型号YEJ90L-4功率（kW）1.5KW×2台电压380V制动力矩（N.m）1.5N.m×2台安全锁型号CST-20吊篮额定载荷自由坠落工况允许冲击力（kN）20锁绳距离（mm）≤100最大悬挑伸出量（mm）1500加强钢丝绳Φ9.3mmGB8918－2006（国家标准）工作钢丝绳安全钢丝绳Φ8.3mm4×315WFS-8.3（型号）配重（kg／平台）≥1000根据悬挑伸出量、总载荷相应变化四、施工准备1、吊篮进场可根据场地大小，分批进场。要求现场预备380V电源。根据现场施工准备，我们开工前组织准备好吊篮机具装置运至现场，组织现场安装、移位人员。2、人员准备：操作人员必须有二人，但不准超过二人，必须系好安全带。搬运组四人，现场技术指导一人，安全警示一人，电工一人。操作人员必须身体健康，18岁以上人员能适应高空作业，经过培训，掌握吊篮操作的有关规定。操作人员严禁酒后操作吊篮，严禁穿拖鞋上吊篮，必须熟知《吊篮安装使用规程》。严禁操作人员违章操作。操作人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工。3、人...
