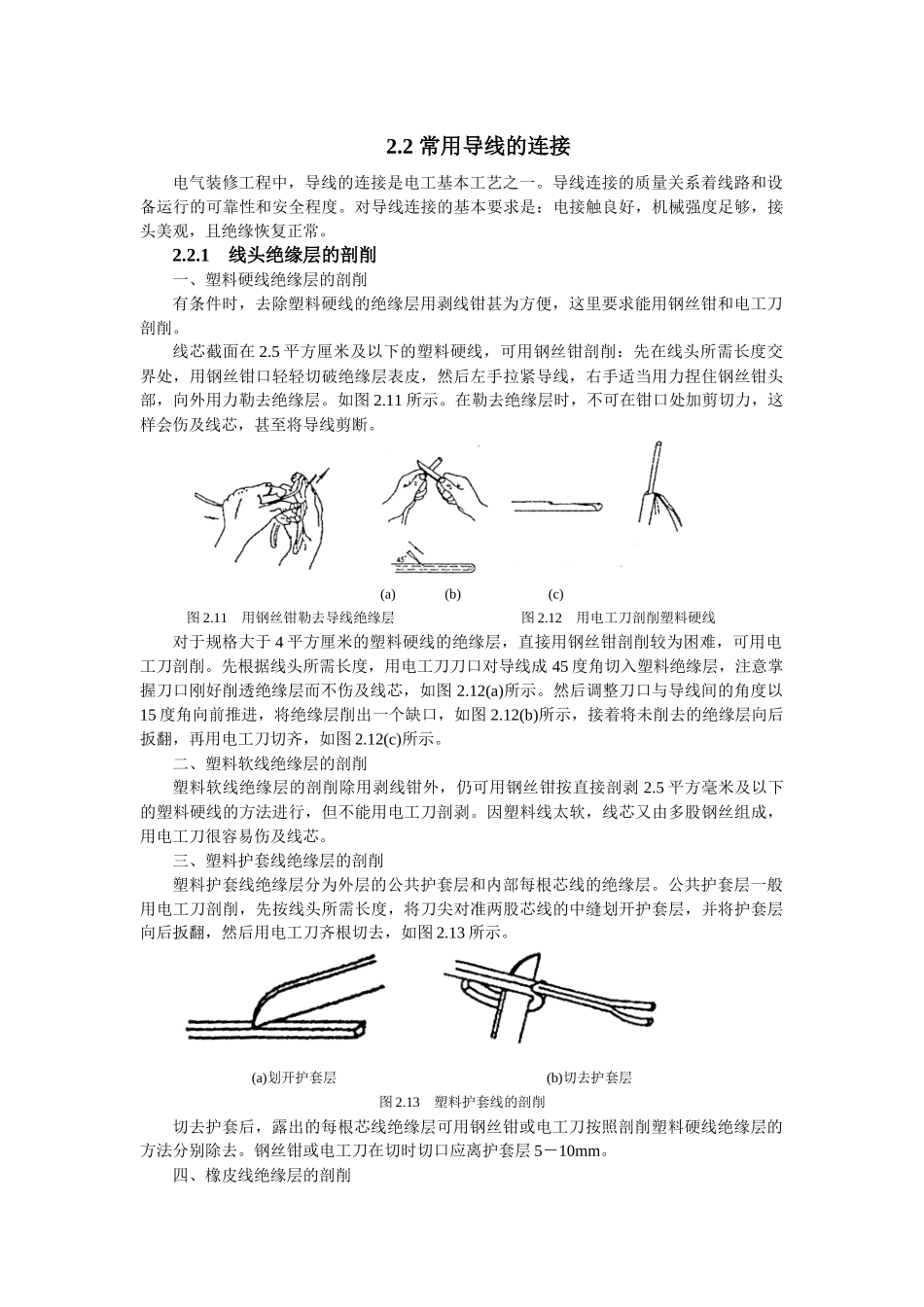

2.2常用导线的连接电气装修工程中，导线的连接是电工基本工艺之一。导线连接的质量关系着线路和设备运行的可靠性和安全程度。对导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。2.2.1线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝钳和电工刀剖削。线芯截面在2.5平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手适当用力捏住钢丝钳头部，向外用力勒去绝缘层。如图2.11所示。在勒去绝缘层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。(a)(b)(c)图2.11用钢丝钳勒去导线绝缘层图2.12用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削较为困难，可用电工刀剖削。先根据线头所需长度，用电工刀刀口对导线成45度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤及线芯，如图2.12(a)所示。然后调整刀口与导线间的角度以15度角向前推进，将绝缘层削出一个缺口，如图2.12(b)所示，接着将未削去的绝缘层向后扳翻，再用电工刀切齐，如图2.12(c)所示。二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥2.5平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。因塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐根切去，如图2.13所示。(a)划开护套层(b)切去护套层图2.13塑料护套线的剖削切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去。钢丝钳或电工刀在切时切口应离护套层5－10mm。四、橡皮线绝缘层的剖削橡皮线绝缘层外面有一层柔韧的纤维编织保护层，先用剖削护套线护套层的办法，用电工刀尖划开纤维编织层，并将其扳翻后齐根切去，再用剖削塑料硬线绝缘层的方法，除去橡皮绝缘层。如橡皮绝缘层内的芯线上包缠着棉纱，可将该棉纱层松开，齐根切去。五、花线绝缘层的剖削花线绝缘层分外层和内层，外层是一层柔韧的棉纱编织层。剖削时选用电工刀在线头所需长度处切割一圈拉去，然后在距离棉纱编织层10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡皮绝缘层勒去。有的花线在紧贴线芯处还包缠有棉纱层，在勒去橡皮绝缘层后，再将棉纱层松开扳翻，齐根切去，如图2.14所示。图2.14花线绝缘层的剖削(a)去除编织层和橡皮绝缘层(b)扳翻棉纱六、橡套软线（橡套电缆）绝缘层的剖削橡套软线外包护套层，内部每根线芯上又有各自的橡皮绝缘层。外护套层较厚，按切除塑料护套层的方法切除，露出的多股芯线绝缘层，可用钢丝钳勒去。七、铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层，剖削时选用电工刀在铅包层切下一个刀痕，然后上下左右扳动折弯这个刀痕，使铅包层从切口处折断，并将它从线头上拉掉内部芯线绝缘层的剖除方法与塑料硬线绝缘层的剖削方法相同。剖削铅包层的损伤过程如图2.15所示。(a)(b)(c)图2.15铅包线绝缘层的剖削(a)剖切铅包层(b)折扳和拉出铅包层(c)剖削芯线绝缘层八、漆包线绝缘层的去除漆包线绝缘层是喷涂在芯线上的绝缘漆层。由于线径的不同，去除绝缘层的方法也不一样。直径在1mm以上的，可用细砂纸或细纱布擦去；直径在0.6mm以上的，可用薄刀片刮去；直径在0.1mm及以下的也可用细砂纸或细纱布擦除，但易于折断，需要小心操作有时为了保留漆包线的芯线直径准确以便于测量，也可用微火烤焦其线头绝缘层，再轻轻刮去。2.2.2导线线头的连接常用的导线按芯线股数不同，有单股、7股和19股等多种规格，其连接方法也各不相同。一、铜芯导线的连接1、单股芯线有绞接和缠绕两种方法绞接法用于截面较小的导线，缠绕法用于截面较大的导线。绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“×”形相交（如图2.16(a)所...
