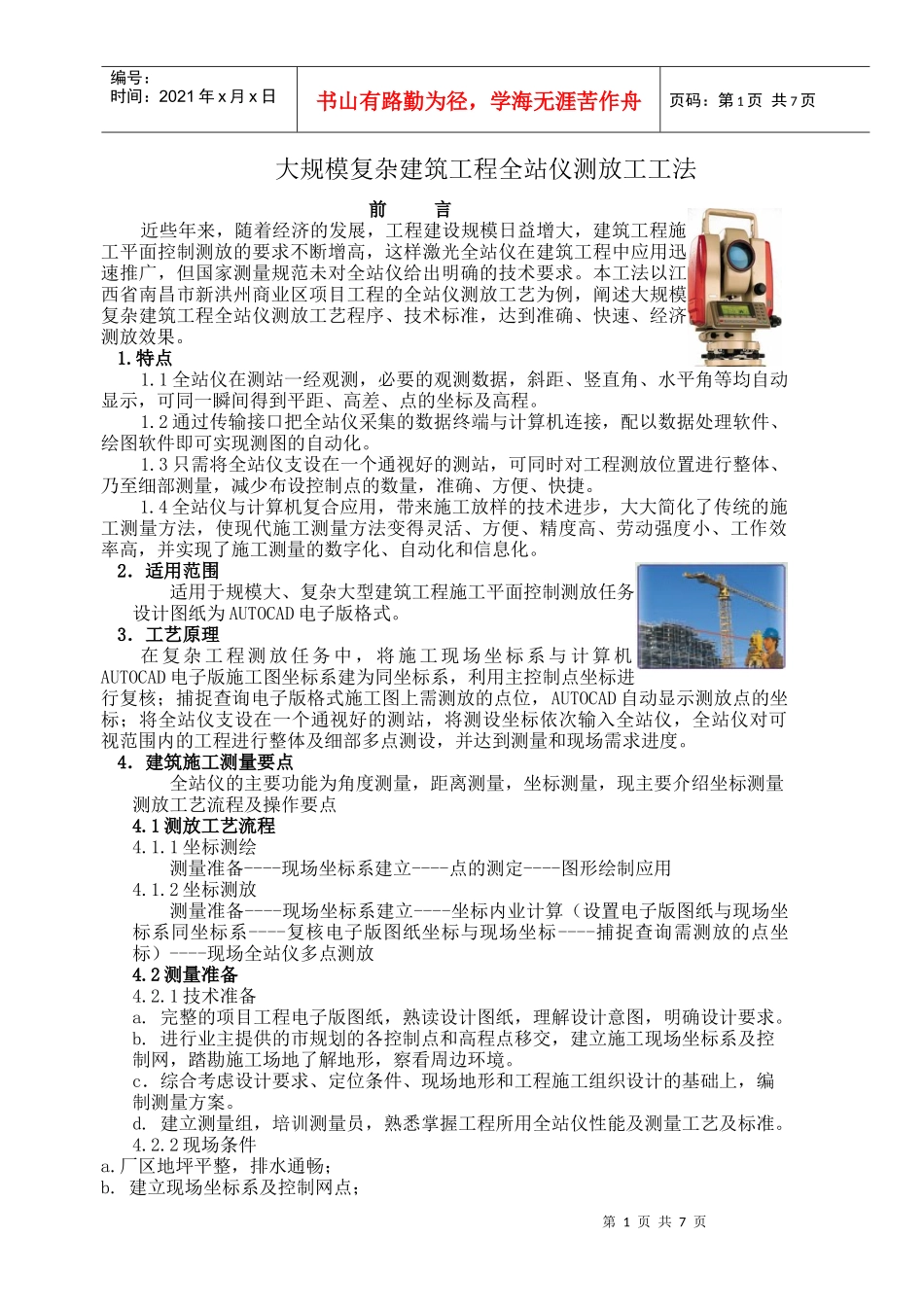

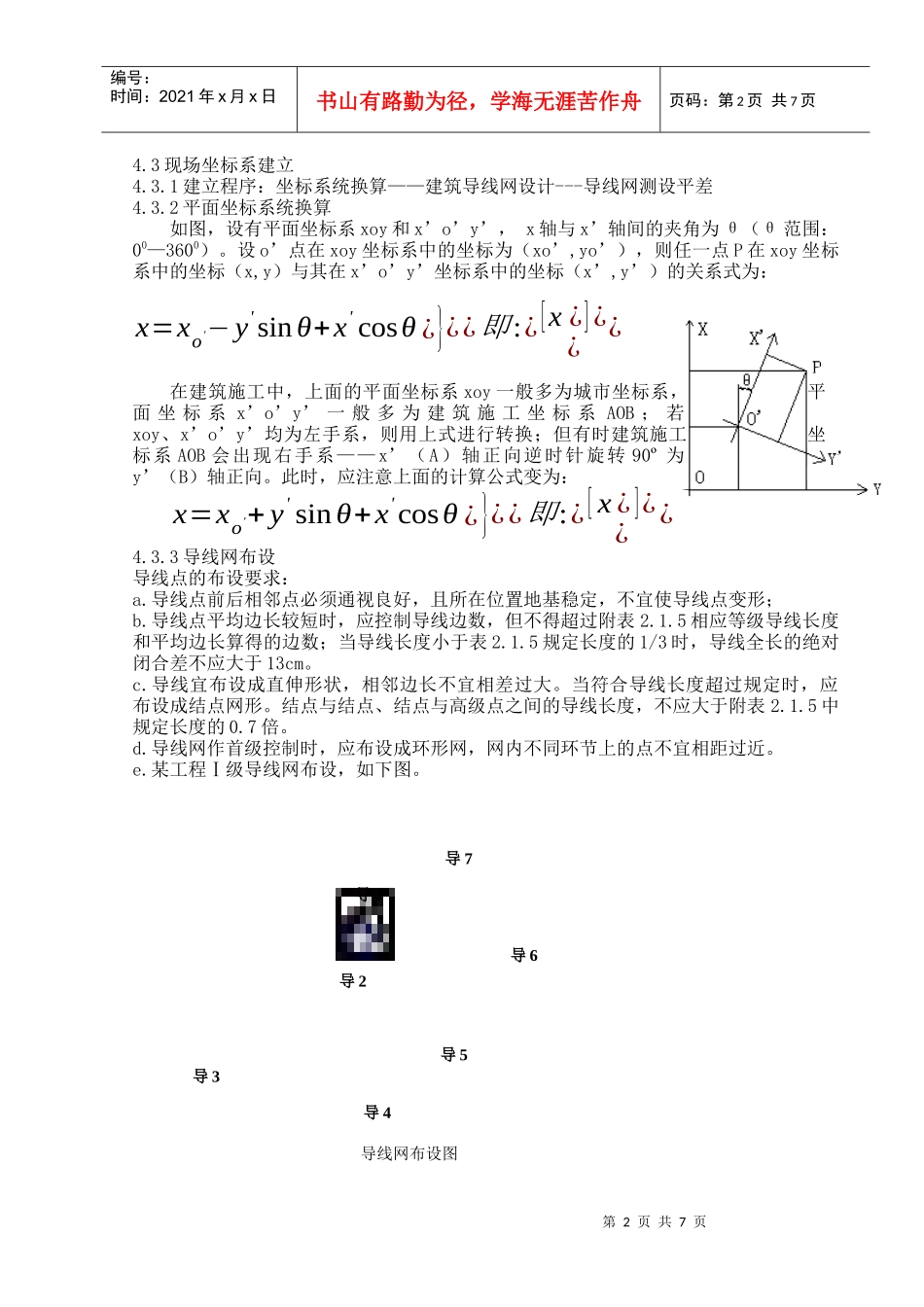

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页大规模复杂建筑工程全站仪测放工工法前言近些年来，随着经济的发展，工程建设规模日益增大，建筑工程施工平面控制测放的要求不断增高，这样激光全站仪在建筑工程中应用迅速推广，但国家测量规范未对全站仪给出明确的技术要求。本工法以江西省南昌市新洪州商业区项目工程的全站仪测放工艺为例，阐述大规模复杂建筑工程全站仪测放工艺程序、技术标准，达到准确、快速、经济测放效果。1.特点1.1全站仪在测站一经观测，必要的观测数据，斜距、竖直角、水平角等均自动显示，可同一瞬间得到平距、高差、点的坐标及高程。1.2通过传输接口把全站仪采集的数据终端与计算机连接，配以数据处理软件、绘图软件即可实现测图的自动化。1.3只需将全站仪支设在一个通视好的测站，可同时对工程测放位置进行整体、乃至细部测量，减少布设控制点的数量，准确、方便、快捷。1.4全站仪与计算机复合应用，带来施工放样的技术进步，大大简化了传统的施工测量方法，使现代施工测量方法变得灵活、方便、精度高、劳动强度小、工作效率高，并实现了施工测量的数字化、自动化和信息化。2．适用范围适用于规模大、复杂大型建筑工程施工平面控制测放任务，设计图纸为AUTOCAD电子版格式。3．工艺原理在复杂工程测放任务中，将施工现场坐标系与计算机AUTOCAD电子版施工图坐标系建为同坐标系，利用主控制点坐标进行复核；捕捉查询电子版格式施工图上需测放的点位，AUTOCAD自动显示测放点的坐标；将全站仪支设在一个通视好的测站，将测设坐标依次输入全站仪，全站仪对可视范围内的工程进行整体及细部多点测设，并达到测量和现场需求进度。4．建筑施工测量要点全站仪的主要功能为角度测量，距离测量，坐标测量，现主要介绍坐标测量测放工艺流程及操作要点4.1测放工艺流程4.1.1坐标测绘测量准备----现场坐标系建立----点的测定----图形绘制应用4.1.2坐标测放测量准备----现场坐标系建立----坐标内业计算（设置电子版图纸与现场坐标系同坐标系----复核电子版图纸坐标与现场坐标----捕捉查询需测放的点坐标）----现场全站仪多点测放4.2测量准备4.2.1技术准备a.完整的项目工程电子版图纸，熟读设计图纸，理解设计意图，明确设计要求。b.进行业主提供的市规划的各控制点和高程点移交，建立施工现场坐标系及控制网，踏勘施工场地了解地形，察看周边环境。c．综合考虑设计要求、定位条件、现场地形和工程施工组织设计的基础上，编制测量方案。d.建立测量组，培训测量员，熟悉掌握工程所用全站仪性能及测量工艺及标准。4.2.2现场条件a.厂区地坪平整，排水通畅；b.建立现场坐标系及控制网点；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页4.3现场坐标系建立4.3.1建立程序：坐标系统换算——建筑导线网设计---导线网测设平差4.3.2平面坐标系统换算如图，设有平面坐标系xoy和x’o’y’，x轴与x’轴间的夹角为θ（θ范围：00—3600）。设o’点在xoy坐标系中的坐标为（xo’,yo’），则任一点P在xoy坐标系中的坐标（x,y）与其在x’o’y’坐标系中的坐标（x’,y’）的关系式为：x=xo'−y'sinθ+x'cosθ¿}¿¿即:¿[x¿]¿¿¿在建筑施工中，上面的平面坐标系xoy一般多为城市坐标系，平面坐标系x’o’y’一般多为建筑施工坐标系AOB；若xoy、x’o’y’均为左手系，则用上式进行转换；但有时建筑施工坐标系AOB会出现右手系——x’（A）轴正向逆时针旋转90º为y’（B）轴正向。此时，应注意上面的计算公式变为：x=xo'+y'sinθ+x'cosθ¿}¿¿即:¿[x¿]¿¿¿4.3.3导线网布设导线点的布设要求：a.导线点前后相邻点必须通视良好，且所在位置地基稳定，不宜使导线点变形；b.导线点平均边长较短时，应控制导线边数，但不得超过附表2.1.5相应等级导线长度和平均边长算得的边数；当导线长度小于表2.1.5规定长度的1/3时，导线全长的绝对闭合差不应大于13cm。c.导线宜布设成直伸形状，相邻边长不宜相差过大。当符合导线长度超过规定时，应布设成结点网形。结点与结点、结点与高级点之间的导线长度，不应大于附...
