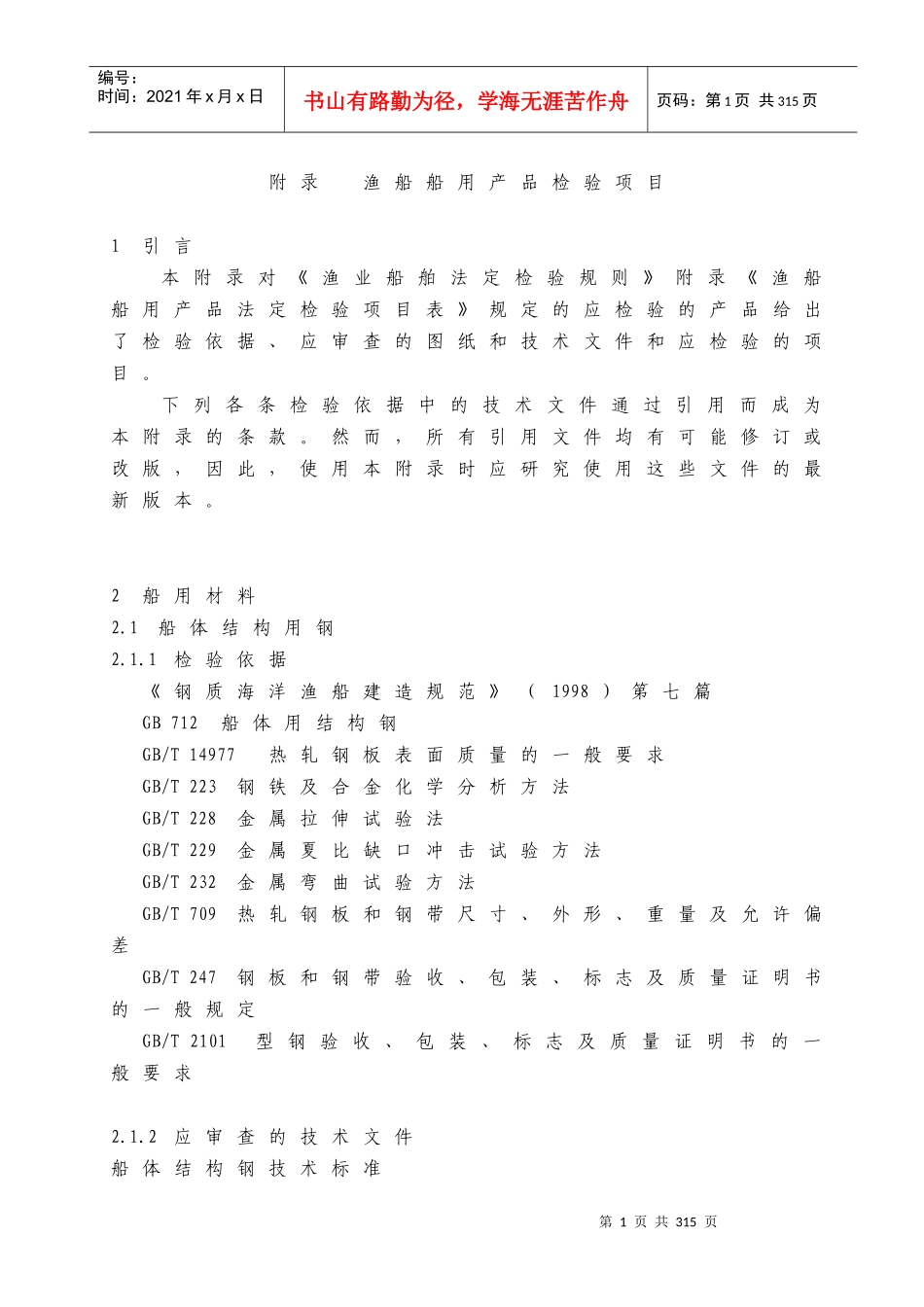

第1页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共315页附录渔船船用产品检验项目1引言本附录对《渔业船舶法定检验规则》附录《渔船船用产品法定检验项目表》规定的应检验的产品给出了检验依据、应审查的图纸和技术文件和应检验的项目。下列各条检验依据中的技术文件通过引用而成为本附录的条款。然而，所有引用文件均有可能修订或改版，因此，使用本附录时应研究使用这些文件的最新版本。2船用材料2.1船体结构用钢2.1.1检验依据《钢质海洋渔船建造规范》（1998）第七篇GB712船体用结构钢GB/T14977热轧钢板表面质量的一般要求GB/T223钢铁及合金化学分析方法GB/T228金属拉伸试验法GB/T229金属夏比缺口冲击试验方法GB/T232金属弯曲试验方法GB/T709热轧钢板和钢带尺寸、外形、重量及允许偏差GB/T247钢板和钢带验收、包装、标志及质量证明书的一般规定GB/T2101型钢验收、包装、标志及质量证明书的一般要求2.1.2应审查的技术文件船体结构钢技术标准第2页共315页第1页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共315页一般强度船体结构钢板生产工艺及生产工艺流程图一般强度船体结构钢板质量控制点专用钢工艺技术操作规程热轧专用板操作要点检验、试验操作规程（包括风动送样）连铸坯检验操作规程板材检验操作规程型钢检验操作规程一般强度船体结构钢板型式（出厂）试验大纲船体用结构钢质量证明书2.1.3试验项目（见表2.1）表2.1项目技术要求试验方法型式试验日常检验表面质量GB712目测√√尺寸、外形及允许偏差……GB/T709……………√√√√重量及允许偏差√√√√化学成分（熔炼成分）GB/T223√√√√拉伸GB/T.228√√冷弯GB/T232√√夏比（V型缺口），冲击GB/T229√--低温冲击GB/T229√--交货状态GB712√√标志和包装GB/T247√√第3页共315页第2页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共315页2.1.4日常检验需审查的文件工厂的铸坯化学分析报告和对成品的试验记录。2.2锅炉、压力容器用钢2.2.1检验依据《钢质海洋渔船建造规范》（1998）第二篇第8章、第七篇GB713锅炉用钢板GB6654压力容器用钢板GB/T223钢铁及合金化学分析方法GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB228金属拉伸试验方法GB/T229金属夏比缺口冲击试验方法GB232金属弯曲试验方法GB2975钢及钢产品力学性能试验取样位置及试样制备GB/T2970中厚钢板超声波检验方法GB2976钢的应变时效敏感性试验方法GB4338金属材料高温拉伸试验GB709热轧钢板和钢带尺寸、外形、重量及允许偏差GB/T247钢板和钢带检验、包装、标志及质量证明书的一般规定2.2.2应审查的技术文件锅炉用钢板企业内控标准压力容器用钢板企业内控标准锅炉用钢工艺技术操作规程压力容器用钢工艺技术操作规程连铸坯检验操作规程热轧专用板操作要点第4页共315页第3页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共315页板材检验操作规程检验、试验操作规程（包括风动送样）型式试验（出厂试验）大纲产品质量证明书2.2.3试验项目2.2.3.1锅炉用钢（见表2.2.1）表2.2.1项目技术要求试验方法型式试验日常检验表面质量GB713目测√√尺寸、外形、重量及允差GB709GB709√√化学分析GB713GB713√√拉伸√√冷弯√√常温冲击√√时效冲击√√超声波探伤√√包装与标志√√第5页共315页第4页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共315页高温屈服点*√---高温蠕变断裂强度√---*见《钢质海洋渔船建造规范》（1998）第七篇之3.3.52.2.3.2压力容器用钢（见表2.2.2）表2.2.2项目技术要求试验方法型式试验日常检验表面质量GB6654目测√√尺寸、外形、重量及允差GB709GB709√√化学分析GB6654GB6654√√拉伸√√冷弯√√常温冲击√√低温冲击√√第6页共315页第5页共315页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共315页超声波探伤√√包装与标志√√2.2.4日常检验需审查的文件生产厂的试验记录和检验报告；根据供需双方协议的规定生产厂所做高温拉伸试验报告产...
