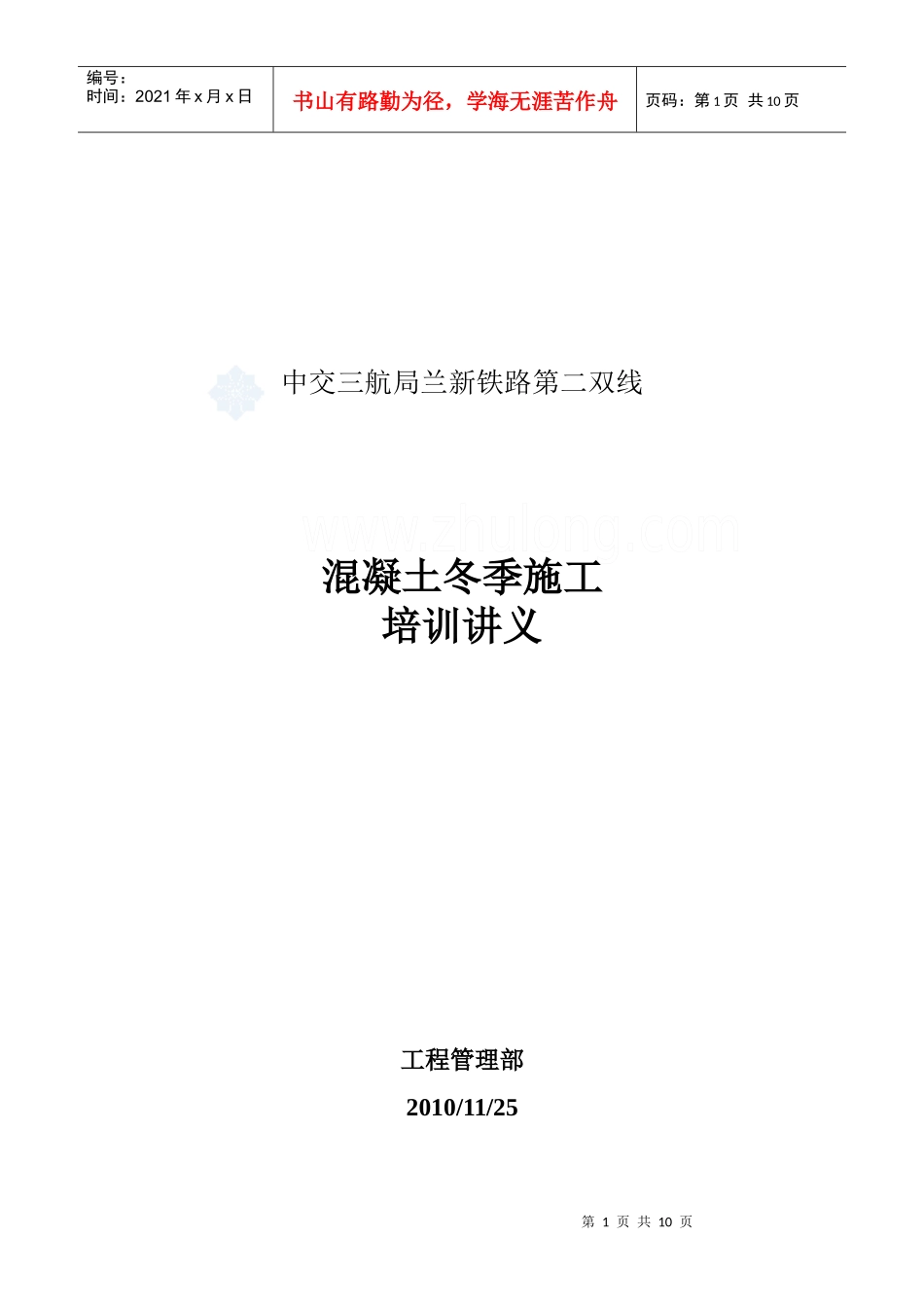

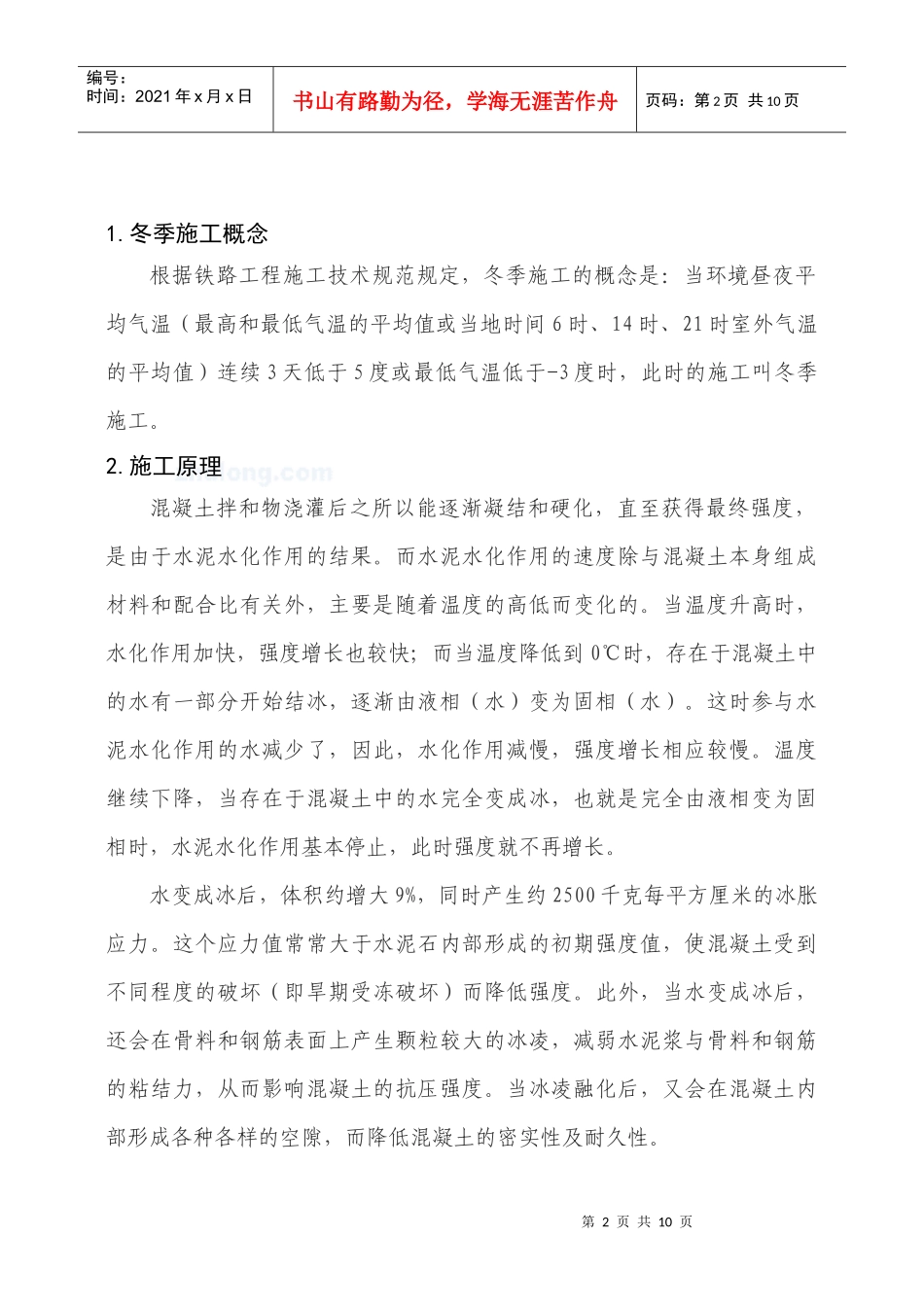

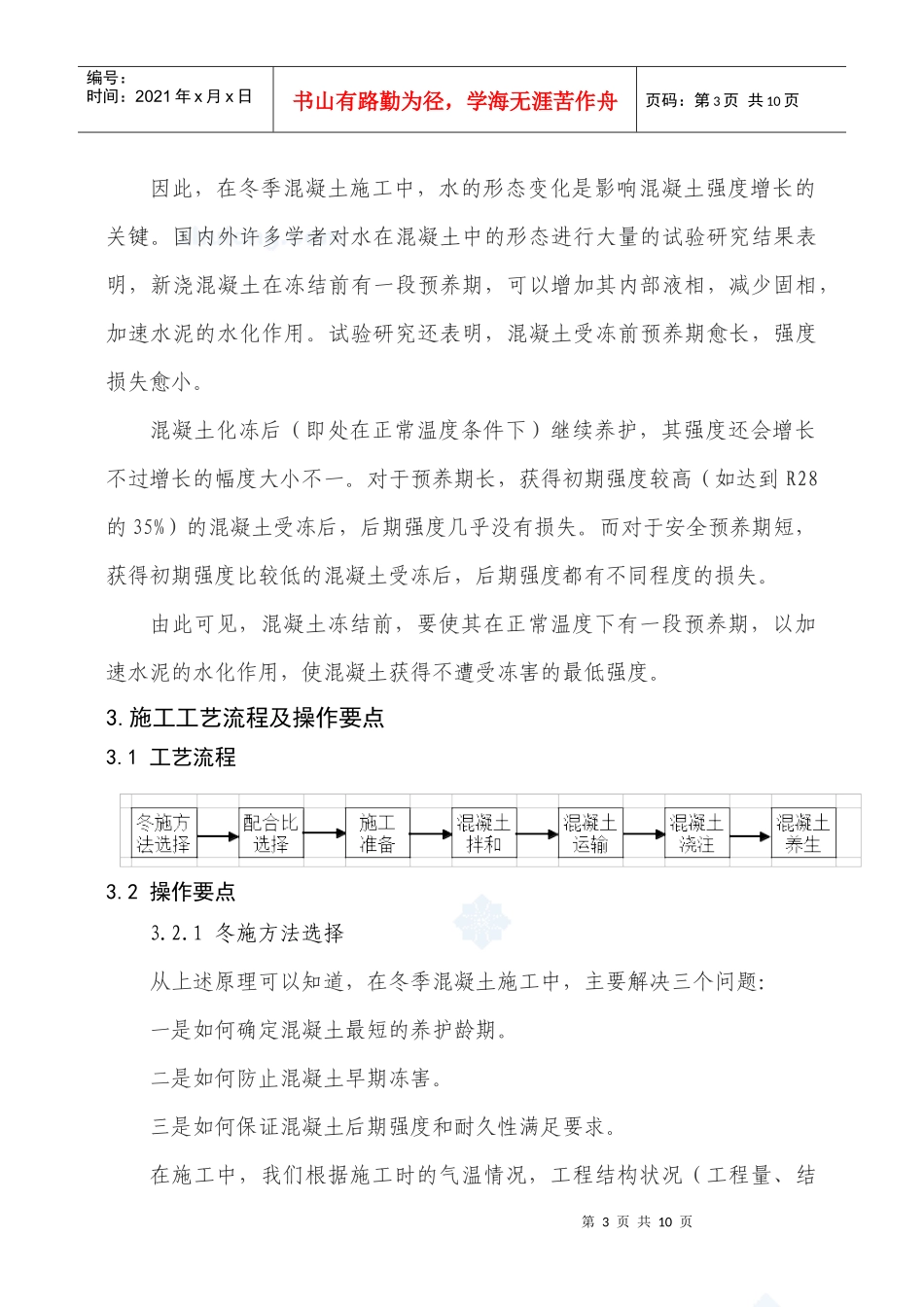

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页中交三航局兰新铁路第二双线混凝土冬季施工培训讲义工程管理部2010/11/25第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1.冬季施工概念根据铁路工程施工技术规范规定，冬季施工的概念是：当环境昼夜平均气温（最高和最低气温的平均值或当地时间6时、14时、21时室外气温的平均值）连续3天低于5度或最低气温低于-3度时，此时的施工叫冬季施工。2.施工原理混凝土拌和物浇灌后之所以能逐渐凝结和硬化，直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时，水化作用加快，强度增长也较快；而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变为固相（水）。这时参与水泥水化作用的水减少了，因此，水化作用减慢，强度增长相应较慢。温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全由液相变为固相时，水泥水化作用基本停止，此时强度就不再增长。水变成冰后，体积约增大9%，同时产生约2500千克每平方厘米的冰胀应力。这个应力值常常大于水泥石内部形成的初期强度值，使混凝土受到不同程度的破坏（即旱期受冻破坏）而降低强度。此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部形成各种各样的空隙，而降低混凝土的密实性及耐久性。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页因此，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键。国内外许多学者对水在混凝土中的形态进行大量的试验研究结果表明，新浇混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。试验研究还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土化冻后（即处在正常温度条件下）继续养护，其强度还会增长不过增长的幅度大小不一。对于预养期长，获得初期强度较高（如达到R28的35%）的混凝土受冻后，后期强度几乎没有损失。而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不同程度的损失。由此可见，混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度。3.施工工艺流程及操作要点3.1工艺流程3.2操作要点3.2.1冬施方法选择从上述原理可以知道，在冬季混凝土施工中，主要解决三个问题：一是如何确定混凝土最短的养护龄期。二是如何防止混凝土早期冻害。三是如何保证混凝土后期强度和耐久性满足要求。在施工中，我们根据施工时的气温情况，工程结构状况（工程量、结第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页构厚大程度与外露情况），工期紧迫程度，水泥的品种及价格，早强剂、减少剂、抗冻剂的性能及价格，保温材料的性能及价格，热源的条件等，来选择施工方法。最后确定由调整配合比法、蓄热法、外部加热法三种方法相结合来保证冬季混凝土施工的质量。3.2.2配合比选择（只是方法介绍，我标段配合比不能调整，不能填加防冻剂）①、选择适当品种的水泥是提高混凝土抗冻的重要手段。根据施工技术规范要求在配制混凝土时,宜优先选择硅酸盐水泥、普通硅酸盐水泥，水泥的强度等级不宜低于42.5,水灰比不宜大于0.5。因此根据现场实际情况在选择水泥时选择了42.5#普通硅酸盐水泥用于现场施工，并尽量降低水灰比，稍增水泥用量，从而增加水化热量，缩短达到龄期强度的时间。②、掺用减水剂。加入减水剂后减少了用水量，可以有效减少混凝土中的冰含量并使冰晶粒度细小且均匀易散减轻对混凝土的破坏应力。③掺加抗冻剂，降低水的冰点使水泥在负温下仍能继续水化，提高混凝土的抗冻性。④选择颗粒硬度高和缝隙少的集料，使其热膨胀系数和周围砂浆膨胀系数相近。3.2.3施工准备①.加强对搅拌站...
