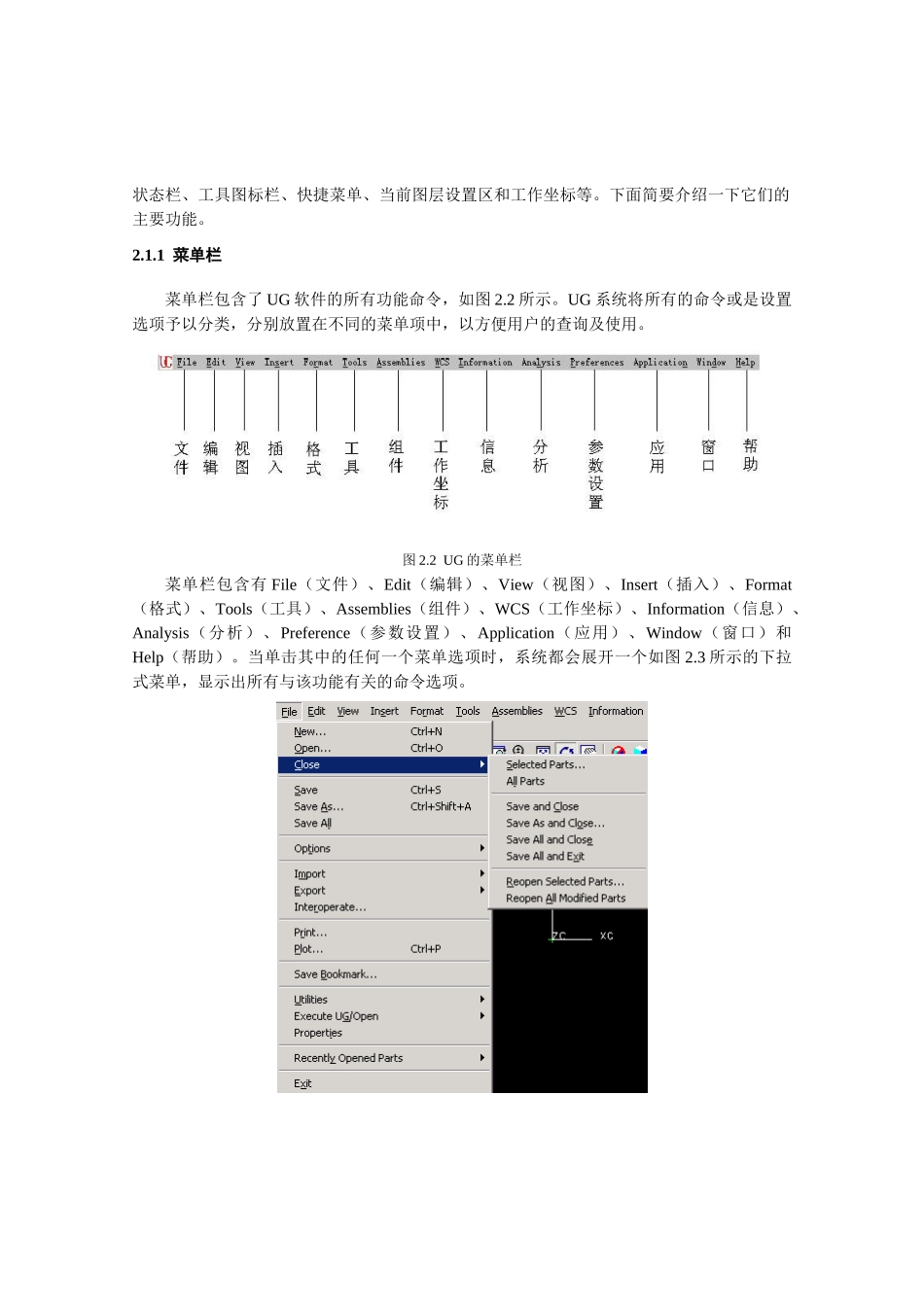

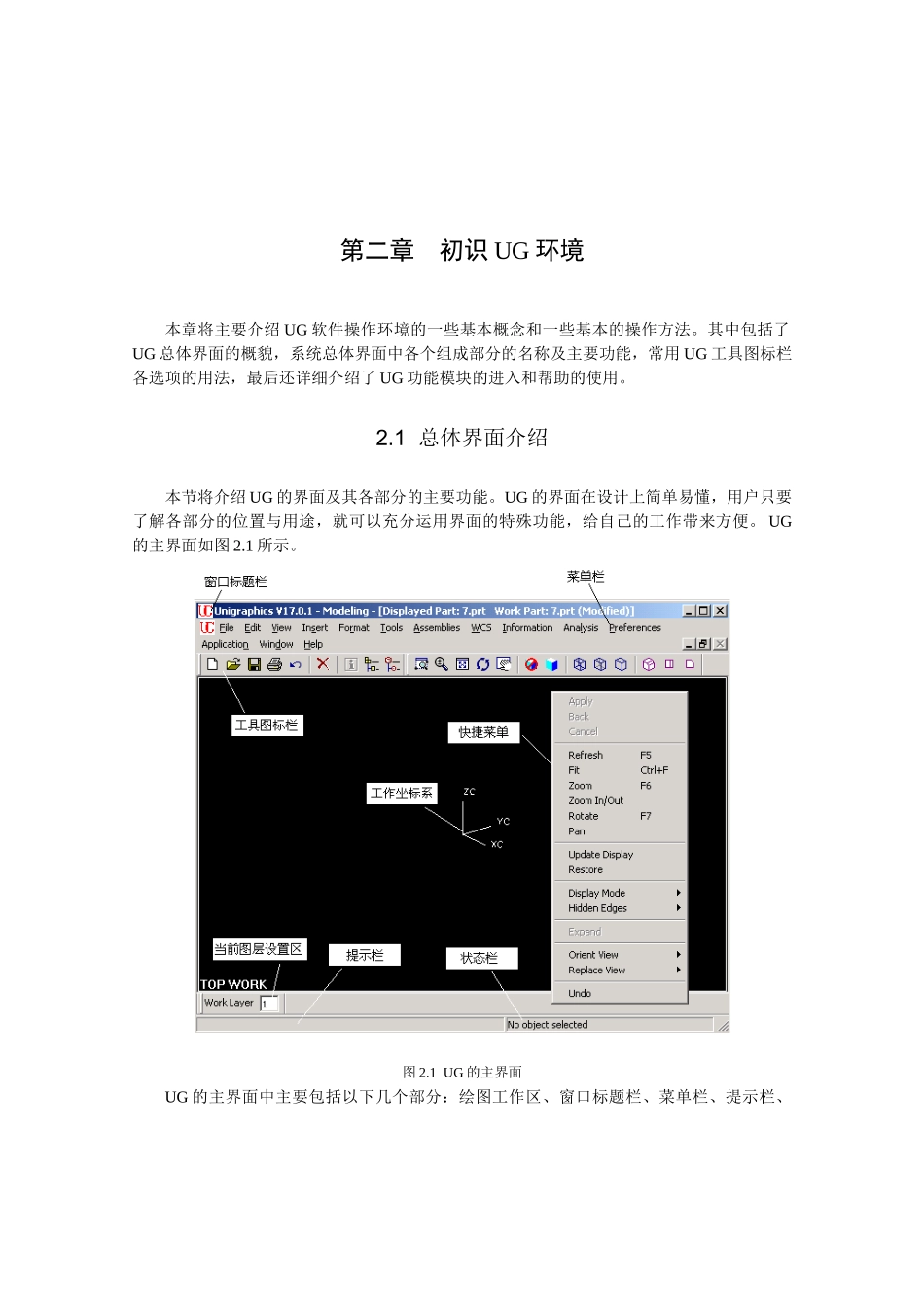

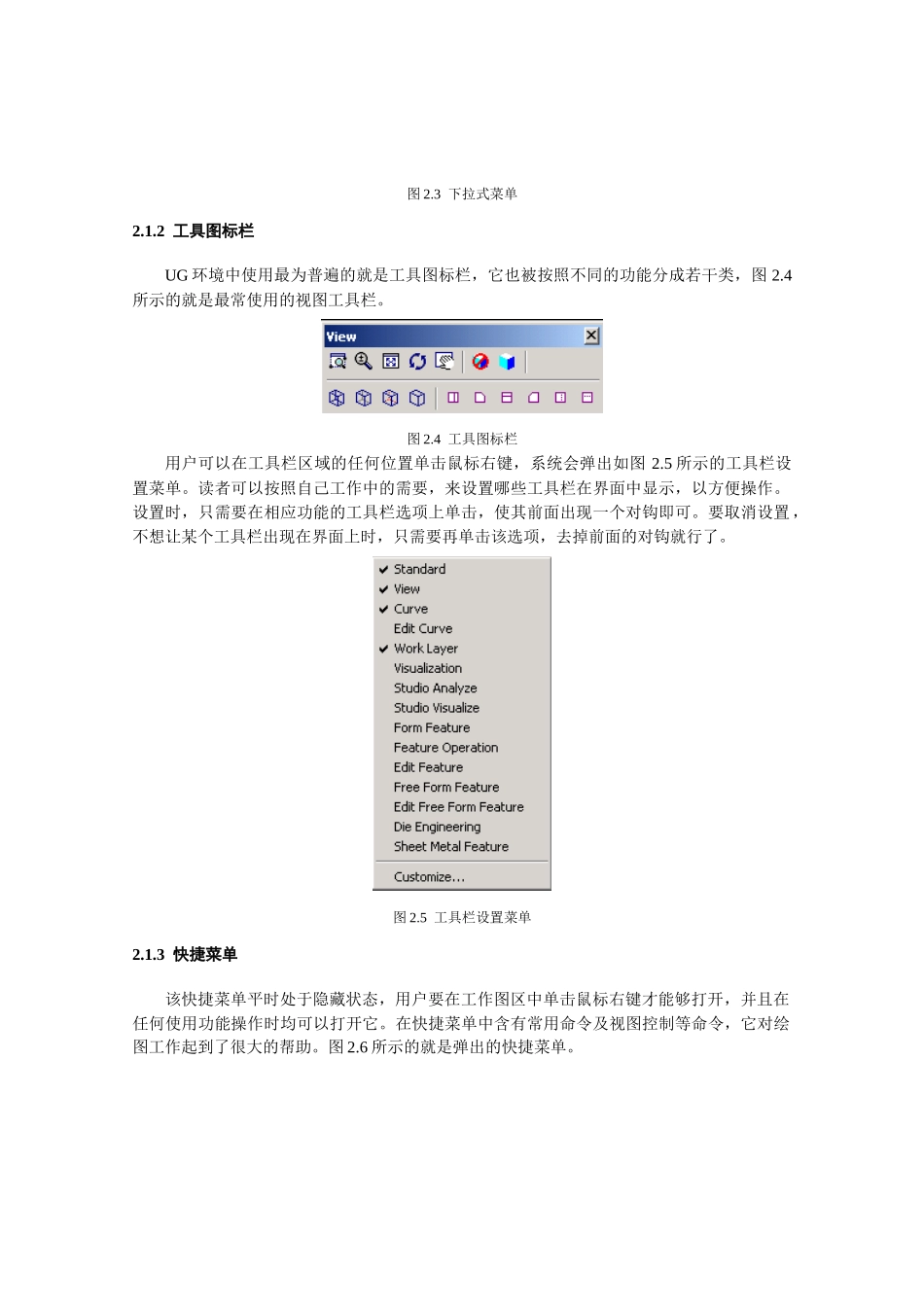

第二章初识UG环境本章将主要介绍UG软件操作环境的一些基本概念和一些基本的操作方法。其中包括了UG总体界面的概貌，系统总体界面中各个组成部分的名称及主要功能，常用UG工具图标栏各选项的用法，最后还详细介绍了UG功能模块的进入和帮助的使用。2.1总体界面介绍本节将介绍UG的界面及其各部分的主要功能。UG的界面在设计上简单易懂，用户只要了解各部分的位置与用途，就可以充分运用界面的特殊功能，给自己的工作带来方便。UG的主界面如图2.1所示。图2.1UG的主界面UG的主界面中主要包括以下几个部分：绘图工作区、窗口标题栏、菜单栏、提示栏、状态栏、工具图标栏、快捷菜单、当前图层设置区和工作坐标等。下面简要介绍一下它们的主要功能。2.1.1菜单栏菜单栏包含了UG软件的所有功能命令，如图2.2所示。UG系统将所有的命令或是设置选项予以分类，分别放置在不同的菜单项中，以方便用户的查询及使用。图2.2UG的菜单栏菜单栏包含有File（文件）、Edit（编辑）、View（视图）、Insert（插入）、Format（格式）、Tools（工具）、Assemblies（组件）、WCS（工作坐标）、Information（信息）、Analysis（分析）、Preference（参数设置）、Application（应用）、Window（窗口）和Help（帮助）。当单击其中的任何一个菜单选项时，系统都会展开一个如图2.3所示的下拉式菜单，显示出所有与该功能有关的命令选项。图2.3下拉式菜单2.1.2工具图标栏UG环境中使用最为普遍的就是工具图标栏，它也被按照不同的功能分成若干类，图2.4所示的就是最常使用的视图工具栏。图2.4工具图标栏用户可以在工具栏区域的任何位置单击鼠标右键，系统会弹出如图2.5所示的工具栏设置菜单。读者可以按照自己工作中的需要，来设置哪些工具栏在界面中显示，以方便操作。设置时，只需要在相应功能的工具栏选项上单击，使其前面出现一个对钩即可。要取消设置，不想让某个工具栏出现在界面上时，只需要再单击该选项，去掉前面的对钩就行了。图2.5工具栏设置菜单2.1.3快捷菜单该快捷菜单平时处于隐藏状态，用户要在工作图区中单击鼠标右键才能够打开，并且在任何使用功能操作时均可以打开它。在快捷菜单中含有常用命令及视图控制等命令，它对绘图工作起到了很大的帮助。图2.6所示的就是弹出的快捷菜单。图2.6快捷菜单2.1.4绘图工作区如图2.7所示的绘图工作区是UG的主要工作区域，可以用于显示绘制前后的图元、分析结果和模拟仿真等。在进入绘图模式后，绘图工作区内就会显示选择球和参数工具栏，用来表明当前光标在工作坐标系中的位置。图2.7绘图工作区2.1.5提示栏和状态栏提示栏固定在主界面的最下方，主要用来提示用户如何操作。执行每个命令步骤时，系统都会在提示栏中显示用户必须执行的动作，或者提示用户的下一个动作。在操作时，最好能够先了解提示栏的信息，再继续下一步的操作，这样可以避免发生许多错误。状态栏在提示栏的右方，主要用来显示系统及操作对象的状态。例如我们在进行绘制直线的操作时，会出现如图2.8所示的信息。提示栏会出现提示信息，让我们指出直线的起点或者选择一个目标。而此时状态栏的信息表示，目前的对象是一个屏幕上的点。图2.8提示栏与状态栏2.1.6工作坐标UG图形界面中的工作坐标系统为WCS，即是工作坐标系统。系统会在绘图工作区中出现一个坐标，用于显示用户现行的工作坐标系统，如图2.9所示。图2.9工作坐标系2.1.7当前图层设置区该区域是用于显示与设定当前工作的图层，如图2.10所示。用户如果想要详细的进行图层的管理与设置，就要使用主菜单中的Format（格式）菜单选项来进行设置。图2.10当前图层设置区2.2常用工具栏简介前面中我们已经简单的介绍了UG界面中工具图标栏的功能，在这一小节中，将列出一些常用的工具图标栏中各图标功能的含义，使读者对这些工具图标栏有一个比较详细的了解，有关这些工具栏图标功能的使用方法，在本书后面章节的讲解中会陆续的介绍到。2.2.1系统工具栏系统工具栏包含一个工具图标栏，如图2.11所示，它与File菜单中的某些命令相对应。图2.11系统工具栏2.2.2曲线工具栏曲线工具栏包含两个工具图标栏：曲线（Curve）工具栏和编辑曲线（EditCurve）工具栏...
