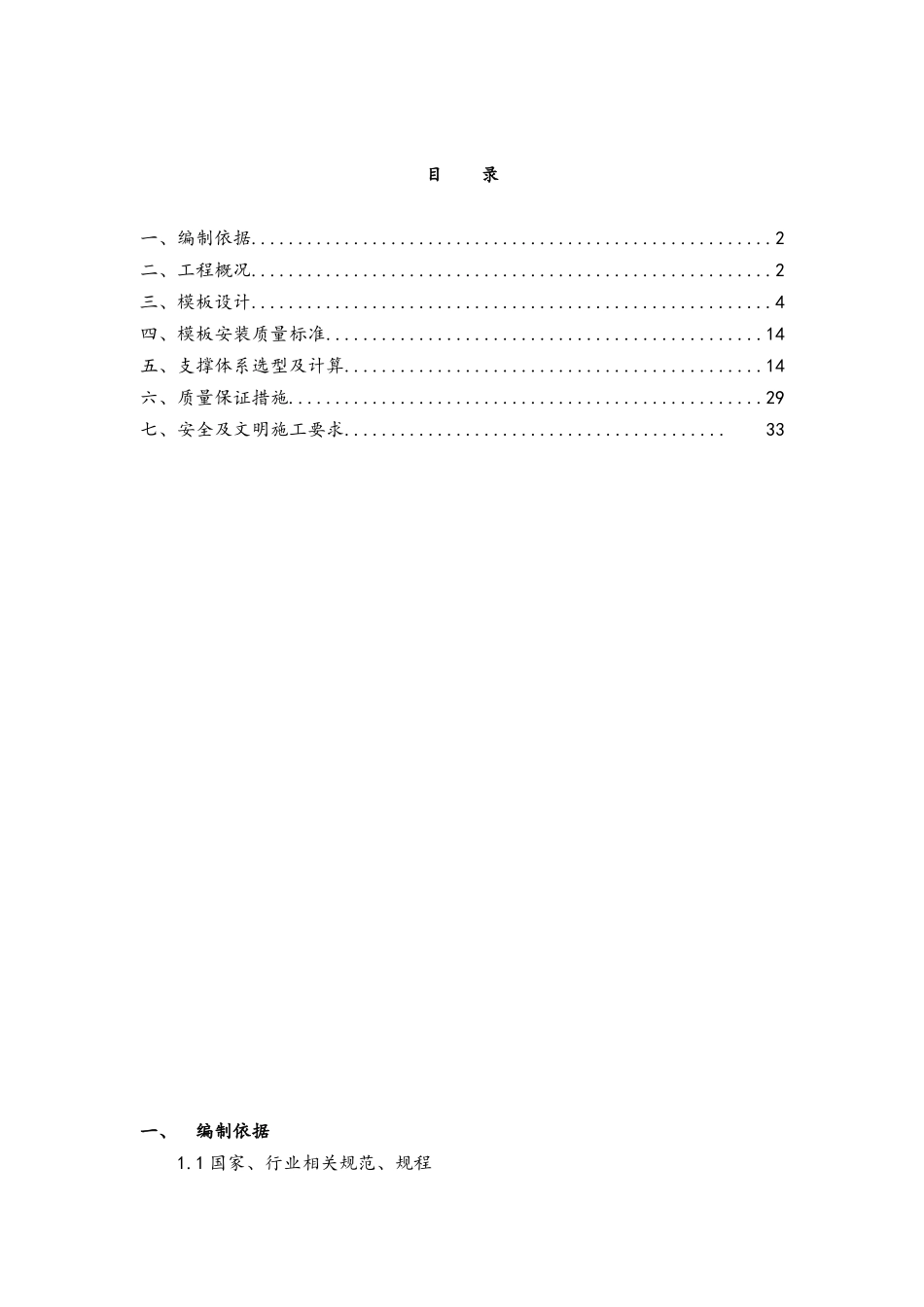

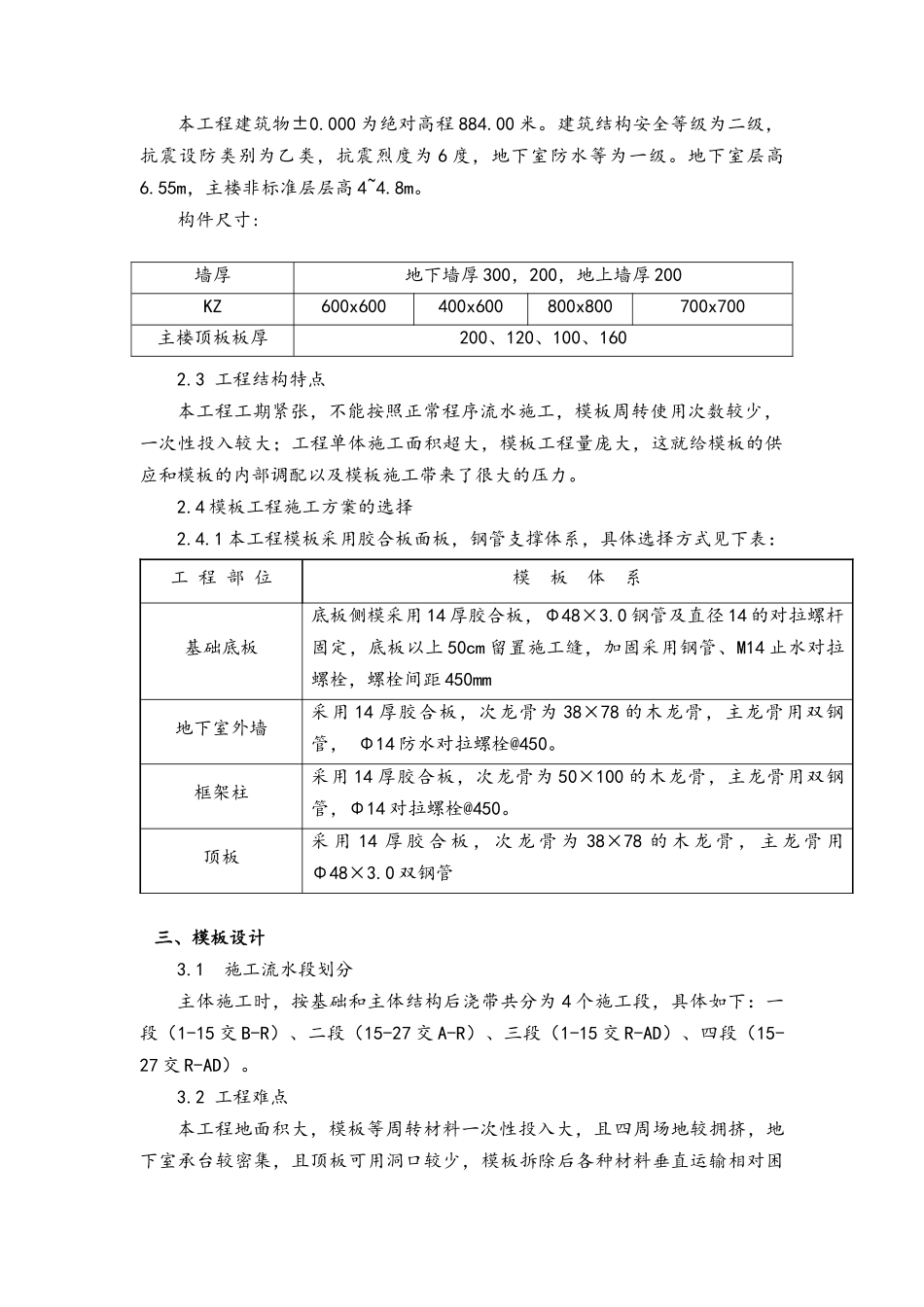

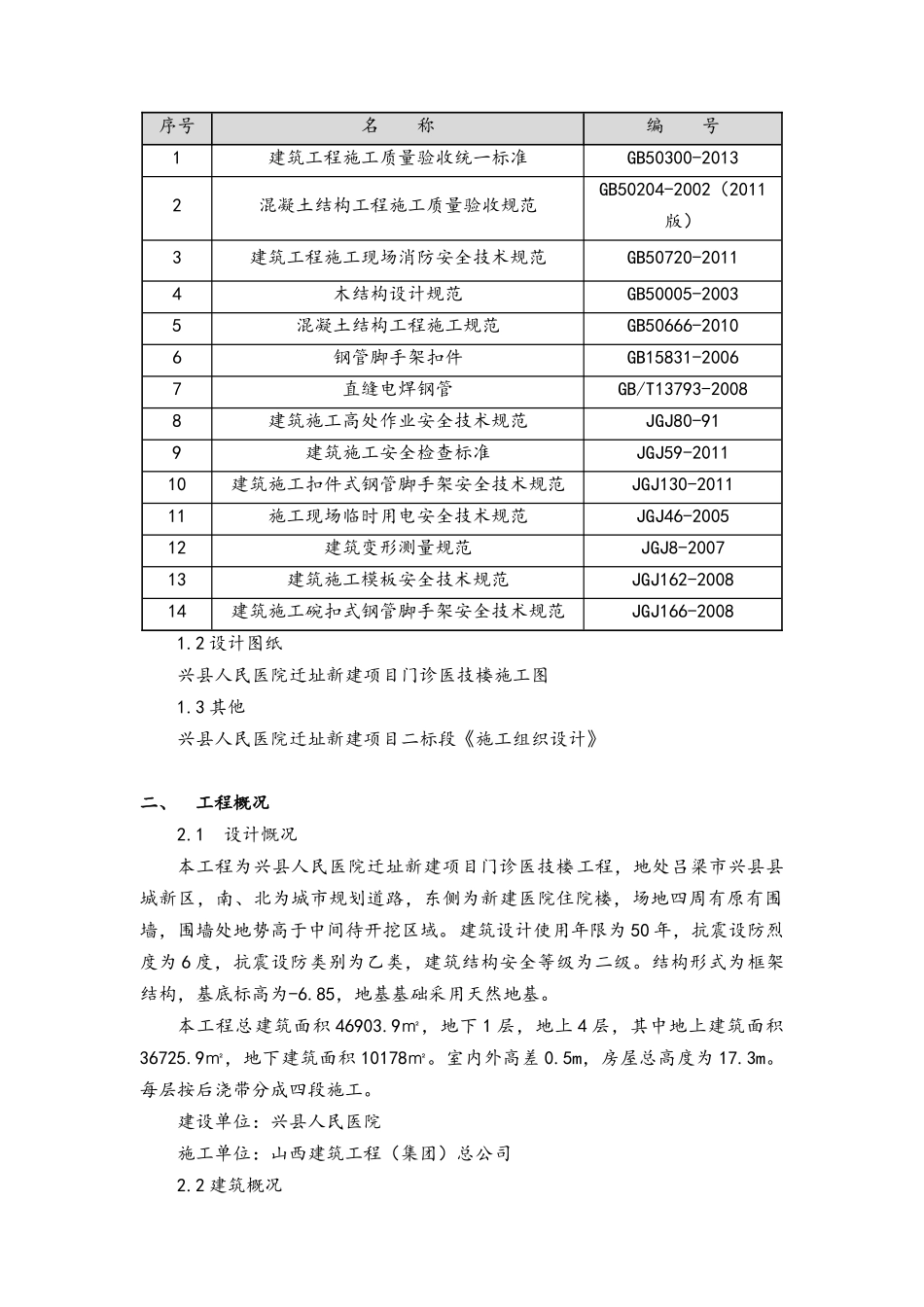

目录一、编制依据........................................................2二、工程概况........................................................2三、模板设计........................................................4四、模板安装质量标准...............................................14五、支撑体系选型及计算.............................................14六、质量保证措施...................................................29七、安全及文明施工要求.........................................33一、编制依据1.1国家、行业相关规范、规程序号名称编号1建筑工程施工质量验收统一标准GB50300-20132混凝土结构工程施工质量验收规范GB50204-2002（2011版）3建筑工程施工现场消防安全技术规范GB50720-20114木结构设计规范GB50005-20035混凝土结构工程施工规范GB50666-20106钢管脚手架扣件GB15831-20067直缝电焊钢管GB/T13793-20088建筑施工高处作业安全技术规范JGJ80-919建筑施工安全检查标准JGJ59-201110建筑施工扣件式钢管脚手架安全技术规范JGJ130-201111施工现场临时用电安全技术规范JGJ46-200512建筑变形测量规范JGJ8-200713建筑施工模板安全技术规范JGJ162-200814建筑施工碗扣式钢管脚手架安全技术规范JGJ166-20081.2设计图纸兴县人民医院迁址新建项目门诊医技楼施工图1.3其他兴县人民医院迁址新建项目二标段《施工组织设计》二、工程概况2.1设计慨况本工程为兴县人民医院迁址新建项目门诊医技楼工程，地处吕梁市兴县县城新区，南、北为城市规划道路，东侧为新建医院住院楼，场地四周有原有围墙，围墙处地势高于中间待开挖区域。建筑设计使用年限为50年，抗震设防烈度为6度，抗震设防类别为乙类，建筑结构安全等级为二级。结构形式为框架结构，基底标高为-6.85，地基基础采用天然地基。本工程总建筑面积46903.9㎡，地下1层，地上4层，其中地上建筑面积36725.9㎡，地下建筑面积10178㎡。室内外高差0.5m，房屋总高度为17.3m。每层按后浇带分成四段施工。建设单位：兴县人民医院施工单位：山西建筑工程（集团）总公司2.2建筑概况本工程建筑物±0.000为绝对高程884.00米。建筑结构安全等级为二级，抗震设防类别为乙类，抗震烈度为6度，地下室防水等为一级。地下室层高6.55m，主楼非标准层层高4~4.8m。构件尺寸:2.3工程结构特点本工程工期紧张，不能按照正常程序流水施工，模板周转使用次数较少，一次性投入较大；工程单体施工面积超大，模板工程量庞大，这就给模板的供应和模板的内部调配以及模板施工带来了很大的压力。2.4模板工程施工方案的选择2.4.1本工程模板采用胶合板面板，钢管支撑体系，具体选择方式见下表：工程部位模板体系基础底板底板侧模采用14厚胶合板，Φ48×3.0钢管及直径14的对拉螺杆固定，底板以上50cm留置施工缝，加固采用钢管、M14止水对拉螺栓，螺栓间距450mm地下室外墙采用14厚胶合板，次龙骨为38×78的木龙骨，主龙骨用双钢管，Φ14防水对拉螺栓@450。框架柱采用14厚胶合板，次龙骨为50×100的木龙骨，主龙骨用双钢管，Φ14对拉螺栓@450。顶板采用14厚胶合板，次龙骨为38×78的木龙骨，主龙骨用Φ48×3.0双钢管三、模板设计3.1施工流水段划分主体施工时，按基础和主体结构后浇带共分为4个施工段，具体如下：一段（1-15交B-R）、二段（15-27交A-R）、三段（1-15交R-AD）、四段（15-27交R-AD）。3.2工程难点本工程地面积大，模板等周转材料一次性投入大，且四周场地较拥挤，地下室承台较密集，且顶板可用洞口较少，模板拆除后各种材料垂直运输相对困墙厚地下墙厚300，200，地上墙厚200KZ600x600400x600800x800700x700主楼顶板板厚200、120、100、160难，只能采用人工倒运。3.3模板选配3.3.1垫层垫层厚度为100mm，垫层模板采用50×100mm方木，沿垫层边线设置方木，方木用钢筋棍固定在基坑表面上。垫层模板支设图3.3.2基础侧模及外导墙模板支设1、底板侧模及外导墙模板底板侧模采用14mm胶合板，底板以上50cm留置施工缝，背楞采用50×100方木，间距150mm，加固采用钢管、M14止水对拉螺栓，螺栓间距450mm，模板外侧加设钢管斜撑，底板侧模做...
