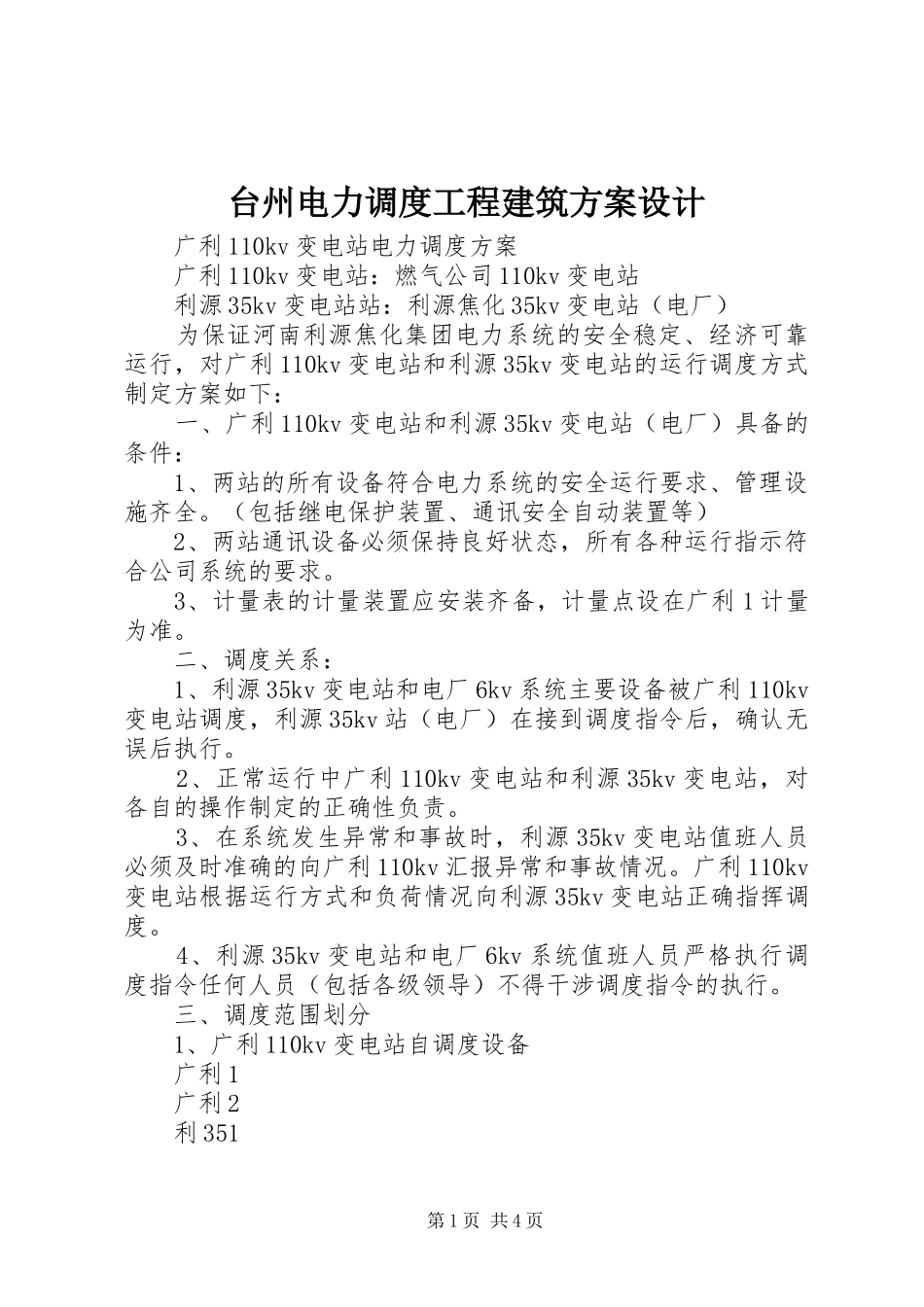

台州电力调度工程建筑方案设计广利110kv变电站电力调度方案广利110kv变电站：燃气公司110kv变电站利源35kv变电站站：利源焦化35kv变电站（电厂）为保证河南利源焦化集团电力系统的安全稳定、经济可靠运行，对广利110kv变电站和利源35kv变电站的运行调度方式制定方案如下：一、广利110kv变电站和利源35kv变电站（电厂）具备的条件：1、两站的所有设备符合电力系统的安全运行要求、管理设施齐全。（包括继电保护装置、通讯安全自动装置等）2、两站通讯设备必须保持良好状态，所有各种运行指示符合公司系统的要求。3、计量表的计量装置应安装齐备，计量点设在广利1计量为准。二、调度关系：1、利源35kv变电站和电厂6kv系统主要设备被广利110kv变电站调度，利源35kv站（电厂）在接到调度指令后，确认无误后执行。2、正常运行中广利110kv变电站和利源35kv变电站，对各自的操作制定的正确性负责。3、在系统发生异常和事故时，利源35kv变电站值班人员必须及时准确的向广利110kv汇报异常和事故情况。广利110kv变电站根据运行方式和负荷情况向利源35kv变电站正确指挥调度。4、利源35kv变电站和电厂6kv系统值班人员严格执行调度指令任何人员（包括各级领导）不得干涉调度指令的执行。三、调度范围划分1、广利110kv变电站自调度设备广利1广利2利351第1页共4页利352利350利61利62601602603开关2、利源35kv变电站自调度设备：除广利110kv变电站自调度设备以外的其它设备有利源35kv变电自调。3、由利源35kv变电站自调但需经广利110kv变电站同意方可操作的设备主焦-回路利43和主焦二回路利48.4、上述调度范围如有变动，以广利110kv变电站书面通知为准。四、正常运行方式。1、利源35kv变电站35kv广利2、利352运行于北母，利350运行、利351运行南母。2、6kv系统：61、603运行于东母，利62、602运行于西母。3、只有广利1和广利2线路或利351、利352异常停运后，主焦一回路利43或主焦二回路，利48才能早同期运行（并列时向广利110kv站汇报运行方式）五、调度运行管理利源35kv变电站值班人员应严格遵守调度纪律，执行调度指令。下列为违反调度纪律行为：1.1在调度运行生产过程中，运行值班人员拒不执行或拖延执行甲方调度命令，经警告无效者。1.2无广利110kv变电站调度命令或许可，擅自操作或改动广利站调度的设备者。1.3未经广利110kv变电站调度值班员的许可，擅自改变所规定的运行方式和设备（包括一次二次设备）者。1.4对于已停电进行检修的设备，擅自更改检修范围且影响送电者。1.5利源35kv站设备发生超限异常事故状态，不及时向广利110kv变电站值班人员汇报或隐瞒事故真相，并导致广利110kv变电站调度人员的误判断或延误事故处理者。第2页共4页1.6没有执行重大事件汇报制度，造成严重影响的。2、利源35kv变电站应加强对站内电厂一二次设备运行维护，因运行维护不当造成事故，由利源35kv变电站承担责任；因利源35kv变电站无人接电话或电话线路异常造成供电中断或延误送电由利源35kv变电站负责。3、利源35kv变电站应接受调度指令的人员名单报广利110kv变电站核准，广利110kv变电站有权发布调度指令的人员名单汇报利源35kv变电站，双方人员有变化时应及时通报对方。4、利源35kv变电站私自操作广利110kv变电站调度的设备而对双方或第三方造成人身设备及其它损失，由利源35kv变电站负责。5、利源35kv变电站及电厂6kv母线上和出线上出现设备故障，保护动作跳闸和动作所有信号，利源35kv值班人员应立即向广利110kv变电站值班人员汇报保护动作情况或设备故障情况，然后根据调度权限处理。6、广利110kv变电站和利源35kv变电站系统异常或出现故障情况，造成广利35kv线路失电，广利110kv变电站值班人员应及时向利源35kv变电站通报情况，但两站出现特殊情况，威胁人身或重大威胁设备安全事故等情况而与广利110kv变电站通讯中断允许利源35kv变电站先处理，但事后应尽快汇报广利110kv变电站值班人员。7、当广利110kv变电站全站失压的情况下，广利110kv变电站值班人员查明原因通知利源35kv变电站，应及时与主焦回路并网，并网后通知广利110kv变电站值班人员。8、特殊情况下，如利源35kv变电站6kv（发电机）出现故障...
