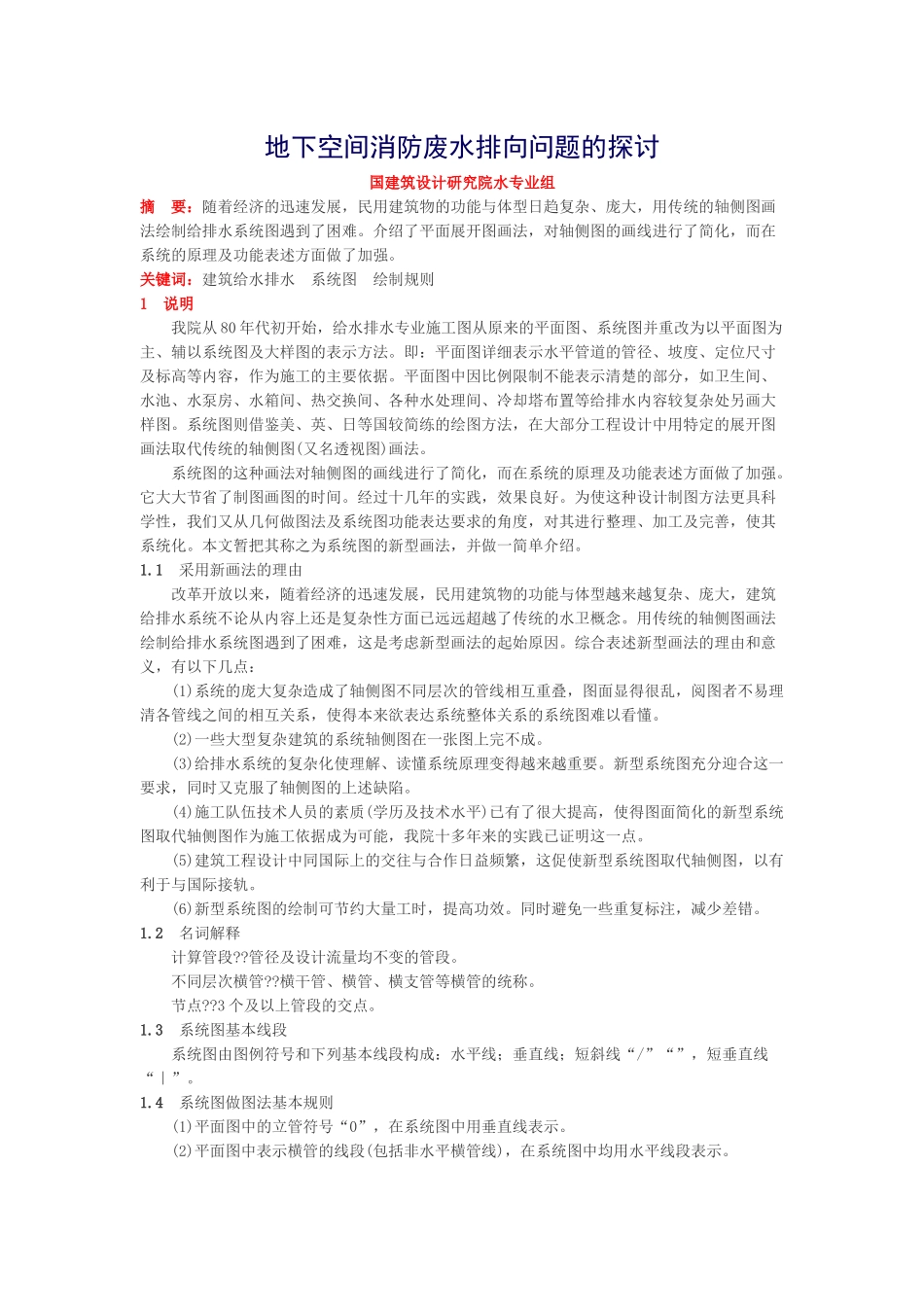

地下空间消防废水排向问题的探讨国建筑设计研究院水专业组摘要：随着经济的迅速发展，民用建筑物的功能与体型日趋复杂、庞大，用传统的轴侧图画法绘制给排水系统图遇到了困难。介绍了平面展开图画法，对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。关键词：建筑给水排水系统图绘制规则1说明我院从80年代初开始，给水排水专业施工图从原来的平面图、系统图并重改为以平面图为主、辅以系统图及大样图的表示方法。即：平面图详细表示水平管道的管径、坡度、定位尺寸及标高等内容，作为施工的主要依据。平面图中因比例限制不能表示清楚的部分，如卫生间、水池、水泵房、水箱间、热交换间、各种水处理间、冷却塔布置等给排水内容较复杂处另画大样图。系统图则借鉴美、英、日等国较简练的绘图方法，在大部分工程设计中用特定的展开图画法取代传统的轴侧图(又名透视图)画法。系统图的这种画法对轴侧图的画线进行了简化，而在系统的原理及功能表述方面做了加强。它大大节省了制图画图的时间。经过十几年的实践，效果良好。为使这种设计制图方法更具科学性，我们又从几何做图法及系统图功能表达要求的角度，对其进行整理、加工及完善，使其系统化。本文暂把其称之为系统图的新型画法，并做一简单介绍。1.1采用新画法的理由改革开放以来，随着经济的迅速发展，民用建筑物的功能与体型越来越复杂、庞大，建筑给排水系统不论从内容上还是复杂性方面已远远超越了传统的水卫概念。用传统的轴侧图画法绘制给排水系统图遇到了困难，这是考虑新型画法的起始原因。综合表述新型画法的理由和意义，有以下几点：(1)系统的庞大复杂造成了轴侧图不同层次的管线相互重叠，图面显得很乱，阅图者不易理清各管线之间的相互关系，使得本来欲表达系统整体关系的系统图难以看懂。(2)一些大型复杂建筑的系统轴侧图在一张图上完不成。(3)给排水系统的复杂化使理解、读懂系统原理变得越来越重要。新型系统图充分迎合这一要求，同时又克服了轴侧图的上述缺陷。(4)施工队伍技术人员的素质(学历及技术水平)已有了很大提高，使得图面简化的新型系统图取代轴侧图作为施工依据成为可能，我院十多年来的实践已证明这一点。(5)建筑工程设计中同国际上的交往与合作日益频繁，这促使新型系统图取代轴侧图，以有利于与国际接轨。(6)新型系统图的绘制可节约大量工时，提高功效。同时避免一些重复标注，减少差错。1.2名词解释计算管段??管径及设计流量均不变的管段。不同层次横管??横干管、横管、横支管等横管的统称。节点??3个及以上管段的交点。1.3系统图基本线段系统图由图例符号和下列基本线段构成：水平线；垂直线；短斜线“/”“”，短垂直线“｜”。1.4系统图做图法基本规则(1)平面图中的立管符号“0”，在系统图中用垂直线表示。(2)平面图中表示横管的线段(包括非水平横管线)，在系统图中均用水平线段表示。(3)平面图中的线段相交，系统图中如下表示：A.两线段相交，不反映，见图1。图1两线段相交B.3个及以上线段相交，给水用短垂线表示，排水用短斜线表示，见图2。图23个及以上线段相交(4)平面图中的横线在系统图中准确地反映在所在层，但不标注标高。标高标注在平面图中。(5)系统图无比例。1.5几点说明(1)对平面图中的任一计算管段线，系统图中都有一水平线段相对应；对系统图中的任一水平线段，平面图中都有一计算管段线相对应。平面图中的计算管段线与系统图中的水平线有一一对应关系。(2)平面图与系统图中的编号立管一一对应。(3)供水系统图中两水平线间的短垂线(两节点间的除外)及排水系统图中两水平线间的短斜线，不代表标高变化，只表示两横线相交。2系统图的功能2.1系统图的主要功能(1)配合平面图反映并规定整个系统的管道及设备连接状况，指导施工。如立管的设计、各层横管与立管及给排水点的连接、设备及器件的设计及其在系统中所处的环节等等；(2)反映系统的工艺及原理。整个系统设计的正确、合理、先进与否，都在系统图上有反映。(3)表示在平面图中难以表示清楚的内容。2.2系统图对系统原理及其功能的表述2.2.1生活给水系统(1)系统(用水点)的水量、水压满足使用要求或规范要求(水泵选择...
