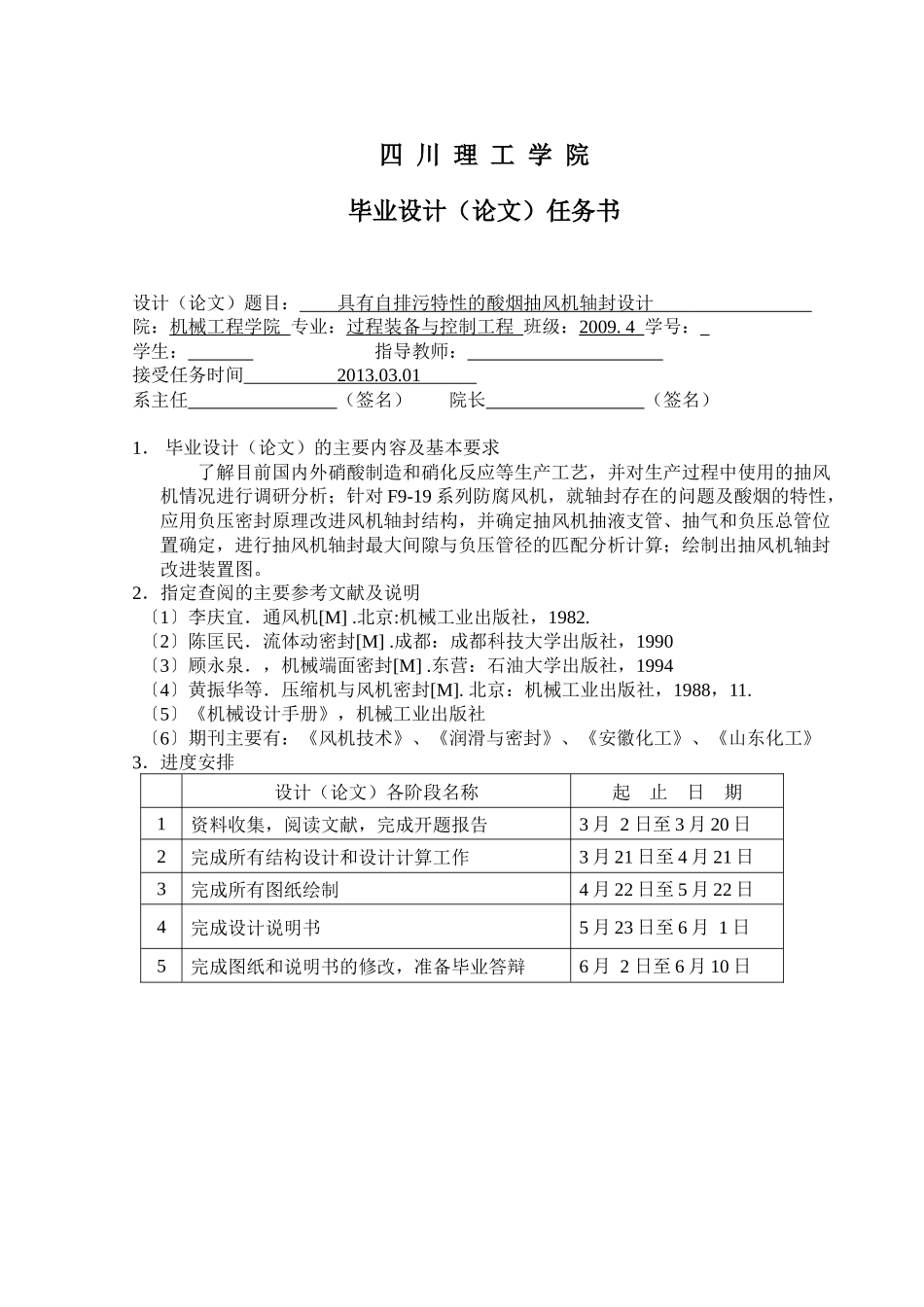

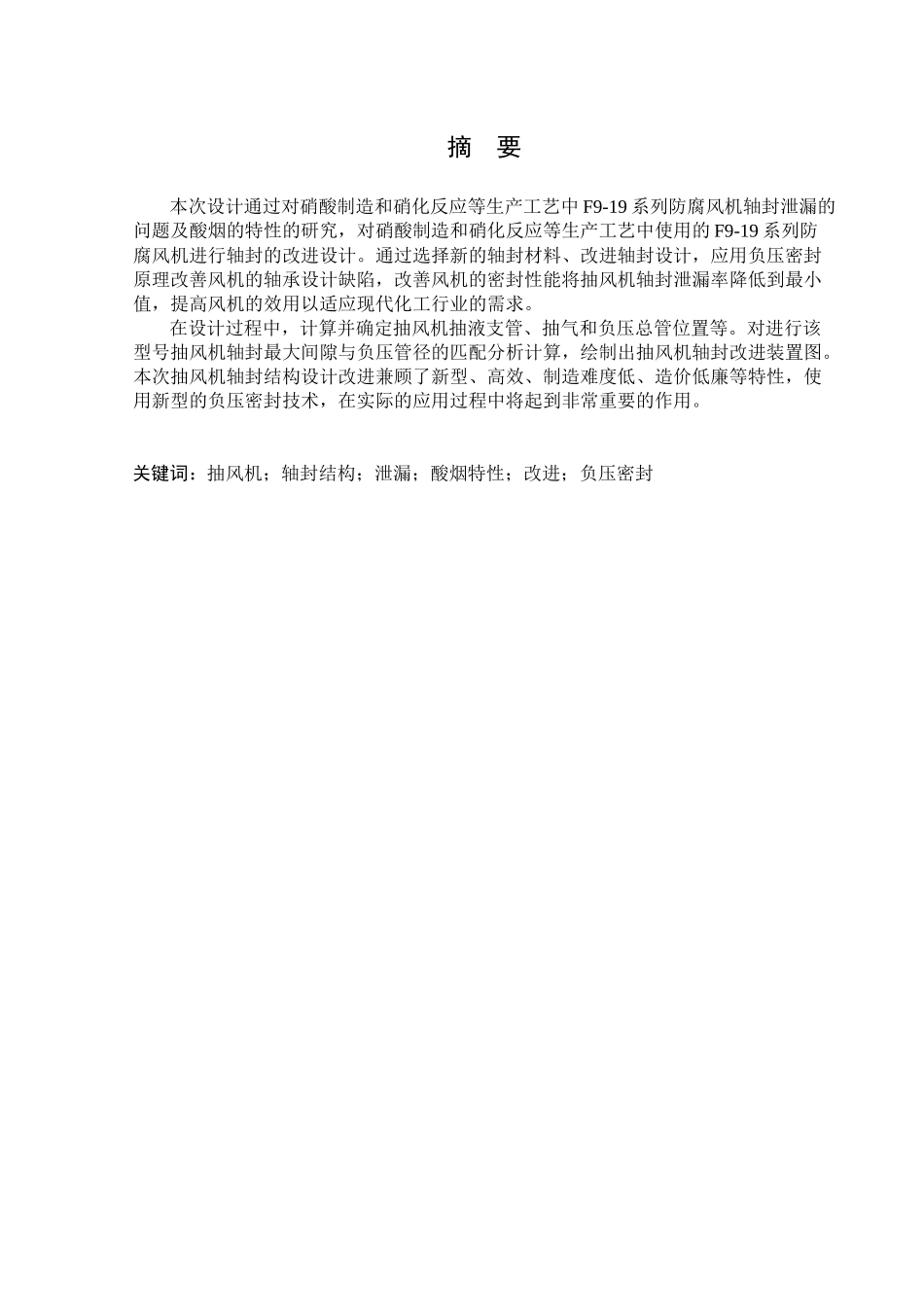

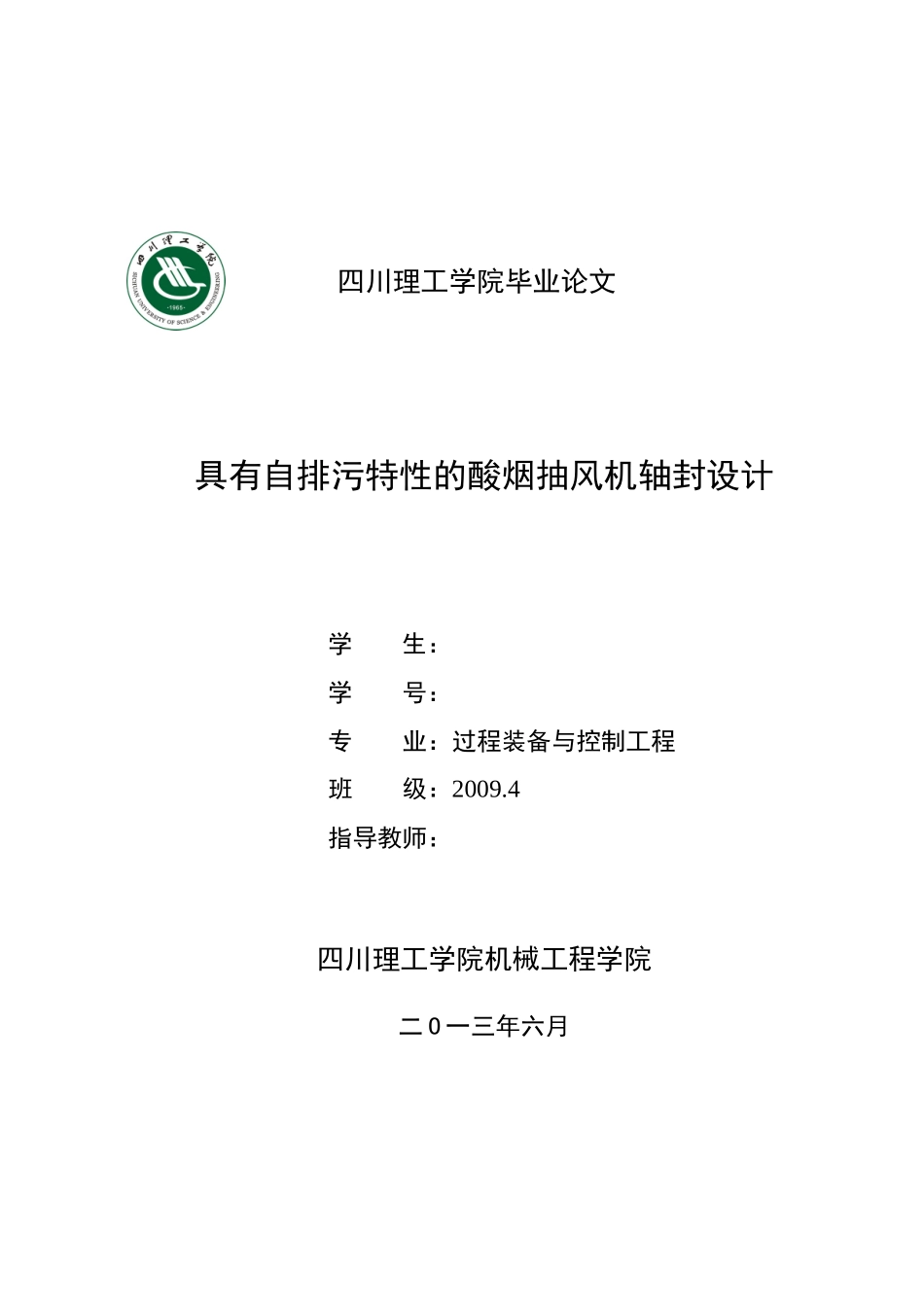

四川理工学院毕业论文具有自排污特性的酸烟抽风机轴封设计学生：学号：专业：过程装备与控制工程班级：2009.4指导教师：四川理工学院机械工程学院二O一三年六月四川理工学院毕业设计（论文）任务书设计（论文）题目：具有自排污特性的酸烟抽风机轴封设计院：机械工程学院专业：过程装备与控制工程班级：2009.4学号：学生：指导教师：接受任务时间2013.03.01系主任（签名）院长（签名）1．毕业设计（论文）的主要内容及基本要求了解目前国内外硝酸制造和硝化反应等生产工艺，并对生产过程中使用的抽风机情况进行调研分析；针对F9-19系列防腐风机，就轴封存在的问题及酸烟的特性，应用负压密封原理改进风机轴封结构，并确定抽风机抽液支管、抽气和负压总管位置确定，进行抽风机轴封最大间隙与负压管径的匹配分析计算；绘制出抽风机轴封改进装置图。2．指定查阅的主要参考文献及说明〔1〕李庆宜．通风机[M].北京:机械工业出版社，1982.〔2〕陈匡民．流体动密封[M].成都：成都科技大学出版社，1990〔3〕顾永泉．，机械端面密封[M].东营：石油大学出版社，1994〔4〕黄振华等．压缩机与风机密封[M].北京：机械工业出版社，1988，11.〔5〕《机械设计手册》，机械工业出版社〔6〕期刊主要有：《风机技术》、《润滑与密封》、《安徽化工》、《山东化工》3．进度安排设计（论文）各阶段名称起止日期1资料收集，阅读文献，完成开题报告3月2日至3月20日2完成所有结构设计和设计计算工作3月21日至4月21日3完成所有图纸绘制4月22日至5月22日4完成设计说明书5月23日至6月1日5完成图纸和说明书的修改，准备毕业答辩6月2日至6月10日摘要本次设计通过对硝酸制造和硝化反应等生产工艺中F9-19系列防腐风机轴封泄漏的问题及酸烟的特性的研究，对硝酸制造和硝化反应等生产工艺中使用的F9-19系列防腐风机进行轴封的改进设计。通过选择新的轴封材料、改进轴封设计，应用负压密封原理改善风机的轴承设计缺陷，改善风机的密封性能将抽风机轴封泄漏率降低到最小值，提高风机的效用以适应现代化工行业的需求。在设计过程中，计算并确定抽风机抽液支管、抽气和负压总管位置等。对进行该型号抽风机轴封最大间隙与负压管径的匹配分析计算，绘制出抽风机轴封改进装置图。本次抽风机轴封结构设计改进兼顾了新型、高效、制造难度低、造价低廉等特性，使用新型的负压密封技术，在实际的应用过程中将起到非常重要的作用。关键词：抽风机；轴封结构；泄漏；酸烟特性；改进；负压密封ABSTRACTThedesignandmanufactureofnitricacidbynitrationofotherproductionprocessss-es.F9-19seriesofantifanshaftsealleakageproblemsandcharacteristicsofthesmokeacid,nitric.acidnitrationofmanufacturingandotherproductionprocessesusedintheseriesofantiF9-19improveddesignofthewindturbineshaftseal.Byselectinganewsealmaterials,improvedsealdesign,applicationvacuumsealingprincipletoimprovethefanbearingdesigndefectsandimprovethetightnessofthefanblowershaftsealleakageratecanbereducedtotheminimum,toimprovetheeffectivenessofthefantosuitmodernchemicalindustryneeds.Inthedesignprocess,iscalculatedanddeterminedblowersuctionpipes,suctionandvacuumductlocation.Theconductofthetypeblowerandvacuumsealmaximumgapdiametermatchinganalysisandcalculation,plottedimprovedblowershaftsealdevicemap.Theblowershaftsealstructuredesignimprovementtakingintoaccountthenew,efficient,difficulttomanufacturelow,lowcostandothercharacteristics,theuseofnewvacuumsealingtechnology,theactualapplicationprocesswillplayaveryimportantrole.Keywords:Exhaustfan;sealstructure;leakage;acidsmokecharacteristics;improvement;vacuumseal目录摘要.............................................................................................................................................ⅠABSTRACT.................................................................................................
