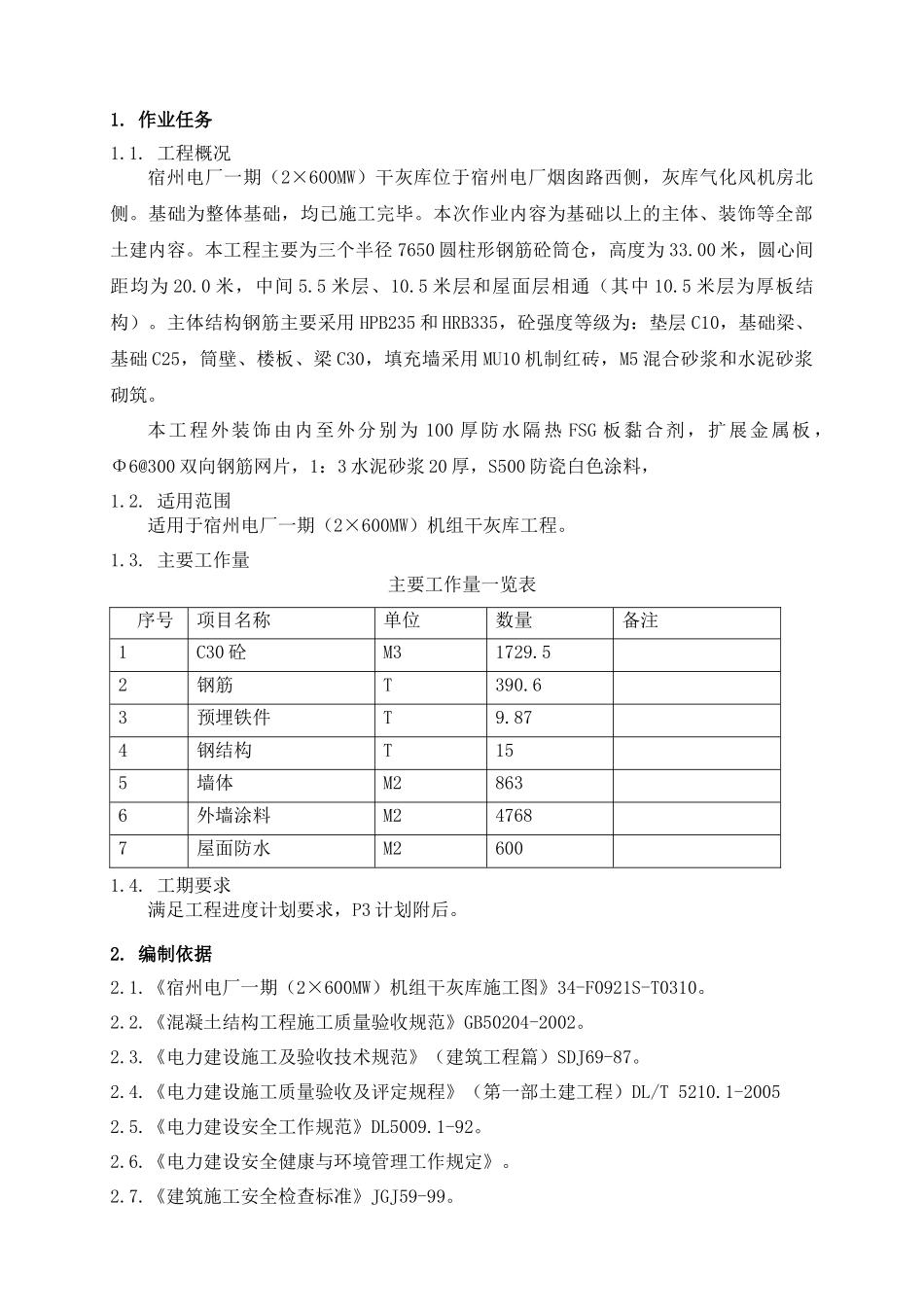

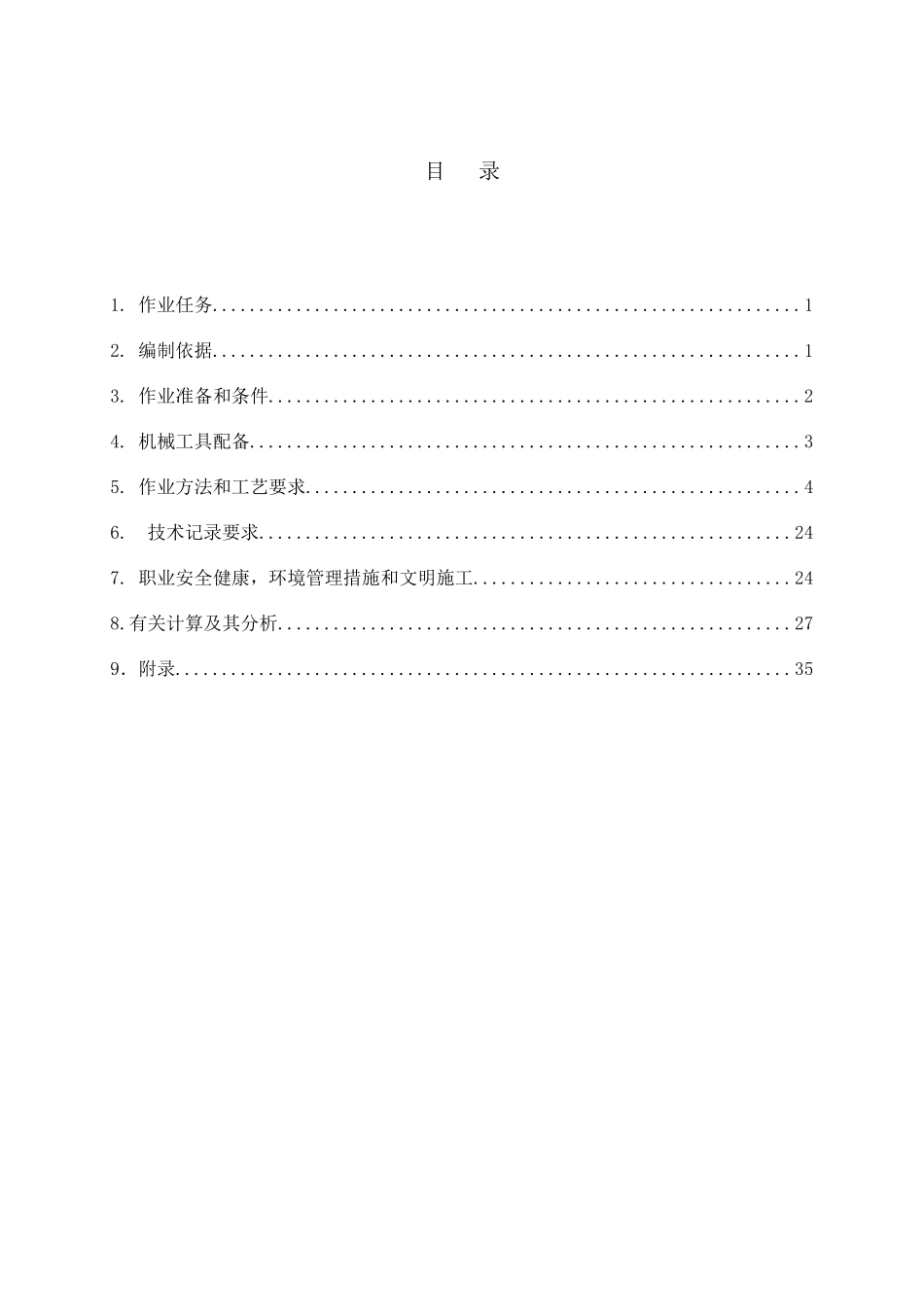

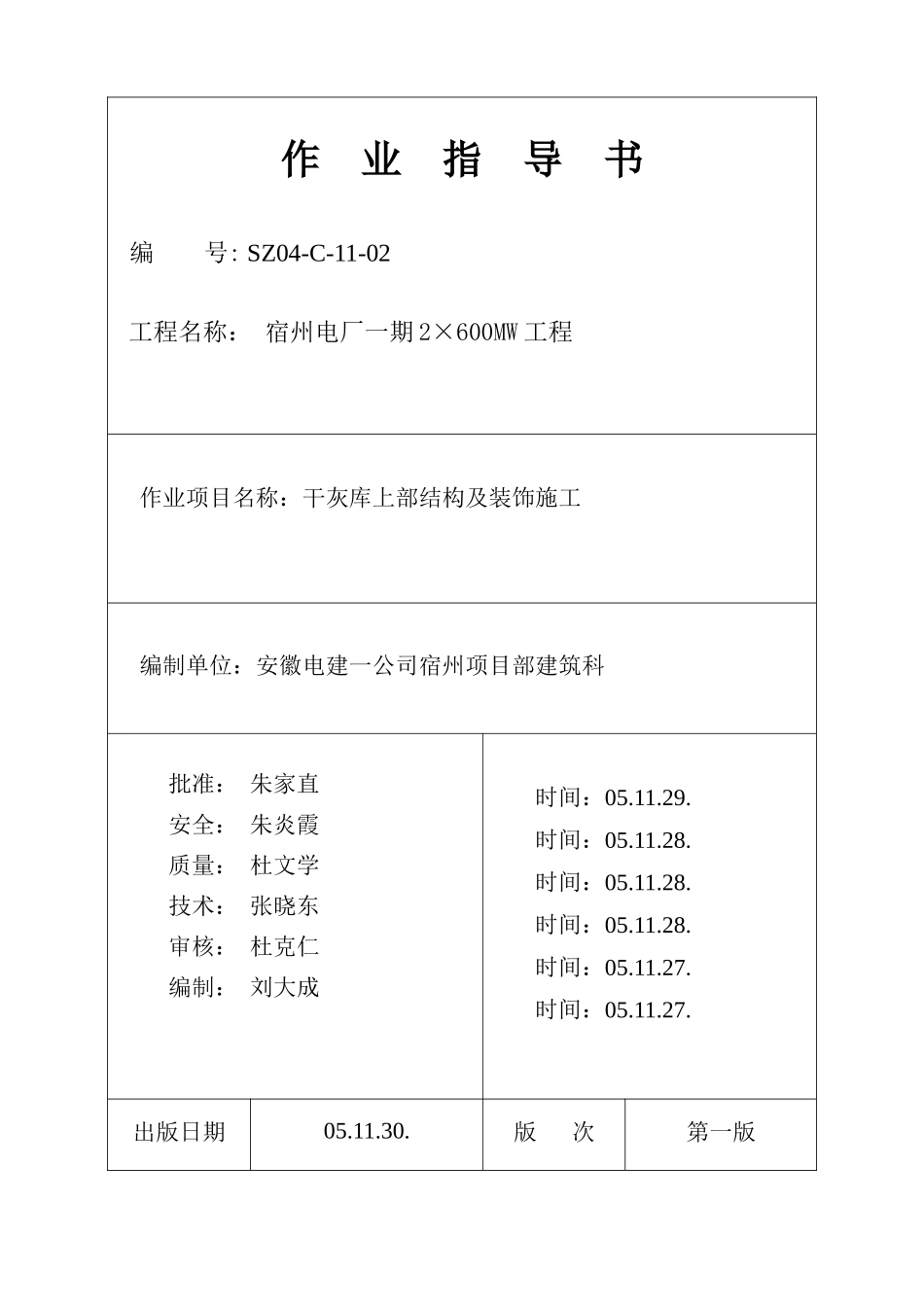

作业指导书编号:SZ04-C-11-02工程名称：宿州电厂一期2×600MW工程作业项目名称：干灰库上部结构及装饰施工编制单位：安徽电建一公司宿州项目部建筑科批准：朱家直安全：朱炎霞质量：杜文学技术：张晓东审核：杜克仁编制：刘大成时间：05.11.29.时间：05.11.28.时间：05.11.28.时间：05.11.28.时间：05.11.27.时间：05.11.27.出版日期05.11.30.版次第一版目录1.作业任务...............................................................12.编制依据...............................................................13.作业准备和条件.........................................................24.机械工具配备...........................................................35.作业方法和工艺要求.....................................................46.技术记录要求.........................................................247.职业安全健康，环境管理措施和文明施工..................................248.有关计算及其分析.......................................................279．附录..................................................................351.作业任务1.1.工程概况宿州电厂一期（2×600MW）干灰库位于宿州电厂烟囱路西侧，灰库气化风机房北侧。基础为整体基础，均已施工完毕。本次作业内容为基础以上的主体、装饰等全部土建内容。本工程主要为三个半径7650圆柱形钢筋砼筒仓，高度为33.00米，圆心间距均为20.0米，中间5.5米层、10.5米层和屋面层相通（其中10.5米层为厚板结构）。主体结构钢筋主要采用HPB235和HRB335，砼强度等级为：垫层C10，基础梁、基础C25，筒壁、楼板、梁C30，填充墙采用MU10机制红砖，M5混合砂浆和水泥砂浆砌筑。本工程外装饰由内至外分别为100厚防水隔热FSG板黏合剂，扩展金属板，Φ6@300双向钢筋网片，1：3水泥砂浆20厚，S500防瓷白色涂料，1.2.适用范围适用于宿州电厂一期（2×600MW）机组干灰库工程。1.3.主要工作量主要工作量一览表1.4.工期要求满足工程进度计划要求，P3计划附后。2.编制依据2.1.《宿州电厂一期（2×600MW）机组干灰库施工图》34-F0921S-T0310。2.2.《混凝土结构工程施工质量验收规范》GB50204-2002。2.3.《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-87。2.4.《电力建设施工质量验收及评定规程》（第一部土建工程）DL/T5210.1-20052.5.《电力建设安全工作规范》DL5009.1-92。2.6.《电力建设安全健康与环境管理工作规定》。2.7.《建筑施工安全检查标准》JGJ59-99。序号项目名称单位数量备注1C30砼M31729.52钢筋T390.63预埋铁件T9.874钢结构T155墙体M28636外墙涂料M247687屋面防水M26002.8.《建筑施工手册》（第四版）。3.作业准备和条件3.1.作业准备3.1.1.施工前施工员、质检员、各班班长认真熟悉图纸，掌握结构形式与细部做法。3.1.2.与甲方、监理、设计院共同审核图纸。3.1.3.编写作业指导书并报批。3.1.4.人员、机具、机械进场并维修保证正常使用。3.1.5.提出材料计划，并催促材料进场。3.1.6.人员熟悉施工现场，并检查工、机具的安全性。3.2.作业条件3.2.1.作业所需材料必须进场，并检验合格。3.2.2.作业指导书已批准，并依据指导书进行技术安全交底。3.2.3.作业人员已安全教育，并考试合格，对作业人员进行安全技术交底并双方签字。3.2.4.机具、机械发放到指定地点。3.2.5.水、电、道路已完善并畅通。3.3.人员配备及特殊工种的要求人力资源配备职务或工种人数职务或工种人数技术员1砼工28施工员2钢筋工38安环员1木工48质检员1架子工12材料员2瓦工32电工2普工12测量员3电焊工6油漆、涂料工12冷作工2防水工6电工、电焊工、架子工、防水工均属特殊工种范畴。特殊工种作业人员必须经过国家规定的专业培训，持证上岗。3.4.对配合工种的要求在干灰库施工时，要求配合工种必须满足现场施工进度的需要，现场管理人员根据实际情况调配，配合工种必须经过专业安监人员培训并持证上岗。4.机械工具配备机械工具、周转材配备一览表防水施工用工器具：电动搅拌器、高压吹风机。铁辊、手持压滚、压子、小平...
