某十层框架住宅楼建筑图结构任务书设计和实现 土木工程管理专业

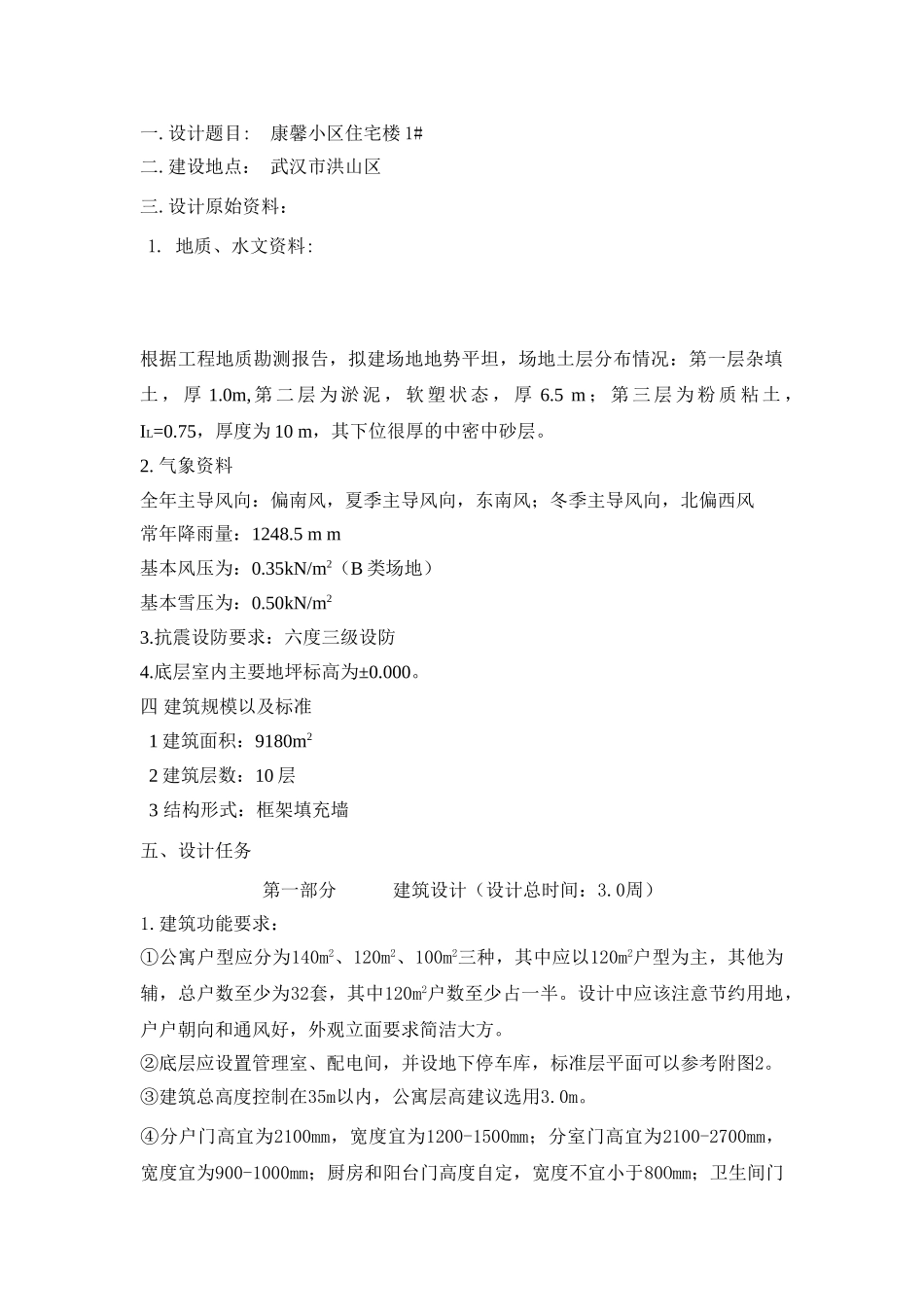

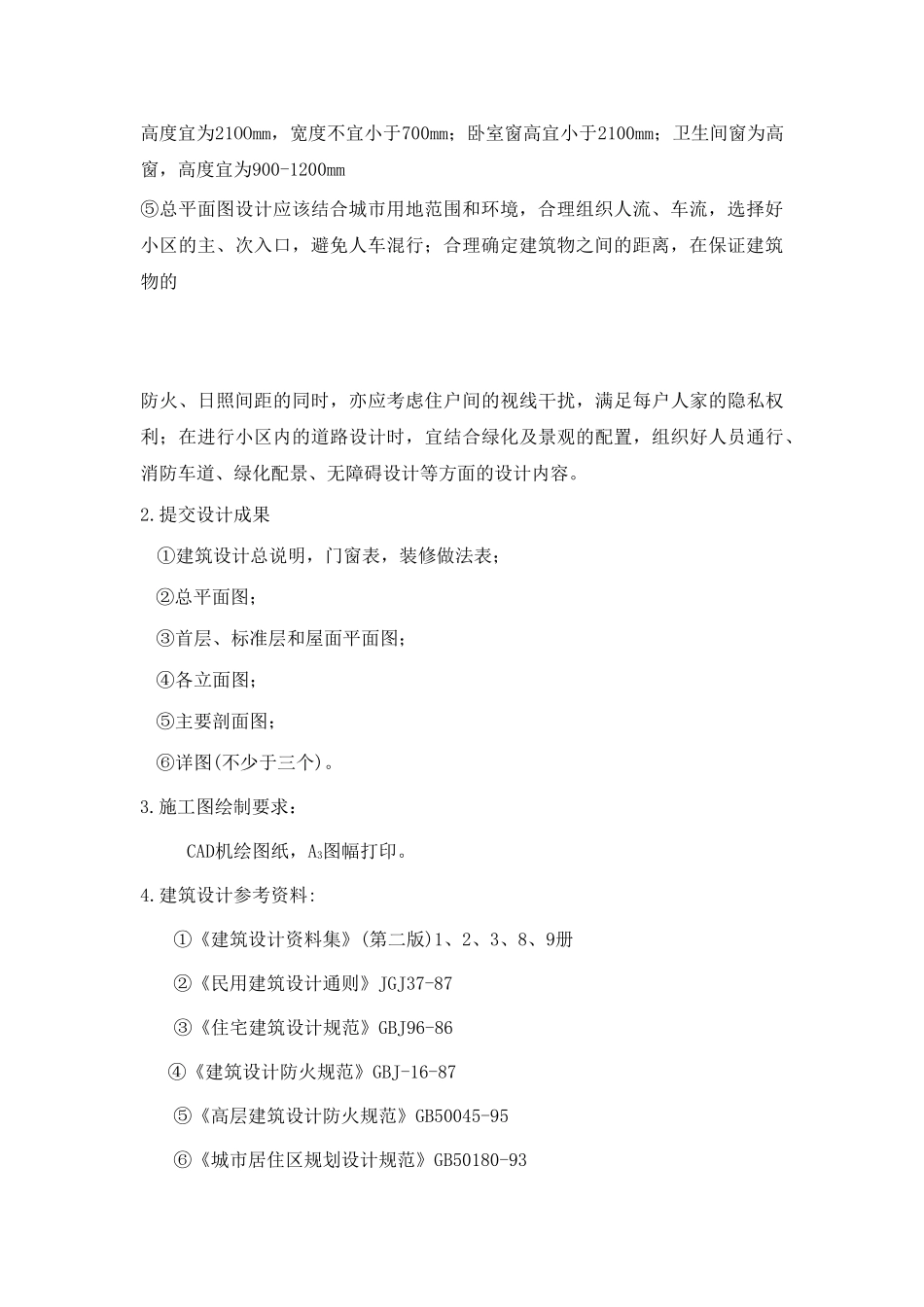

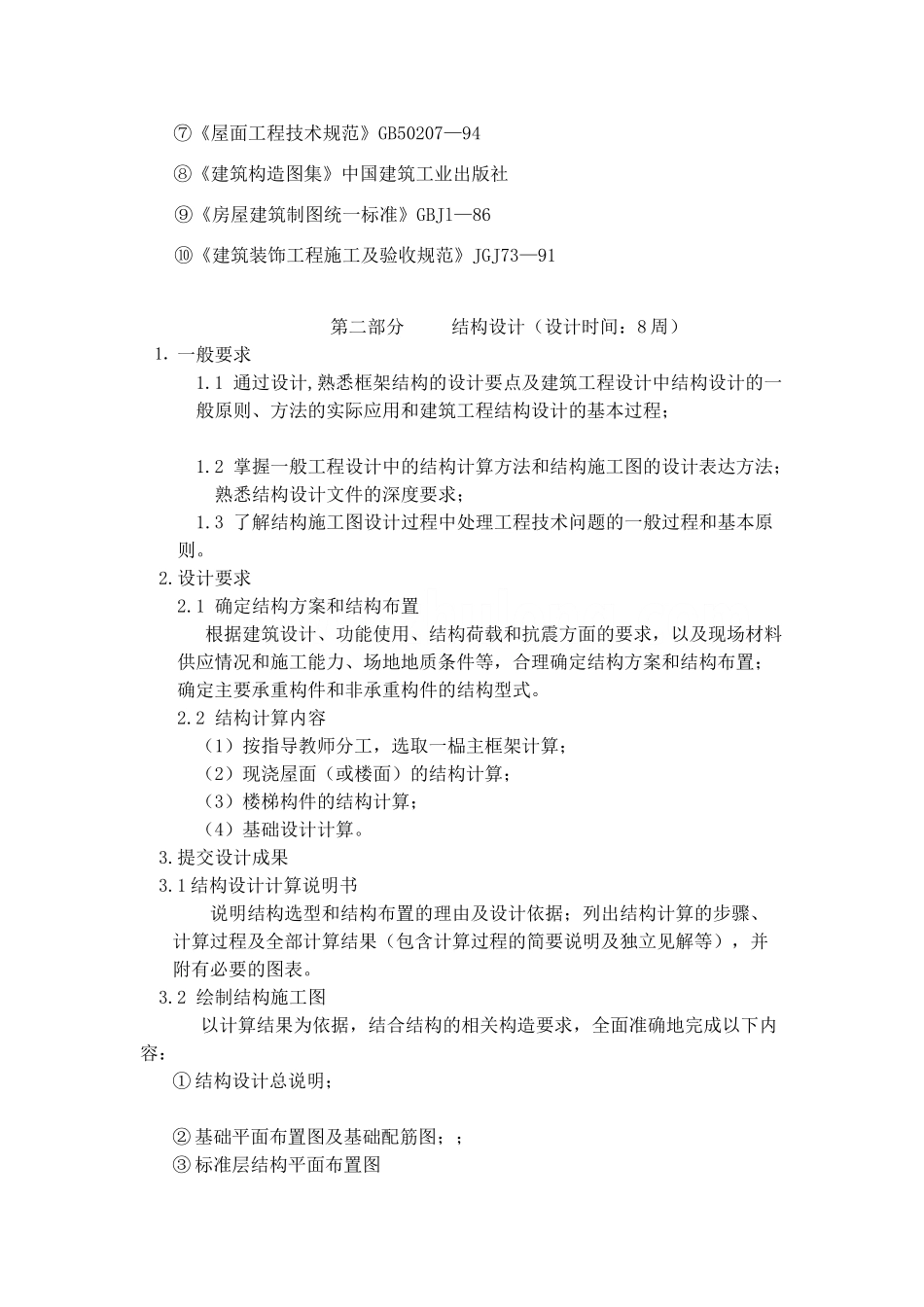

一.设计题目: 康馨小区住宅楼 1#二.建设地点： 武汉市洪山区三.设计原始资料：1. 地质、水文资料:根据工程地质勘测报告，拟建场地地势平坦，场地土层分布情况：第一层杂填土 ， 厚 1.0m, 第 二 层 为 淤 泥 ， 软 塑 状 态 ， 厚 6.5 m ； 第 三 层 为 粉 质 粘 土 ，IL=0.75，厚度为 10 m，其下位很厚的中密中砂层。2. 气象资料全年主导风向：偏南风，夏季主导风向，东南风；冬季主导风向，北偏西风常年降雨量：1248.5 m m基本风压为：0.35kN/m2（B 类场地）基本雪压为：0.50kN/m23.抗震设防要求：六度三级设防4.底层室内主要地坪标高为±0.000。四 建筑规模以及标准1 建筑面积：9180m22 建筑层数：10 层3 结构形式：框架填充墙五、设计任务第一部分 建筑设计（设计总时间：3.0周）1.建筑功能要求：①公寓户型应分为140m2、120m2、100m2三种，其中应以120m2户型为主，其他为辅，总户数至少为32套，其中120m2户数至少占一半。设计中应该注意节约用地，户户朝向和通风好，外观立面要求简洁大方。②底层应设置管理室、配电间，并设地下停车库，标准层平面可以参考附图2。③建筑总高度控制在35m以内，公寓层高建议选用3.0m。④分户门高宜为2100mm，宽度宜为1200-1500mm；分室门高宜为2100-2700mm，宽度宜为900-1000mm；厨房和阳台门高度自定，宽度不宜小于80Omm；卫生间门高度宜为21OOmm，宽度不宜小于700mm；卧室窗高宜小于2100mm；卫生间窗为高窗，高度宜为900-1200mm⑤总平面图设计应该结合城市用地范围和环境，合理组织人流、车流，选择好小区的主、次入口，避免人车混行；合理确定建筑物之间的距离，在保证建筑物的防火、日照间距的同时，亦应考虑住户间的视线干扰，满足每户人家的隐私权利；在进行小区内的道路设计时，宜结合绿化及景观的配置，组织好人员通行、消防车道、绿化配景、无障碍设计等方面的设计内容。2.提交设计成果①建筑设计总说明，门窗表，装修做法表；②总平面图；③首层、标准层和屋面平面图；④各立面图；⑤主要剖面图；⑥详图(不少于三个)。3.施工图绘制要求：CAD机绘图纸，A3图幅打印。4.建筑设计参考资料:①《建筑设计资料集》(第二版)1、2、3、8、9册 ②《民用建筑设计通则》JGJ37-87③《住宅建筑设计规范》GBJ96-86④《建筑设计防火规范》GBJ-16-87⑤《高层建筑设计防火规范》GB50045-95⑥《城市居住区规划设计规范》GB50180-93⑦《屋面工程技术规范》GB50207—94⑧《建...
