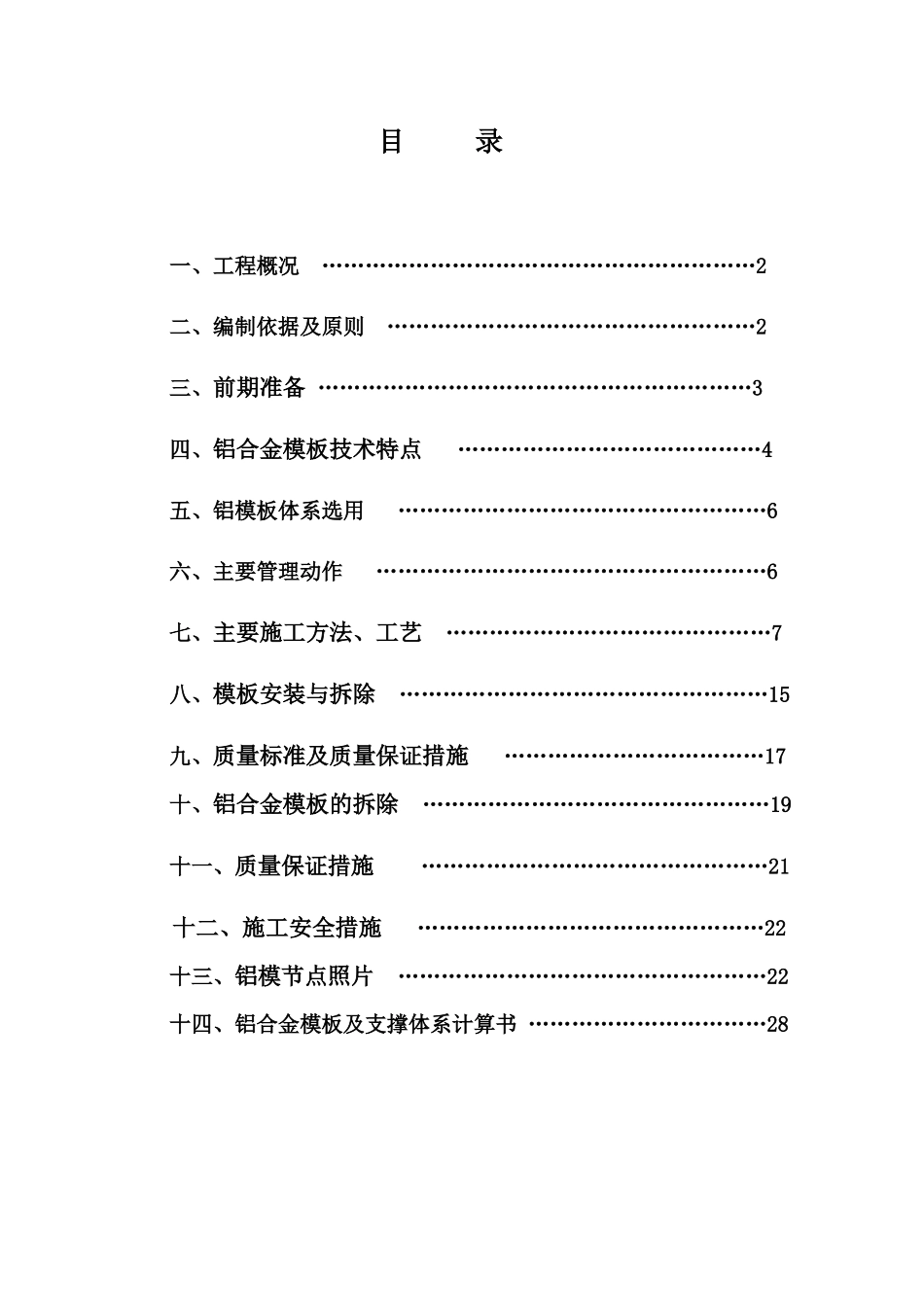

铝合金模板施工方案编制审核审批山西旭航环保新型材料有限公司二O一六年十月目录一、工程概况……………………………………………………2二、编制依据及原则……………………………………………2三、前期准备……………………………………………………3四、铝合金模板技术特点……………………………………4五、铝模板体系选用……………………………………………6六、主要管理动作………………………………………………6七、主要施工方法、工艺………………………………………7八、模板安装与拆除……………………………………………15九、质量标准及质量保证措施………………………………17十、铝合金模板的拆除…………………………………………19十一、质量保证措施…………………………………………21十二、施工安全措施…………………………………………22十三、铝模节点照片……………………………………………22十四、铝合金模板及支撑体系计算书……………………………28铝合金模板施工方案一、工程概况1、工程名称：太原恒大御景湾地块五20#楼2、工程地点：山西省太原市新村3、工程概况：恒大御景湾住宅小区20#住宅楼，结构体系为剪力墙结构，标准层层高2.95m，施工层数从标准层采用铝合金模板系统，标准层墙柱、梁板、楼梯、飘窗均使用铝合金模板。二、编制依据及原则2.1、编制依据1、施工图纸2、《混凝土结构设计规范》（GB50010-2010）3、《混凝土结构工程施工质量验收规范》【GB50204-2002（2011修）】4、《建筑结构荷载规范》GB50009-20125、《铝合金结构设计规范》GB50429-20076、《混凝土结构工程施工规范》GB50666-20117、《建筑施工模板安全技术规范》JGJ162-20088、《建筑施工安全检查标准》JGJ59-20119、《高层建筑混凝土结构技术规程》JGJ3-201010、《建筑施工高处作业安全技术规范》JGJ80-9111、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201112、《建筑工程模板施工手册》第二版（中国工业出版社）13、《广东省铝合金模板技术规范标准》DBJ15-96-201314、《公制六角螺栓，螺钉和螺母》15、《建筑结构荷载规范》GB50009–201216、《混凝土抗压强度标准值和所承受荷载之间的关系》17、《设计手册》18、《高层建筑混凝土结构技术规程》JGJ3–201019、《建筑工程模板施工手册》第二版中国工业出版社20、《建筑工程模板支架施工规范》21、《铝及铝合金挤压型材尺寸偏差》GBT14846-200822、《铝合金建筑型材》GB5237-200823、《变形铝及铝合金化学成分》GBT3190-200824、《模板早拆体系施工技术规程》（北京地方标准）2.2、编制原则1）认真贯彻国家工程建设的法律、法规、规程、方针和政策。2）严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。3）采用现代建筑管理原理、流水施工技术，组织有节奏、均衡和连续地施工。4）科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。5）改善劳动条件，提高生产率。6）坚持“安全第一、预防为主、综合治理”的方针，编制安全文明施工和生态环境保护措施。7）科学规划施工平面，减少施工用地。8）优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。9）坚持“四节一保”、“绿色施工”的原则。三、前期准备1、组织施工人员熟悉图纸，根据设计图纸要求，结合结构图、建筑图和节点详图和施工规范由厂家专业技术人员进行铝合金模板深化设计。2、厂家铝模深化设计完后仔细核对，确保与设计蓝图准确无误后，由业主/设计院审查批准，方进行铝模生产制作。3、铝模生产制作完成在工厂进行试拼装，由业主/设计院/监理到厂内预验收，模板成品按下表进行出厂前的检验：序号项目名称允许偏差检验方法1铝模板高度±3mm用钢卷尺2铝模板长度-2mm用钢卷尺3铝模板板面对角线差≤3mm用钢卷尺4面板平整度2mm用2m测尺和塞尺5相邻面板拼缝高低差≤0.5mm用2m测尺和塞尺6相邻面板拼缝间隙≤0.8mm直角尺和塞尺4、铝模试拼装并验收完成系统地进行编号，绘制好拼装图，作为施工现场工人施工图。5、编号完成后拆除铝模并打包装车运至施工现场。清点数量，复核每块模板的尺寸和平整度，...
