高支模专项施工方案培训资料( 51页)VIP免费

高支模专项施工方案培训资料( 51页)_第1页
1/52
高支模专项施工方案培训资料( 51页)_第2页
2/52
高支模专项施工方案培训资料( 51页)_第3页
3/52

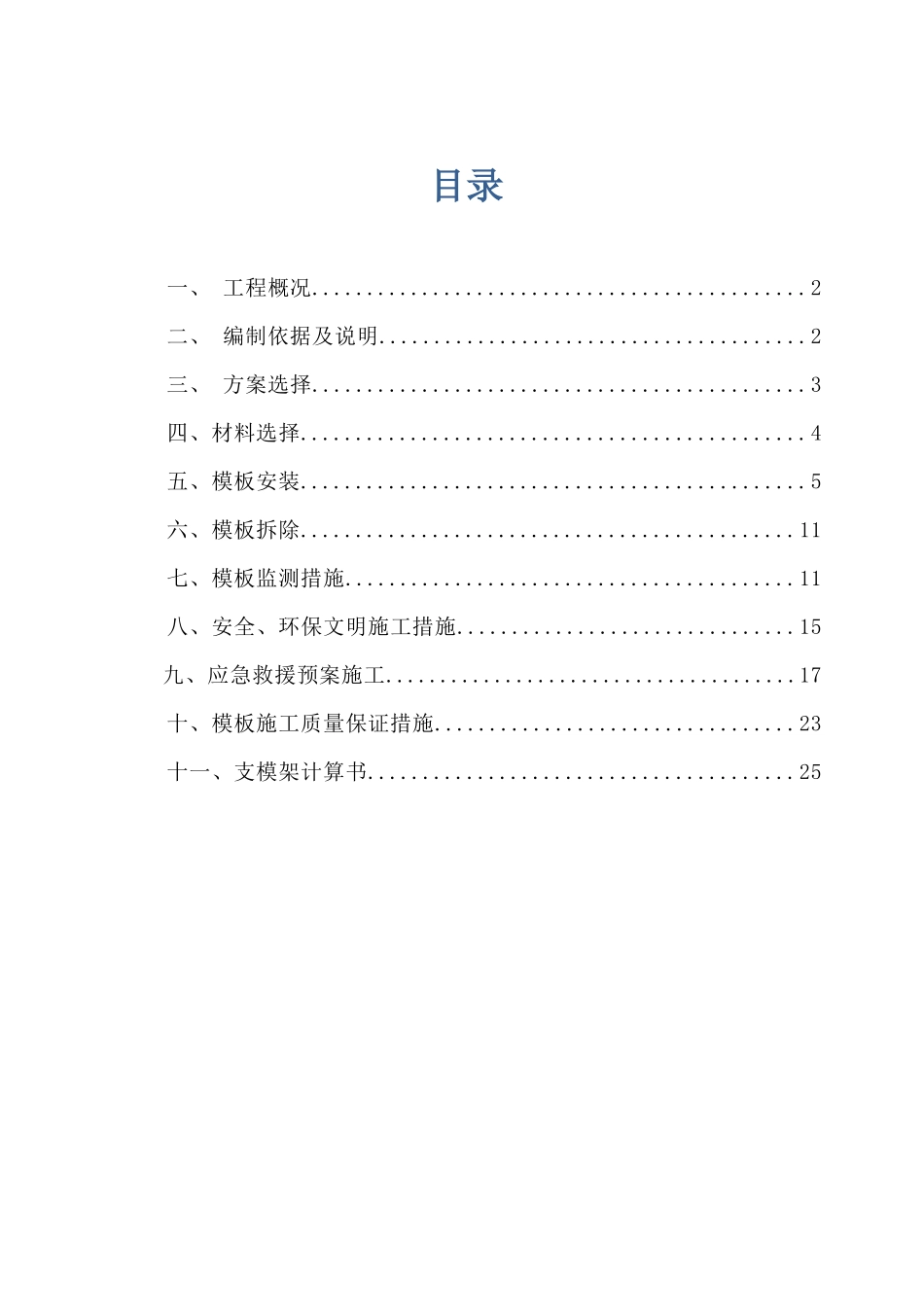

目录一、工程概况.............................................2二、编制依据及说明.......................................2三、方案选择.............................................3四、材料选择..............................................4五、模板安装..............................................5六、模板拆除.............................................11七、模板监测措施.........................................11八、安全、环保文明施工措施...............................15九、应急救援预案施工......................................17十、模板施工质量保证措施.................................23十一、支模架计算书.......................................25高支模专项施工方案一、工程概况(1)工程名称:郴州复烤厂易地技改项目综合楼及客服中心等工程(2)工程地址:项目位于位于郴州市华塘镇油山村(3)建设单位:湖南烟叶复烤有限公司郴州复烤厂监理单位:湖南长顺工程建设监理有限公司施工单位:湖南省建筑工程集团总公司勘察单位:核工业郴州工程勘察院、湖南省湘南工程勘察公司质监、安监部门:郴州市质安站设计单位:中国烟草总公司合肥设计院(4)工程简介:工程总建筑面积21903.75㎡,由综合楼、客服中心、倒班宿舍食堂及综合站房等组成,其中综合楼建筑面积7441.00㎡、客服中心建筑面积5682.5㎡、倒班宿舍及食堂建筑面积7250.00㎡、综合站房建筑面积1230.25㎡、污水处理站建筑面积300㎡,结构形式为框架,楼层为4~6层,建筑物最高檐口27.0m。(5)高支模范围:本工程现阶段涉及高支模的混凝土模板支撑工程有:搭设高度8m及以上;本工程以下部位属于高大模板、支撑系统:综合楼9轴~12轴交2/OA~B轴,板厚120mm,最大柱截面300×800,支撑高度12.75m;为了计算,考虑最不利原则,统一按12.75m层高进行设计计算高支模系统,梁选截面积最大的300×800mm进行设计计算。(6)本工程的高大模板支撑体系特点:1、高支模满堂架面积仅200m2左右;2、支撑的荷载一般,支撑的板厚度为120mm,支撑的最大梁为300*800;3、本工程支撑高度较大,最高部分高度为12.75m;二、编制依据及说明2.1编制依据1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)3、建质[2009]87号《危险性较大的分部分项工程安全管理办法》4、建质[2009]254号文(建设系统高大模板支撑系统施工安全监督管理导则)5、《建筑施工安全检查标准》(JGJ59-2011)6、《建筑施工高处作业安全技术规范》(JGJ80-91)7、《建筑工程施工质量验收统一标准》(GB50300-2013)8、《建筑结构荷载规范》(GB50009-20012006年版)9、《建筑工程施工工艺标准》10、《钢管脚手架扣件》(GB15831)11、《建筑工程施工手册》(第四版)其它有关的法律、法规、标准、规章、规范性文件等2.2编制说明关于建质[2009]87号《危险性较大的分部分项工程安全管理办法》,高大模板工程水平混凝土构件模板支撑系统高度超过8m,或跨度超过18m,施工总荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统应经专家论证后方可实施;本工程综合楼1/OA轴~B轴交9轴~12轴支模高度12.75m,综合站房内的水泵房1轴~3轴支模高度达到10.38m,已达到《危险性较大的分部分项工程安全管理办法》高大模板工程水平混凝土构件模板支撑系统高度中的要求。三、方案选择选择依据本工程自身特点及工程目标与脚手架设计规范要求同时结合现场的施工条件以及实际情况和以往的施工经验、《郴州复烤厂易地技改项目综合楼及客服中心等工程施工组织总设计》等。考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,模板及模板支架的搭设,还必须符合J...
