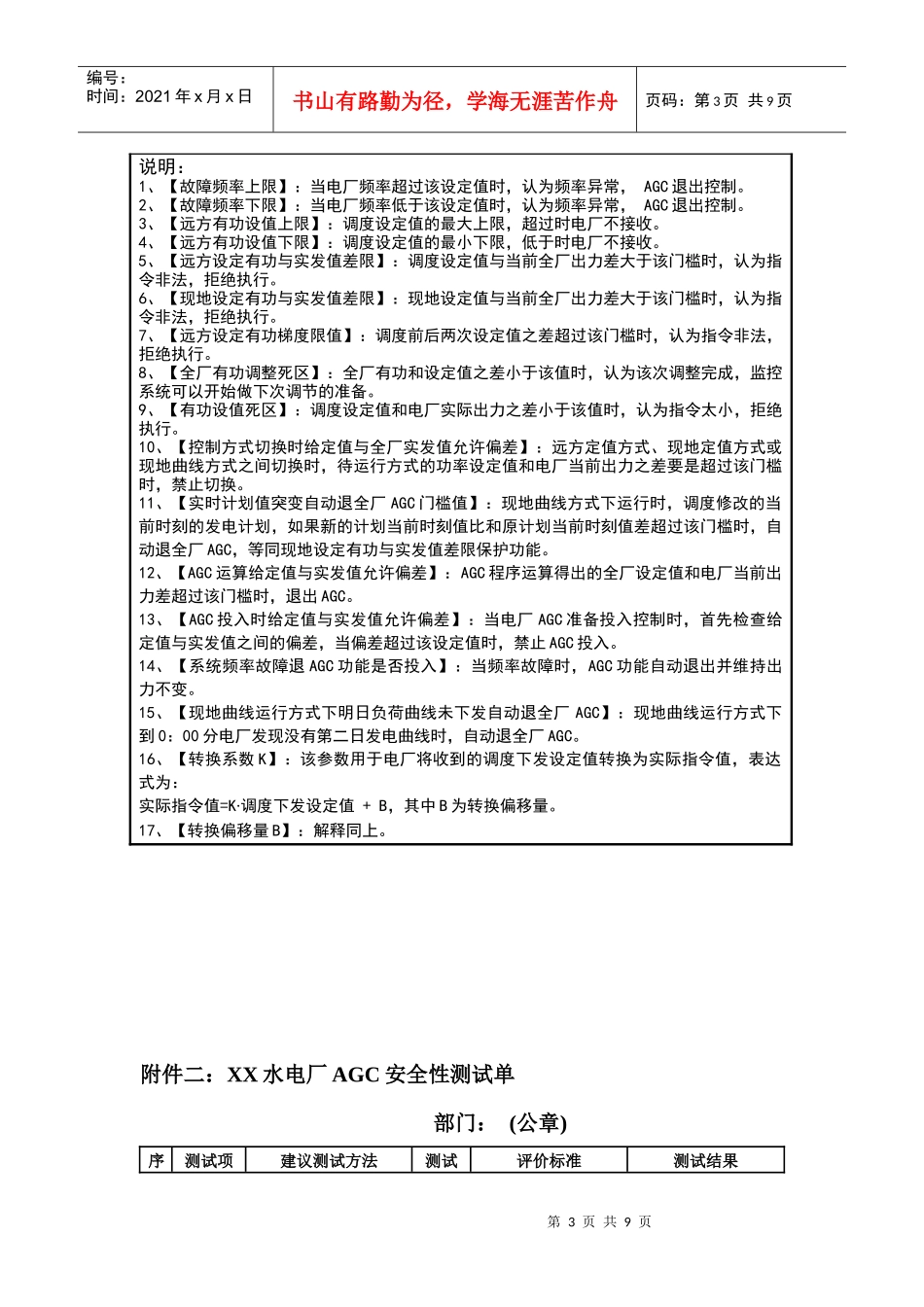

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页附件一：XX电厂AGC定值单部门：(公章)第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页序号参数名称单位原定值现定值1故障频率上限Hz——2故障频率下限Hz——3远方有功设值上限MW——4远方有功设值下限MW——5远方设定有功与实发值差限MW——6现地设定有功与实发值差限MW——7远方设定有功梯度限值MW——8全厂有功调整死区MW——9有功设值死区MW——10控制方式切换时给定值与全厂实发值允许偏差MW——11实时计划值突变自动退全厂AGC门槛值MW——12AGC运算给定值与实发值允许偏差MW——13AGC投入时给定值与实发值允许偏差MW——14系统频率故障退AGC功能是否投入————15现地曲线运行方式下明日负荷曲线未下发自动退全厂AGC————16转换系数K————17转换偏移系数B————编制审核批准执行第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页附件二：XX水电厂AGC安全性测试单部门：(公章)序测试项建议测试方法测试评价标准测试结果说明：1、【故障频率上限】：当电厂频率超过该设定值时，认为频率异常，AGC退出控制。2、【故障频率下限】：当电厂频率低于该设定值时，认为频率异常，AGC退出控制。3、【远方有功设值上限】：调度设定值的最大上限，超过时电厂不接收。4、【远方有功设值下限】：调度设定值的最小下限，低于时电厂不接收。5、【远方设定有功与实发值差限】：调度设定值与当前全厂出力差大于该门槛时，认为指令非法，拒绝执行。6、【现地设定有功与实发值差限】：现地设定值与当前全厂出力差大于该门槛时，认为指令非法，拒绝执行。7、【远方设定有功梯度限值】：调度前后两次设定值之差超过该门槛时，认为指令非法，拒绝执行。8、【全厂有功调整死区】：全厂有功和设定值之差小于该值时，认为该次调整完成，监控系统可以开始做下次调节的准备。9、【有功设值死区】：调度设定值和电厂实际出力之差小于该值时，认为指令太小，拒绝执行。10、【控制方式切换时给定值与全厂实发值允许偏差】：远方定值方式、现地定值方式或现地曲线方式之间切换时，待运行方式的功率设定值和电厂当前出力之差要是超过该门槛时，禁止切换。11、【实时计划值突变自动退全厂AGC门槛值】：现地曲线方式下运行时，调度修改的当前时刻的发电计划，如果新的计划当前时刻值比和原计划当前时刻值差超过该门槛时，自动退全厂AGC，等同现地设定有功与实发值差限保护功能。12、【AGC运算给定值与实发值允许偏差】：AGC程序运算得出的全厂设定值和电厂当前出力差超过该门槛时，退出AGC。13、【AGC投入时给定值与实发值允许偏差】：当电厂AGC准备投入控制时，首先检查给定值与实发值之间的偏差，当偏差超过该设定值时，禁止AGC投入。14、【系统频率故障退AGC功能是否投入】：当频率故障时，AGC功能自动退出并维持出力不变。15、【现地曲线运行方式下明日负荷曲线未下发自动退全厂AGC】：现地曲线运行方式下到0：00分电厂发现没有第二日发电曲线时，自动退全厂AGC。16、【转换系数K】：该参数用于电厂将收到的调度下发设定值转换为实际指令值，表达式为：实际指令值=K∙调度下发设定值+B，其中B为转换偏移量。17、【转换偏移量B】：解释同上。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页号目条件1远动装置掉电/复位测试在全厂投入AGC远方控制状态下：1.相继重启电厂的两台远动装置。2.同时中断两台远动装置与监控系统的通信。先开环做无误后闭环做远动装置从重新启动到恢复正常的整个过程，应该无错误的遥调遥控指令发给监控系统。监控系统发出告警提醒值班员。2监控系统网络中断的安全性测试在全厂投入AGC现地控制时，断开监控系统通信网络或LCU和监控系统之间的通信。先开环做无误后闭环做网络中断后各机组功率应该无异常变化，AGC应退出控制，监控系统有告警提醒值班员。3机组量测和水位信息异常时安全性测试在全厂投入AGC现地控制时，在机组功率采样装置上模拟机组...
