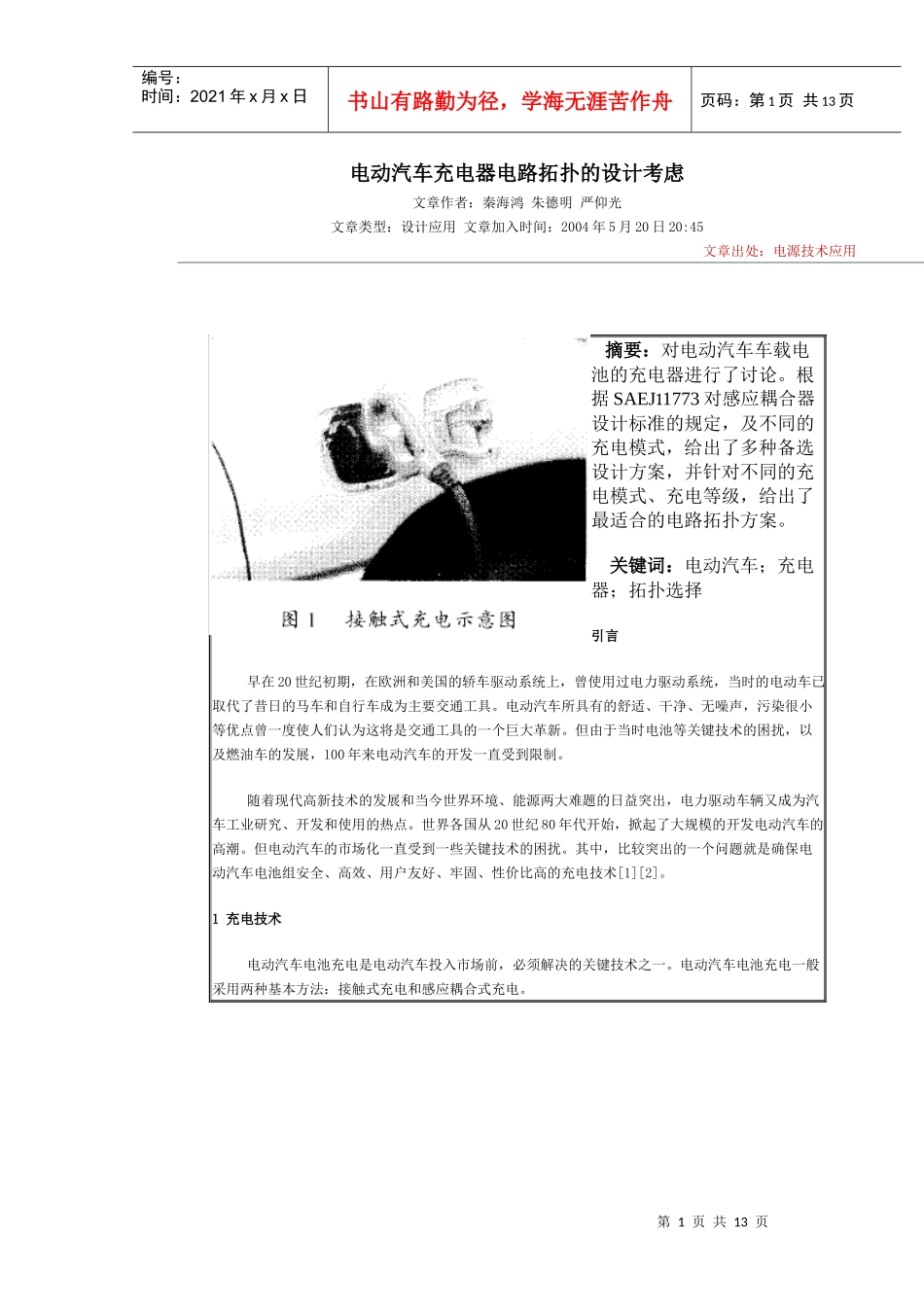

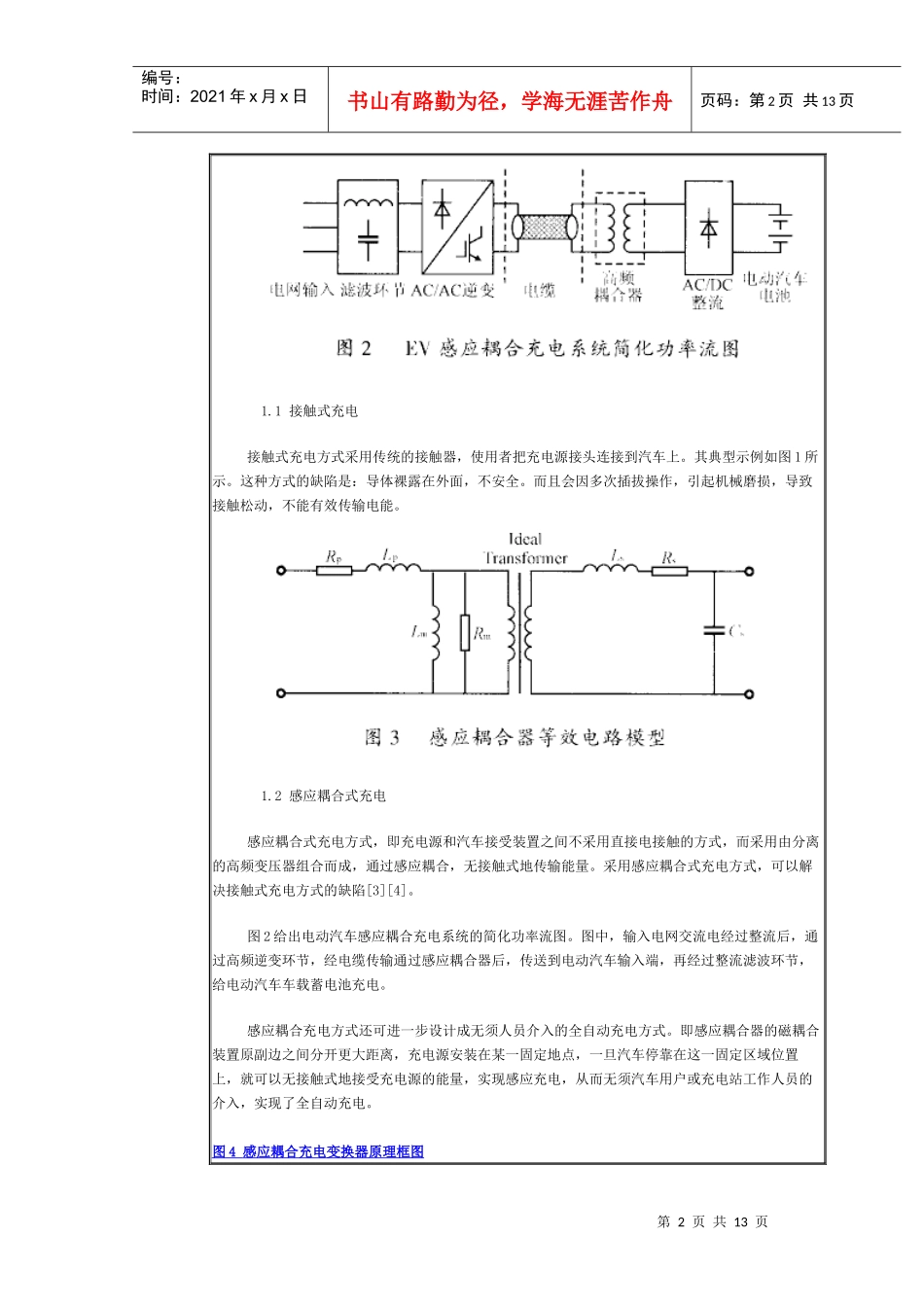

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电动汽车充电器电路拓扑的设计考虑文章作者：秦海鸿朱德明严仰光文章类型：设计应用文章加入时间：2004年5月20日20:45文章出处：电源技术应用摘要：对电动汽车车载电池的充电器进行了讨论。根据SAEJ1773对感应耦合器设计标准的规定，及不同的充电模式，给出了多种备选设计方案，并针对不同的充电模式、充电等级，给出了最适合的电路拓扑方案。关键词：电动汽车；充电器；拓扑选择引言早在20世纪初期，在欧洲和美国的轿车驱动系统上，曾使用过电力驱动系统，当时的电动车已取代了昔日的马车和自行车成为主要交通工具。电动汽车所具有的舒适、干净、无噪声，污染很小等优点曾一度使人们认为这将是交通工具的一个巨大革新。但由于当时电池等关键技术的困扰，以及燃油车的发展，100年来电动汽车的开发一直受到限制。随着现代高新技术的发展和当今世界环境、能源两大难题的日益突出，电力驱动车辆又成为汽车工业研究、开发和使用的热点。世界各国从20世纪80年代开始，掀起了大规模的开发电动汽车的高潮。但电动汽车的市场化一直受到一些关键技术的困扰。其中，比较突出的一个问题就是确保电动汽车电池组安全、高效、用户友好、牢固、性价比高的充电技术[1][2]。1充电技术电动汽车电池充电是电动汽车投入市场前，必须解决的关键技术之一。电动汽车电池充电一般采用两种基本方法：接触式充电和感应耦合式充电。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1.1接触式充电接触式充电方式采用传统的接触器，使用者把充电源接头连接到汽车上。其典型示例如图1所示。这种方式的缺陷是：导体裸露在外面，不安全。而且会因多次插拔操作，引起机械磨损，导致接触松动，不能有效传输电能。1.2感应耦合式充电感应耦合式充电方式，即充电源和汽车接受装置之间不采用直接电接触的方式，而采用由分离的高频变压器组合而成，通过感应耦合，无接触式地传输能量。采用感应耦合式充电方式，可以解决接触式充电方式的缺陷[3][4]。图2给出电动汽车感应耦合充电系统的简化功率流图。图中，输入电网交流电经过整流后，通过高频逆变环节，经电缆传输通过感应耦合器后，传送到电动汽车输入端，再经过整流滤波环节，给电动汽车车载蓄电池充电。感应耦合充电方式还可进一步设计成无须人员介入的全自动充电方式。即感应耦合器的磁耦合装置原副边之间分开更大距离，充电源安装在某一固定地点，一旦汽车停靠在这一固定区域位置上，就可以无接触式地接受充电源的能量，实现感应充电，从而无须汽车用户或充电站工作人员的介入，实现了全自动充电。图4感应耦合充电变换器原理框图第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2感应耦合充电标准—SAEJ-1773为实现电动汽车市场化，美国汽车工程协会根据系统要求，制定了相应的标准。其中，针对电动汽车的充电器，制定了SAEJ-1772和SAEJ-1773两种充电标准，分别对应于接触式充电方式和感应耦合充电方式。电动汽车充电系统制造商在设计研制及生产电动汽车充电器中，必须符合这些标准。SAEJ-1773标准给出了对美国境内电动汽车感应充电耦合器最小实际尺寸及电气性能的要求。图5两个开关管的隔离式Boost变换器充电耦合器由两部分组成：耦合器和汽车插座。其组合相当于工作在80～300kHz频率之间的原副边分离的变压器。对于感应耦合式电动汽车充电，SAEJ-1773推荐采用三种充电方式，如表1所示。对于不同的充电方式，充电器的设计也会相应地不同。其中，最常用的方式是家用充电方式，充电器功率为6.6kW，更高功率级的充电器一般用于充电站等场合。表1SAEJ-1773推荐采用的三种充电模式充电模式充电模式充电方式功率等级电网输入模式1模式2模式3应急充电家用充电充电站充电1.5kW6.6kW25～160kWAC120V,15A单相AC230V,40A单相AC208～600V三相根据SAEJ-1773标准，感应耦合器可以用图3所示的等效电路模型来表示。对应的元件值列于表2中。表2充电用感应耦合器等效电路模型元件值fmin(100kHz)...
