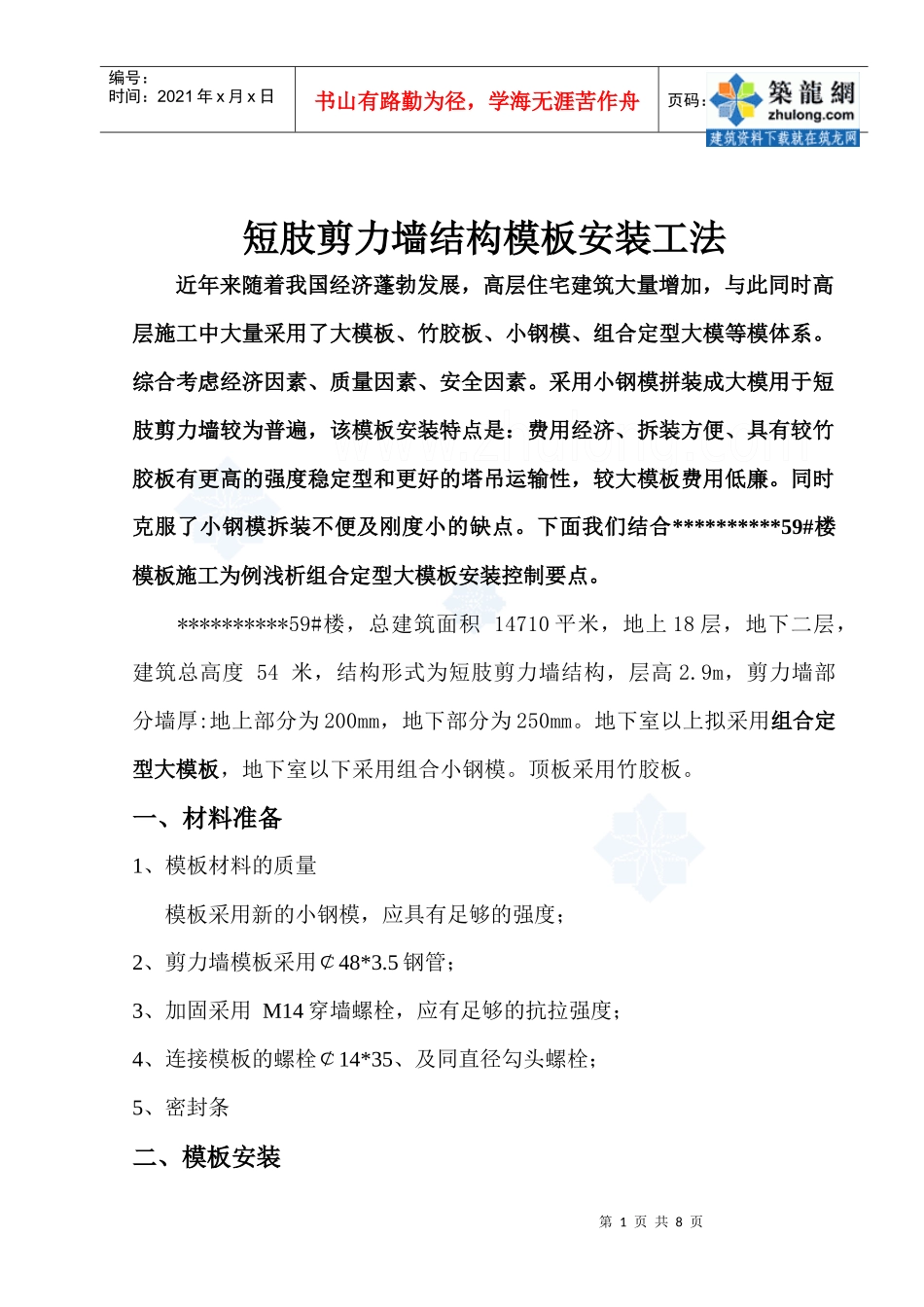

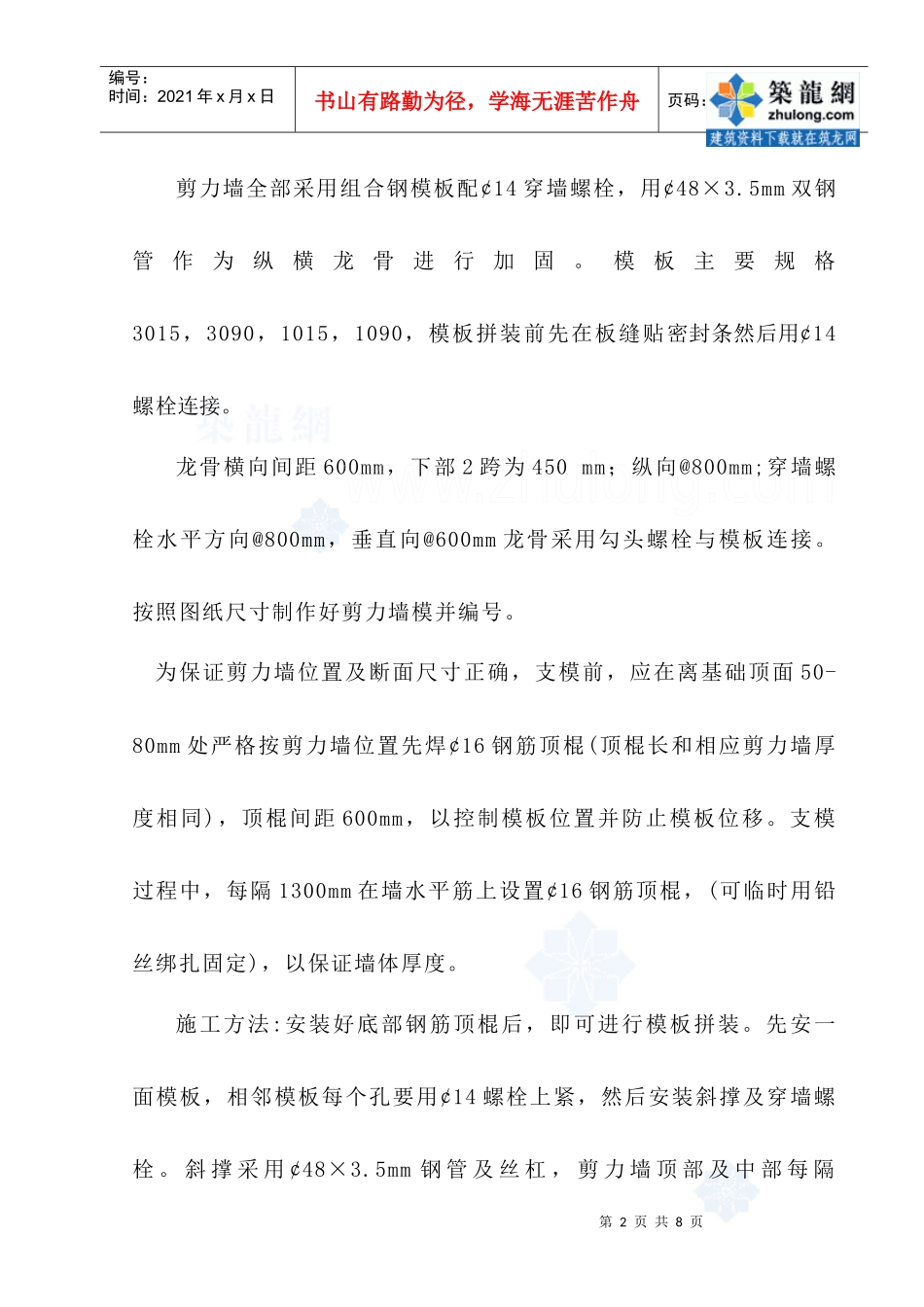

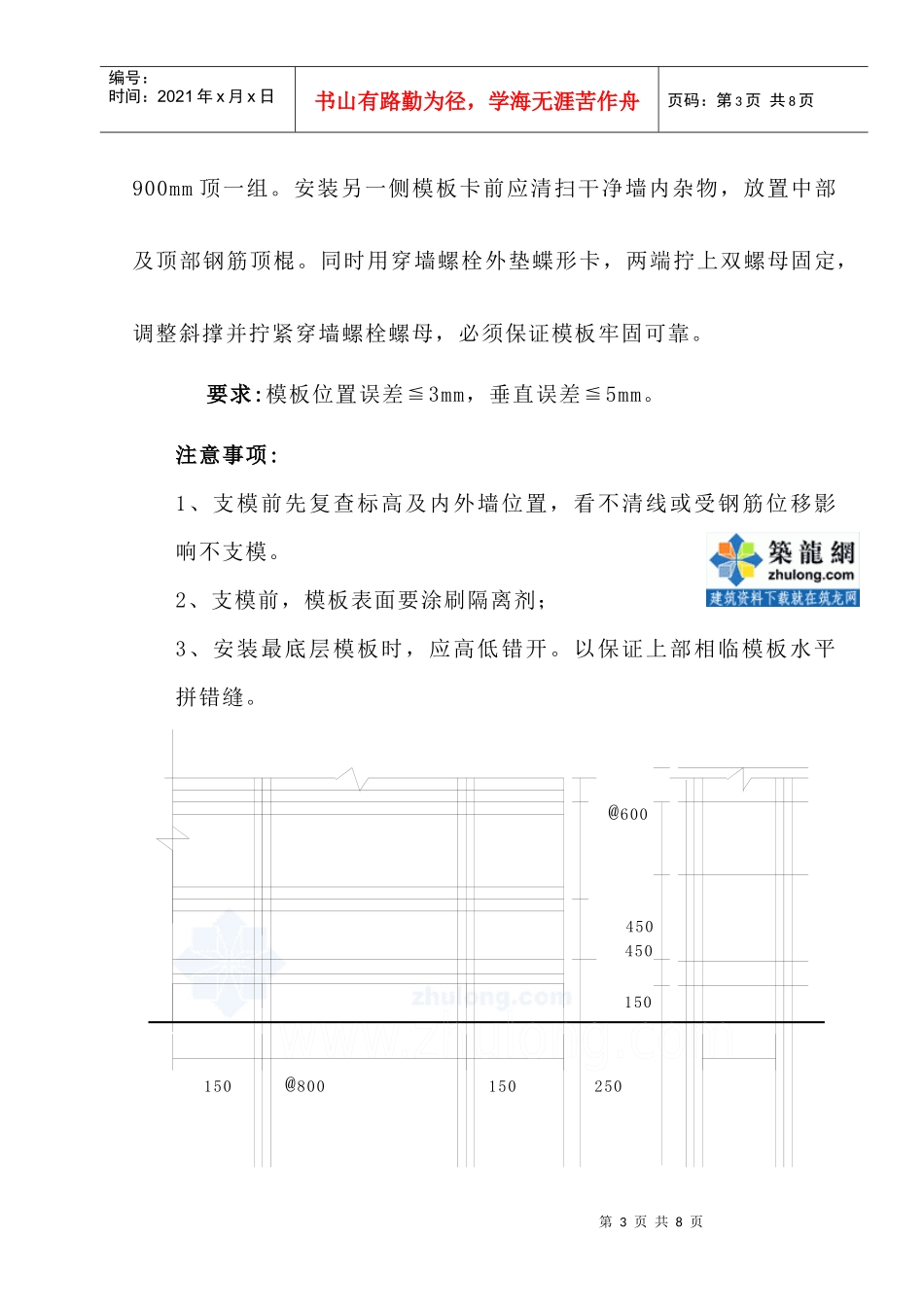

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页短肢剪力墙结构模板安装工法近年来随着我国经济蓬勃发展，高层住宅建筑大量增加，与此同时高层施工中大量采用了大模板、竹胶板、小钢模、组合定型大模等模体系。综合考虑经济因素、质量因素、安全因素。采用小钢模拼装成大模用于短肢剪力墙较为普遍，该模板安装特点是：费用经济、拆装方便、具有较竹胶板有更高的强度稳定型和更好的塔吊运输性，较大模板费用低廉。同时克服了小钢模拆装不便及刚度小的缺点。下面我们结合**********59#楼模板施工为例浅析组合定型大模板安装控制要点。**********59#楼，总建筑面积14710平米，地上18层，地下二层，建筑总高度54米，结构形式为短肢剪力墙结构，层高2.9m，剪力墙部分墙厚:地上部分为200mm，地下部分为250mm。地下室以上拟采用组合定型大模板，地下室以下采用组合小钢模。顶板采用竹胶板。一、材料准备1、模板材料的质量模板采用新的小钢模，应具有足够的强度；2、剪力墙模板采用￠48*3.5钢管；3、加固采用M14穿墙螺栓，应有足够的抗拉强度；4、连接模板的螺栓￠14*35、及同直径勾头螺栓；5、密封条二、模板安装第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页剪力墙全部采用组合钢模板配¢14穿墙螺栓，用¢48×3.5mm双钢管作为纵横龙骨进行加固。模板主要规格3015，3090，1015，1090，模板拼装前先在板缝贴密封条然后用¢14螺栓连接。龙骨横向间距600mm，下部2跨为450mm；纵向@800mm;穿墙螺栓水平方向@800mm，垂直向@600mm龙骨采用勾头螺栓与模板连接。按照图纸尺寸制作好剪力墙模并编号。为保证剪力墙位置及断面尺寸正确，支模前，应在离基础顶面50-80mm处严格按剪力墙位置先焊¢16钢筋顶棍(顶棍长和相应剪力墙厚度相同)，顶棍间距600mm，以控制模板位置并防止模板位移。支模过程中，每隔1300mm在墙水平筋上设置¢16钢筋顶棍，(可临时用铅丝绑扎固定)，以保证墙体厚度。施工方法:安装好底部钢筋顶棍后，即可进行模板拼装。先安一面模板，相邻模板每个孔要用¢14螺栓上紧，然后安装斜撑及穿墙螺栓。斜撑采用¢48×3.5mm钢管及丝杠，剪力墙顶部及中部每隔第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页900mm顶一组。安装另一侧模板卡前应清扫干净墙内杂物，放置中部及顶部钢筋顶棍。同时用穿墙螺栓外垫蝶形卡，两端拧上双螺母固定，调整斜撑并拧紧穿墙螺栓螺母，必须保证模板牢固可靠。要求:模板位置误差≦3mm，垂直误差≦5mm。注意事项:1、支模前先复查标高及内外墙位置，看不清线或受钢筋位移影响不支模。2、支模前，模板表面要涂刷隔离剂；3、安装最底层模板时，应高低错开。以保证上部相临模板水平拼错缝。450450150@800150250@600150第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页组合定型大模加固图三、墙模节点处理1、保证混凝土墙面平整度的措施在保证模板组合质量的前提下，要保证支模的施工质量。相邻两块模板间除螺栓连接外，还使用双钢管校平，并用穿墙螺栓拉结。2、防止内模整体移位的措施为防止内模整体移位，支模前，需焊定位筋，要求定位筋距模板根部30mm，其水平间距为1500mm左右，长度=墙厚-1mm。要求定位筋竖筋为预埋钢筋头，横筋两头沾防锈漆，并按两排主筋的中心位置分档，同时必须保证阴阳角和结构断面转折处的定位筋。四、模板对其他相关工序的要求1、钢筋对模板的影响钢筋位置必须准确，若位置偏大，模板不能到位；暗柱位置钢筋直径较大，若位置不准确，支模板时影响穿墙螺栓的安装；若有墙体角度不等于90度时，若钢筋位置不准确，影响模板安装。2、放线对模板的影响建筑物的定位线和模板位置线(五零线)必须准确，若定位线不准确严重影响模板的安装，并且影响施工进度；若模板位置不准确，影响墙体的厚度。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页3、顶板对模板的影响顶板砼的施工质量直接影响墙体模板的质量，要求顶板沿...
